Dieses Design ist ähnlich zuein älteres AusdruckbaresVon mir, und du kannst dort und auf der Website mehr über Penrose-Drachen und -Darts lesen.WikipediaSeite.

Die Hauptänderung besteht darin, dass die Laschen, die die Kacheln zusammenhalten, vollständig innenliegen. Sie haben einen rechten gleichschenkligen Dreieckquerschnitt und passen in entsprechende Löcher. Da die Laschen aufgehängt sind, benötigen sie Unterstützung. Ich war nicht glücklich darüber, Stützen zu verwenden, aber sie sind nach dem Drucken leicht zu entfernen.

Im Gegensatz zu den meisten meiner Designs, die SVG verwenden, das aus Inkscape importiert wurde, wurden diese vollständig in Tinkercad erstellt. Hier ist dasTinkercad-LinkWenn du versuchen willst, einen Remix zu machen.

Es war schwieriger als ich erwartet hatte, diese gut anzupassen, selbst nachdem ich einen Proof of Concept mit den Tabs gemacht hatte. Ich erkannte schließlich, dass:

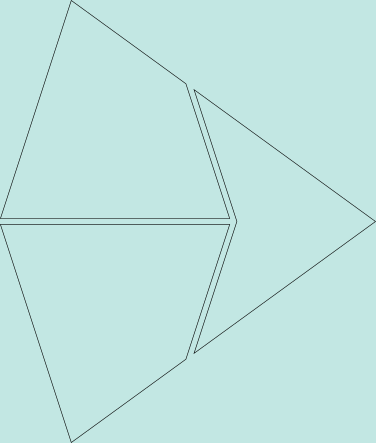

• Du musst einen gleichmäßigen Abstand zwischen den Fliesen einhalten (genau wie beim Fliesenverlegen auf dem Boden). Ich habe dafür Abstandshalter an den Seiten hinzugefügt.
• Sobald der Abstand bestimmt ist, wird derDart-Skalen, die etwas kleiner sind als der Kite.. Ich habe etwa 97,5 % ermittelt, aber du kannst die Geometrie als Übung ausarbeiten, wenn du möchtest.

Kleine Unterschiede summieren sich bei einer Kachel und sie wird sich anspannen und verbiegen, wenn man zu weit daneben liegt. Ich habe zwei Größen von Modellen bereitgestellt: skaliert auf 10 mm auf der kleinen Kachel, mit einer Dicke von 3 mm, und skaliert auf 12 mm mit einer Dicke von 3,6 mm. Die größeren sind einfacher zu bearbeiten, aber beide passen zusammen, um hebende Kacheln herzustellen.

Ich habe nur die Skala geändert, damit ihr andere Größen ausprobieren könnt. Behaltet die Proportionen gleich, damit die Überhänge mit 45 Grad gedruckt werden. Ihr könntet jedoch mit etwas dünneren Fliesen davonkommen. Ich habe es nicht ausprobiert.

Weil die Tabs intern sind, kann das Tiling entweder oben oder unten angezeigt werden, ohne dass Puzzleteile wie in meinem Beispiel sichtbar sind.älteres Modell.
