Pointeur Laser DIY

Voici un modèle 3D de pointeur laser que j'ai conçu . Compact et  pratique, c'est un projet qui saura trouver une utilité. L'assemblage et l'électronique étant simples il est super pour débuter DIY. Le boîtier a été pensé pour un montage simple et propre, avec une bonne ergonomie en main.

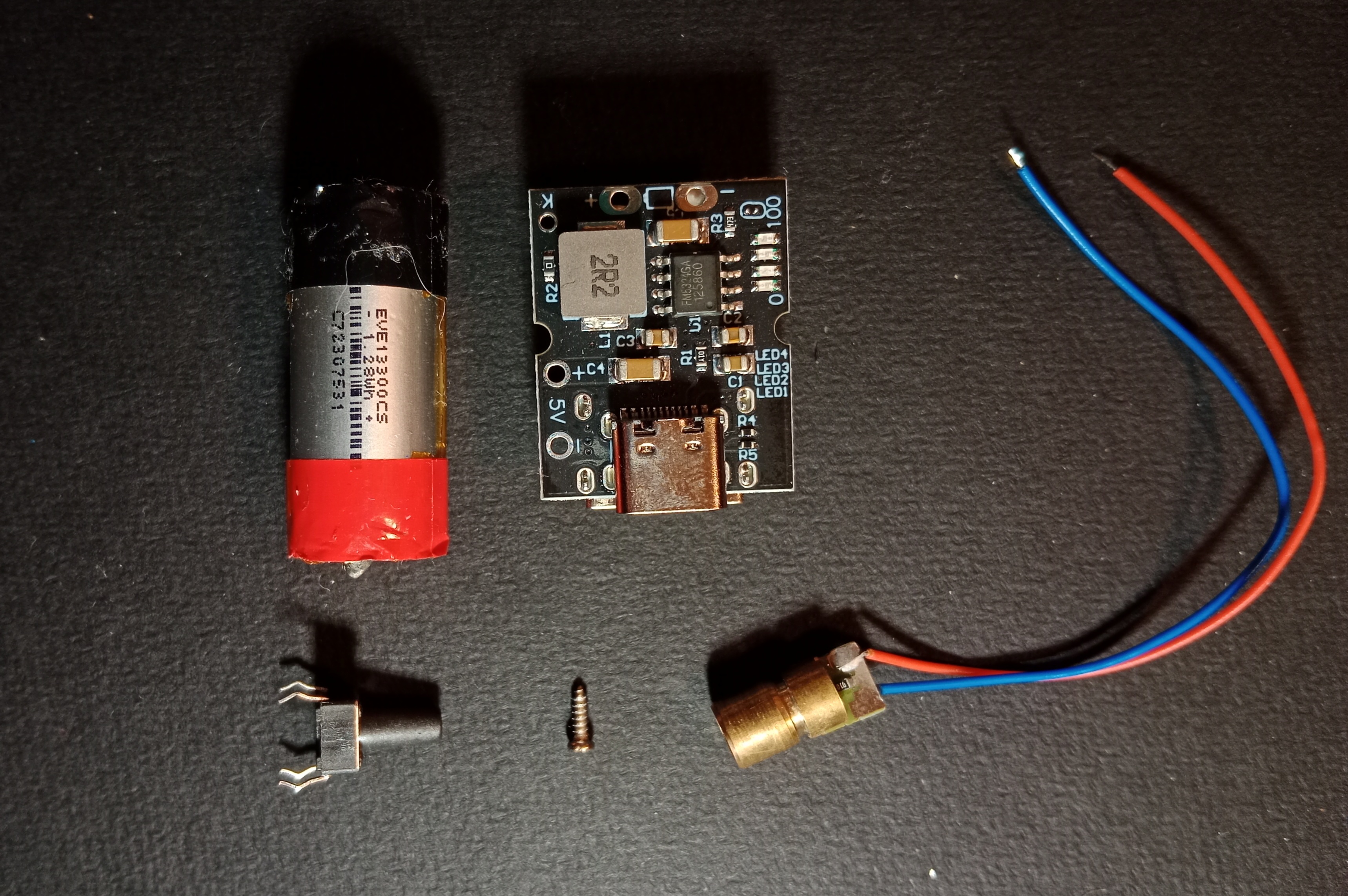

Matériel nécessaire :

1x Diode laser:

https://fr.aliexpress.com/item/1005005965904497.html

1x Carte de gestion de batterie Li-ion:

https://fr.aliexpress.com/item/1005006514259622.html

1x Batterie li-ions 13300 (Li-ion rechargeable)( Elles peuvent être facilement récupérées dans les cigarettes jetables)

1x Interrupteur poussoir:

https://fr.aliexpress.com/item/4000544090602.html

1x Vise 6*2,0mm

Fils, étain et matériel de soudure

Paramètres d'impressions:

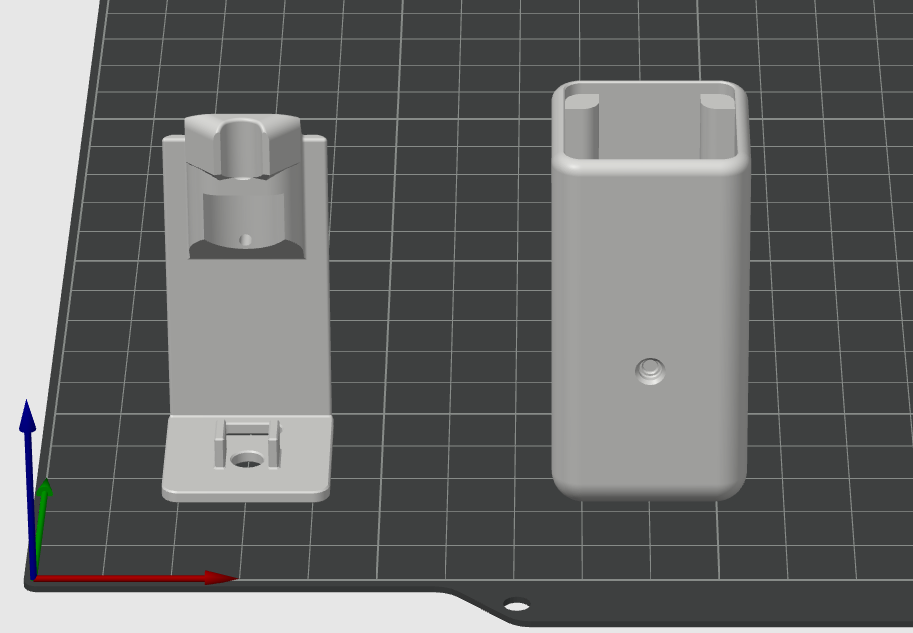

Les deux pièces s'impriment sans avoir besoin de supports avec l'orientaion montée dans l'image ci-jointe, pour une meilleure préhension vous pouvez imprimer la “case” avec le réglage “fuzzy skin” activé sur les contours uniquement.

Assemblage :

Préparation
– Imprimez le boîtier et vérifiez l'ajustement des composants à sec avant de procéder à l'assemblage électrique.

Connexion de la batterie

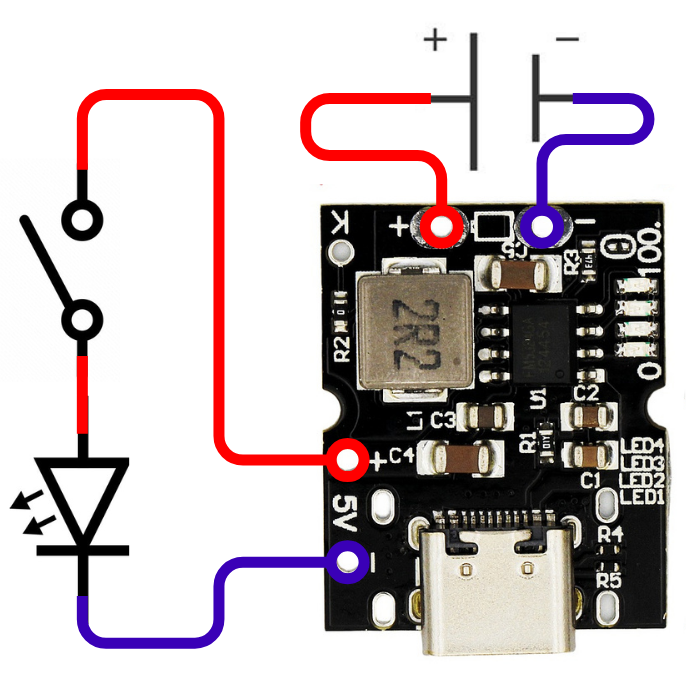

– Soudez les fils de la batterie sur l'entrée de la carte de gestion de batterie (bornes B+ et B-).

Connexion de la diode et de l’interrupteur
– Soudez la diode laser sur la sortie de la carte (OUT+) !!Respectez bien le sens de la diode au risque de la faire griller, le fil rouge sur la borne +!!
– Soudez l’interrupteur poussoir en série de la diode sur le fil OUT+ (ou OUT-, au choix), de façon à ce que le circuit ne soit fermé que lorsque le bouton est pressé.





Mise en boîtier
– Placez les composants dans la partie “interior” du boîtier imprimé. Veillez à ce que l’interrupteur et la diode soient bien positionnés. Vérifiez que la diode émette un petit point lorsque vous visez vers un objet a plusieurs mètres, si ce n'est pas le cas vous pouvez visser la partie supérieure de la diode (celle où il n'y a pas les fils. Une fois la mise au point faite je vous conseil d'appliquer un pont de colle forte (cyanoacrylate) au niveau de la jointure.
– Fixez ou collez les composants sur la partie “interior”.

– Insérez “interior” assemblé dans “case” en faisant attention à ce que les trous pour la vis coïncident

– Visez la vis



⚠ Avertissement :

Ce pointeur laser est un dispositif puissant et dangereux. Ne le dirigez jamais vers des personnes, des animaux ou des surfaces réfléchissantes. Utilisez le avec précaution et dans le respect des réglementations locales.



Si vous réalisez ce projet, je serais ravi de voir le résultat ! N'hésitez pas à laisser un commentaire ou à poster une photo du montage terminé.

Si vous avez un quelconque problème avec ce projet je serai ravi de vous aider.

Pouvez m'envoyer un MP si vous avez besoins d'informations en plus





DIY Laser Pointer

Here is a 3D model of a laser pointer that I designed. Compact and practical, it's a project that will definitely find a use. With simple assembly and electronics, it's great for beginners in DIY. The casing was designed for a clean and easy build, with good ergonomics in hand.

Required Materials:

1x Diode laser:
https://fr.aliexpress.com/item/1005005965904497.html

1x Li-ion battery management system:
https://fr.aliexpress.com/item/1005006514259622.html

1x 13300 Li-ion battery (rechargeable):
(They can be easily recovered from disposable vapes)

1x Push-button switch:
https://fr.aliexpress.com/item/4000544090602.html

1x Screw 6×2.0mm

Wires, solder, glue and soldering equipment

Print Settings:

Both parts can be printed without supports with the orientation shown. For better grip, you can print the “case” with the “fuzzy skin” setting enabled on the outer walls only.

Assembly:

Preparation
– Print the case and check the fit of the components without soldering before proceeding with the electrical assembly.

Battery connection

– Solder the battery wires to the input of the battery management board (B+ and B- terminals).

Laser diode and switch connection
– Solder the laser diode to the output of the board (OUT+).
⚠ Make sure to respect the polarity or you risk burning the diode — red wire goes to + terminal!
– Solder the push-button switch in series with the diode on the OUT+ wire (or OUT-, your choice), so the circuit only closes when the button is pressed.



Enclosure assembly
– Place the components in the “interior” part of the printed case. Make sure the switch and diode are correctly positioned. Check that the laser creates a small dot when pointing at an object several meters away. If not, try screwing the upper part of the diode (the side without the wires). Once focused, I recommend applying a drop of strong glue (cyanoacrylate) at the joint.
– Secure or glue the components into the “interior” part.
– Insert the assembled “interior” into the “case”, making sure the screw holes align properly.

– Screw the screw

⚠ Warning:

This laser pointer is a powerful and dangerous device. Never point it at people, animals, or reflective surfaces. Use it with caution and in accordance with local regulations.

If you build this project, I’d love to see the result! Feel free to leave a comment or post a picture of the finished assembly.

If you have any issues with the project, I’d be happy to help.

You can send me a private message if you need more information.
