Parametrischer LED-Profilclip

Dies ist ein parametrischer LED-Profilhalter, der in OpenSCAD entworfen wurde und einige Parameter für die Anpassung bietet. Es ist ein Remix vonmarr89'sLed-Profilclip mit Schraubloch.

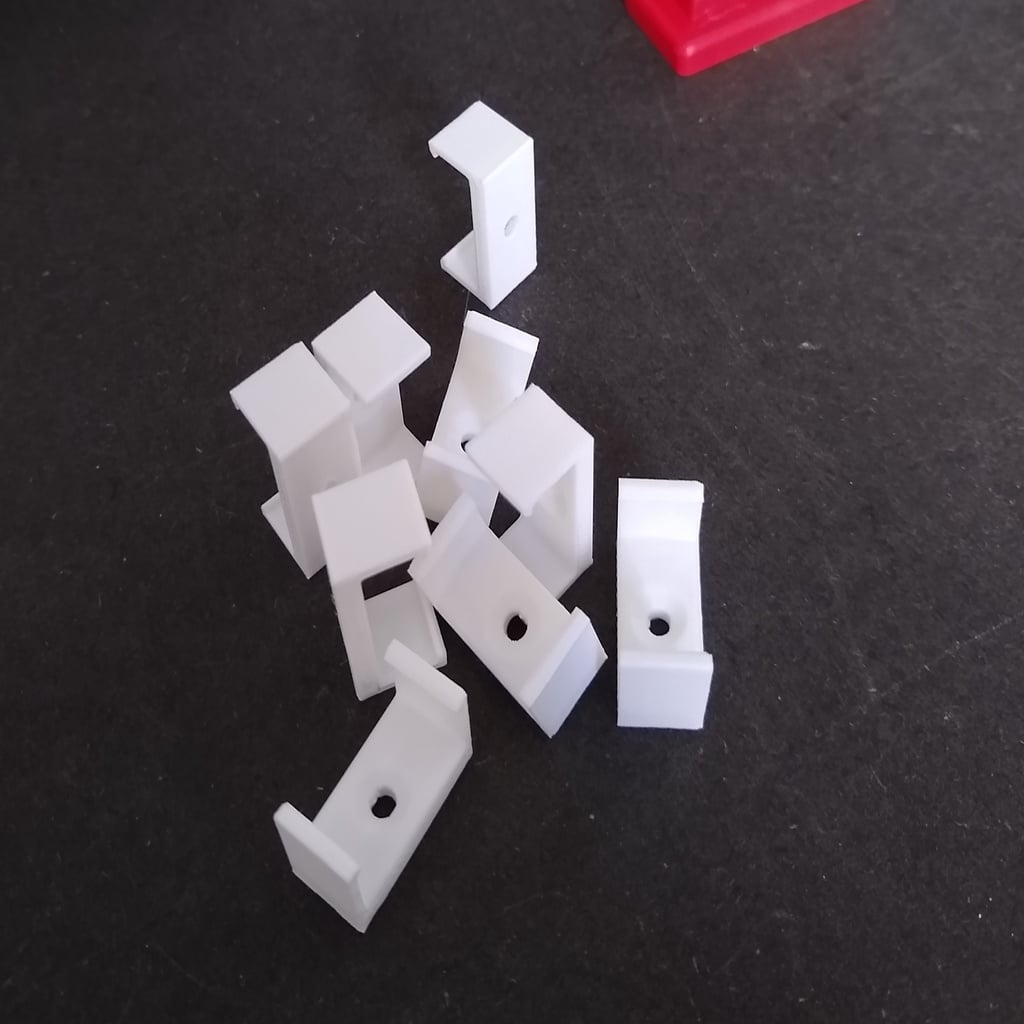

Die Standardeinstellungen sind für LED-Profile mit einer Breite von 18 mm und einer Höhe von 7 mm festgelegt, die normalerweise einen 10 mm LED-Streifen halten. Die beigefügte STL-Datei (LED Profile Clip.stl) wurde mit diesen Einstellungen gerendert.

Übersicht der Parameter

Allgemeine Parameter

• Innenbreite: Die innere Breite des Clips in [mm]. Dies ist die äußere Breite des LED-Profils plus ein kleiner Rand (d.h. +0,1mm), um es leichter einzuklicken.
• Innere Höhe: Die innere Höhe des Clips in [mm]. Dies ist die äußere Höhe des LED-Profils plus ein kleiner Abstand (d.h. +0,1mm), um es leichter einrasten zu lassen.
• Länge: Das ist die Länge des Clips selbst in [mm].
• Schalendicke: Dicke der Arme und des Greifledgers in [mm].
• Dicke der Schalldämpfer-Beschichtung: Dicke der Rückseite des Clips in [mm]. Ich habe festgestellt, dass weniger als 2 mm beim Drucken zu Problemen führen können.

Fesselnde Ledge-Einstellungen

• Griffige Felskante Größe: Größe der Greifleiste in [mm].
• Grippe Ledge Snap: Aktiviere Snap-On für die Greifleiste.

Schraubeneinstellungen

• Schraubendurchmesser: Durchmesser des Lochs für die Schraube in [mm].
• Diameter des Schraubenkopfes: Durchmesser des Schraubenkopfes in [mm].
• Höhe des Schraubenkopfes: Höhe des Schraubenkopfes in [mm]

Geschichte

• 2019-12-04Erstes Hochladen. :)
