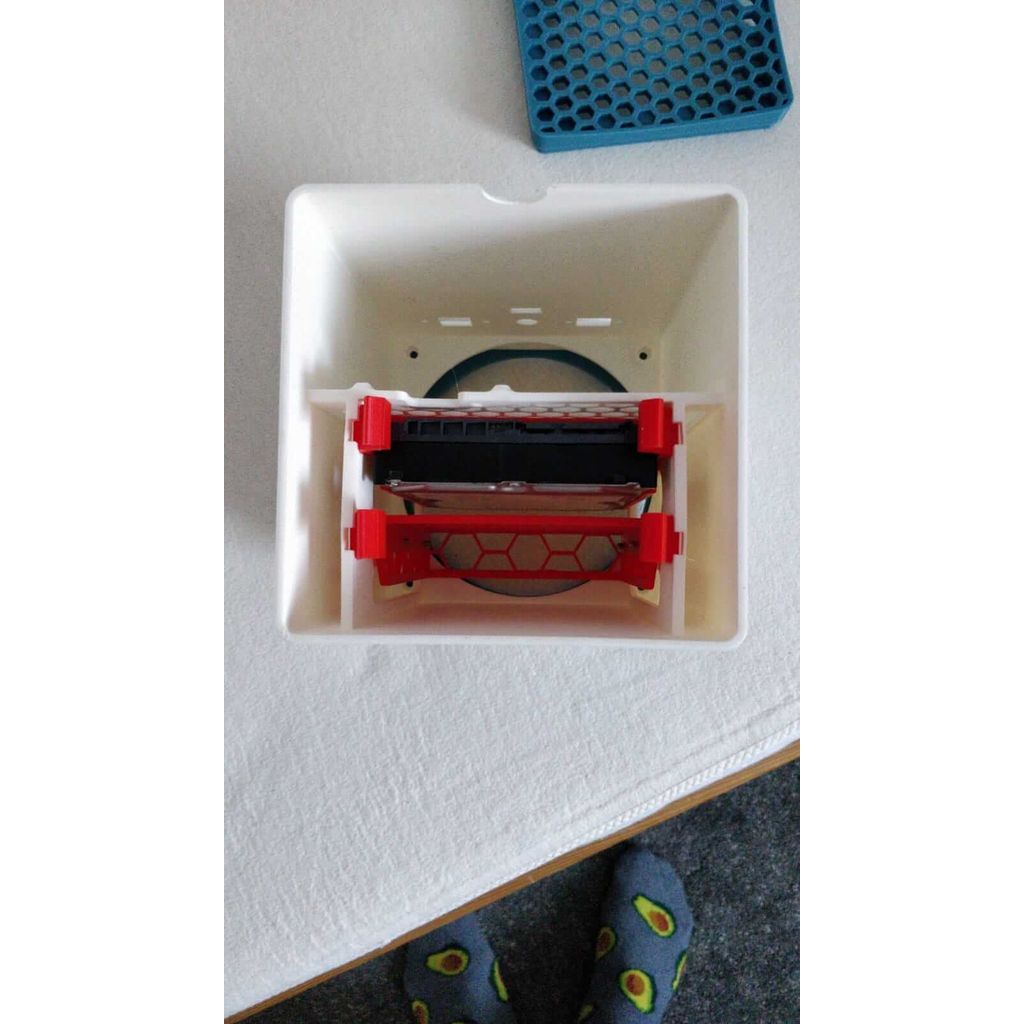

He diseñado un NAS que ha estado en uso durante más de un año. La caja tiene un flujo de aire masivo debido al gran ventilador Noctua. Hay espacio para dos discos duros de 3,5", actualmente están instalados 2x WD RED de 2TB. Para un mantenimiento fácil, los soportes de los discos duros se pueden extraer rápidamente. La caja tiene una tapa adjunta.

Gracias a la LAN Gigabit conectada directamente del RaspberryPi 4 y a una línea de Internet Gigabit, puedo utilizar la velocidad al máximo. Utilizamos el NAS de forma independiente de la ubicación con 5 personas que sincronizan todo en tiempo real en el NAS.

Dado que todo es bastante personalizado, voy a liberar mis archivos de fusión. Así que ignoren el stl, es solo para visualización.

Estoy feliz con las donaciones, el diseño ha tomado mucho tiempo :-)

Materiales utilizados:

• Raspberry Pi 4 B (4GB de RAM)
• Extensión de LAN GOOBAY 77554.
• Extensión USB.
• DELOCK 84230
• M2596S DCDC.
• Noctua NF-A14 ULN.
• ASM1153E USB3 a MSATA.
• Adaptador de MSATA a SATA.
• Fuente de alimentación de 12V de Meanwell.
• ...

El caddy no es mío. Gracias, squirtle_93, por esa cosa.
