Полностью параметризированный пылесос/адаптер для пылесоса.
Легко настройте адаптер в соответствии с точными размерами, которые вам нужны!

Как редактировать параметры?

Откройте включенный файл .f3d в Fusion 360.
DustExtractorAdapterParametric.f3d

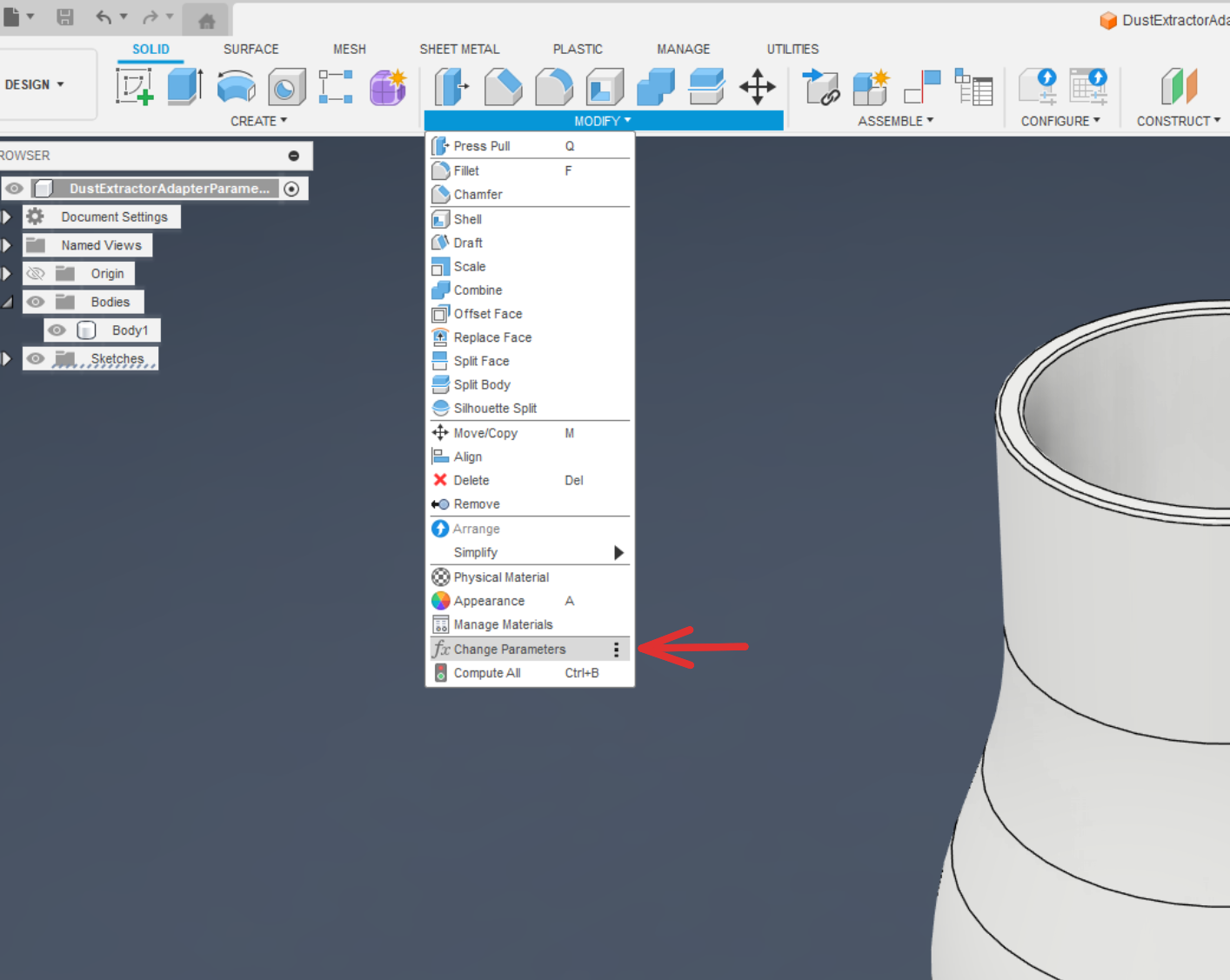

Найдите меню параметров.

Идите вИзменить.Выберите в выпадающем меню и нажмите наИзменить параметры..

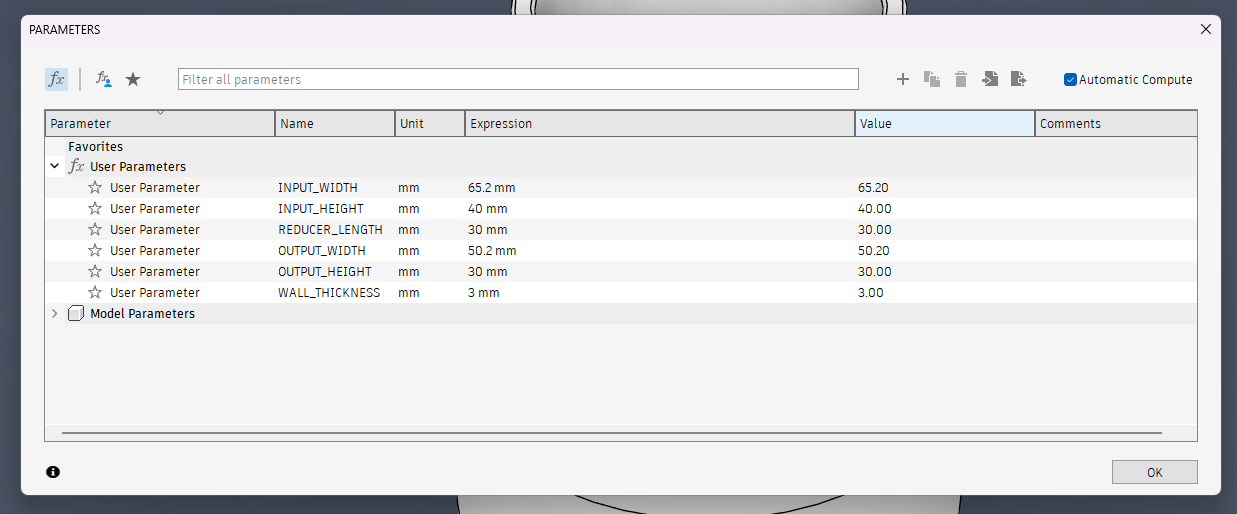

Что меняются параметры.

Чтобы изменить измерения, вам нужно изменить колонку "Выражение".
Fusion не позволит вам изменить столбец "Значение".

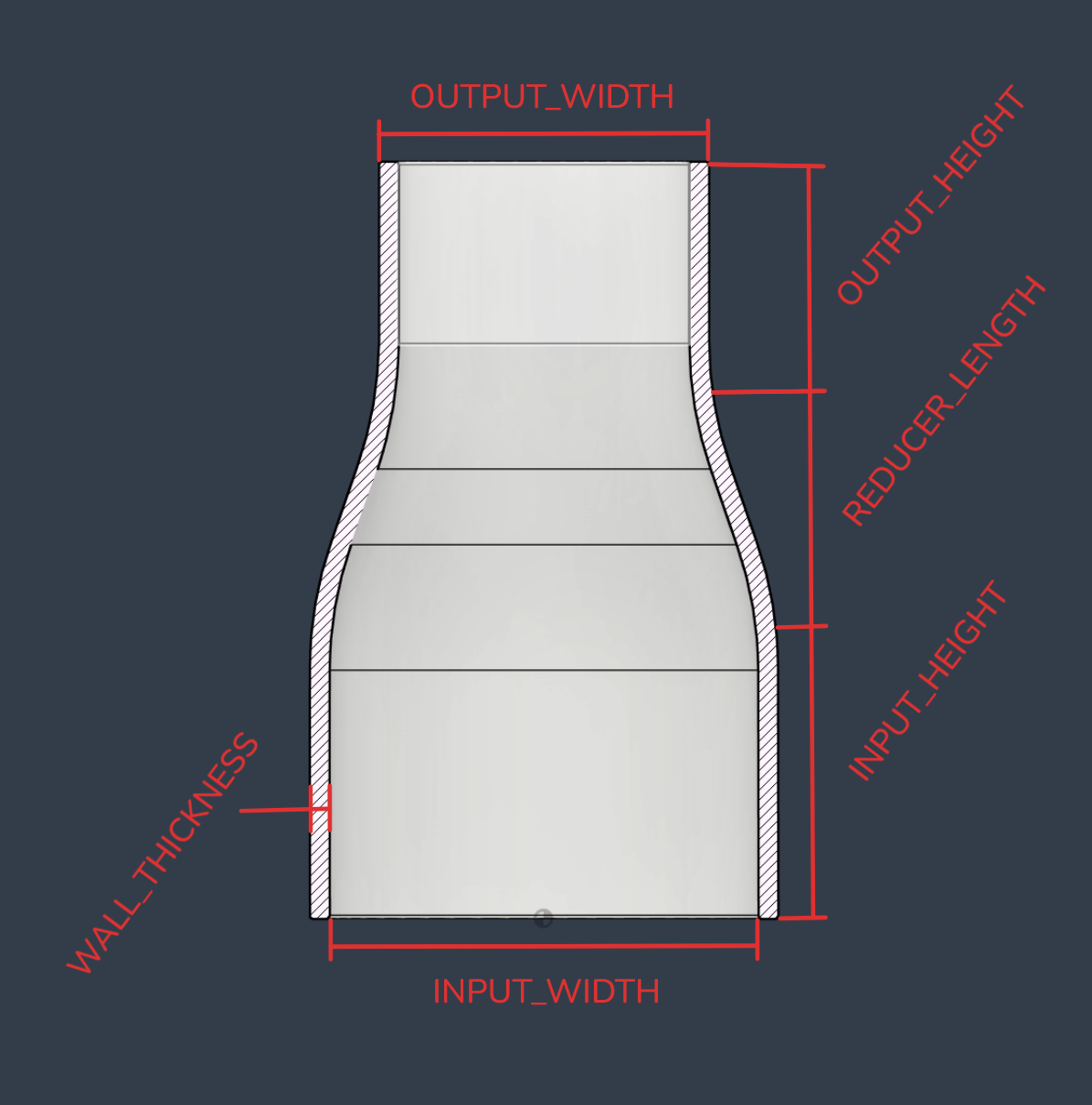

Доступные параметры:

INPUT_WIDTH - Внутренняя ширина стороны ввода.
INPUT_HEIGHT - Высота раздела для ввода.
REDUCER_LENGTH - Длина перехода между входом и выходом.
OUTPUT_WIDTH - Внешняя ширина выходной стороны.
OUTPUT_HEIGHT - Высота выходной секции.
WALL_THICKNESS - Толщина стенки адаптера.

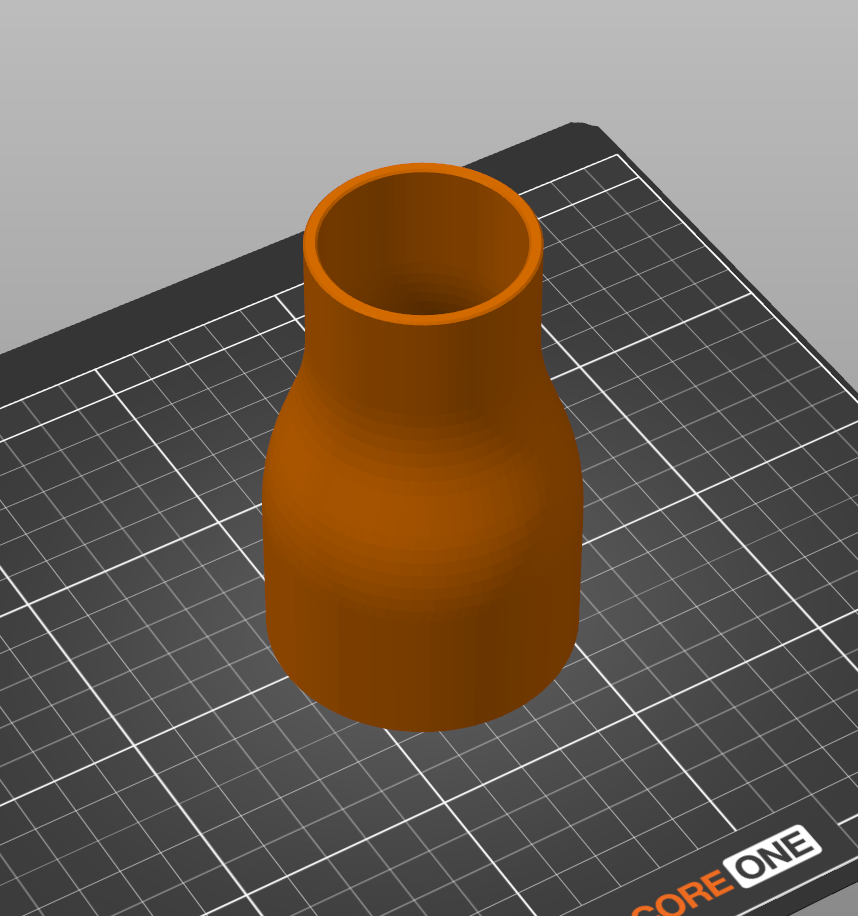

Рекомендуемая ориентация для печати.

Рекомендуется печатать с широкой стороной вниз.
