经典线缆安装支架

这款线缆支架专为替换车库内旧有的线缆支架而设计。其设计灵感源自TGL 4477系列原装支架，但经过优化，使其更易于3D打印。该模型采用参数化设计，可根据个人需求轻松调整。若需修改相关参数，需使用FreeCAD软件。

页面顶部所示的支架是用PETG材料打印的，并添加了四个周边支撑结构，以增强孔洞的稳定性。

参数

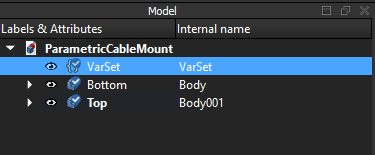

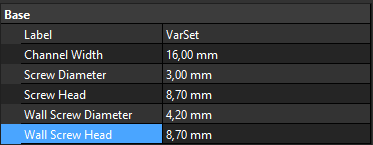

这些参数列在 VarSet 中。

通道宽度

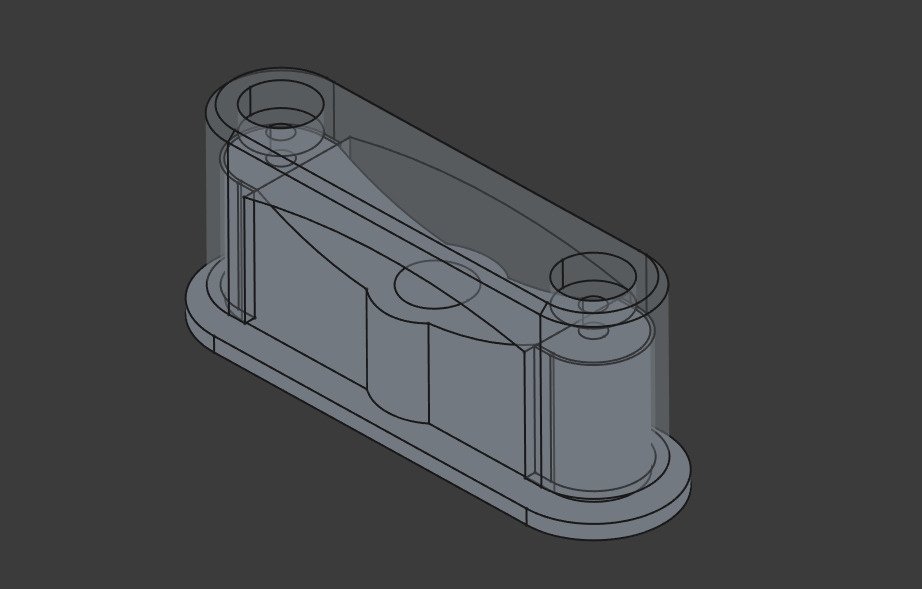

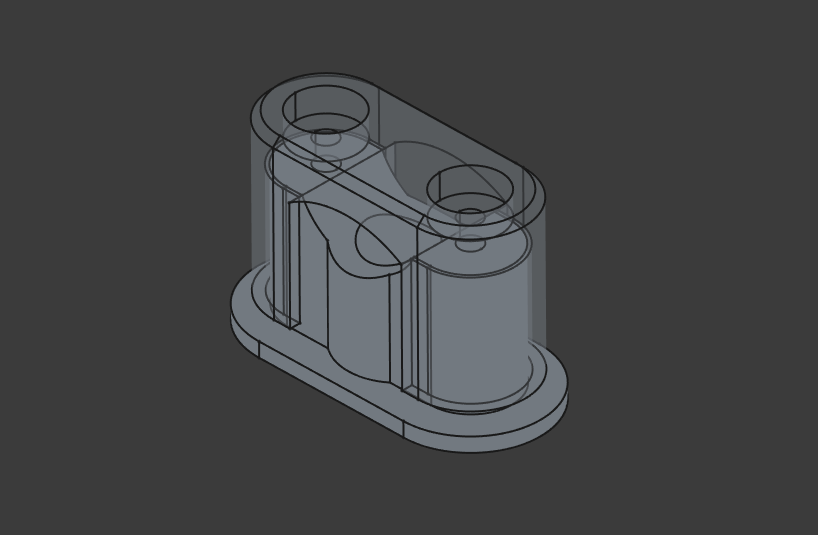

主要参数是通道宽度。根据您要连接的电缆数量以及电缆的宽度来调整此参数。下方展示了该参数的效果示例。上方为40毫米宽度，下方为16毫米宽度。

(墙面)螺丝(头部)直径

根据手头现有的螺丝，孔径可以进行调整。螺丝直径指的是用于将上部固定在下部支架上的外螺丝，默认值为3毫米，这对于图中使用的4×20木螺丝来说是一个合适的值，也适用于M3螺丝。螺丝头参数指的是螺丝头的直径。同样的逻辑也适用于墙壁螺丝参数，并影响中心孔的尺寸。由于中心孔较宽，设计时并未考虑与螺纹相互作用。因此，所有孔都贯穿整个外螺丝，

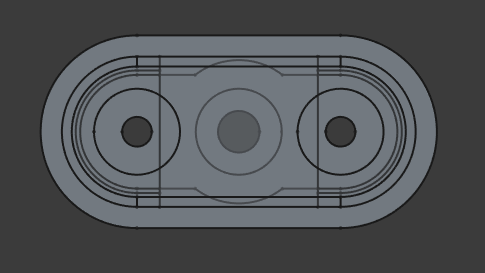

• 默认值，通道宽度为16毫米

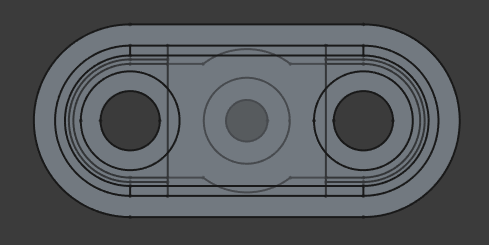

• 增加螺丝直径

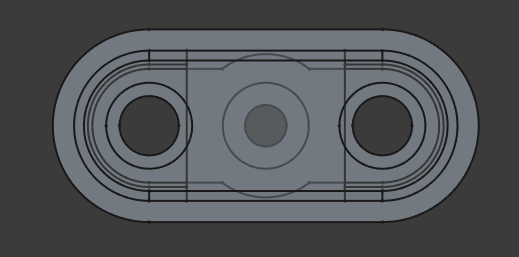

• 增加螺丝头参数

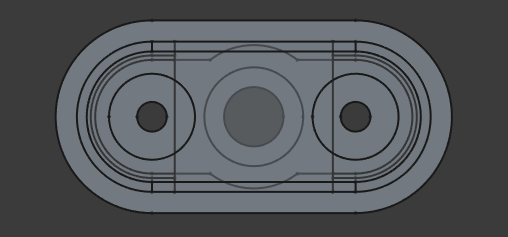

• 增加墙用螺丝及墙用螺丝头参数相关的默认设置
