Высокие температуры в камере улучшают адгезию слоёв и предотвращают деформацию таких материалов, как ABS, ASA и PC. Чтобы добиться лучших температур, можно либо увеличить тепловыделение, либо уменьшить теплопотери. Целью данного проекта является достижение последнего.

Я подозреваю, что одним из основных источников потери тепла в ядре являются большие однослойные окна в Core One. Чтобы помочь уменьшить это, я приобрел некоторые прозрачные поликарбонатные листы толщиной 1 мм и разработал эти двустенные окна, которые помогают лучше изолировать камеру. Обновление почти незаметно, но должно помочь поддерживать луч

Особенности:

• Использует листы прозрачного поликарбоната толщиной 1 мм с Amazon, которые достаточно тонкие, чтобы их можно было резать вручную.

• Ручно вырезанные края покрыты прокладкой, которая скрывает недостатки и сохраняет первоначальный внешний вид.

• Изоляция обеспечивается воздушным зазором в 1 мм между листом ПК толщиной 1 мм и оригинальной оконной панелью толщиной 2 мм.

• Разделитель покрывает только те области, которые уже покрыты рамкой Core One. Этот мод сохраняет полный вид оригинального дизайна.

• Использование этого дизайна для боковых панелей может помочь поднять температуру на один или два градуса. Для достижения наилучших результатов вам также следует обновить верхнее окно. У меня пока нет дизайна для этого, но я скоро сделаю его и размещу ссылку здесь.

• Включает в себя заклепки, пригодные для 3D-печати, которые достаточно длинные, чтобы прикрепить всю трехслойную конструкцию к раме.

  • Обратите внимание, что эти заклёпки находятся на границе того, что можно реально напечатать с помощью сопла 0,4 мм. Я тщательно рассчитал толщины, чтобы получить две стенки с соплом 0,4 мм. Не используйте сопло большего размера, чем это.

  • Я обнаружил, что эти заклёпки работают довольно хорошо после их установки, но они имеют высокий риск сломаться, когда вы вставляете штифт. Решение состоит в том, чтобы напечатать много запасных деталей и просто продолжать пытаться, пока не удастся установить достаточное количество заклёпок, которые выдержат эксплуатацию.

Список материалов:

• Прозрачный ПК-лист толщиной 1 мм с достаточной площадью для вырезания двух листов размером примерно 36 на 14 см каждый.

  • Я не пробовал с акрилом толщиной 1 мм. Возможно, это тоже работает, но он может быть более склонен к растрескиванию при резке. Если вы попробуете с акрилом, пожалуйста, сообщите нам в комментариях, получилось ли у вас.

  • Я использовал это:https://www.amazon.it/dp/B01AC7WHOM

• Сверлите с помощью сверла диаметром 4 мм и 7 мм. Я использовал сверло для дерева.

• Острый нож.

• Хорошая пара ножниц.

Инструкции:

1. Печатайте все детали в файле набора окон. Одна пластина содержит все детали для одного окна, а также набор цилиндров, предназначенный для печати на минимальной скорости, чтобы избежать коротких времен печати на концах заклепок. Если вы сами организуете пластину, то убедитесь, что печатаете что-нибудь рядом с заклепками, что обеспечит достато

2. Разложите лист ПК на плоском столе.

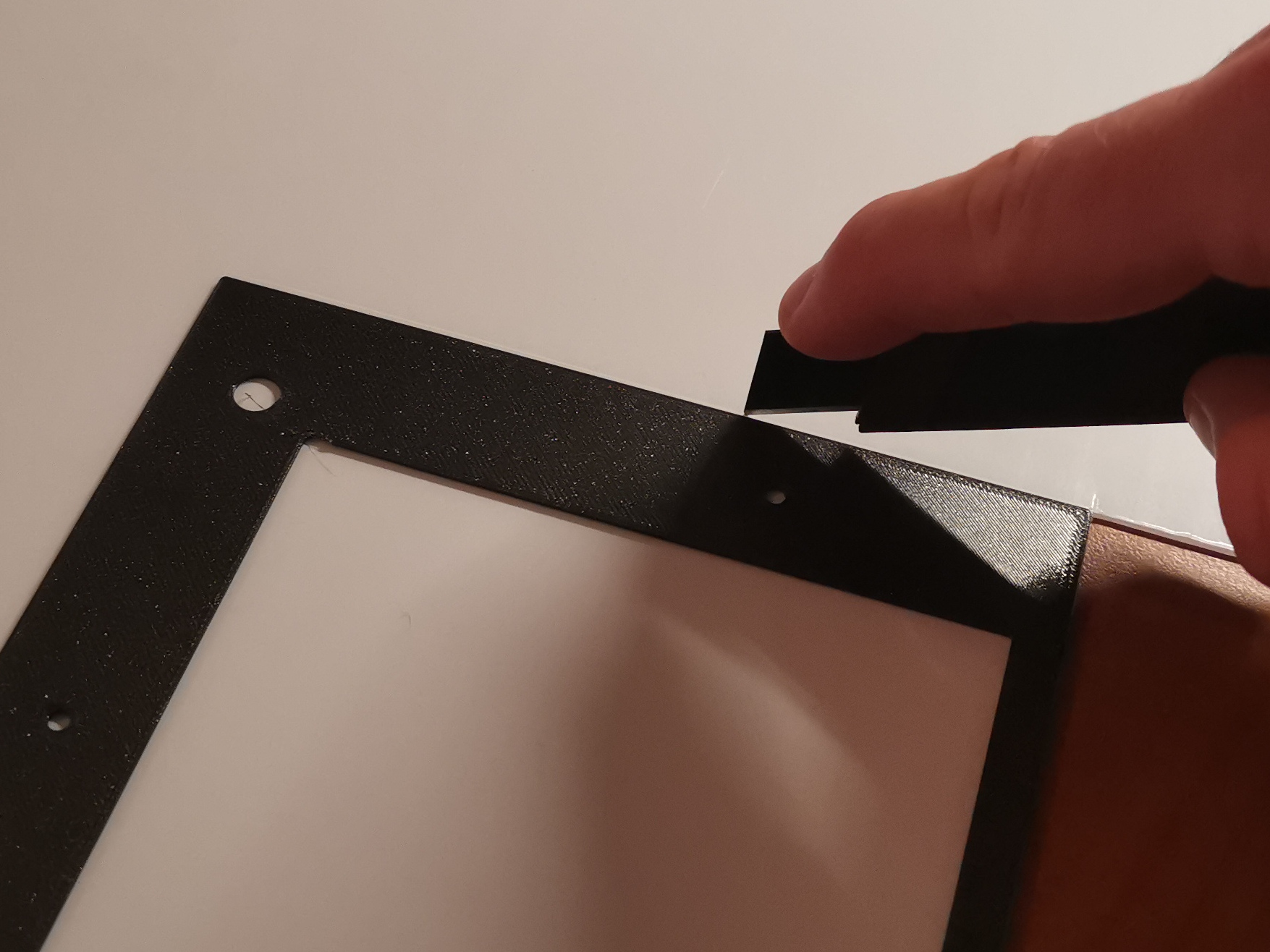

3. Используя собранный распорник в качестве ориентира, отметьте контур распорника на листе ПК с помощью ножа.

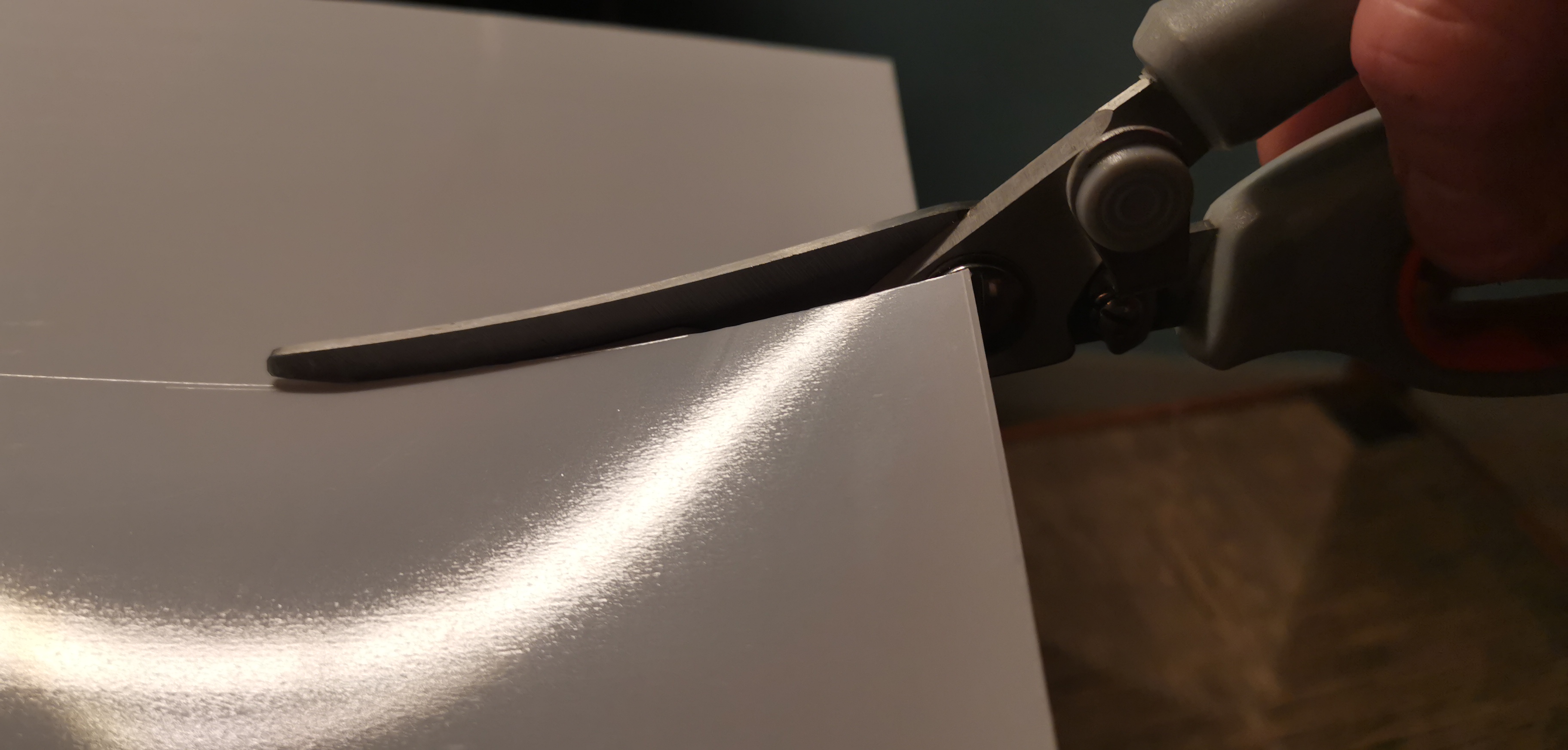

4. Используйте ножницы, чтобы разрезать вдоль отмеченной линии.

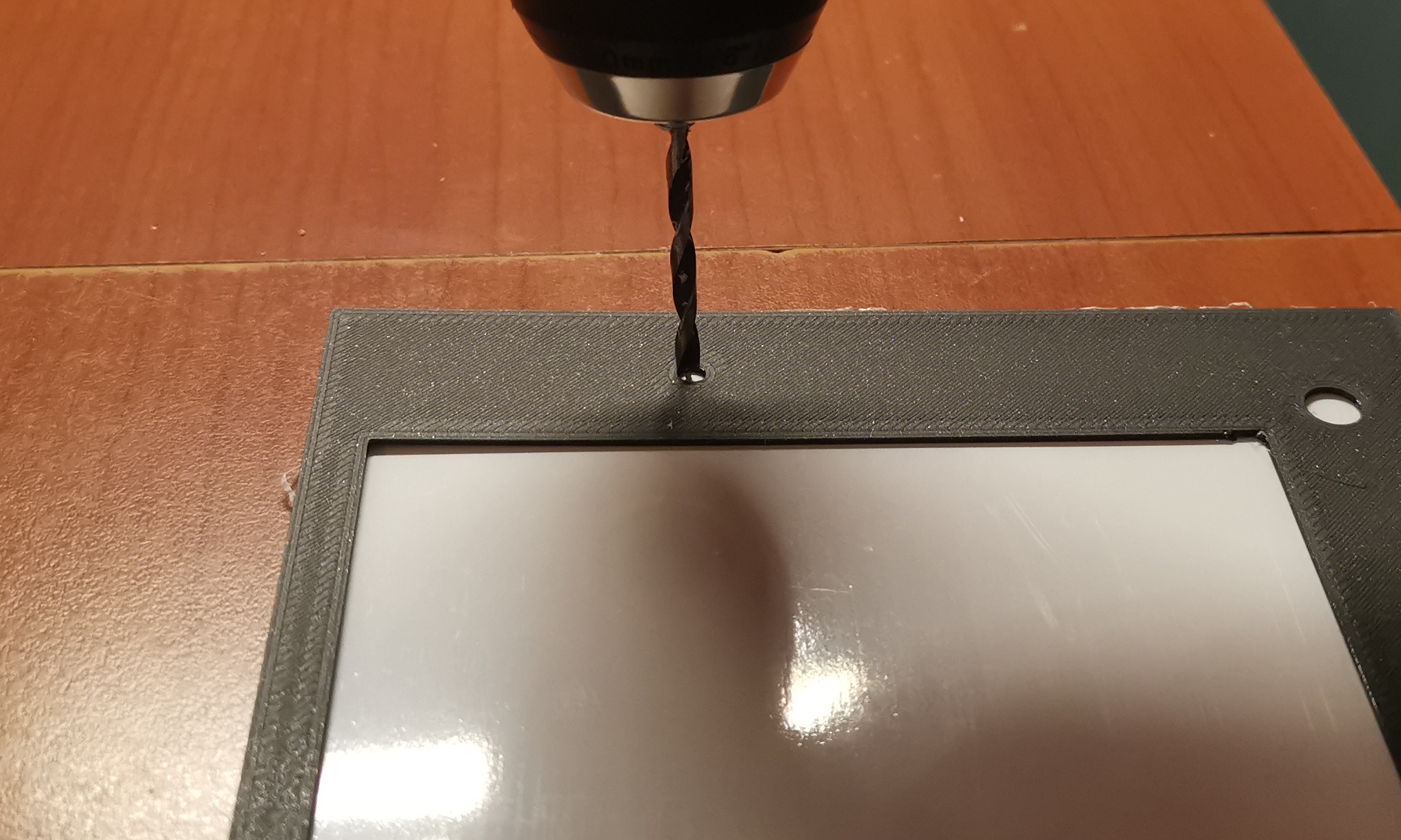

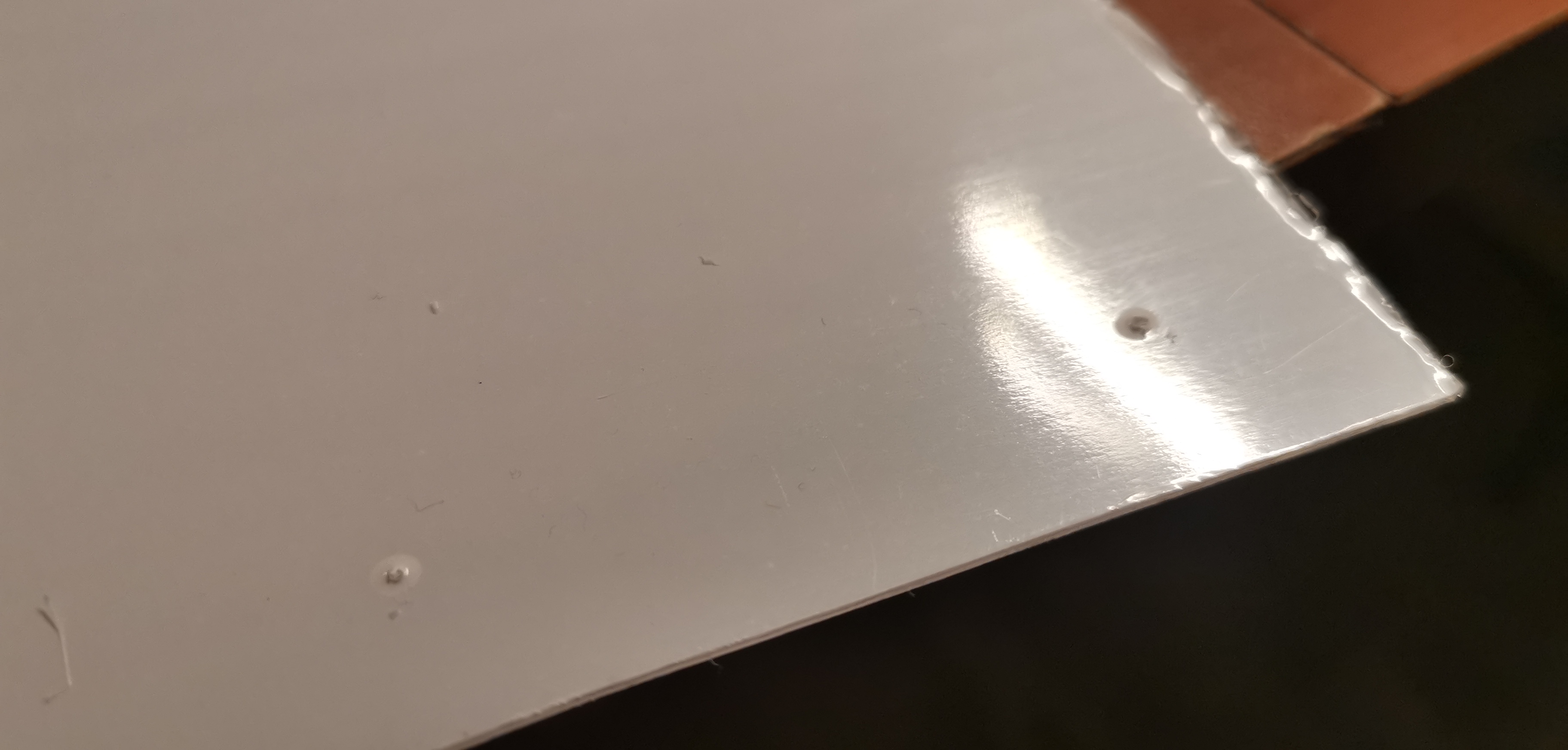

5. Поместите распорку обратно на недавно вырезанный лист и отметьте расположение отверстий одним из сверл. Не пытайтесь сразу же сверлить, просто отметьте расположение каждого отверстия кончиком сверла. Избегайте перемещения листа или распорки до того, как все отверстия будут отмечены.






6. Поместите лист в место, где вы не повредите свой стол, и просверлите отмеченные отверстия. Используйте сверло диаметром 4 мм для маленьких отверстий и сверло диаметром 7 мм для больших отверстий.

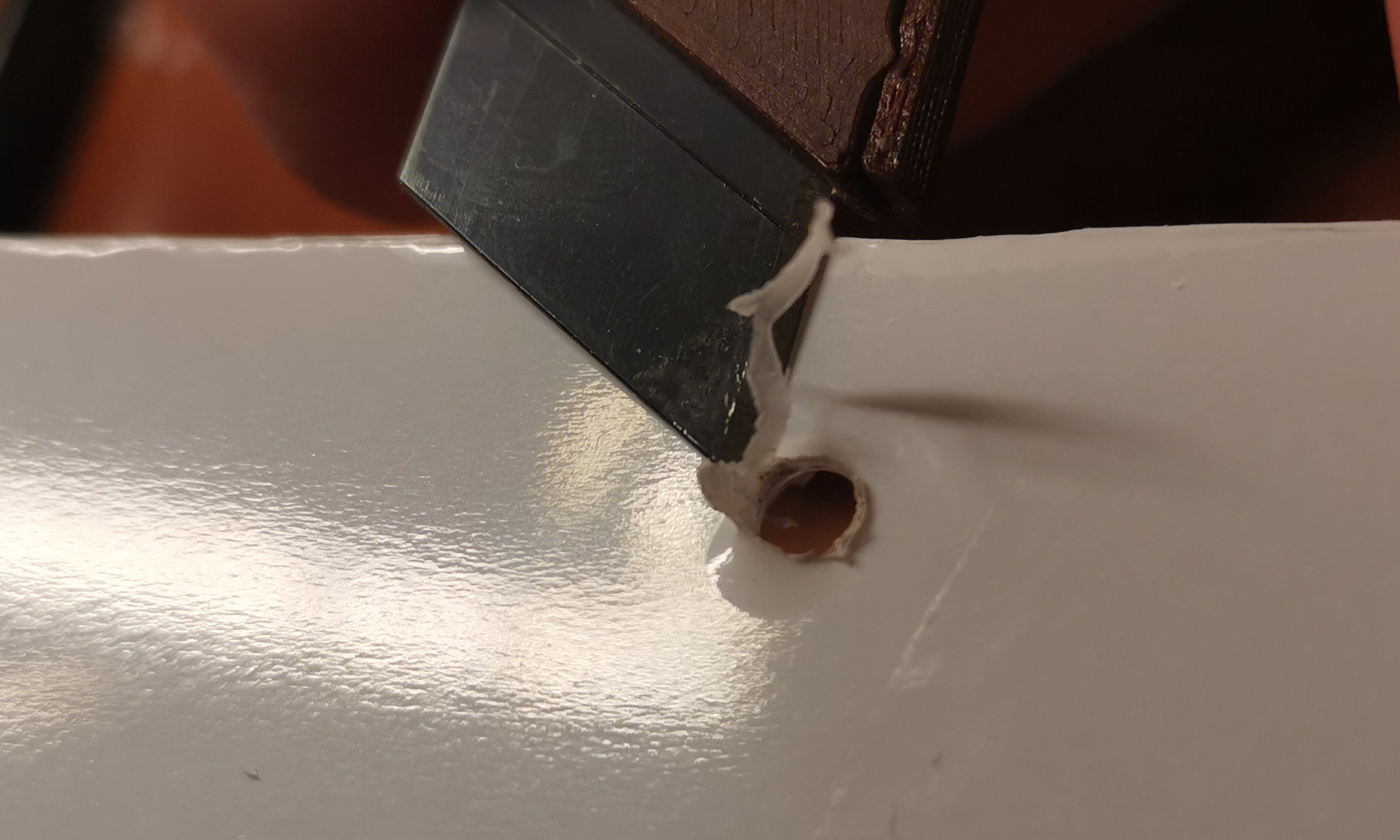

7. Очистите отверстия либо вашим ножом, либо инструментом для удаления заусенцев.

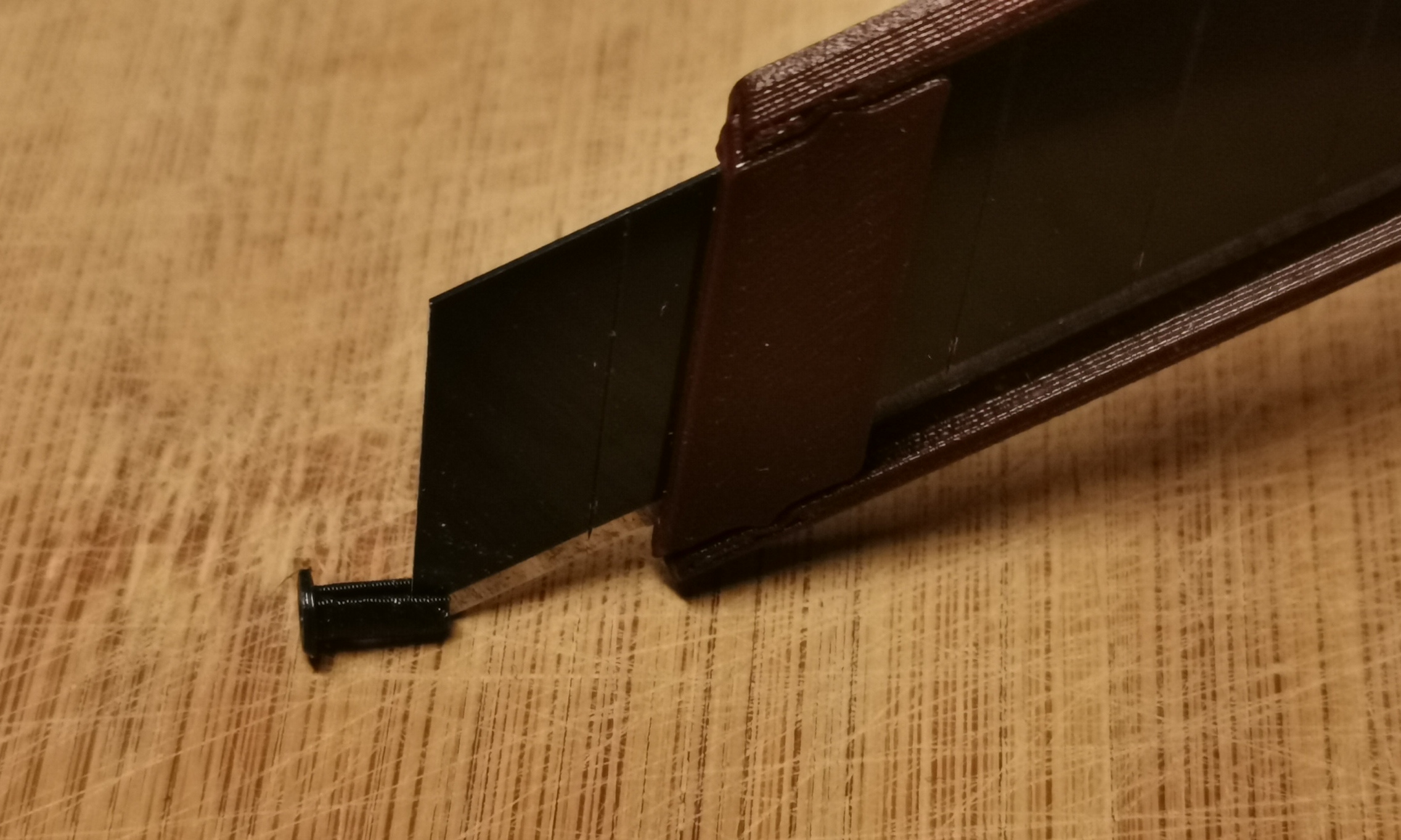

8. Подготовьте заклёпки. Я обнаружил, что внешняя часть имеет тенденцию слипаться ближе к верхней части, поэтому может потребоваться использовать нож, чтобы разделить наконечник заклёпки. Если вы этого не сделаете, то может оказаться невозможным вставить внутренний штырь, не сломав его.



9. Удалите оригинальное окно на Core One. Это можно сделать, выталкивая заклёпки изнутри камеры. Оригинальные нейлоновые заклёпки можно использовать повторно, поэтому обязательно сохраните их, хотя мы не будем их использовать здесь.

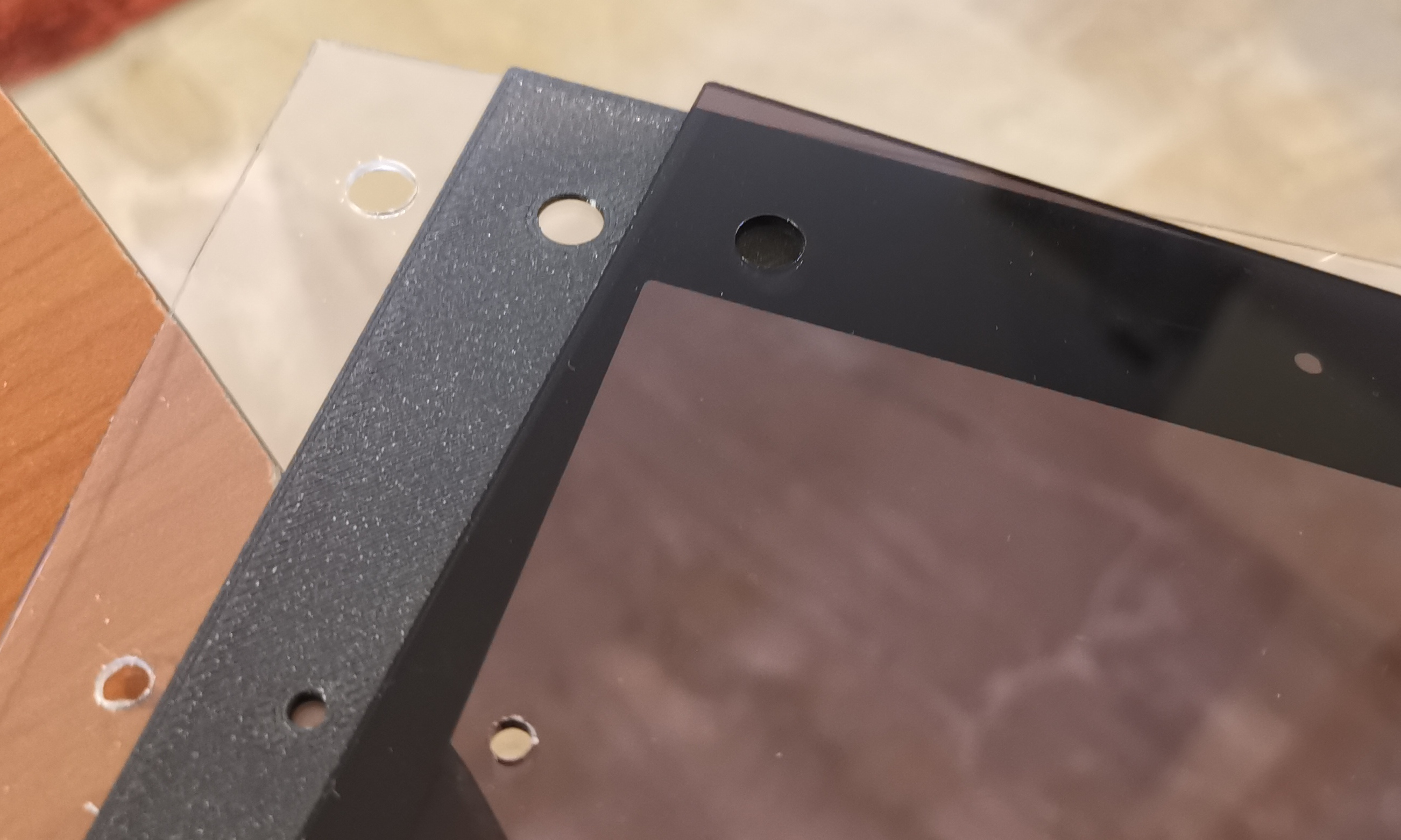

10. Сделайте 3-слойный сэндвич с вашим новым 1-миллиметровым листом внизу, напечатанным распорным кольцом посередине и оригинальным окном сверху. Закрепите стопку, вставив внешнюю часть одного из напечатанных заклепок в одно из маленьких отверстий.

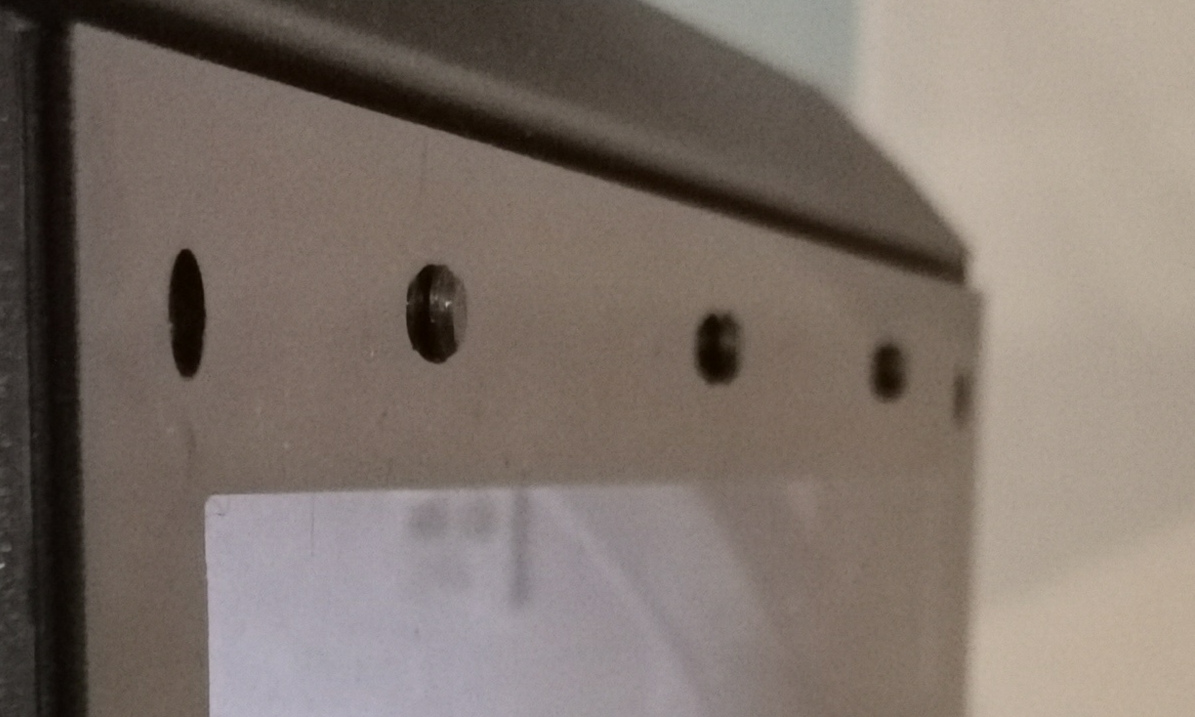

11. Теперь вы можете установить новое окно на принтер. Начните с закрепления окна в одном из верхних отверстий для заклепок. Сначала вставьте внешнюю часть заклепки, а затем удерживайте сэндвич плотно на месте, пока вы осторожно закрепляете заклепку внутренним штифтом. Будьте осторожны, чтобы вставить штифт полностью прямо и



12. Если вы дошли до этого этапа, вы успешно вставили все заклепки и теперь являетесь гордым владельцем Core One с двойными изолированными окнами. Теперь повторите то же самое со вторым окном.

Наслаждайтесь! Файлы модели включены в формате STEP на случай, если вы захотите изменить их по какой-либо причине.
