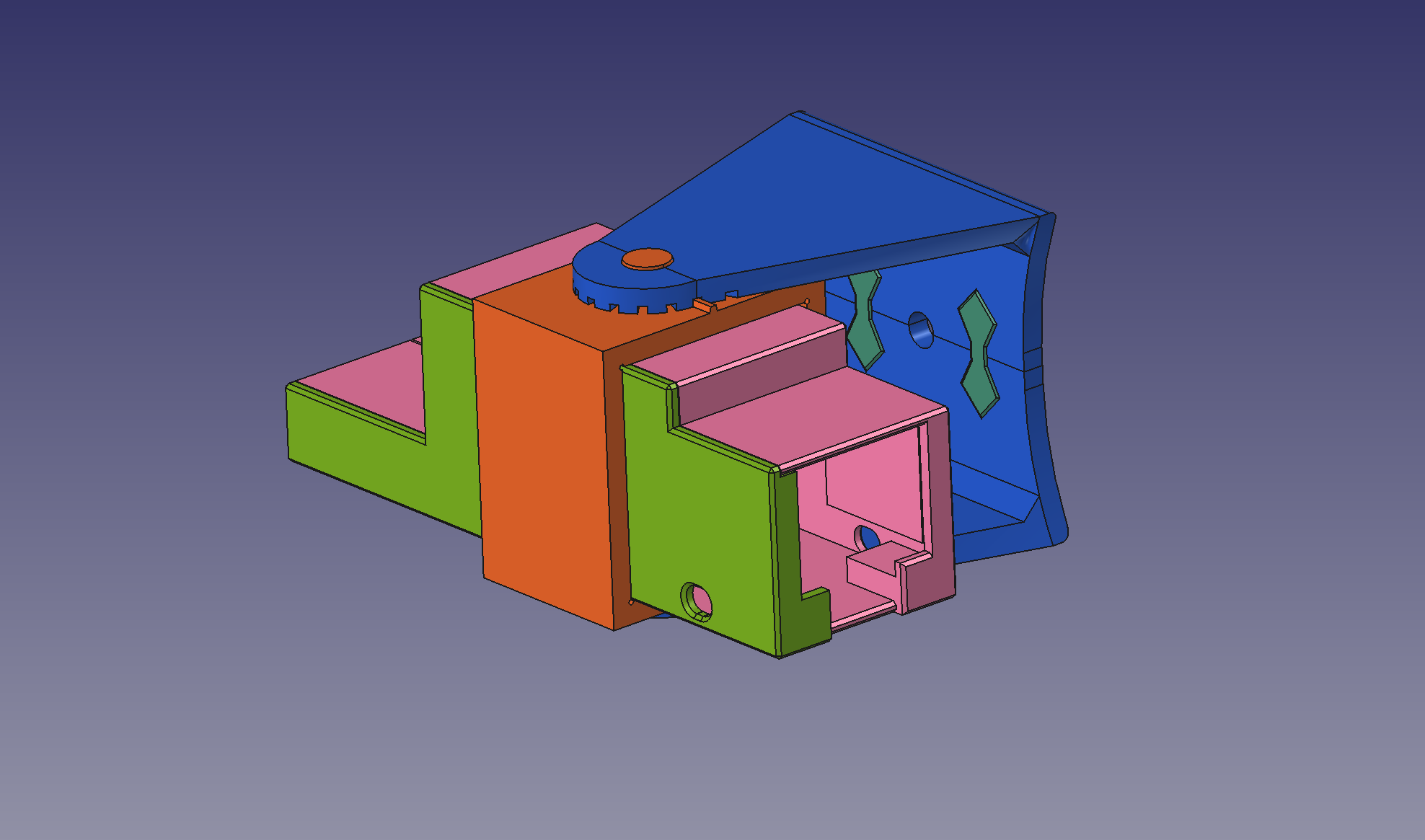

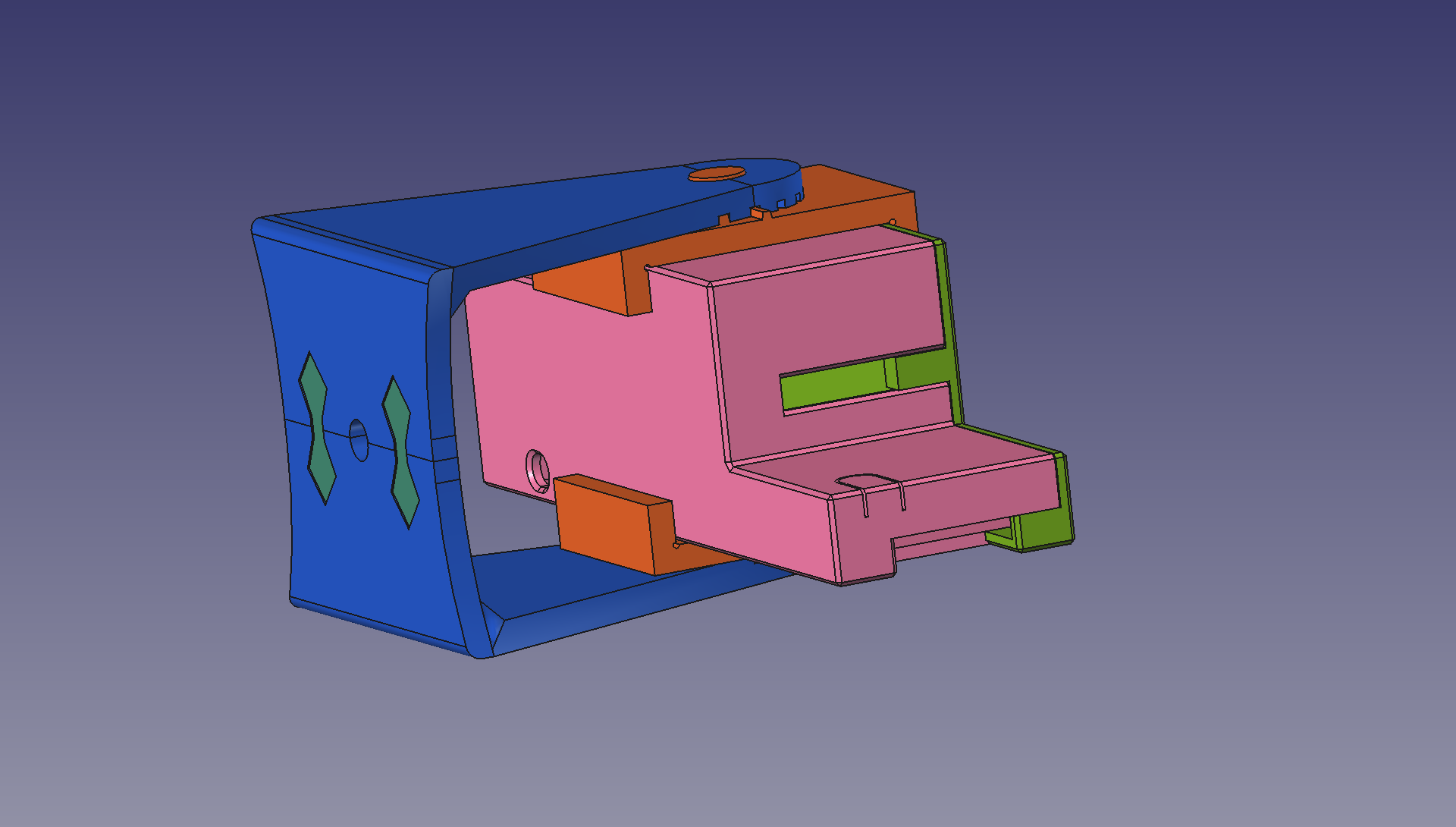

Es un soporte de pared.

Con ángulos ajustables en2 ejes(uno de los cuales depende de la forma en que lo montas en la pared)

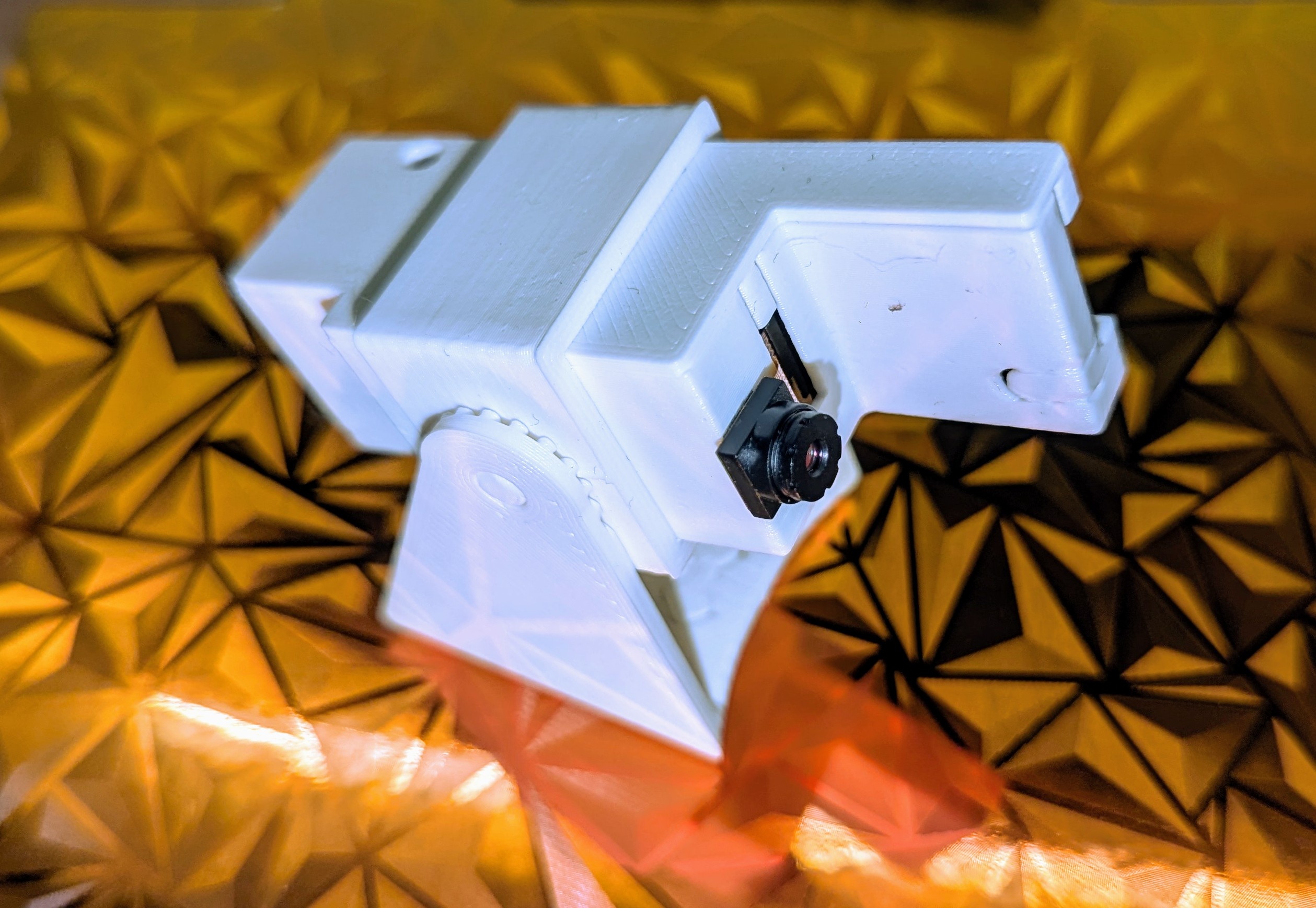

Se ajusta perfectamente a miRecinto para la cámara LAN ESP32-S3 de Waveshare..

Dado que el diseño esparamétrico, se puede modificar fácilmente para contener cualquier otra cosa rectangular. Simplemente ajuste las variables leny_enclosure y lenz_enclosure en el VarSet de FreeCAD.

Imprimiendo.

• cualquier material
• Altura de la capa: ≤ 0.3mm
• Tamaño de la boquilla:≤ 0.6mm
• 3 o 4Perímetros.(Fuerza de la pared) dependiendo del tamaño de la boquilla.
• Solo el eje de la pinza puede beneficiarse de un poco deapoyo. Recuerda cortar el filamento de soporte restante, para que el eje sea redondo.
• Relleno.: 25% de panal de abejas.

Asamblea

1. imprimir
2. Asegúrate de que elpinzaEl eje de 's es redondo. Si es necesario, recórtalo un poco para que encaje en el soporte de pared.
3. Desliza la carcasa del ESP32 dentro delpinza
4. Presiona elPinzas.Eje hacia elMontaje en pared.Partes en el ángulo deseado.
5. Conecta los dos.Montaje en pared.Partes usando elConector..
6. Montar usando cinta de doble cara (gecko-)

Alternativamente, puedes atornillar elMontaje en pared.Dentro, usando el orificio de montaje y una gran arandela. En ese caso, use elConectores.Primero y ponga en elpinzaúltimo.

Licencia

• Comparta como le guste, pero siempre con atribución.
• Haz un remix como quieras, pero siempre con atribución.
