L'URL d'OnShape :https://cad.onshape.com/documents/7532f4bd1851a58a0b46e888/w/f207919a39b8bdad16042b5b/e/30e5bc26c2f24caae9a6dde3?renderMode=0&uiState=67896d316c0d287ce7e03517

Ma configuration Klipper :https://github.com/spajo/n3p

Cela monte à la fois les sondes Eddy et standard sur l'extrudeur si vous avez besoin de flexibilité ou si vous êtes juste en train d'expérimenter. J'ai utilisé des inserts filetés pour rendre l'Eddy un peu plus rigide.

Je vais probablement revenir à utilisercet adaptateur.car cela convient également à la série Neptune 3P après que j'ai fini d'expérimenter cette configuration.

Le câble de l'Eddy Duo/USB est assez volumineux. Pour éviter de le traîner sur la surface d'impression, j'ai également conçu un guide de câble qui remplace le couvre-interrupteur de limite de l'axe X d'origine.

18.01.2025 : Ajout de la version sans insertion.

J'ai utilisé BTT et Elegoo a fourni des modèles de Neptune3Plus et d'Eddy pour effectuer des mesures.
https://github.com/elegooofficial/neptune3plus
https://github.com/bigtreetech/Eddy/tree/master

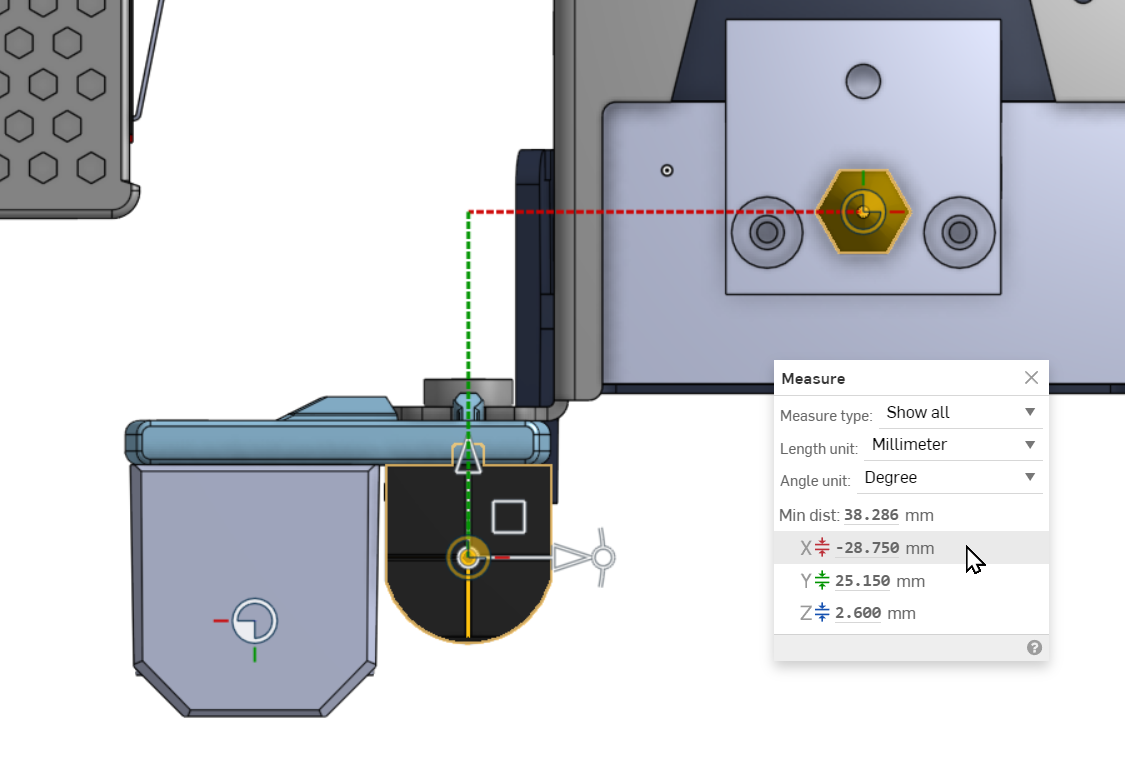

Des compensations pour l'enquête sur les stocks.

x_offset : -28,75 # sonde standard avec adaptateur Eddy y_offset : 25,15 # sonde standard avec adaptateur Eddy

https://github.com/spajo/n3p/blob/main/printer_data/config/probes/stock.cfg

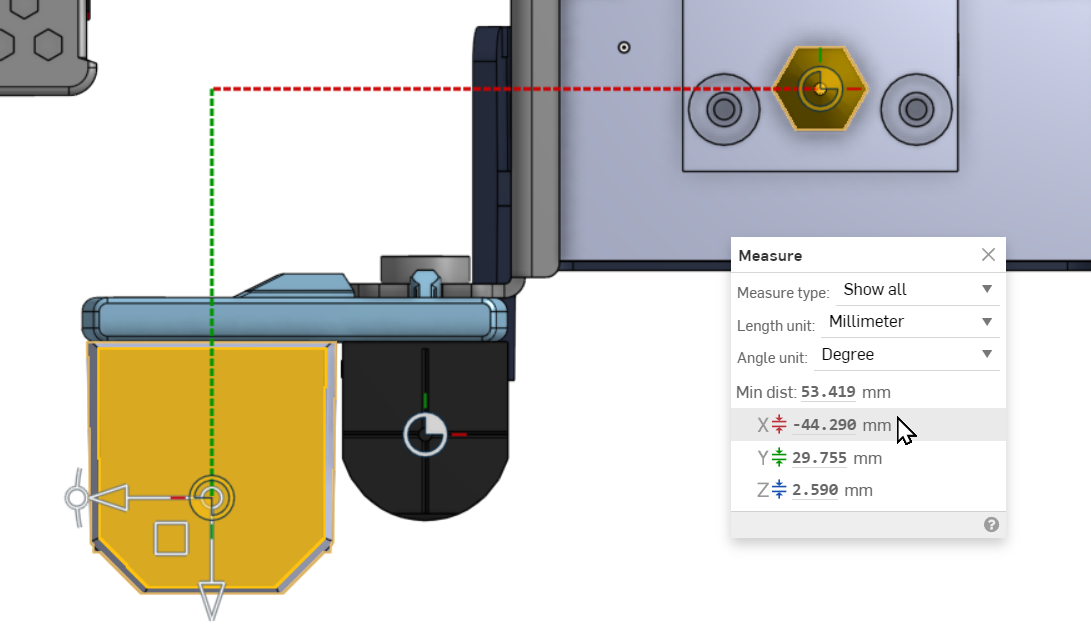

Des compensations pour la sonde Eddy.

x_offset : -44.29 y_offset : 29.76

https://github.com/spajo/n3p/blob/main/printer_data/config/probes/eddy.cfg

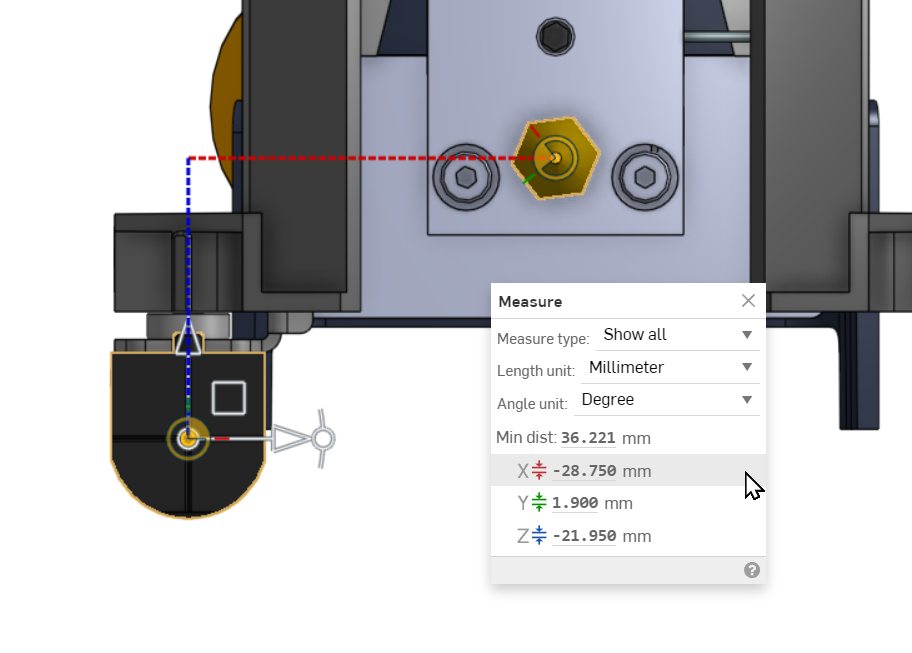

Les décalages de la sonde originale sans l'adaptateur.

x_offset : -28.75 y_offset : 22

Le carénage du ventilateur de l'extrudeuse est visible sur les photos :https://www.printables.com/model/857706-ultra-efficient-dual-5015-fan-duct-for-elegoo-nept
