Introduction

Ce projet, développé auInstitut de conception de machines et d'industrie, Faculté d'ingénierie mécanique, Université de technologie de Brno.Il répond à un besoin spécifique dans le domaine de la réhabilitation pédiatrique. L'objectif principal était de concevoir une aide fonctionnelle pour lel'étirement et la réhabilitation.de laLe tendon d'Achille., ciblant les enfants en cours de traitement au Département de physiothérapie pour enfants de l'Hôpital universitaire de Brno (FN Brno). Une fois le processus de conception terminé, les prototypes finalisés ont été donnés au département pour aider directement à la thérapie des patients.

Le résultat est un ensemble de trois blocs de coin gradués.Ces outils sont conçus pour aider les patients à effectuer des exercices d'étirement essentiels avec différents degrés d'intensité. L'accent a été mis sur l'accessibilité et la praticité. Le design utilise la technologie de fabrication additive.En particulier, optimiser la géométrie pour l'impression.avec des matériaux courants tels que le PLA. Cette approche garantit que l'aide est peu coûteuse et facilement reproductible.

De plus, le produit dispose d'un design "empilable", permettantLes coins individuels à empiler les uns dans les autres pour former une seule unité compacte.Pour un stockage efficace. En alignement avec unDesign ouvert.En termes de philosophie, les données du projet sont rendues publiques, permettant à toute personne ayant accès à une imprimante 3D d'utiliser cet outil thérapeutique librement.

Procédé de conception.

Après avoir consulté le personnel de FN Brno pour définir les besoins, j'ai développé des croquis et des solutions de design pour répondre aux défis ergonomiques de la thérapie pédiatrique.

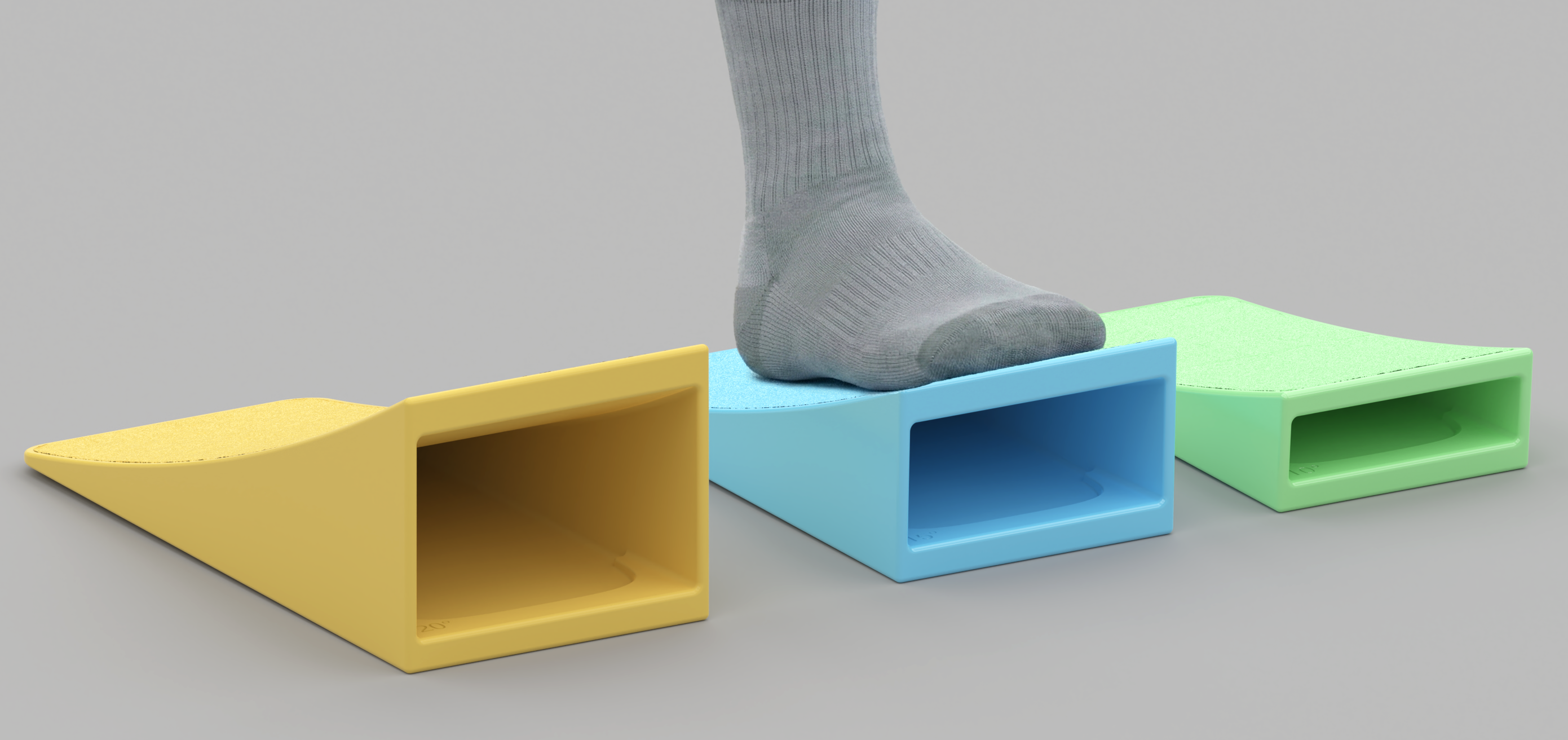

Les cales sont conçues avec une géométrie double-face polyvalente. Le côté principal présente une pente linéaire standard, offrant des angles d'inclinaison gradués de10°,15°, et20°Pour une réhabilitation progressive. Le côté inverse est façonné avec unun profil concave spécifique.. Cette courbure est conçue pour augmenterL'extension des orteils.(Dorsiflexion), qui pré-tensionne la structure du pied et améliore significativement l'efficacité de l'étirement du tendon d'Achille.

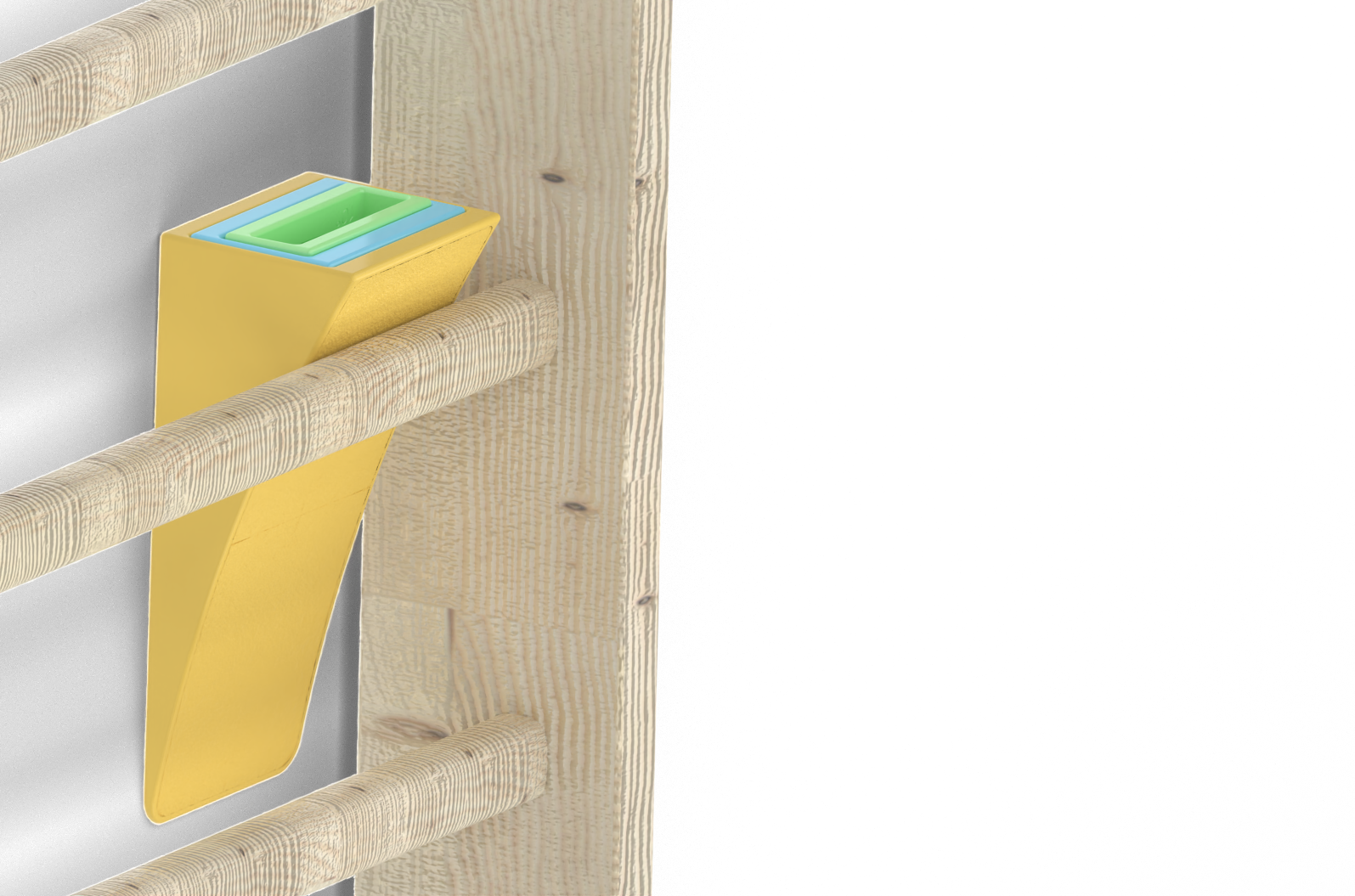

L'ensemble imbriqué est dimensionné pour s'adapter solidement entreLes échelons de la barre murale.Utilisé dans les salles de physiothérapie de FN Brno, il assure un stockage pratique.

Recommandations pour la fabrication et l'impression.

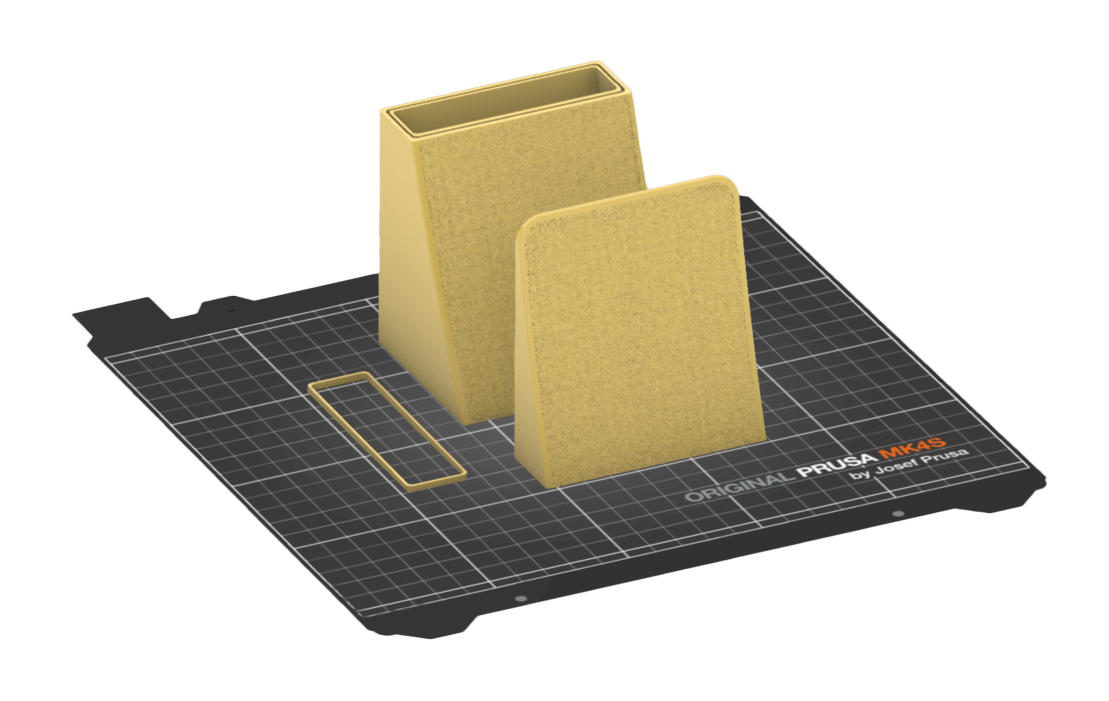

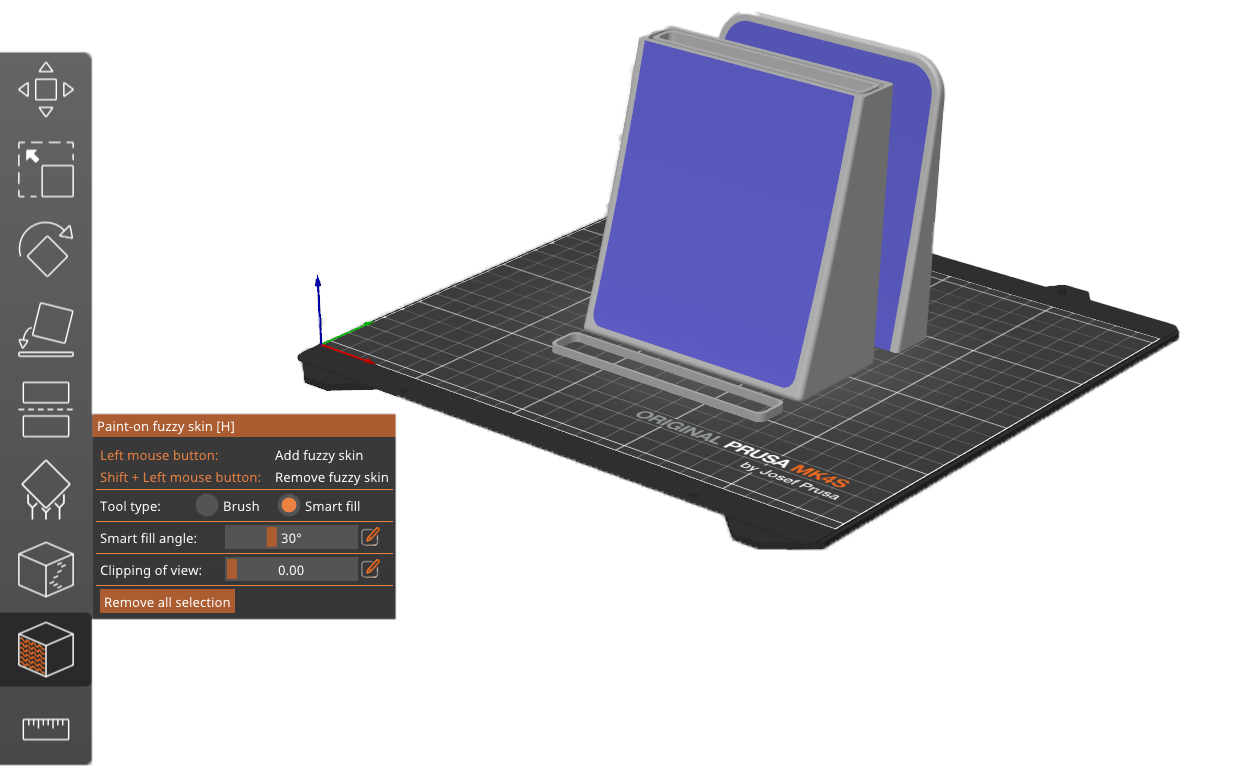

Le référentiel de fichiers comprend à la fois des modèles de référence complets et des composants pré-découpés déjà orientés pour une impression 3D optimale. Pour assurer une intégrité structurelle suffisante pour l'utilisation par les patients, il est recommandé d'imprimer les pièces avec3 périmètres.(boucles murales) etUne densité d'infill de 15 %Les modèles sont fournis avec une finition de surface lisse, conçue pour permettre aux utilisateurs d'appliquer facilement une texture directement dans leur logiciel de découpe. Il est fortement recommandé d'utiliser des paramètres tels que..."une peau floue"pour générer une surface anti-dérapante efficace pendant le processus d'impression.

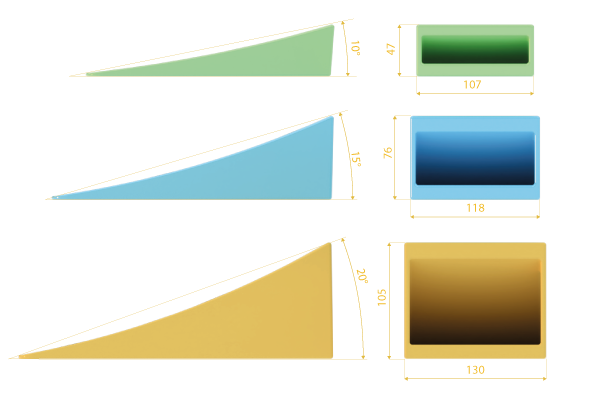

Dimensions
