Je cherche toujours à proposer de petits puzzles imprimables en 3D intéressants et je voulais quelque chose d'approprié à offrir par le département d'ingénierie électrique et informatique lors de la journée portes ouvertes E-Day 2024 du Collège d'ingénierie de l'Université du Kentucky.

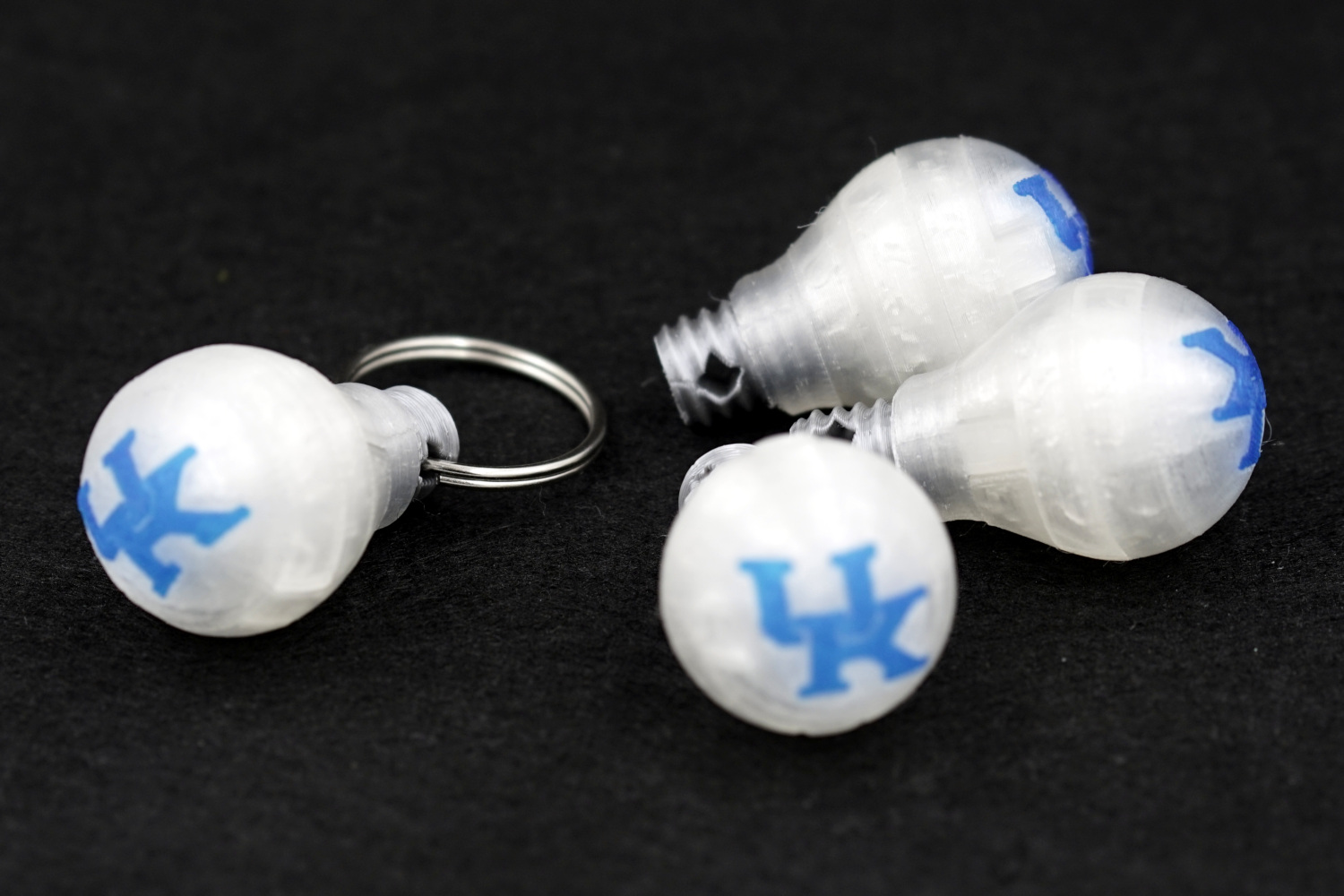

L'idée qu'une ampoule pourrait être une bonne représentation abstraite de l'ECE semblait raisonnable, alors j'ai commencé par créer un modèle de celle-ci. Après plusieurs essais, j'ai constaté que celui de BillyBigStuff était le plus réussi.Tirer la lumière de l'ampoule.Ça avait une forme un peu plus crédible ; bien que ce ne soit pas exactement un remix de ça, j'ai modelé la forme générale de ma ampoule d'après ça. Ma version utilise également un filetage de vis à 45 degrés basé sur...La bibliothèque de threads de Dan Kirshner.. Cependant, le véritable intérêt de ceci est l'aspect puzzle, qui est entièrement le mien, tout comme le logo britannique intégré.

J'ai essayé plusieurs autres modèles de puzzles (beaucoup plus difficiles à résoudre), mais le problème était toujours que le puzzle ne tenait pas assez bien ensemble pour être un porte-clés utile : ce modèle le fait. Les 5 parties principales de ce puzzle constituent le verre de l'ampoule, que j'imprime en PLA naturel (transparent). À eux seuls, ils ne tiennent pas assez bien ensemble, cependant, le filetage de la 6ème partie, quiÇa brille de l'intérieur.quand on le déplace dans l'obscurité - un peu comme une ampoule allumée !

Le STL assemblé sert juste à montrer comment tout s'assemble, pas pour l'impression. En gros, vous commencez avec la partie 0a, empilez 0b dessus, puis 0c, puis 0d, et enfin 0e1 - cela vous donne la partie en verre de l'ampoule. Ensuite, vous vissez simplement la partie 23 dans cet assemblage, en verrouillant tout ensemble. Un anneau porte-clés standard de 25 mm de diamètre peut être passé

Eh bien, c'est tout ce qu'il y a à faire. Amusez-vous ! C'est un puzzle très facile une fois que vous réalisez qu'il faut dévisser les pièces pour le désassembler...
