¿Cansado de ser esclavizado por el cuidado de la batería? Para el Enclosure de Prusa, no más.

Es hora de actualizar el termómetro conectándolo a la fuente de alimentación de 24V de la impresora.

Para esta actualización, necesitas:

• 2 tornillos M3x18 (M3x16 y M3X14 también podrían funcionar)
• 1xConvertidor de buck DC/DC.
• Resistor de 2x 100 Ohms.
• 150 cm de cables negros y rojos (20AWG o 22AWG | 0,5 a 0,34 mm2)
• La nueva parte de impresión de la placa trasera para el termómetro.

Los cables necesitan ser lo suficientemente largos como para poder ir desde el termómetro hasta la impresora o la PSU.

Para las herramientas, necesitarás:

• Una fuente de alimentación de 24V.
• Un multímetro.
• Una estación de soldadura.

1. Solde los 150 cm de cables a las entradas del convertidor DC/DC Buck.

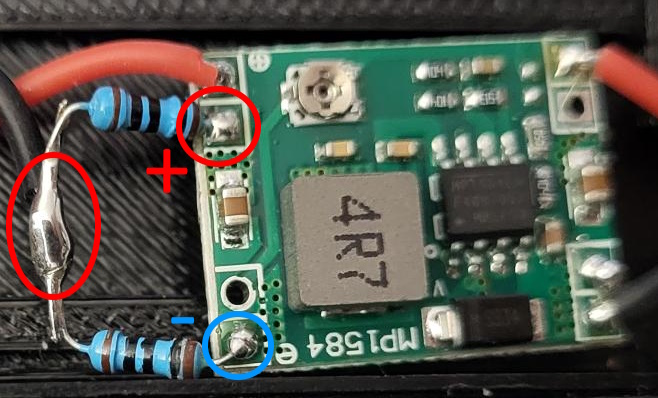

2. Solde los dos resistores juntos en la salida del convertidor de buck DC/DC (como en la foto)
3. Solde un cable rojo corto en la salida (+)
4. Solde un cable negro corto entre ambos resistores (Ver foto)

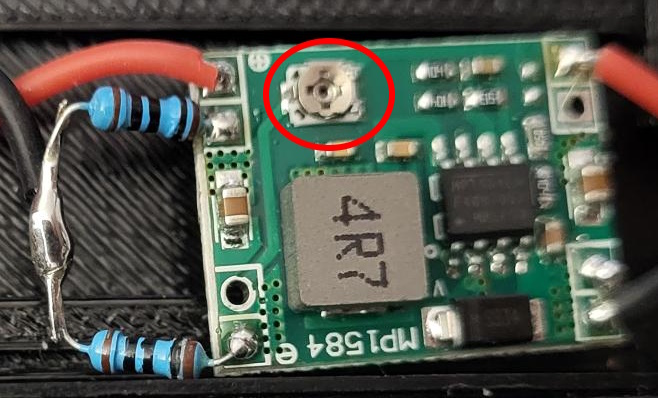

Ajustando el convertidor de buck a 3V:

1. Conecte el convertidor de buck a la fuente de alimentación de 24V.
2. Usando un destornillador y el multímetro en VDC, configure el convertidor de buck para obtener 3V en la salida (Entre + y -)
3. Si el convertidor de buck está configurado correctamente, deberías obtener 1,5V entre los cables rojo y negro de la salida.

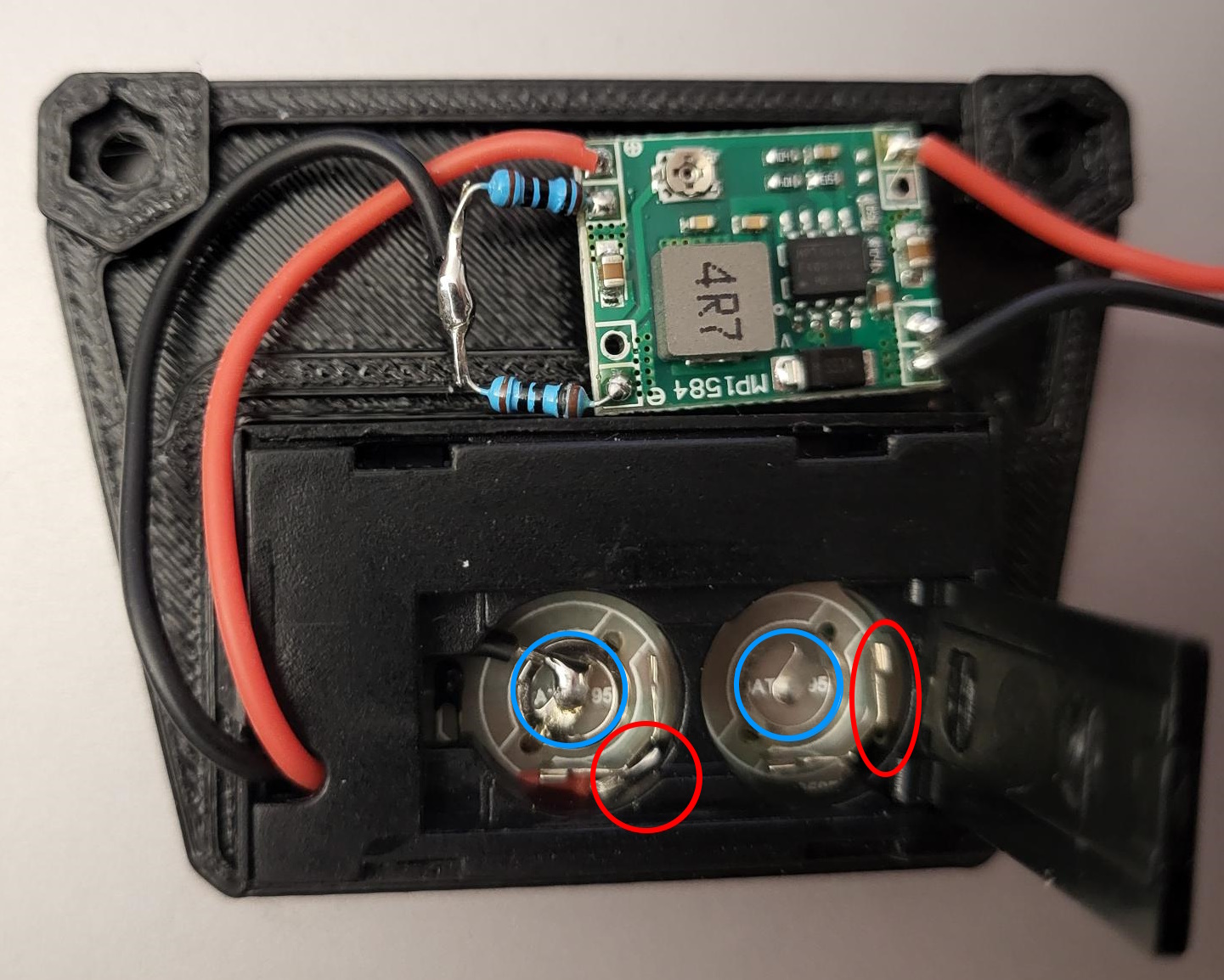

Conectando el dispositivo electrónico al termómetro:

1. Retira las baterías LR44.
2. Desconecte la fuente de alimentación de 24V.
3. Desmonta la placa de plástico trasera del termómetro (Ten cuidado, es frágil).
4. Solde el cable negro de salida al pin central (-) de la ranura de la batería (ver foto)
5. Solde el cable rojo de salida al otro pin (+) de la ranura de la batería (ver foto)
6. Conecte el dispositivo electrónico a la fuente de alimentación de 24V para comprobar si el termómetro se ilumina.



Has terminado. Ahora, es hora de ensamblar todo y fijar el termómetro en la carcasa, siguiendo las instrucciones.Guía de Prusa.. En lugar de usar el tornillo M3x8 de la guía, usarás tornillos más largos, como M3x18 (o M3x16, M3x14)

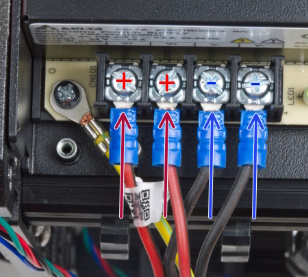

Hay diferentes formas de conectar el termómetro a la impresora.

Puedes conectar el termómetro a:

• La fuente de alimentación de 24V de la impresora.
• El otro extremo de la fuente de alimentación de 24V. En la entrada de la placa de la impresora.

Un par de gestiones de cables para que quede bonito ¡y listo! Enciende la impresora, tu termómetro debería encenderse.
