C'est une version des Tea Gallows (voirhttps://www.thingiverse.com/thing:2630698) Je travaille avec un Attiny84 sur une carte PCB unilatérale fabriquée avec Eagle. Il y a trois pièces imprimées qui sont différentes :

bottom_PCB.stl, top_PCB.stl, panel_PCB.stl, knob.stl

Le fichier Eagle nécessaire pour fabriquer une carte électronique imprimée est "tea_gallows_attiny84.brd".

Le fichier Bascom pour programmer l'Attiny84 est "tea_gallows_attiny84.bin".

Vous avez besoin des pièces électroniques suivantes pour le PCB :

(Adaptateur de programmation pour l'Attiny84)

ATTINY 84A-PU : Atmel AVR 8 bits 8 Ko, DIP-14.

R1 - R9 : résistance de protection, 150 Ohm, taille SMD 0805.

Led1 - 8 : 3 mm, des LED normales sans résistance interne.

Conducteur céramique : 100 nF, taille SMD 0805.

Interrupteur tactile : longueur de l'actionneur : ~6mm, par exemple (https://uk.rs-online.com/web/p/tactile-switches/4791435/)

Photomos Relais : Panasonic, AQY212S (http://www.buerklin.com/de/photomos-relais/p/29g8781)

Buzzer : KPX-G1203B-6400 (https://www.voelkner.de/products/209749/Magnetischer-Summer-Kpx-G1203b-6400.html)

En-tête de broche Molex (connecteur de batterie) - SMD - Pico Blade - 1 x 2 broches - connecteur : 1 pièce, MOLEX 532610271https://www.reichelt.com/us/en/Molex-multiple-connector/MOLEX-532610271/3/index.html?ACTION=3&LA=3&ARTICLE=186225&GROUPID=7981)

En-tête de broche Molex (connecteur Servo) — SMD — PicoBlade — 1 x 3 broches — connecteur : 1 pièce, MOLEX 533980371 (https://www.reichelt.com/us/en/Molex-multiple-connector/MOLEX-532610371/3/index.html?ACTION=3&LA=517&ARTICLE=186227&GROUPID=7981&trstct=lsbght_sldr::186225)

Contact de crimp Molex (pour le connecteur de batterie) - PicoBlade - prise : 2 pièces, MOLEX 500798100 (http://www.reichelt.com/us/en/Molex-multiple-connector/MOLEX-500798100/3/index.html?ACTION=3&LA=446&ARTICLE=186235&GROUPID=7981&artnr=MOLEX+500798100&SEARCH=MOLEX%2B500798100%2B%253A%253A%2BMolex%2Bcrimp%2Bcontact%2B%25C2%2597%2BPicoBlade%2B%25)

Boîtier de crimpage Molex (pour le connecteur de batterie) — PicoBlade — 1x 2 broches — prise : 1 pièce, MOLEX 510210200.http://www.reichelt.com/us/en/Molex-multiple-connector/MOLEX-510210200/3/index.html?ACTION=3&LA=446&ARTICLE=186197&GROUPID=7981&artnr=MOLEX+510210200&SEARCH=
MOLEX%2B510210200%2B%253A%253A%2BMolex%2Bcrimp%2Bhousing%2B%25C2%2597%2BPicoBlade%2B%25C2%2597%2B1x%2B2-pin%2B%25C2%2597%2Bsocket)

Contacts de la batterie : Taille de la plaque : 20 x 12 mm (https://www.amazon.de/gp/product/B00PZT080S/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1)

D'abord, vous devez régler les fusibles comme décrit ici :https://www.thingiverse.com/thing:2630698
Flashez la mémoire avec tea_gallows_attiny84.bin. Puisque nous avons besoin du port B3 en sortie numérique (broche de réinitialisation !), vous devez finalement désactiver la réinitialisation externe dans les fusibles. Cela signifie qu'après cela, vous n'avez plus accès au microcontrôleur. Seul un programmeur H(igh)V(oltage) peut le ramener aux réglages d'usine et le rendre à nouveau program

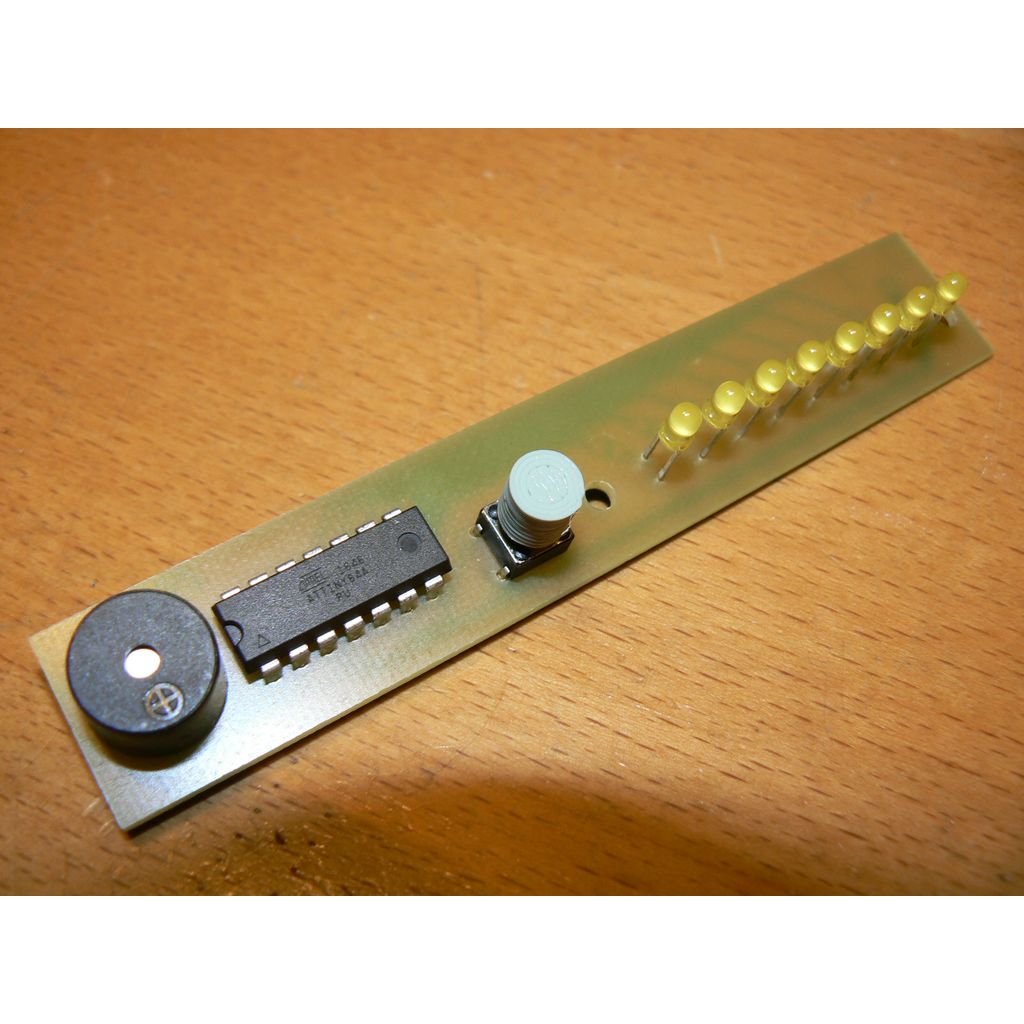

Le condensateur céramique n'est ni visible sur le schéma ni sur la carte. Vous le soudez entre les pattes de la broche 1 et de la broche 14 (voir la photo).
