MMUアップグレードのために、私のエンダー3 v2にパージバケツとノズルブラシを取り付ける予定です。

私が調べると、見つけたもののほとんどは右側に取り付けられていますが、私はすでに右側に取り付けられたものが多すぎます。

左側では、ノズルとベッドの間に明らかにクリアランスがゼロです。

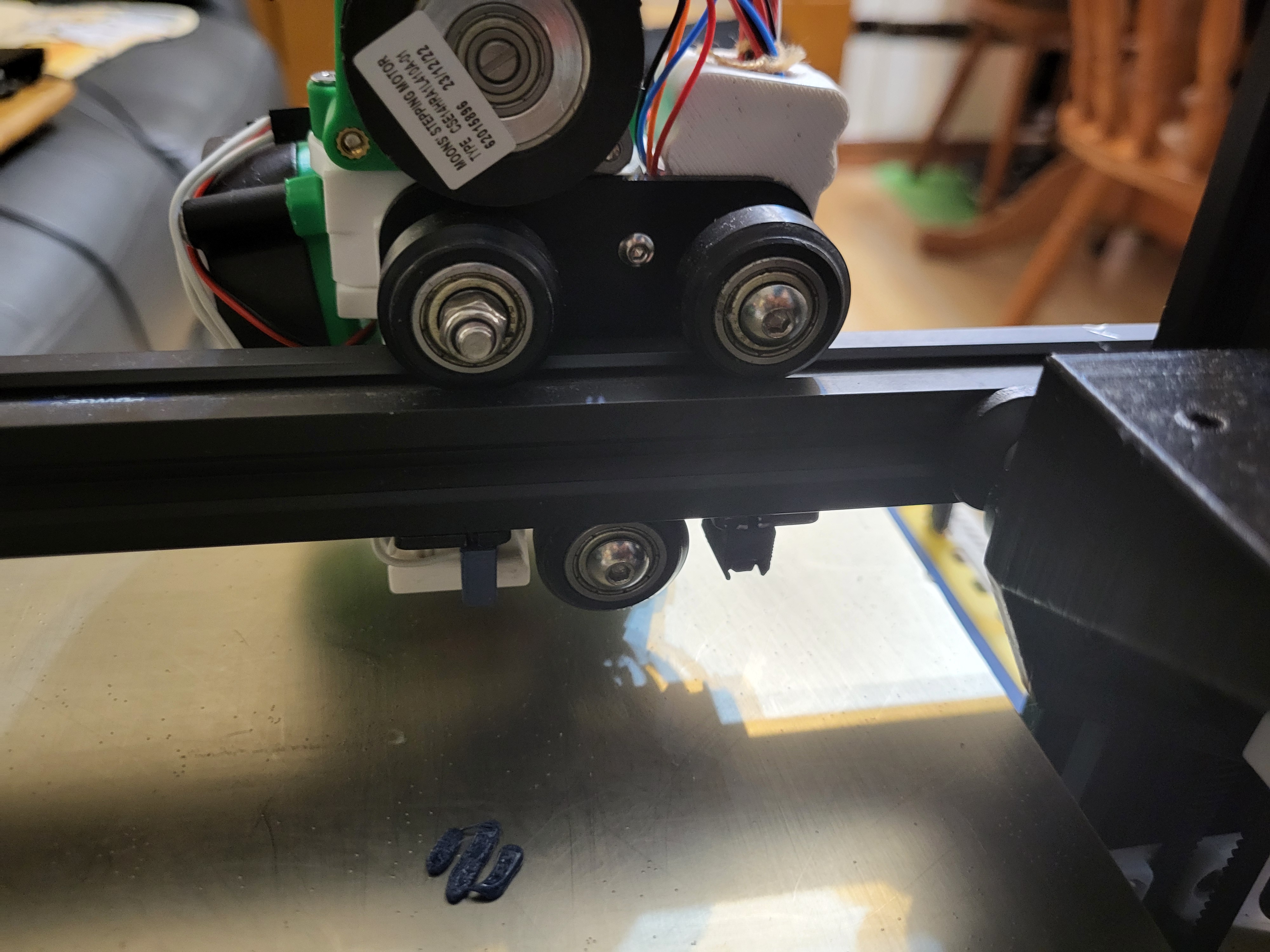

そこで、私はX軸の押し出しを延長し、エンドストップをさらに左に移動させるこのカバーを作りました。

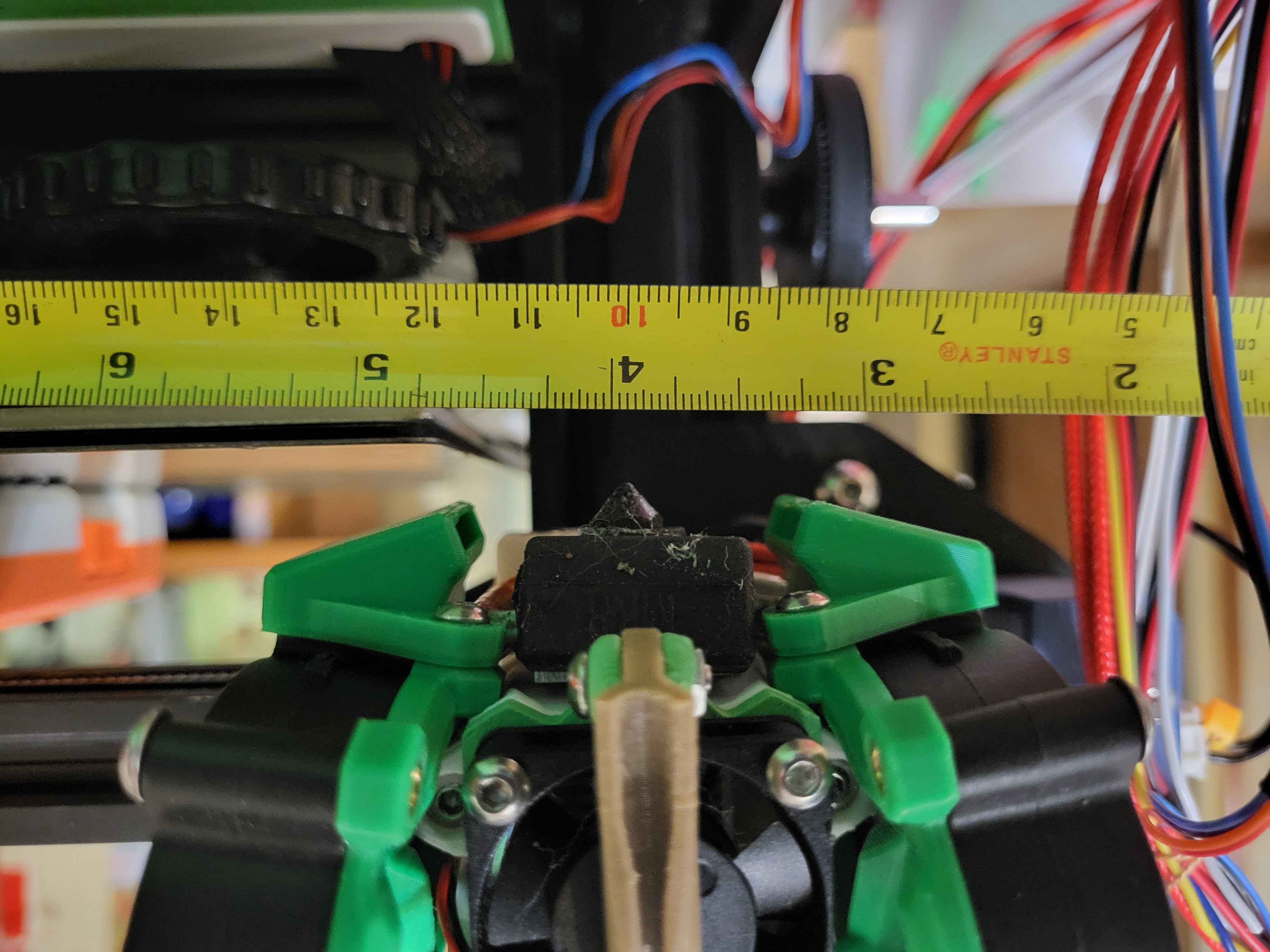

私はX軸で約25 mmの余分な移動距離を得ました。これは、私がEnder3で行うことに十分なはずだと思います。

左上のホイールネジ(前面から見た場合)は、ネジ頭が後方にあり、プレートをクリアできるように回転させなければなりません。



印刷と組み立て

スライサーのサポートは必要ありません。

ベルトがスロット内で走るように、印刷された2020年の押出部に内蔵されたサポートを取り外します。

リミットスイッチを少し緩めにしておけば、好きな位置に調整でき、前面から締め付けることができます。

ベッドの原状を維持したまま、余分な移動を負の方向に設定することをお勧めします。

[stepper_x] 位置_最小: -25# ベッド原点からの実際のエンドストップ位置を確認してください。位置_エンドストップ: -25# ベッド原点からの実際のエンドストップ位置を確認してください。



部品表

カテゴリー	数量	説明	ノート
ハードウェア	2	M3×8 FHCS	ホイールのネジを外すには、カウンツィンクが必要だろうな。
ハードウェア	2	M3×40 FHCS	カバーからの元のネジ
ハードウェア	2	M3×14 BHCS	リミットスイッチを固定するために。
ハードウェア	2	M3ナット	リミットスイッチを固定するために。



免責事項

私は、2020年版のエクストルージョンの短い部分がツールヘッドの重量に耐えられるかどうかはわかりません。
これがタイヤの損傷や摩耗を早めるかどうかは私にはわかりません。
自己責任でご利用ください。
