Envolve tu afilador de lápices en forma de cuña para un uso más conveniente en un espacio de trabajo.
Hardware necesario.
Este soporte puede adaptarse a una variedad de afiladores de cuchillas sencillas y dobles. El afilador debe ser unForma de cuña o bloque., con 2 conjuntos de caras paralelas excluyendo el lado que sostiene las cuchillas.
2 tornillos de cabeza hexagonal M3Se necesitarán tornillos de una longitud de entre 6 y 16 mm; los tornillos más cortos son ideales.
Resumen de la configuración.
Las dimensiones del soporte se ajustan a través del archivo de Blender proporcionado, asegúrate de que estás ejecutándolo.Versión 4.4 o posterior.Los archivos STEP para todas las piezas impresas también están disponibles, con archivos de soporte/tapa preconfigurados para afiladores de doble inserción, como elEste aquí.(también la configuración por defecto en el .blend).
La colección base .blend contiene los objetos (1) Afilador (2) Soporte (3) Tapa, seleccione cada uno para ajustar sus parámetros en el panel de modificadores. Edite los objetos en el orden en que se enumeran, más detalles están abajo:
Afilador.

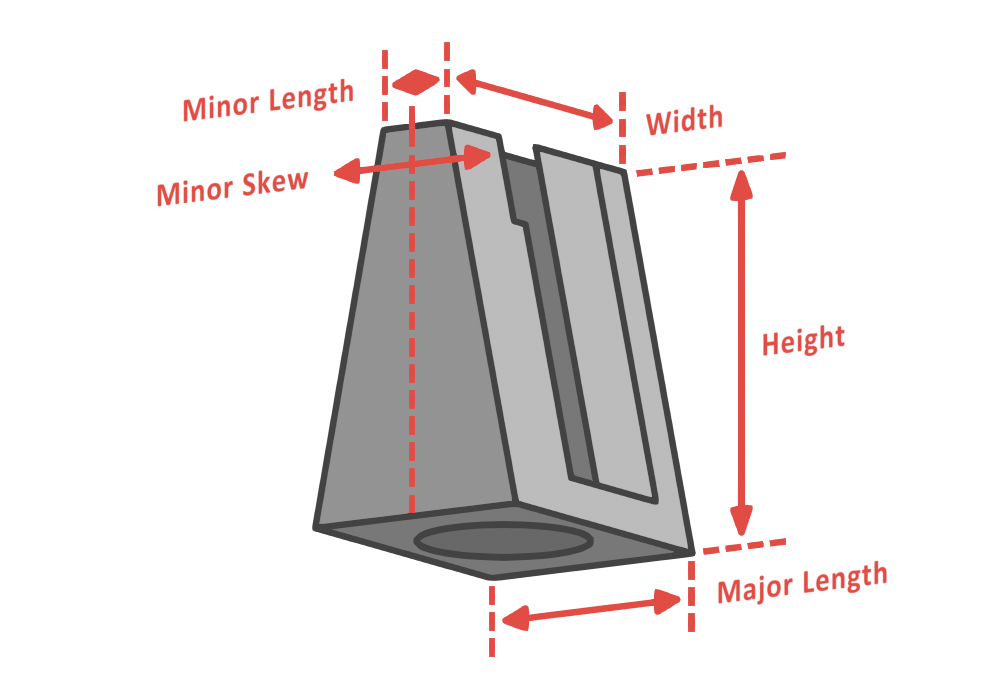

Introduzca las medidas en (1) Objeto afilador: Altura, Ancho, Longitud principal, Longitud secundaria, Inclinación secundaria.
Soporte.
Los siguientes son parámetros dentro del objeto (2)Holder:
| Parámetro. | Describir |
| *Tamaño del soporte. | Seleccione entre un soporte de tamaño doble o sencillo en función de lo que mejor se adapte a su afilador. |
| Parte Tolerancia. | Tolerancia de la interfaz del afilador/soportador. |
| Grosor del soporte. | Grosor del material que rodea al afilador. |
| *Labios rellenos | Parte superpuesta del soporte que mantiene el afilador en su lugar. Compruebe para asegurarse de que el borde no se superponga con las cuchillas. |
| *Longitud del hilo | Profundidad de las piezas de roscado para tornillos. También actúan como soportes, manteniendo un alto valor cuando es posible. |
| Grosor del hilo. | Grosor del material de roscado que rodea los tornillos. |
| *⌀ Agujero de tornillo. | Introduce un valor que permita que el tornillo se rosca efectivamente en el plástico. 3 mm es un buen punto de partida. |
| Agujero para tornillo con bisel. | Bisección en los puntos de inserción de tornillos (establecer a 0 romperá la malla). |
*valores notables que hay que ajustar.
Esta parte es de bajo costo para facilitar una iteración rápida. Un ajuste ideal proporciona poca resistencia al insertarse con un mínimo de holgura en todos los ejes. La cara superior del afilador debe estar a ras con la primera capa del soporte. Asegúrese de que los tornillos puedan enroscarse efectivamente en el plástico, ajuste las dimensiones y tolerancias según sea necesario.
Tapa
Los siguientes son parámetros dentro del objeto (3)Lid:
| Parámetro. | Describir |
| Tipo de agujero. | Seleccione entre un agujero rectangular y circular según su tipo de afilador. |
| Diámetro | (Solo círculo)Introduce un diámetro basado en el tamaño de la inserción de tu afilador. |
| Largo/Ancho | (solo recto)Introduzca dimensiones que eviten la superposición con los insertos de afilado, pero que sí superpongan los bordes del cuerpo del afilador. |
| Lado del filete 1/2 | (solo recto)Controla los filetes a ambos lados del rectángulo. |
| Desplazamiento X/Y. | Ajuste el agujero para que esté desalineado del centro cuando se trate de insertos de afilado descentrados. |
| Cantidad de biselado. | Controla el bisel alrededor del borde del agujero. |
Es necesario ajustar todos los valores de la tapa para que se ajusten a tu afilador.
Offset puede requerir múltiples intentos para hacerlo bien. Una solución más simple para los insertos descentrados es un agujero rectangular que bordee la cara superior del afilador.
Contenedor
Los contenedores de afeitado vienen en tamaño grande y pequeño, tanto para configuraciones individuales como dobles. Asegúrate de seleccionar el contenedor correctamente configurado para el tamaño de tu tapa.
Exportar
Exporta (2) el soporte y (3) la tapa por separado de Blender. Selecciona uno, navega hastaArchivo > Exportar > STL.. Asegúrate de que "Solo selección" esté habilitado. Establece "Escala" en 1000.
Impressión y ensamblaje.
PLA y PETG son intercambiables. Dependiendo de si desea un contenedor claro, el PETG transparente generalmente produce mejores resultados y puede combinarse con una tapa de PLA. Mantenga la tapa y las piezas del soporte de un material consistente.
Imprime todos los objetos orientados; ajustes estándar, sin soportes. Para las partes transparentes,Estos ajustes.Son un buen punto de partida (debido a que la transparencia de la orientación de impresión se reduce).
Si introduce un desfase, asegúrese de que la orientación sea correcta antes de fijar el soporte a la tapa. Apriete los tornillos con firmeza sin apretarlos demasiado. Tenga en cuenta que los hilos de plástico son más fuertes en su primer uso, y al retirarlos puede ser necesario volver a imprimir la parte del soporte.
