Módulo convertidor XL4015 DC-DC de reducción de voltaje (CC&CV) con carcasa, con conector DC-022B como entrada. Versión sin conector.Está aquí..

DC-022B (o, a veces, 0022B) es un conector de montaje en panel de 5,5x2,5/5,5x2,1/3,5x1,35. Necesitas aplanar los pines del conector, preferiblemente de forma simétrica en el centro, para que encajen en el módulo DC.

La parte superior tiene varias opciones de orificios - estándar, solo LED y en blanco - puedes verlos en la imagen. La parte inferior también tiene opciones estándar y en blanco.

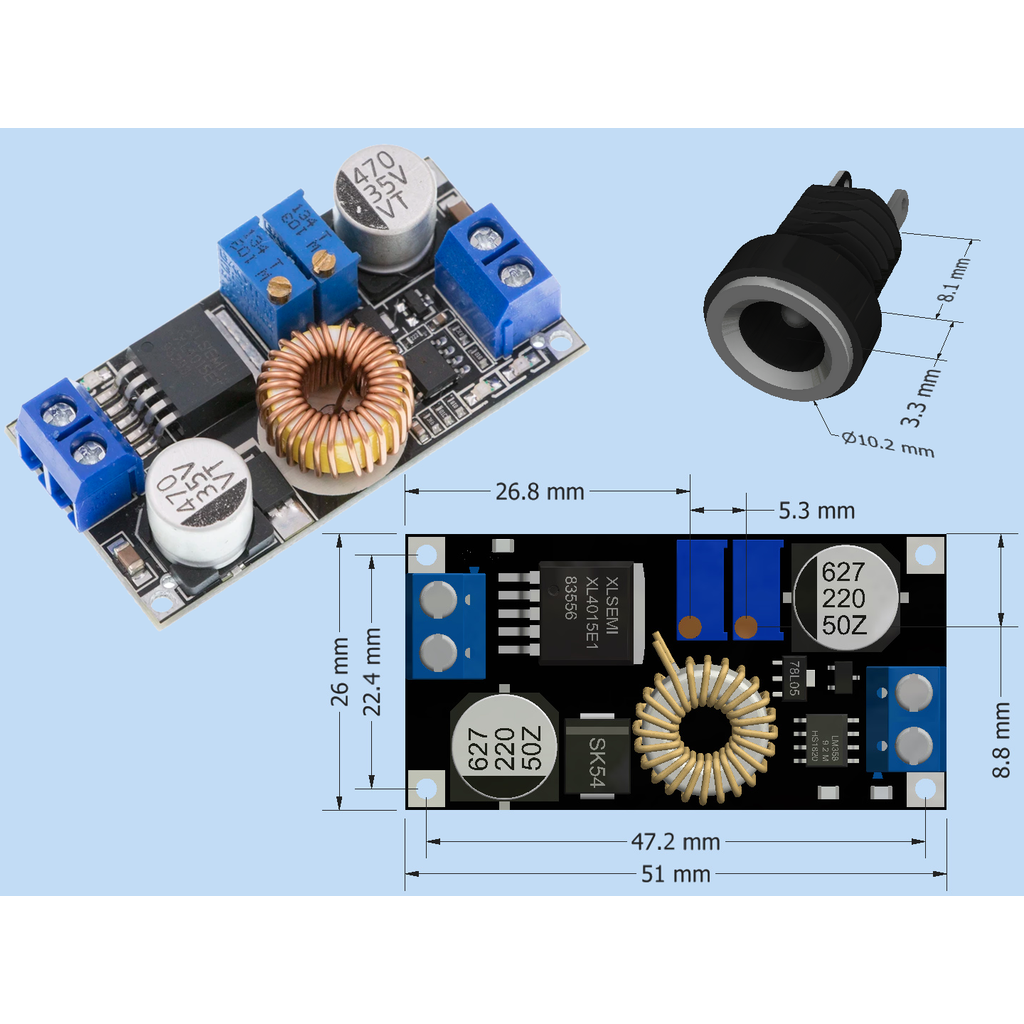

El módulo tiene una bobina horizontal. Dado que el diseño de los componentes del módulo varía dependiendo del fabricante, consulte la imagen para ver las dimensiones aproximadas.

Modelos usados:DC-022By modificadoMódulo XL4015.

RAMPS1.4 FDM personalizado.

No importa.

Boca 0.3 - anchura de extrusión 0.36, altura de capa 0.15

Utilicé la dirección de contorno de adentro hacia afuera. Si usas la misma configuración, imprime el modelo inferior con el sufijo "gap0.4". Tiene un espacio de 0,2 mm con la parte superior en cada lado, que será "compensado" por el slicer y la flacidez. Utiliza un modelo sin espacio si tienes una impresora precisa - en él, los tamaños de las piezas entrelazadas son iguales.
