설명

유튜버 'The TechnoMiner'의 영상에서 영감을 받아, 쉽게 조립할 수 있는 USB-C 컴퓨터 팬 컨버터를 만들었습니다.노크타제 자작품에서 남은 몇몇 PC 팬들을 재사용하고 싶었습니다. 이 디자인은 자석과 케이블 바인더 외에는 추가적인 하드웨어가 필요 없습니다. 지원물 같은 것은 필요 없지만, 베이스에 있는 몇몇 얇은 부분은 아주 좋은 접착력이나 몇몇 브림이 필요합니다.

선택적으로,노크타그리고/또는노크타빌드에서 사용할 수 있습니다.

제 인쇄 설정

• 재료: PLA 매트
• 레이어 높이: 0.2mm
• 채우기: 15% 3D 하니커브
• 벽: 3개
• 지원: 없음

자재 목록

이 건물을 만들 때 사용한 재료들입니다.

• 4개의 6mm x 3mm 자석(또는 6mm x 6mm 도일스도 스리서에서 직접 사용하여 인쇄할 수 있을 것입니다)
• 구성 요소를 연결하는 몇몇 케이블들.
• 1개USB-C 디코이
• 1개스텝 다운 버크 컨버터.
• 1개PWM PC 팬 컨트롤러.
• 1개의 120mm 12V 팬
• 4배 케이블 바인더나 충분히 긴 나사(아마도 m3x30이나 m4x30일 것 같지만, 여기서 구하기가 정말 어려워서 그 옵션을 확인하지 않았어요)

조립 지침

전자제품의 경우, 저는 이 우수한 모형의 지침을 따랐습니다.https://makerworld.com/en/models/1019135-soldering-fume-extractor-usb-c-open-source.

1. 모든 인서트에 프레스 피트 자석을 설치하고, 만일 잘 끼지 않는다면 접착제를 사용하세요.
2. 조정 가능한 경우 디코이를 15V로 설정하십시오. 이는 전원 공급 장치가 15V를 더 잘 지원하기 때문입니다. 만일 충전기가 요청된 전압을 지원하지 않는 경우, 그것은 그저 5V로 기본으로 설정되며, 팬을 회전할 수 없습니다.

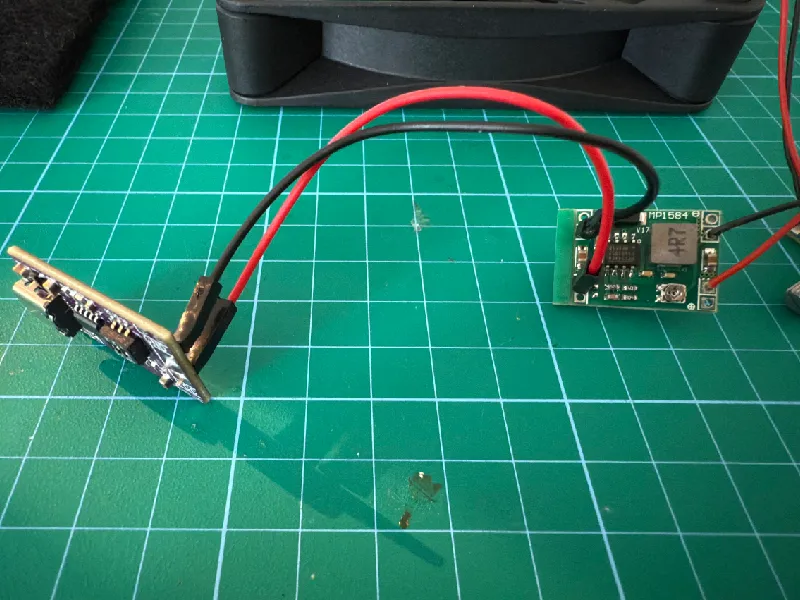

3. USB-C를 버크 컨버터 입력에 용접하세요. 또한 버크 컨버터가 조정 가능한 경우 12V를 출력하도록 설정하세요.

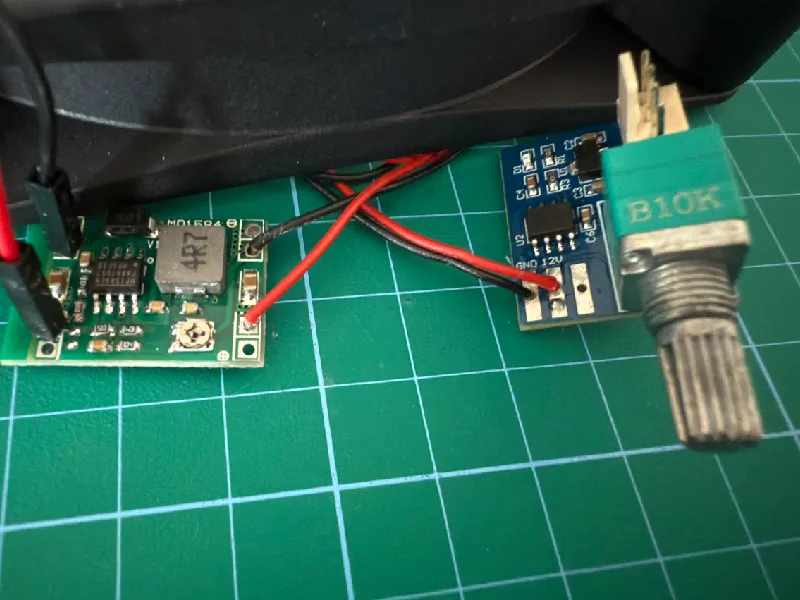

4. 버크 컨버터 출력을 PWM 컨트롤러 입력에 납땜하세요.
5. 팬을 PWM 컨트롤러에 연결하세요.
6. 전자 상자의 구멍에 PWM 컨트롤러를 넣고 제공된 너트로 고정하세요.

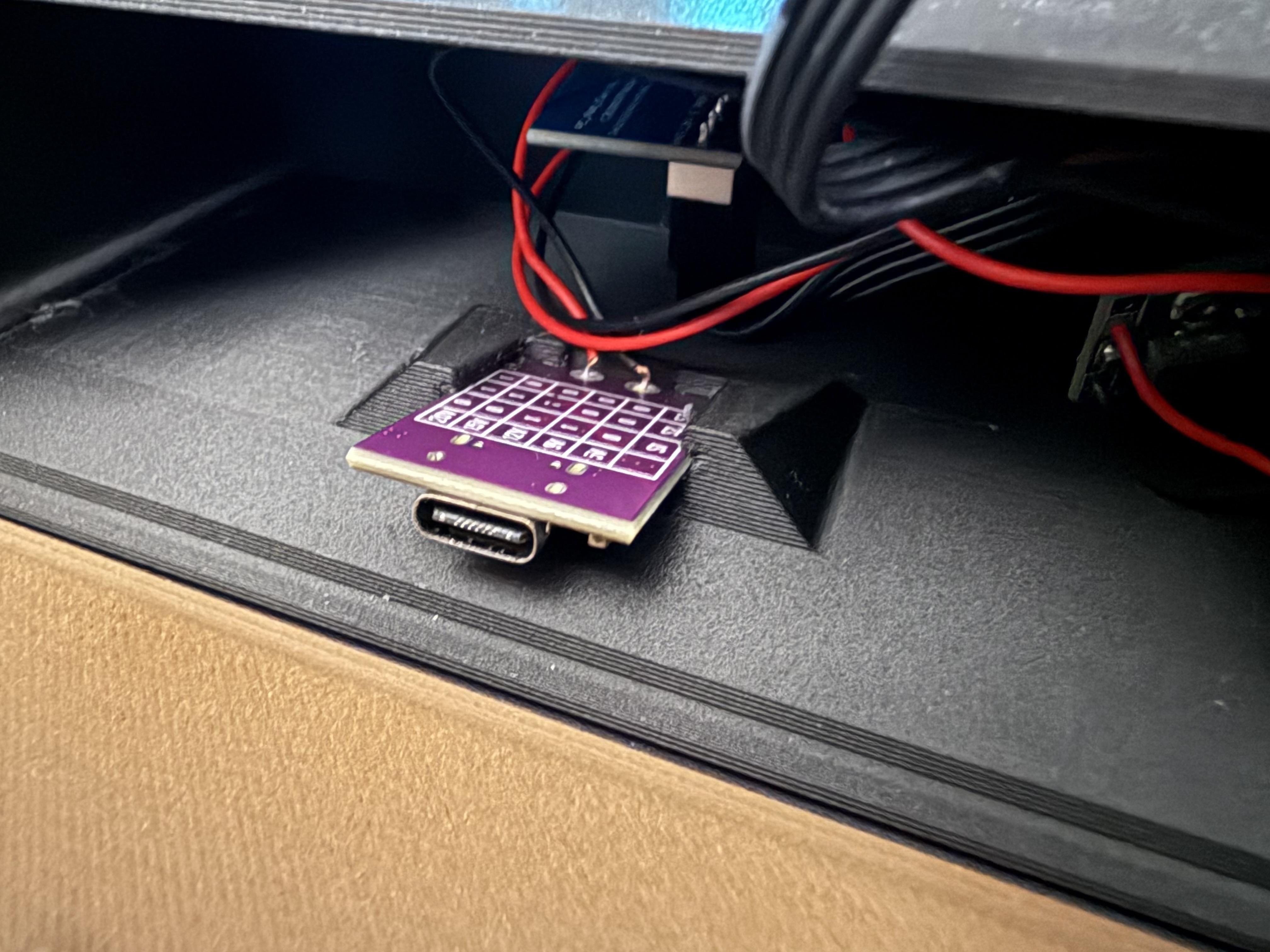

7. USB 포트가 보드의 아래쪽에 있는 것을 확인하며, 베이스 내의 트레이에 USB C 디코이를 배치하십시오.

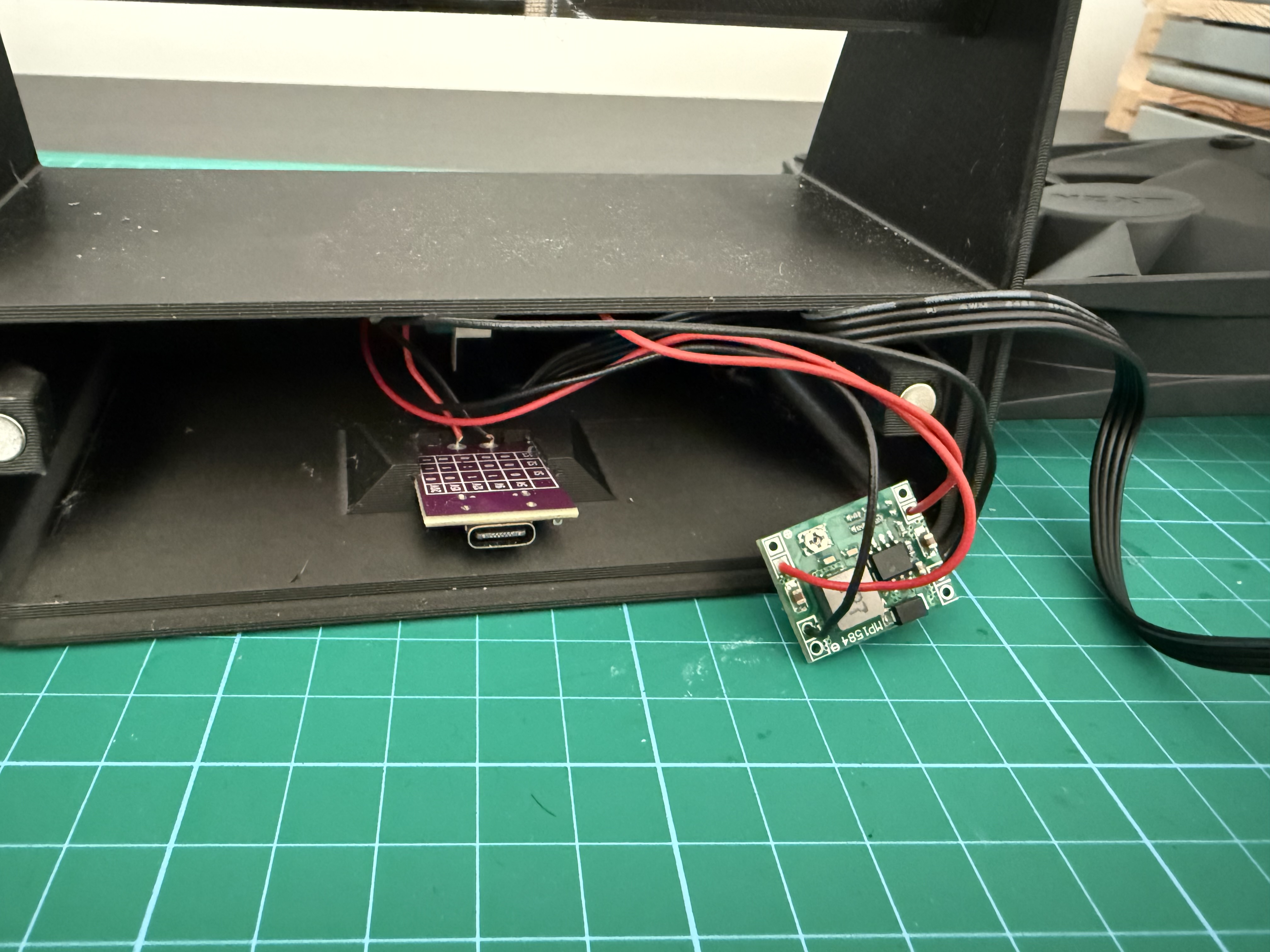

8. 모든 케이블과 버크 컨버터를 상자 안에 넣어 두세요.
9. 팬 케이스에 팬을 넣고, 원하는 경우 팬 그릴과 부스터를 모두 끼워넣으며, 케이블 바인더나 몇몇 기계 나사로 고정하세요.
10. 2개의 인쇄된 나사를 이용해 팬을 베이스에 고정하세요.

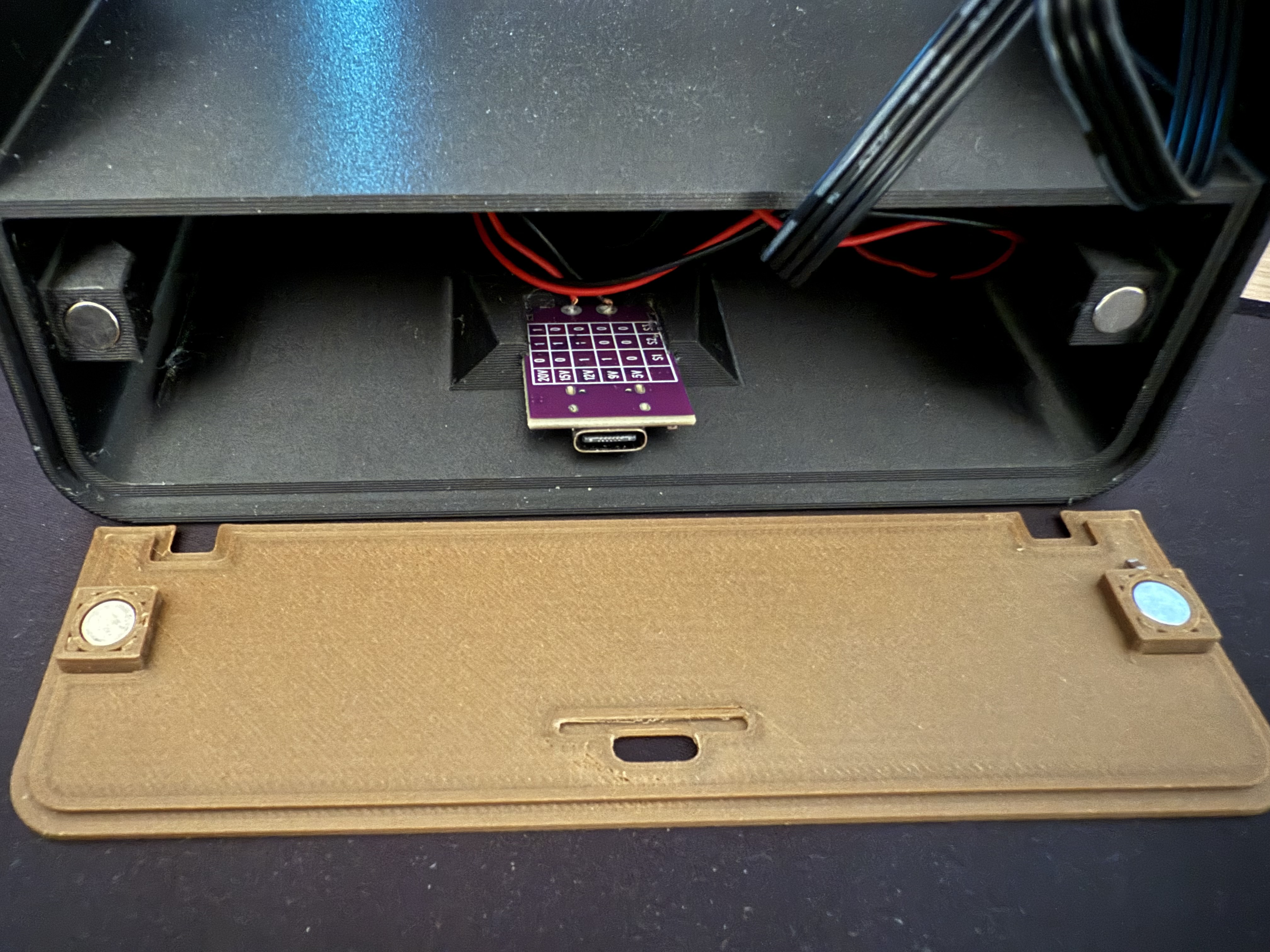

11. 전자 상자 커버를 끼우면서, 팬 케이스를 개구부 중 하나를 통해 배치하도록 하십시오.
12. 포트니오미터 샤프트의 노브를 프레스 피트하세요.
