Sé que muchos verán esto y se rascarán la cabeza preguntando: "¿por qué lo puso allí? Se caerá en el primer aterrizaje". - El caso es que no estoy haciendo muchos aterrizajes ni saltos, para ser sincero. La bicicleta con esa horquilla redonda la usé en viajes familiares con mis hijos, donde el padre (yo) necesita llevar el agua para los niños - ahora tengo 2 puntos de mont

Espero que la gente encuentre esto lo suficientemente útil y tal vez monte otras cosas también, como botellas de agua.

Paramétrico.

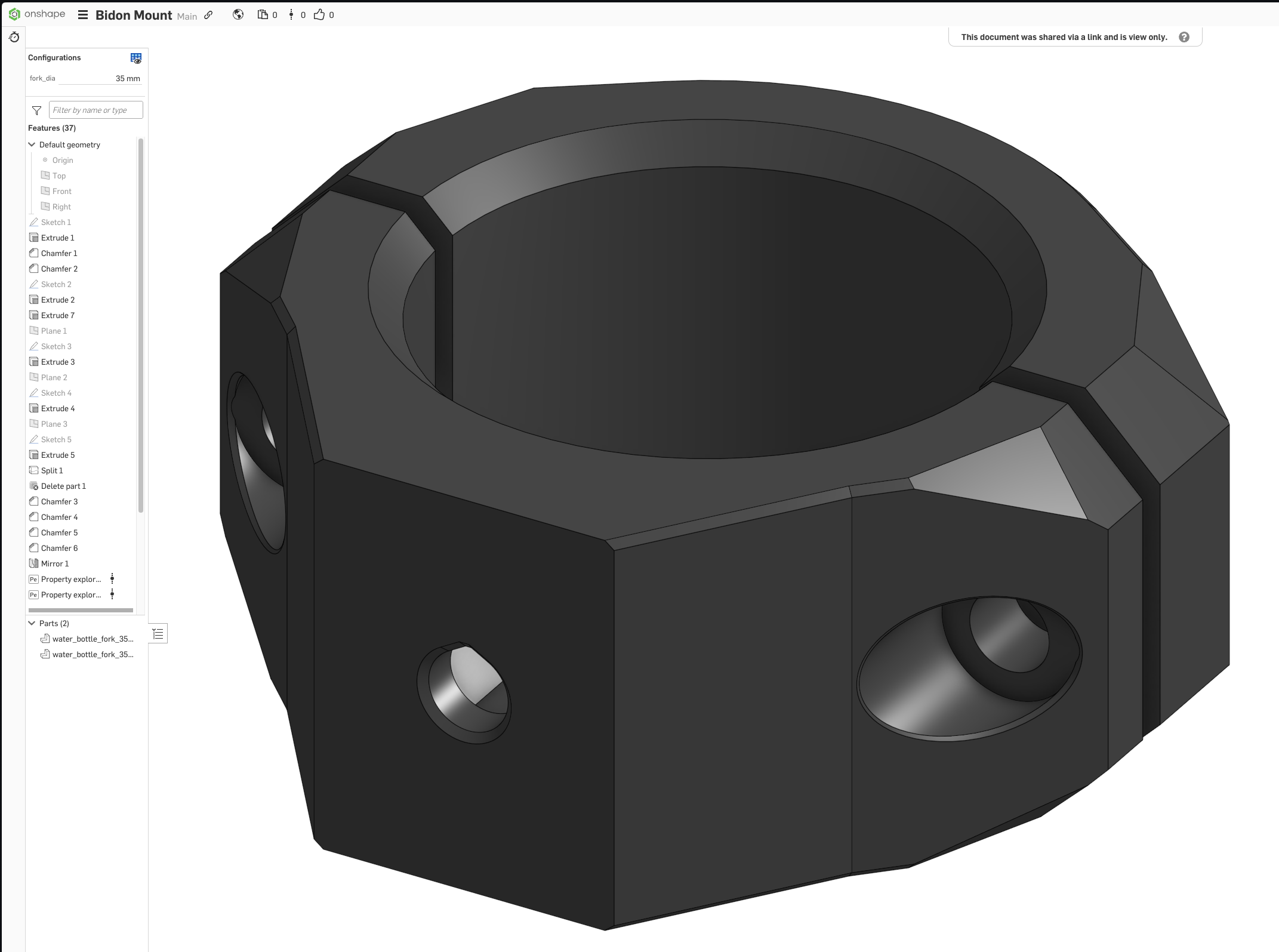

El diseño es paramétrico, lo que significa que puedes ir adonde diseñé la parte.. Y elige el diámetro de tu horquilla - el valor por defecto es de 42 mm de una RockShock. El diseño añadirá 0,2 mm de tolerancia - si pones 42 mm, obtendrás un agujero de diámetro interno de 42,2 mm.

(Vea la esquina superior izquierda para la entrada)

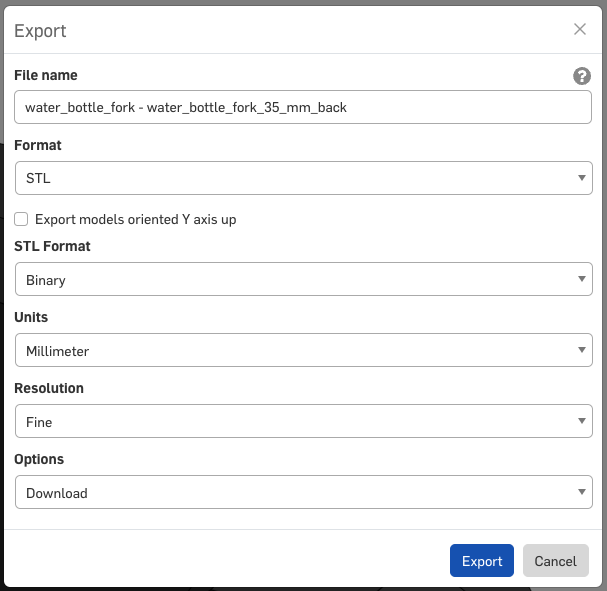

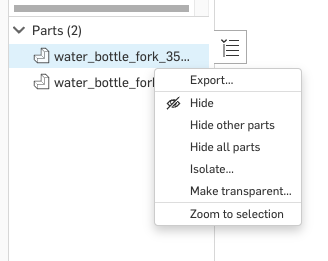

Una vez que estés satisfecho con el tamaño, simplemente exporta los dos archivos y córtalos.

Lista de materiales

Asamblea

Puede que quieras envolver tu bicicleta con una cinta (como "cinta eléctrica") que evitará que la horquilla se raye.

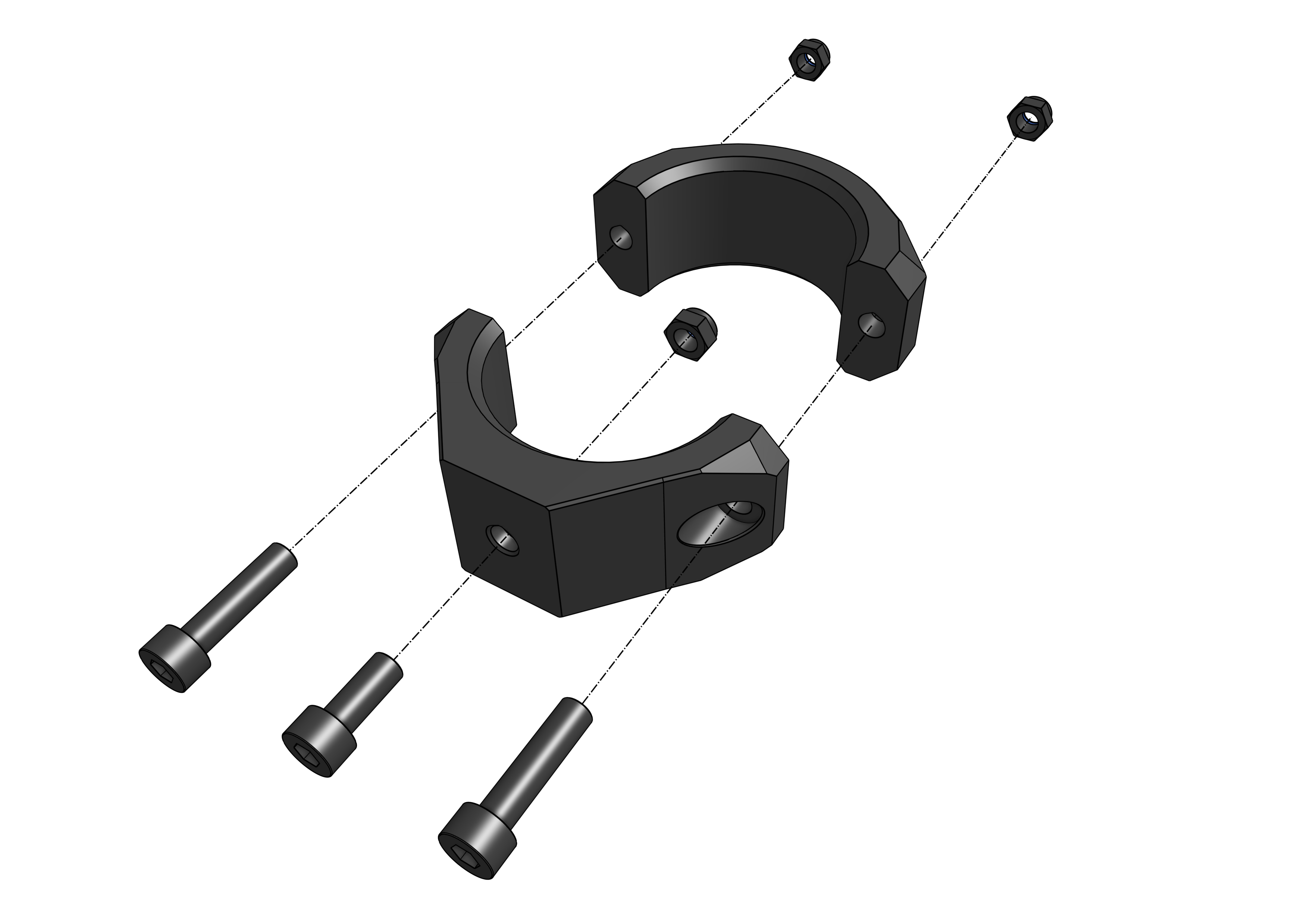

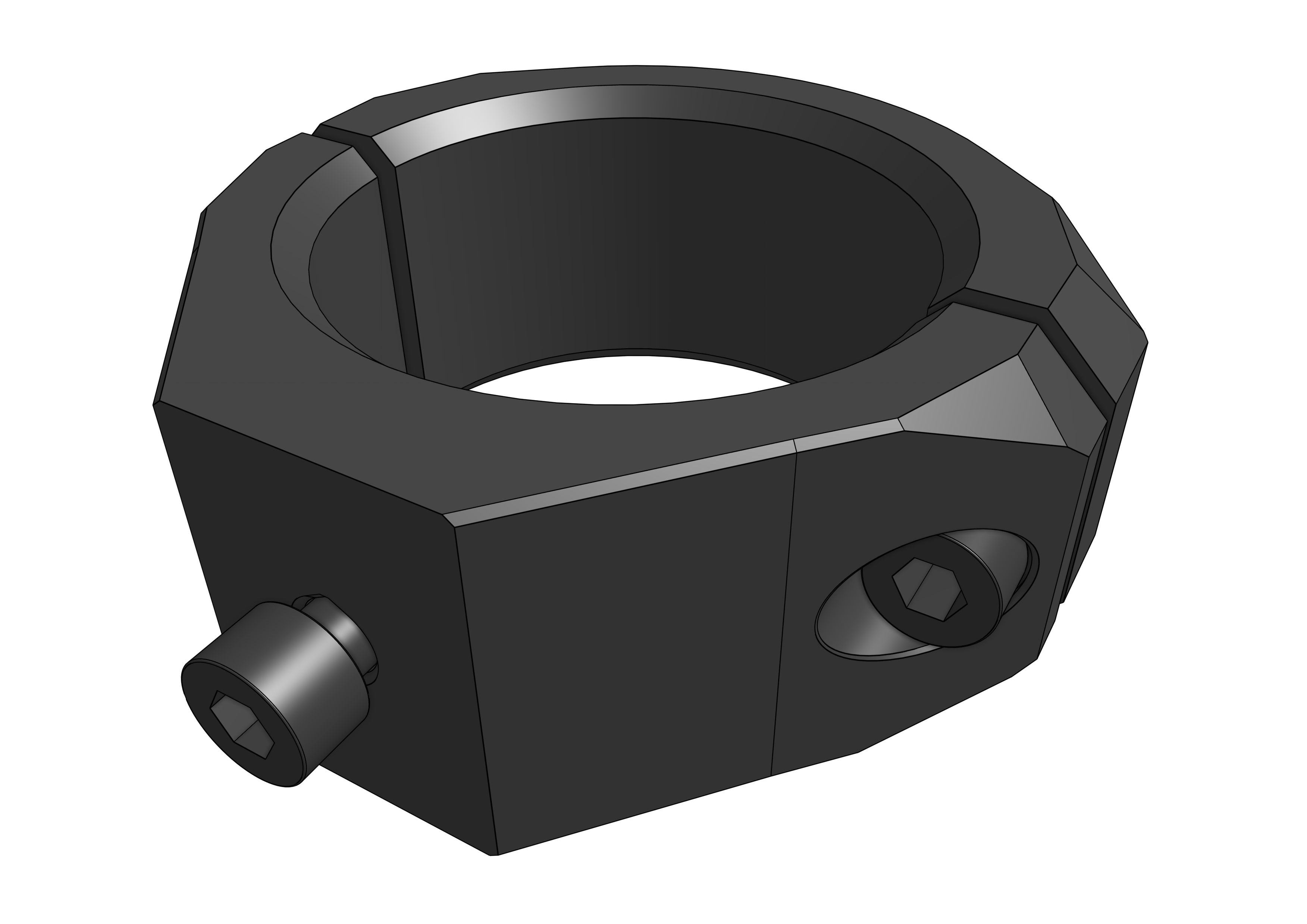

Jale los tornillos en las dos partes. Luego, sujete las partes en la bicicleta y atorníllalas juntas con los tornillos M5 x 20 mm. Eso es todo.

Instrucciones de impresión.

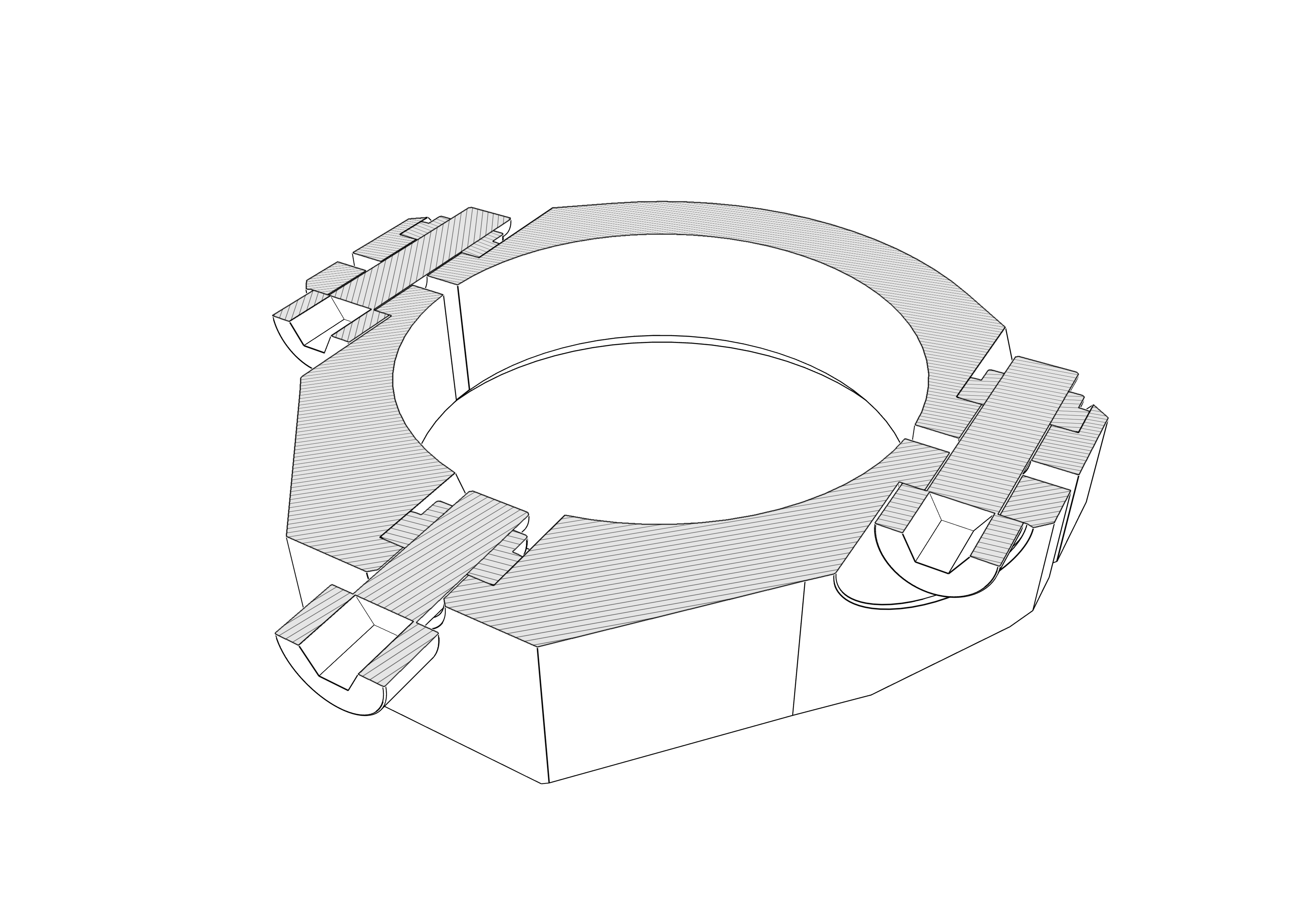

Imprime en la orientación en la que se exportan los archivos. Las piezas están diseñadas para imprimirse rápidamente con una altura de capa de 0,3 mm, pero puedes ir más bajo si lo deseas. Le di a las mías 3 x 0,45 mm de anchura de perímetro y un 15% de relleno - son lo suficientemente fuertes. PETG es probablemente la mejor opción aquí.

No imprimes con PLA, ya que se aflojará con el tiempo.
