Estuche de matriz LED 16x16

Características:

• Se ajusta a la matriz LED estándar de 16x16.
• Conector de alimentación oculto en la parte trasera.
• Soportes internos para el panel.
• Mucho espacio para que la placa de desarrollo controle la matriz de LED.

Está diseñado para alojar un ESP32 o ESP8266 que ejecute algo como WLED ()

Alimentado a través de un bloque externo de 5V DC.

Puedes ver este video en YouTube para ver cómo construir este tipo de matrices de LED.https://www.youtube.com/watch?v=WSex5f1qzH8

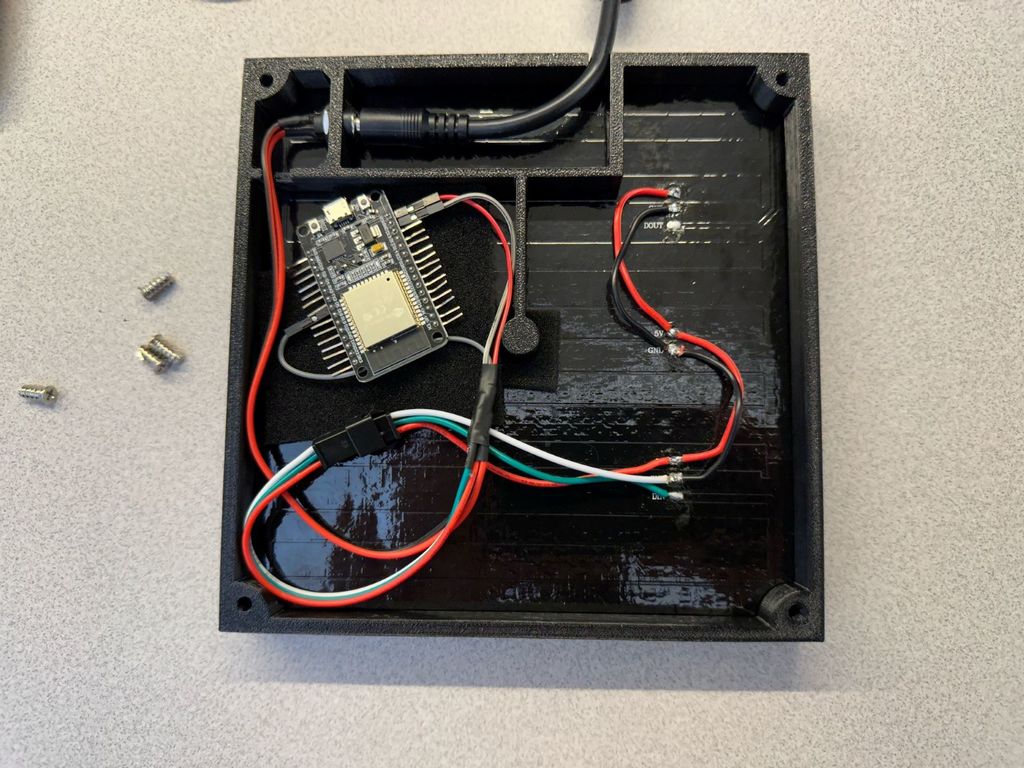

"Make it work" hizo un gran video usando la carcasa original. Personalmente, no soy fan de conectar el ESP directamente a la placa y, en su lugar, construí un enredo de cables desordenado.

Hay algunas opciones con el difusor:

Opción frontal 1) Las primeras 2-3 capas de la cuadrícula RGB se imprimen con filamento transparente. Pausa la impresión después de las capas sólidas y continúa con filamento blanco. La luz será brillante, pero obtendrás un poco de sangrado entre los píxeles.

Opción frontal 2) Las primeras 2-3 capas de la cuadrícula RGB se imprimen con filamento blanco. Pausa la impresión después de las capas sólidas y continúa con filamento negro. La luz estará atenuada y no obtendrás mucha sangrado entre píxeles. (Esta es la versión final con la que me decidí)

Una primera capa perfecta es obligatoria.

En el interior hay un soporte central para el panel LED. Puse un poco de espuma ligera entre el soporte y la matriz. Si realmente quieres ser avanzado, podrías cortar una gran pieza de aluminio de 0,4 mm de espesor y deslizarla debajo de toda la matriz. (Esto proporcionaría un buen disipador de calor para los LED's) El marco principal incluye una sección con muescas para encajar en un panel de metal. También he incluido un

La parte posterior y el marco principal se pueden imprimir en cualquier color.

La parte delantera presiona contra el marco principal. Es un ajuste moderadamente apretado. Si está un poco suelto, puedes usar unos puntos de pegamento o masilla de cartel para mantenerlo todo en su lugar. (Para mí, el ajuste fue lo suficientemente apretado)

Para los tornillos. Utilicé tornillos estándar de ventilador de ordenador. Necesitas ir despacio y con cuidado, ya que es bastante apretado. (Simplemente trabajé lentamente los tornillos dentro y fuera la primera vez para cortar los hilos)

Información del archivo:

• 16x_16_Main_Frame (Remix) - conector oculto.stl = Este es el marco principal con un conector de jack de barril oculto en la parte posterior.
• Parte trasera 16x16 (Remix) - conector oculto.stl = Esta es la parte trasera correspondiente para el marco con el conector oculto.
• 16x_16_Insert (Remix) = Este panel es opcional. Se ubica debajo del panel LED y ayuda a disipar el calor. Sería mejor hacer esto de aluminio.
• Matriz LED 16x16 frontal con marco (Remix).stl = Este es el difusor y la rejilla.
• Matriz LED 16x16 frontal con marco (Remix) - thin.stl = Este es el difusor y la rejilla. El difusor es un poco más delgado. (2 capas en lugar de 3. Es mucho mejor que la versión de 3 capas... pero no es tan fuerte.) Usé este al final. Solo tenga cuidado durante la instalación.

Aquí están las partes principales que usé:

• Panel LED -
• Versión de 2.1 mm de Barrel Jack -
• ESP32 WROOM 32D - Muchos modelos disponibles. Tenía uno por ahí. Hay mucho espacio dentro de la caja para una placa mini o de tamaño completo. Recomiendo usar el ESP32 en lugar del ESP8266. Por el costo extra de alrededor de $1, la velocidad de procesamiento adicional vale la pena. (especialmente si activas las características avanzadas y conectas micrófonos, etc.)

¡Por favor, deja un comentario si logras hacer esto!

Ajustes de impresión.

Marca de la impresora:

Prusa.

Imprimadora:

I3 MK3S.

Balsas:

No.

Apoya:

No.

Resolución:

.20 funciona bien.

Relleno:

Sólido.

Filamento:Cualquiera, prefiero PET.

Se requiere blanco o transparente para las primeras pocas capas.
