Это чехол для Raspberry Pi HQ Cam (того, который с адаптером C-mount), предназначенный для установки его прямо на так называемый "чехол с полной защитой" для Raspberry Pi 4, и обеспечивающий достаточную устойчивость, чтобы вы могли установить его вместо адаптера для окуляра на микроскопы, использующие окуляры диаметром 23,2 мм (но его также можно адаOpenFlexure.На Raspberry Pi вы можете превратить свой старый, скучный аналоговый микроскоп в новый современный цифровой микроскоп.

На фотографиях выше также есть несколько примерных фотографий, сделанных с помощью этой камеры:

• Гиалиновый хрящ трахеи (4x, 10x, 20x, 40x)
• Радиолярии (4х объективная линза)

Материалы (список компонентов):

• Камера-адаптер ToupTek (адаптер с креплением C-mount для окуляра FMA100).
• Камера высокого качества для Raspberry Pi (RPI-HQ-CAM)(тот, с C-mount)
• Компьютер Raspberry Pi 4 модель B, 4 ГБ ОЗУ, комплект Full Armor.

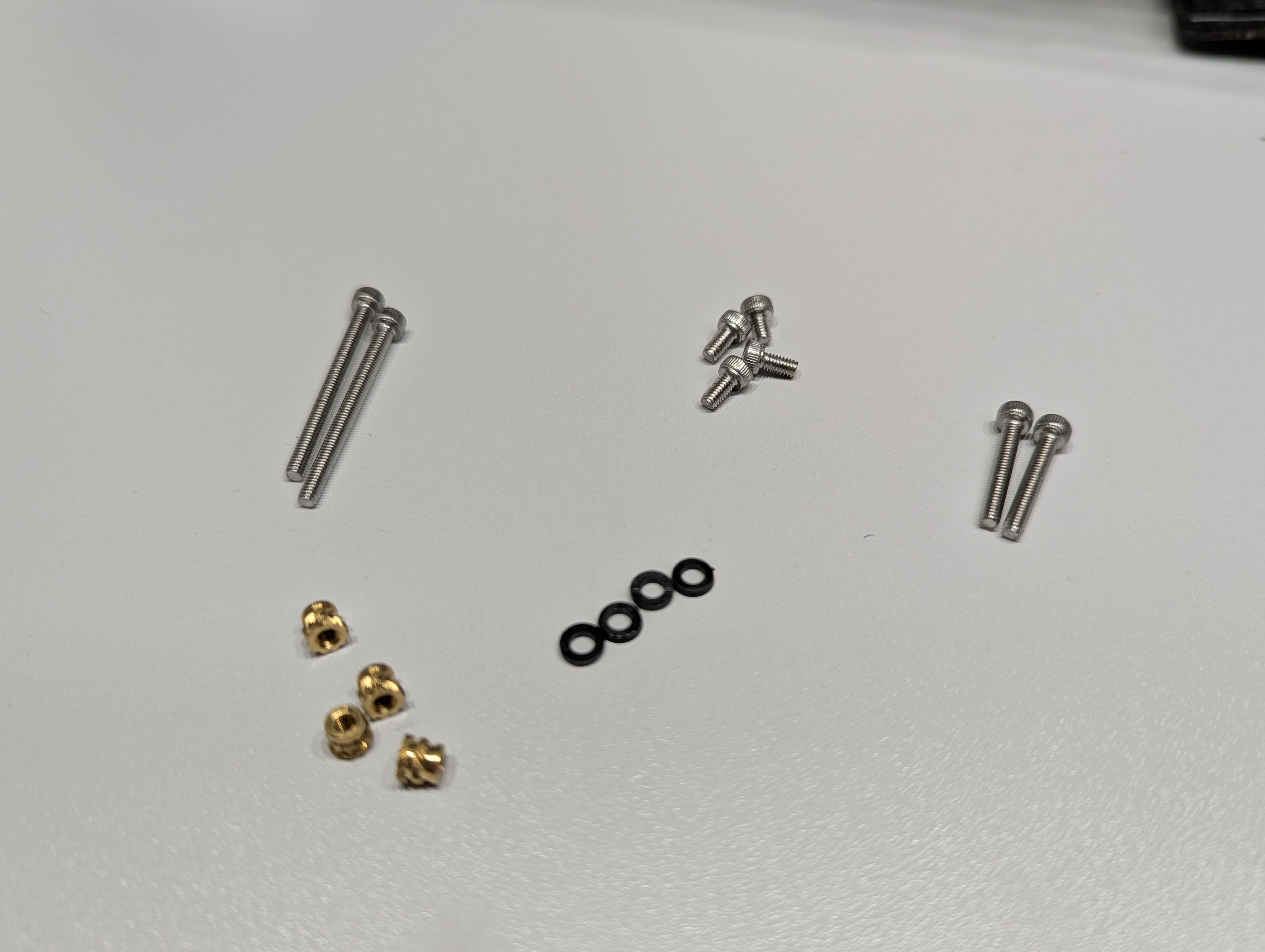

Застежки и крепежные детали:

• 2 хВинты с шестигранной головкой M2.5, длина 30 мм.
• 2 хВинт с шестигранной головкой M2.5, длина 16 мм.
• 4 хВинты с шестигранной головкой M2.5, длина 6 мм.
• 4 хВставка для термофиксации M2.5 x 4 мм.
• Советы по установке SET, например.Совместим с TS100 и TS101.
• 4 хNylon шайбы для M2.5

Использованное программное обеспечение:

• Raspbian-OpenFlexure.(на Raspberry Pi 4)
• OpenFlexure Connect.(Клиентское программное обеспечение на ПК, в качестве альтернативы используйте веб-интерфейс.)

Шаги:

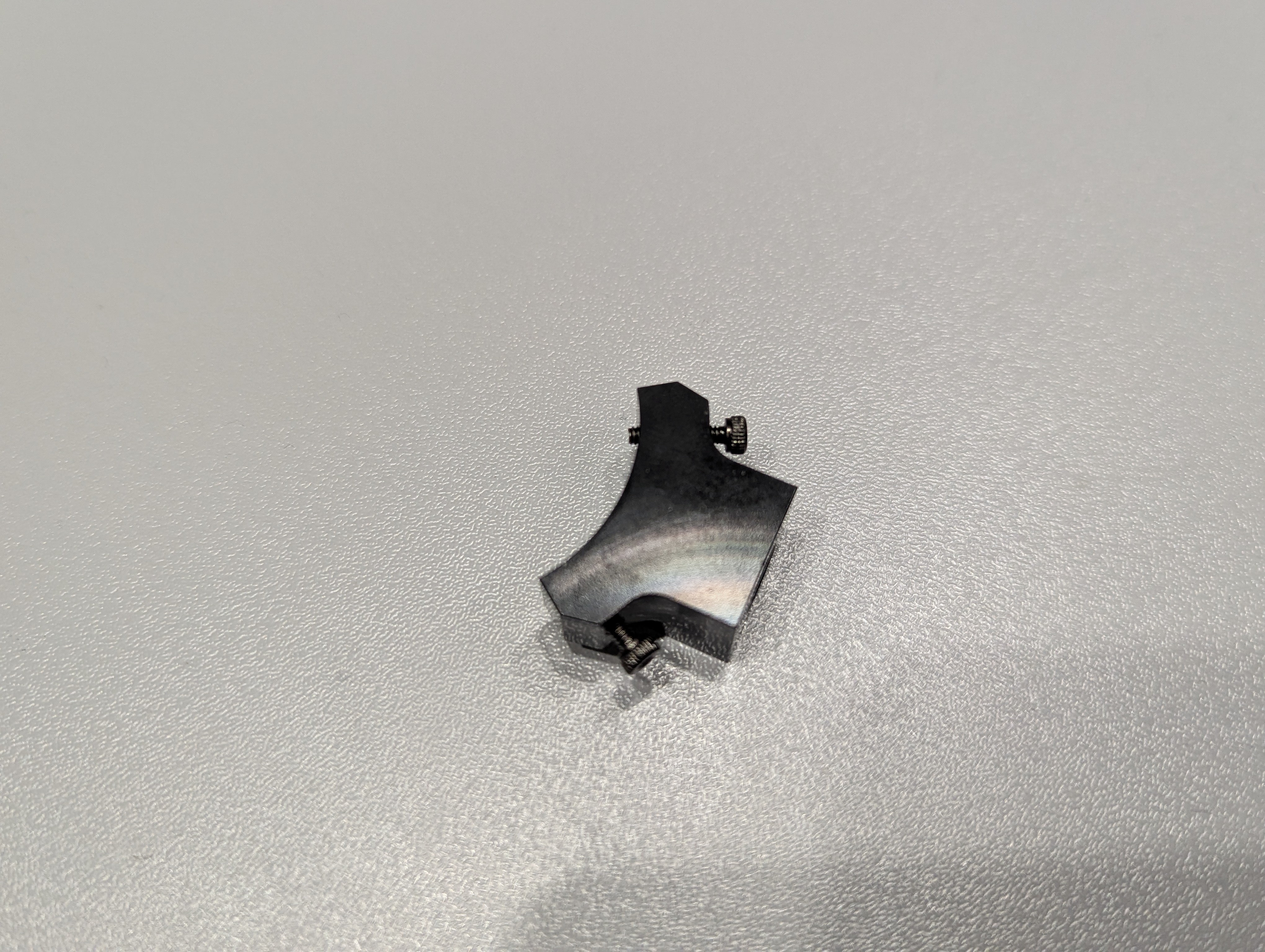

1. Удалите монтажный кронштейн с камеры Raspberry Pi HQ:

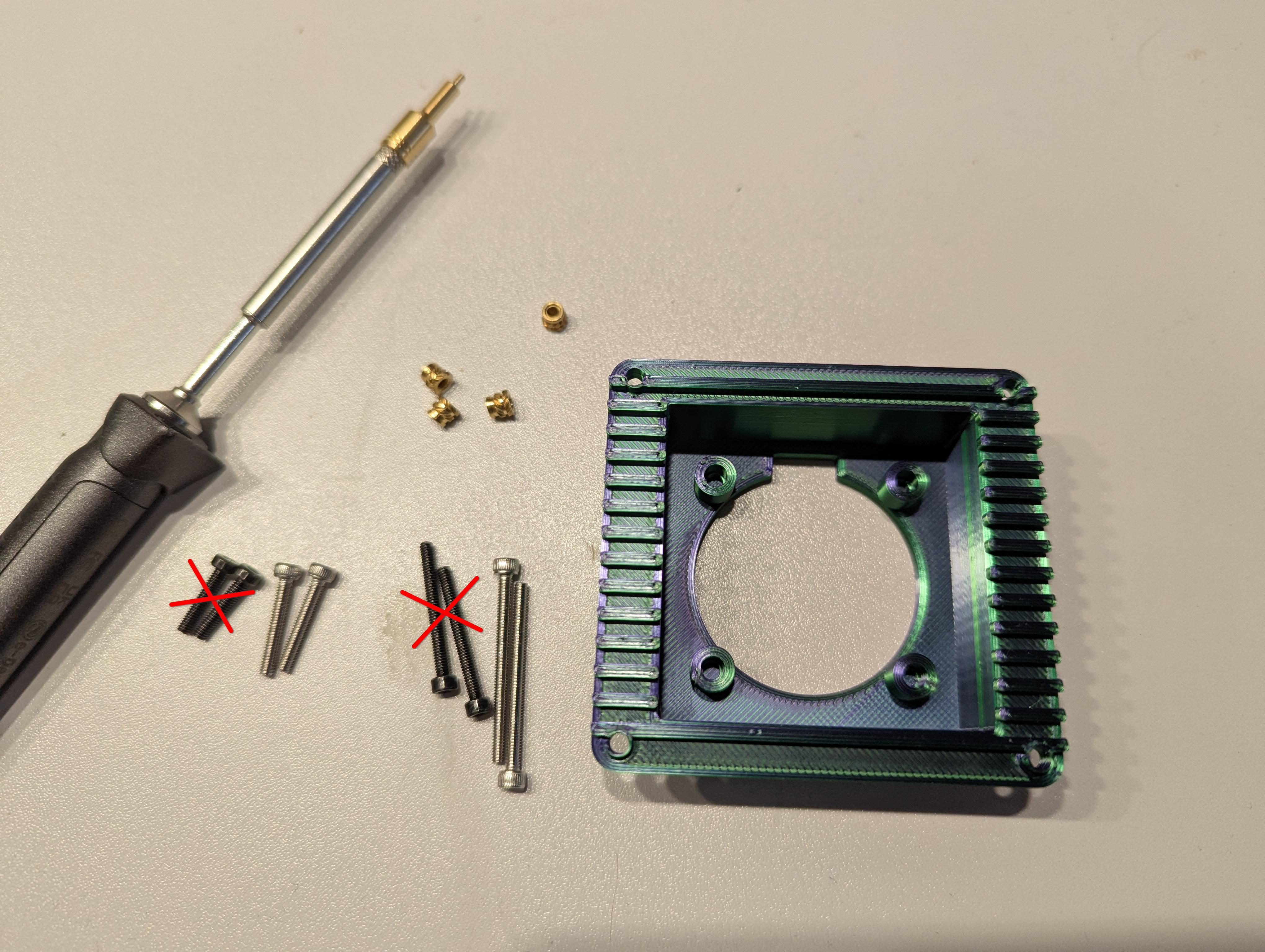

2. Используйте винты из BOM, а не те, которые входят в комплект камеры и корпуса Raspberry Pi:

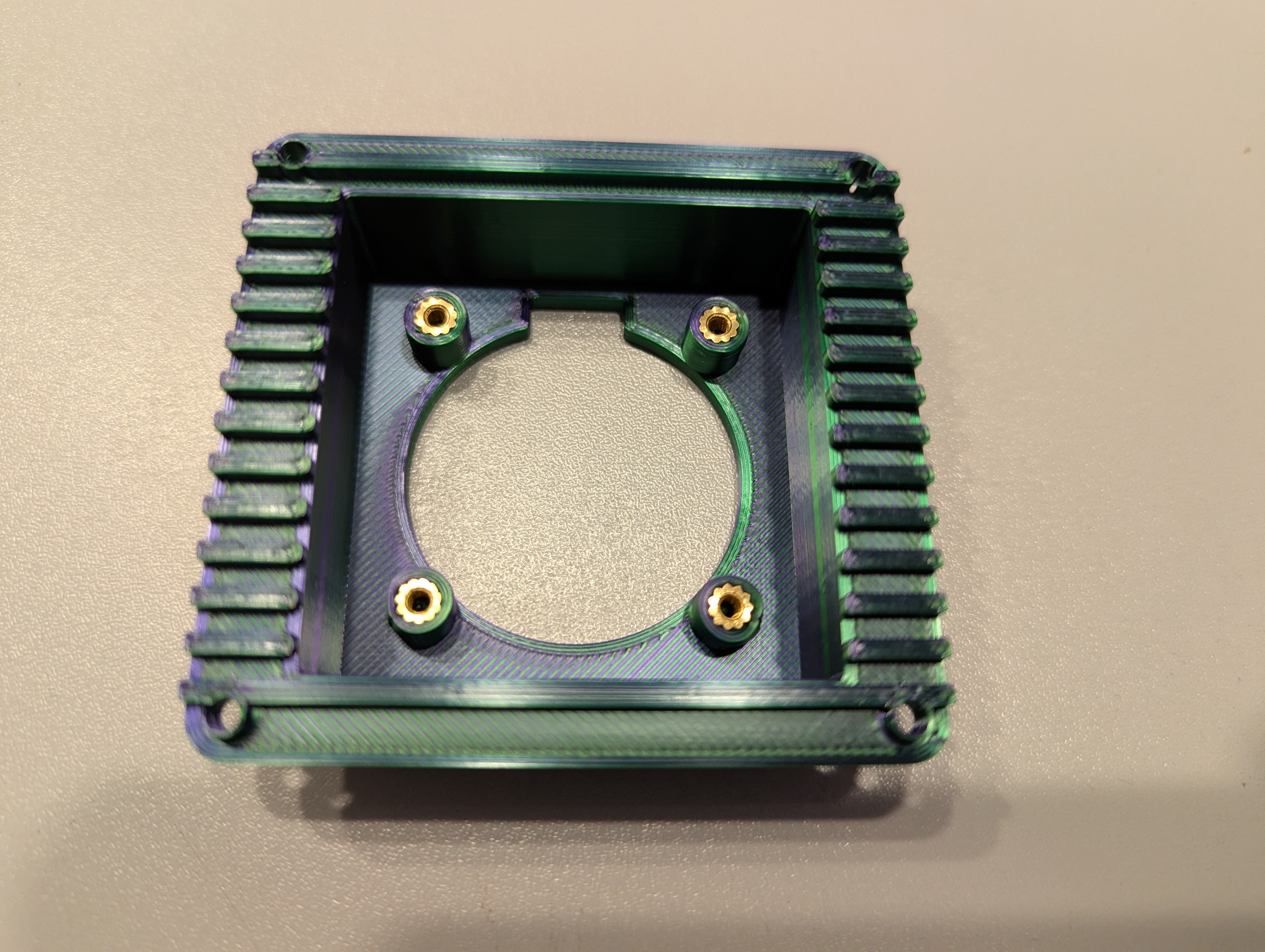

3. Растопите вставки, установленные с помощью нагрева, внутри внутренних крепежных элементов для винтов:

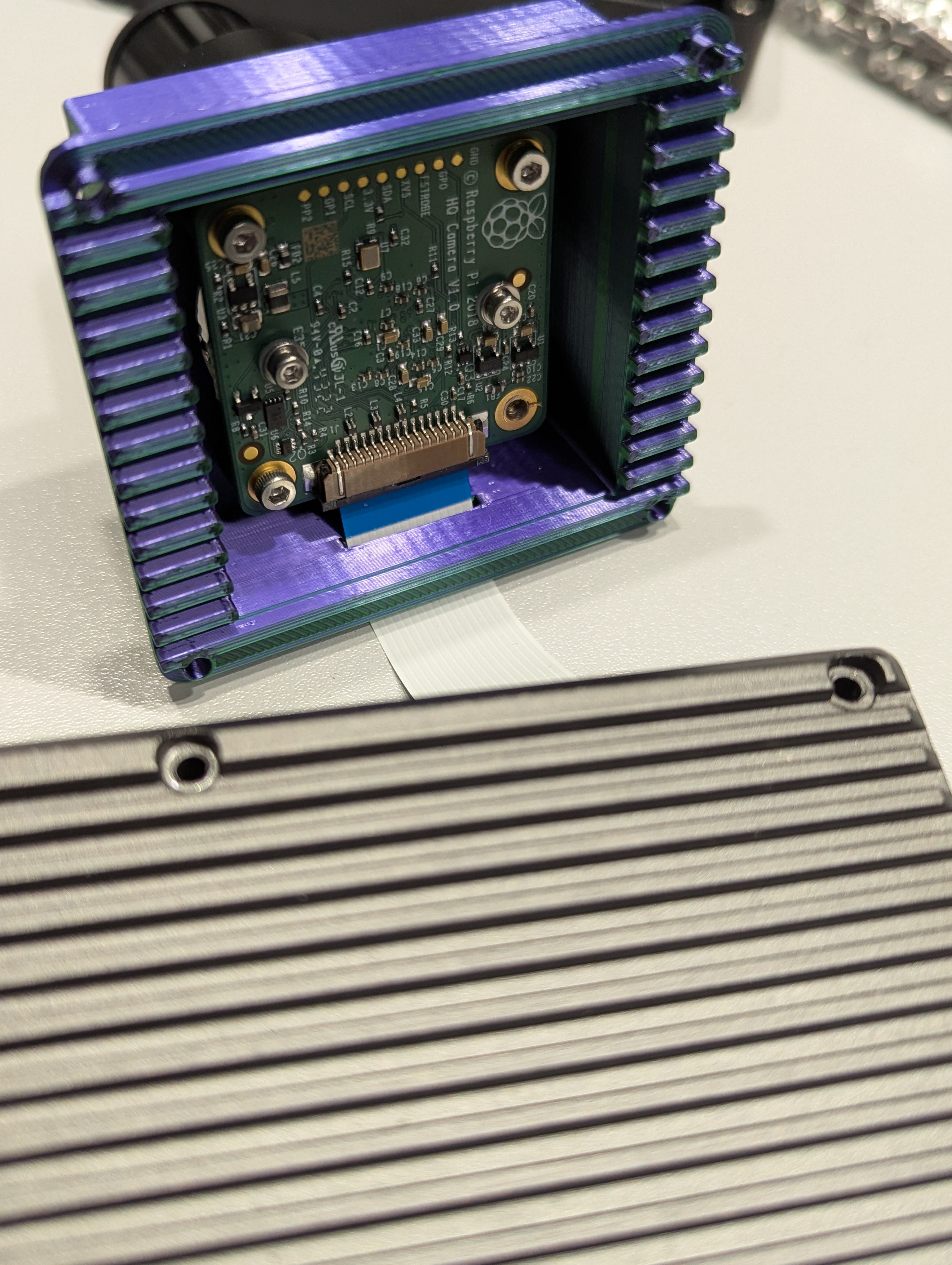

4. Прикрепите камеру к внутренним винтовым креплениям с помощью винтов M2.5x6, протяните кабель через отверстие:

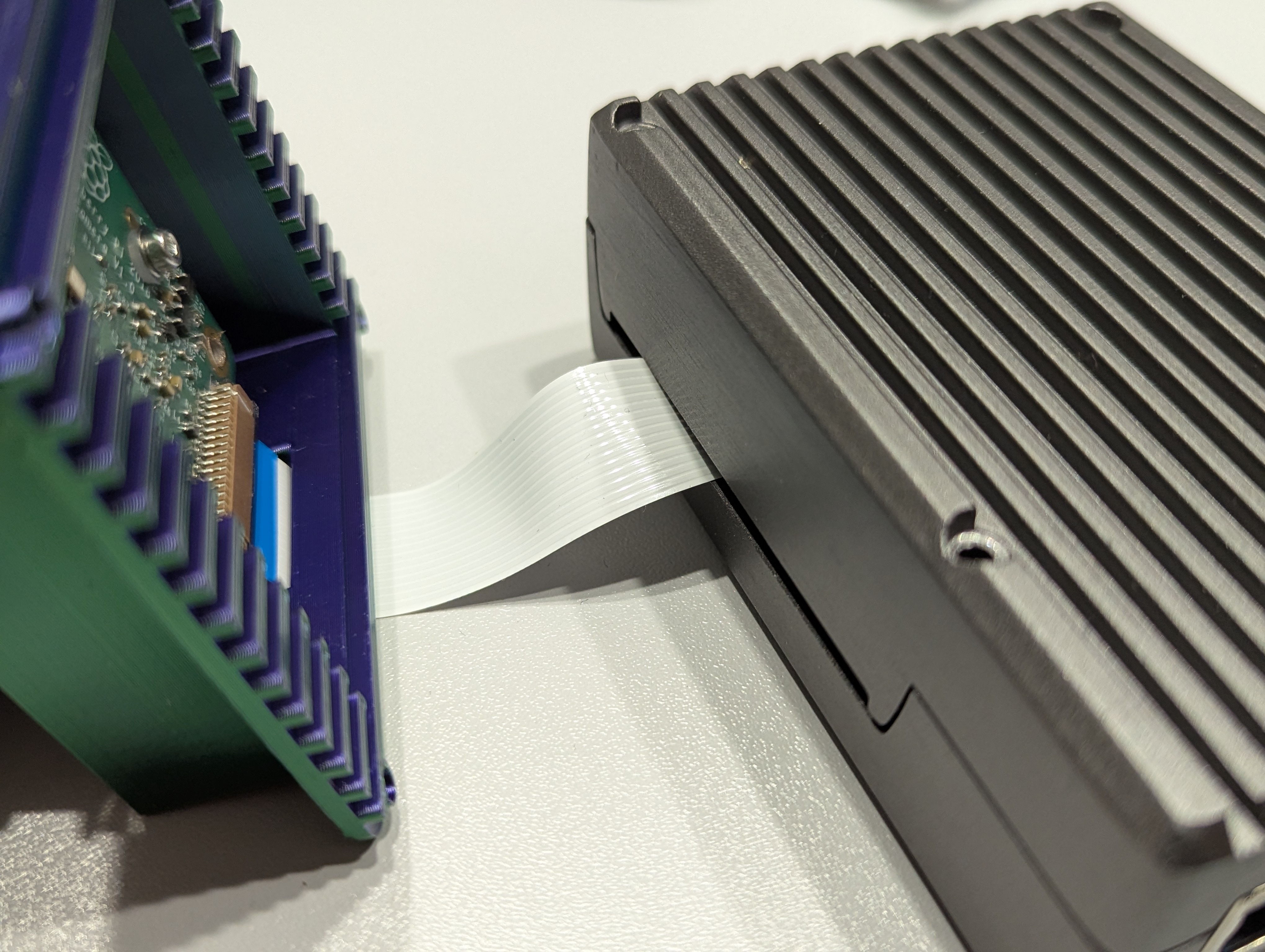

4. Подключите кабель к камере и к Raspberry Pi (с контактами на кабеле, обращенными к плате камеры):

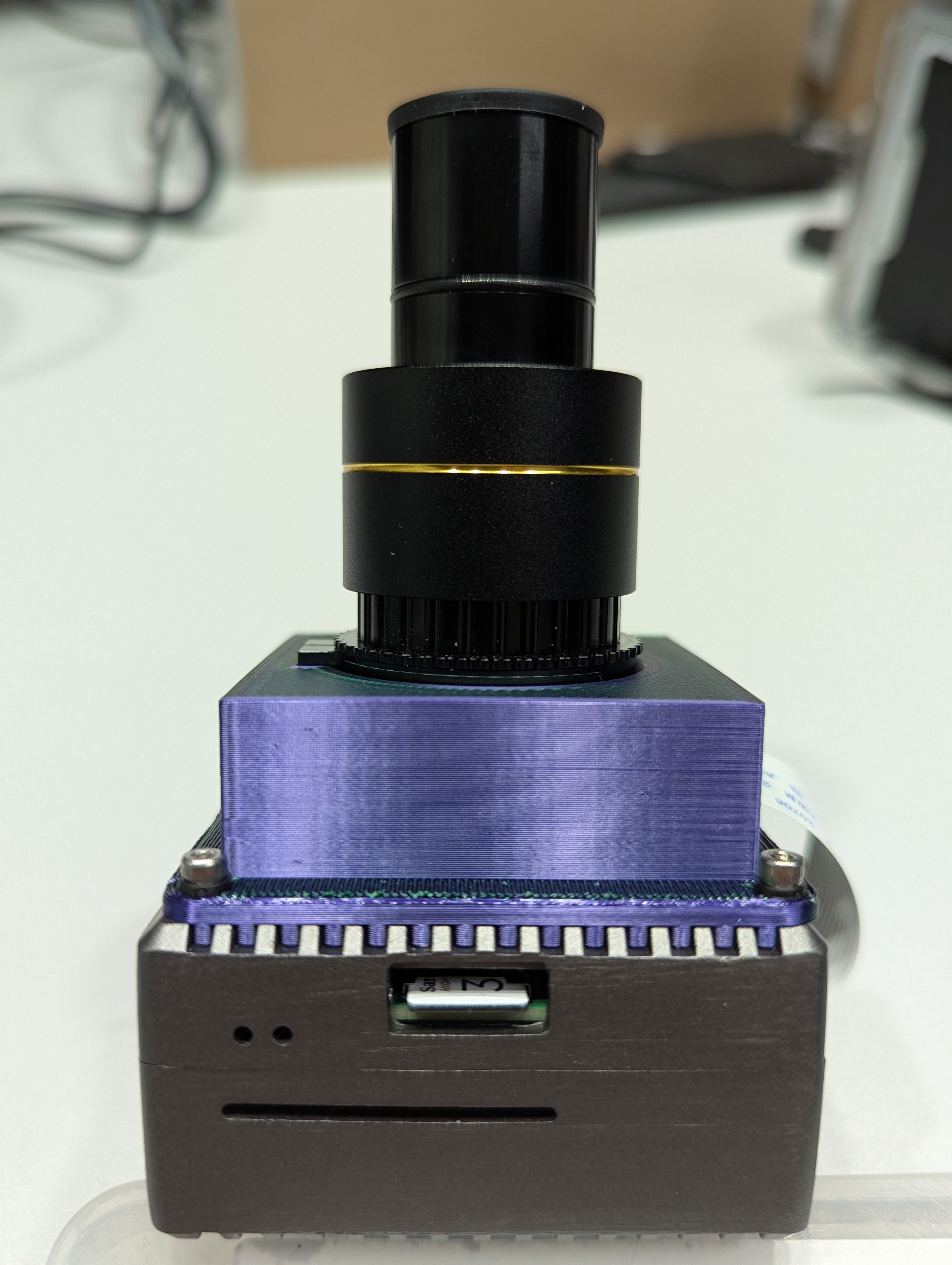

5. Прикрепите корпус камеры к корпусу Raspberry Pi с помощью винтов M2.5x16 и M2.5x30 соответственно:

6. Для настройки камеры мы используемПрограммное обеспечение OpenFlexure..

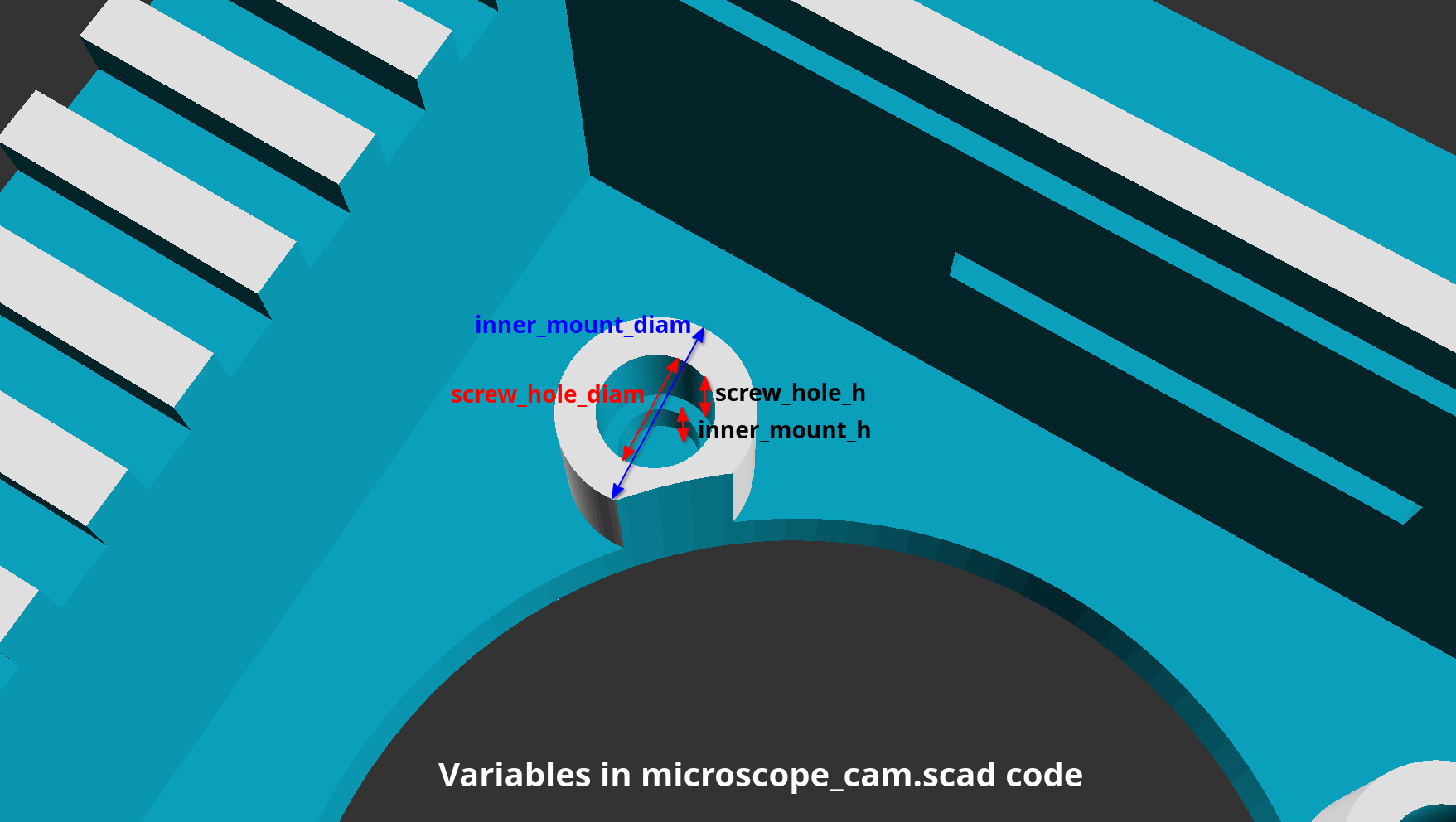

Используя предоставленный код OpenSCAD и Customizer OpenSCAD, этот чехол для камеры полностью настраиваемый. Однако включенный STL должен идеально подходить, если ваш принтер способен печатать модели с точной геометрией. Следующие изображения снабжены аннотациями с настраиваемыми переменными в коде OpenSCAD (см. файл microscope_cam.scad).
