Dies ist wirklich ein sehr einfaches Design, um eine Rolle Küchenpapier zu halten, das so konzipiert ist, dass es perfekt unter einen Küchenschrank passt. Der Halter kann ziemlich dünn gedruckt werden und ist trotzdem ziemlich stabil, so dass Ihre Schranktüren immer noch normal schließen und der Halter durch den Spalt zwischen der Tür und dem Schrank herausragt. Das Verschieben der Halter zur Seite ermöglicht längere oder kürz

Die hochgeladenen STL-Modelle sind so konzipiert, dass sie eng auf eine Planke mit einer Dicke von 16,3 mm passen und Rollen mit einem Durchmesser von etwa 10 cm halten. Wenn Sie jedoch die enthaltene f3d-Datei in Fusion 360 öffnen, können Sie alle Parameter ändern, um eine Halterung zu erstellen, die genau zu Ihrem eigenen Schrank passt. Dieses Modell ist wirklich ein gutes Beispiel für den Vorteil des 3D-D

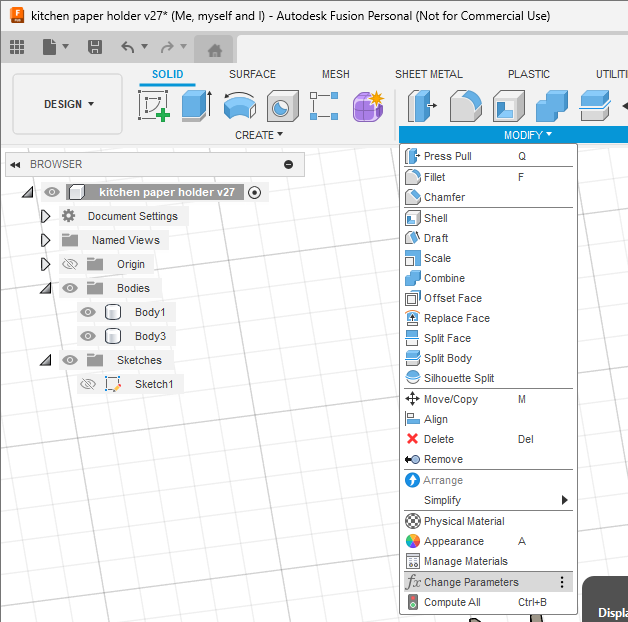

Um die Parameter in Fusion 360 zu ändern, klicken Sie im Menü "Ändern" auf "Parameter ändern".

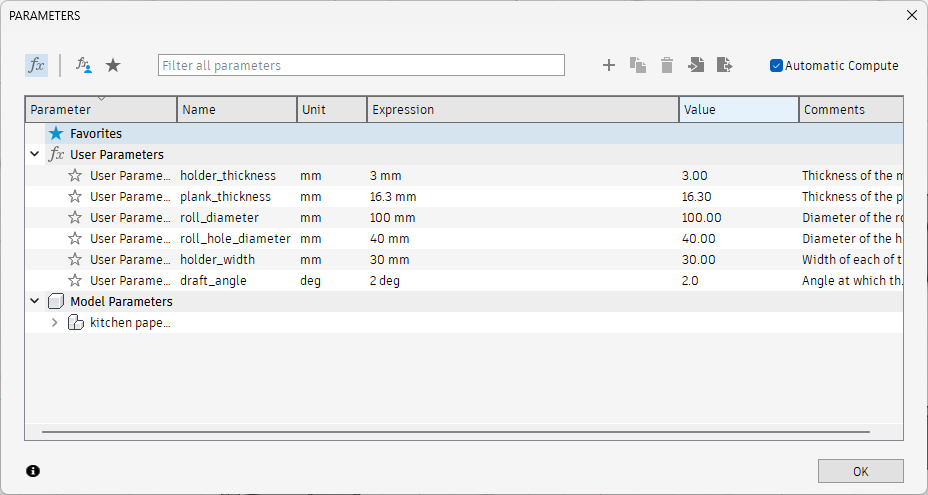

Sie sollten den folgenden Bildschirm sehen, und wenn Sie auf die "Expression" für einen der Parameter klicken, können Sie diese ändern. Wenn Sie einen Parameter ändern, sollten Sie sehen, wie sich das Modell sofort aktualisiert. Exportieren Sie sie einfach wie gewohnt, und Sie sind bereit zum Drucken.

• Halter-DickeEs geht darum, wie dick die Wände des Halters rundherum sind. Du solltest ihn niedrig genug einstellen, damit er in den Spalt zwischen der Tür und der unteren Platte des Schranks passt, aber so breit wie möglich. Für mich passten 3 mm perfekt, ich würde nicht empfehlen, viel niedriger als etwa 2 mm zu gehen, da dies definitiv die Stärke des Halters beeinträchtigen wird.
• Dicke der DielenDies sollte die Dicke der Planke sein, über die der Halter passen sollte. Diese Messung sollte so nah wie möglich an der tatsächlichen Größe der Planke sein - aber berücksichtigen Sie die Präzision Ihres Druckers. Die Messung Ihrer Planke mit Messschiebern und das Hinzufügen von etwa 0,5 mm sollte eine gute Schätzung sein.
• RollendurchmesserDas ist der Durchmesser der Küchenpapierrolle, die du aufhängen möchtest. Das Modell passt sich automatisch an, um die Rolle weiter nach hinten (oder nach vorne) zu bewegen, so dass die Vorderseite der Rolle ungefähr mit der Vorderseite des Schranks übereinstimmen sollte. Das Modell beinhaltet einen Spielraum von etwa 20%, so dass du keinen zusätzlichen Sicherheitsspielraum hinzufügen musst.
• RollenlochdurchmesserDas beeinflusst die Größe der tatsächlichen Halteklammern. Ich empfehle, es einfach so zu lassen, es sei denn, Sie haben irgendwie Rollen Küchenpapier mit einem sehr kleinen oder großen Loch. Wenn Sie etwas anderes als eine Rolle Küchenpapier aufhängen möchten, müssen Sie es möglicherweise ändern.
• HalterbreiteDas ist die Breite des Halters. Du könntest diese so breit oder dünn machen, wie du willst, aber ich denke, 3 cm ist ein vernünftiger Wert.
• EntwurfswinkelDies ist der Winkel, bei dem der obere Zacken nach unten zeigt. Dies wird absichtlich so gemacht, damit der Halter die Planke fest greift und etwas Reibung erzeugt. Ohne dies würde der Halter perfekt auf und von der Planke gleiten - was Sie nicht wollen, weil Sie möchten, dass Ihre Rolle an ihrem Platz bleibt. Sie können dies bei Bedarf modifizieren, höhere Werte greifen fester, niedrigere Werte machen es einfacher
