Resumé

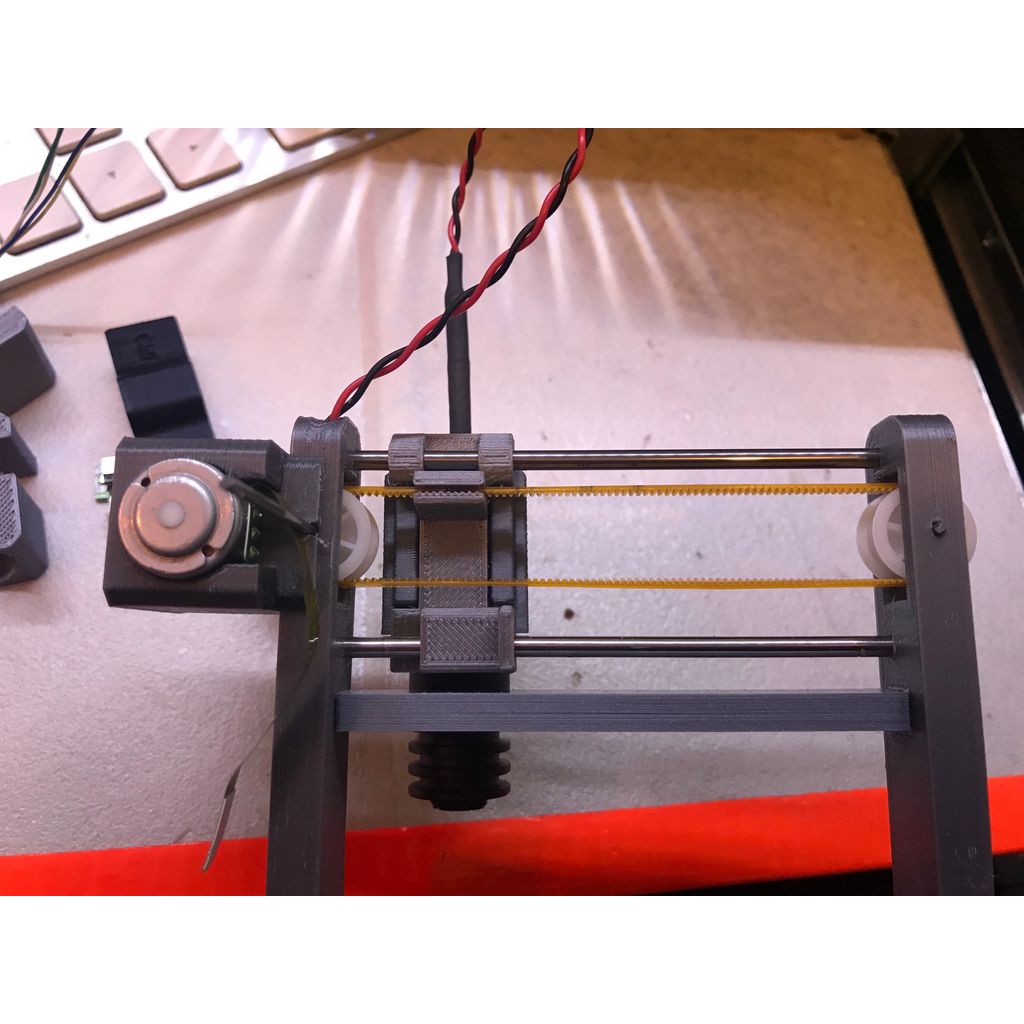

Le Mini CNC v2 est un peu plus compliqué que le v1, surtout dans la façon dont les moteurs entraînent les axes. Au lieu d'utiliser des éléments entiers avec des essieux et une longueur de glissières limitée, j'ai changé la construction pour utiliser des courroies alimentées directement par des moteurs, comme c'est le cas dans les machines CNC "adultes". J'ai donc ajouté des rouleaux pour supporter les courroies et réduire les
En fait, si vous avez des tiges plus longues, il serait très facile d'augmenter la taille de la machine jusqu'à, disons, 20 cm par 20 cm, et la seule différence sera dans la base de la machine. Les autres éléments resteront intacts.
Alors profitez-en et montrez-moi votre Mini CNC en fonctionnement.

Parce que j'ai trouvé beaucoup de "déchets" dans ma chambre, j'ai décidé d'en utiliser autant que possible pour construire cette mini-machine CNC.

Des choses utiles pour ce projet :

1. Anciens roulements de 8 mm de diamètre (diamètre interne de 3 mm - diamètre de l'axe du moteur de 3 mm).
2. Moteurs pas à pas pour DVD x 2
3. Des rouleaux de plastique provenant d'une ancienne imprimante/scanner.
4. Des tiges en acier d'environ 100 mètres de long et d'un diamètre de 4,3 mm.
5. 2x pilotes Easystep/Ou bien d'autres pilotes de moteur Setp.
6. Arduino Nano/Uno (quel que vous ayez) x1
   Un tas de câbles et une ceinture fine provenant d'un ancien scanner.
   C'est tout ce dont vous avez besoin pour construire cette machine.
   Plus bien sûr, des éléments imprimés en 3D que j'ai conçus pour ce projet.
   ... fin de la première partie.

Revue complète :https://a360.co/2Pxv6le

https://www.thingiverse.com/thing:3216592
