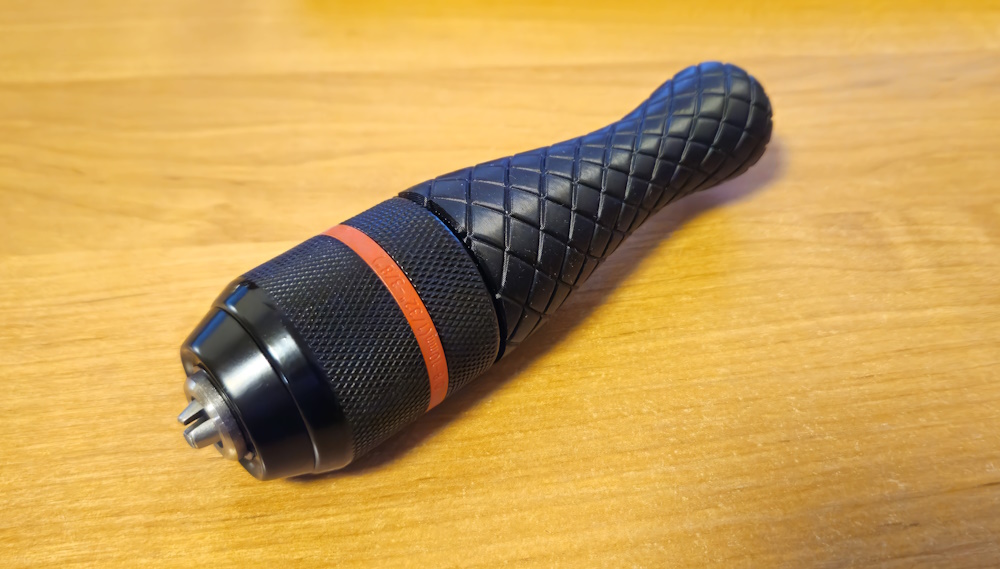

Diseñé esta empuñadura para que se ajuste a este mandril específico de 0,8-10 mm de Aliexpress (), utilizando el adaptador hexagonal. Es muy práctico para limpiar agujeros en impresiones, o perforar materiales blandos manualmente, y se sostiene mucho mejor que cualquiera de los mandriles impresos en 3D que probé.

El adaptador hexagonal de Ali tiene un tamaño de 6,25 mm. Esta dimensión es bastante crítica, ya que deseas que el hexágono tenga un ajuste perfecto dentro del mango, de lo contrario, podría desgastar ese orificio. Si tu impresora está bien ajustada para orificios internos, un orificio de 6,25 mm debería estar bien, pero también incluí versiones con orificios de 6,30 mm y 6,35 mm.Si no estás seguro de cuál usar, imprime las piezas de prueba de ajuste para que no desperdicies material.Quieres que el agujero esté lo más apretado posible sin dejar de poder clavar el mandril, a menos que planees retirarlo.

También agregué los archivos CAD (SolidWorks 2024 y STEP) para que puedas remezclar este modelo fácilmente. Ten en cuenta que hay una pequeña geometría de bloqueo cerca de la parte inferior del agujero que coincide con la ranura en el adaptador hexagonal.

Si ese enlace de Ali deja de funcionar, encuentra el mandril de otros vendedores con estas palabras clave: Mandril de perforación de metal sin llave de 10 mm. Adjunto una imagen para referencia. Asegúrate de elegir la versión de 10 mm con el adaptador hexagonal.

Ajustes de impresión.

PLA, PETG, ABS, cualquier material no flexible debería funcionar.

Altura de capa de 0,2 mm.

3 paredes, 25% o más de relleno. Puedes añadir más material alrededor del agujero hexagonal si quieres.

Imprime en la cara plana, añade soportes para el rebaje alrededor del agujero hexagonal, pero no dentro del agujero en sí.

La revisión actual es A.2, grabada en la pieza.
