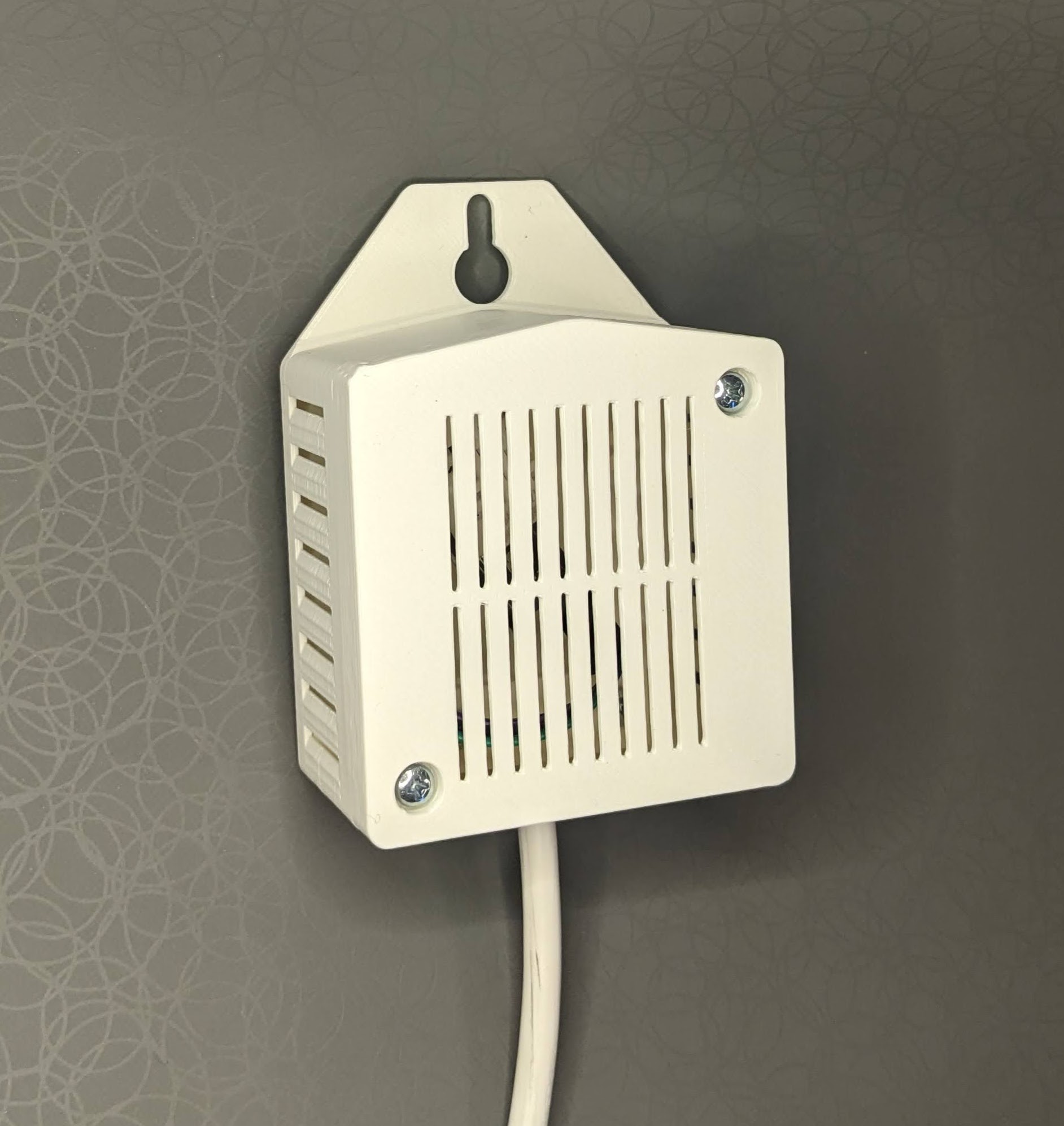

Внешний футляр для датчика температуры и влажности.

Я работаю над этим.Система вентиляции., которому необходимо знать влажность за пределами подвала. Поэтому нам понадобится этот корпус для датчика температуры и влажности.

Этот чехол предназначен дляГроув - Профессиональный датчик температуры и влажности (DHT22).

Аспекты дизайна.

• Снятие стресса для кабеля.
• Нет пайки на самом датчике для его легкой замены.
• Водонепроницаемый в случае установки в вертикальном положении.
• Слот для крючка/винта для его крепления.
• Используйте резьбовые вставки M3.

Инструкции по печати.

Печатайте все детали на их больших гладких поверхностях.

Отверстия для контрвыемок модифицируются с помощьюСценарий функции "Контрсверление моста".И его следует печатать без поддержки, если его печатают с помощью...Высота слоя составляет 0,25 мм.!

Хотя, если вы забудете об этом и будете печатать с толщиной 0,2 мм, это не приведет к каким-либо серьезным последствиям :)

Инструкции по сборке.

В корпусе есть два резьбовых вставки M3 с диаметром 4 мм.

Используйте паяльник и вставьте резьбовые вставки при температуре около 250°C.

(В V6 винты M4 заменены на M3.)

Используйте три винта M2 x 10 мм для закрепления датчика.

Ремикс приветствуется.

Не стесняйтесь ремикшировать это.Документ Onshape..
