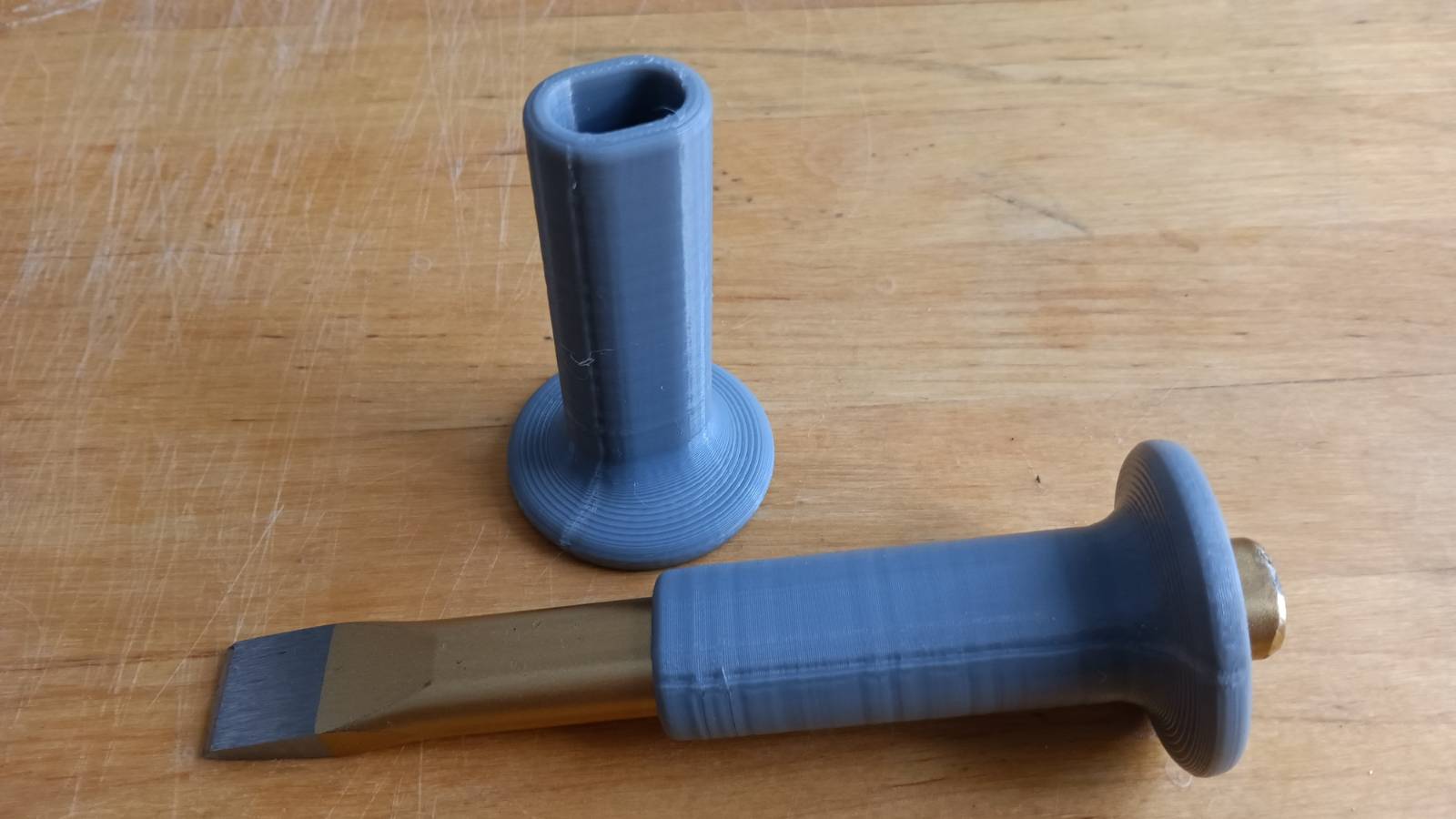

석공 채나 다른 유사한 도구를 위한 손 보호대. 망치로 손을 때리는 것은 아프기 때문에. 모델은 어떤 도구든지 적합하도록 조정할 수 있으며, 이 도구들은 모든 크기의 둥근 또는 타원형 손잡이를 가지고 있습니다.

인쇄된 파일들은 제 프린터에 인쇄된대로 제 17mm의 주 직경과 11mm의 부 직경을 가진 타원형 샤프트가 있는 제 채σι에 잘 맞았습니다.

편집하는 방법:

당신은 모든 측정치를 쉽게 수정하여 당신의 채플과 손에 맞게 조정할 수 있습니다.이 링크를 통해 OnShape 구성기를 사용하세요!CAD 기술이 필요 없습니다. 그저 화면 왼쪽 구석에서 원하는 대로 값을 변경하세요. '기능' 패널을 제거해야 할 수도 있습니다. 만족하면 화면 아래의 도구 모음에서 '내보내기'를 클릭하고 원하는 파일 형식을 선택하세요(만약 확실하지 않다면 STL을 선택하세요).

또한 사이즈 테스트도 있습니다.여기에서 사용 가능하다.(또는 화면 아래쪽의 탭을 전환하여), 완벽한 적합성을 쉽게 찾을 수 있습니다.

인쇄 설정

충돌 방지용 재료로 인쇄하세요(물론), 평평한 면을 아래쪽으로 두고, 지지대는 없습니다. 저는 95A-Shore TPU 같은 부드러운 재료를 추천하며, 몇 mm의 단단한 바닥 두께가 필요합니다. 사용할 때 미끄러지지 않도록 하기 위해 조심히 장착해야 합니다.

까다로운 세부사항들.

저는 입력 치수에 대한 제한 사항을 설정하지 않았기 때문에, 모델이 제대로 작동되지 않을 때 입력한 값을 확인해 보시기 바랍니다. 특히 0을 피하십시오. 만일 모델이 제대로 작동되지 않을 때가 있다면, 테스트한 값을 포함하여 개인메시지를 보내주십시오. 그리고 원래 상태로 돌아가려면 링크를

원통형 축을 사용하려는 경우, 단순히 주 직경을 소 직경보다 같거나 작은 값으로 설정하십시오. 원통형인 경우, 사이징 테스트는 이상한 지오메트리를 출력하지만, 측정값이 같은 중심 대각선을 따라 있는 구멍에서는 여전히 작동됩니다.

샤프트 구멍의 상부는 끝부분으로 조금 πιέζεται 더 tightly, Ша프트를 따라 미끄러지는 것을 막기 위한 시도입니다. 이 기능은 抑制될 수 있습니다.

샤프트 구멍의 바닥은 매우 살짝 확장되어 있어서, 샤프트를 더 쉽게 넣을 수 있게 되어 있습니다.

크기 테스트는 자체의 소형 및 대형 직경을 사용하기 때문에, HandGuard 탭의 값과 별도로 이를 설정해야 합니다.

OnShape은 내부적으로 미터를 사용하지만, mm, in, 피트 등을 입력으로 받을 수 있습니다. 저는 내부적으로 mm를 사용하고, 사이징 테스트도 마찬가지입니다. 당신이 선택한 입력은 mm로 정확히 번역되어야 합니다.

‘오벌’은 잘 정의되어 있지 않지만, 이 경우에는 정확한 형태가 필요 없기 때문에 괜찮습니다. 위키피디아는 이 정확한 모양을 이렇게 부릅니다.스타디움(기하학).

크리에이티브 커먼스 공공 도메인 전용권

원하는 대로 사용하실 수 있습니다. 저는 제 아버지를 위해 만들었고, 다른 사람들에게 도움이 되면 공유하고 싶었습니다. 출처를 표기해 주시면 감사하겠습니다만, 그것을 요구하지는 않습니다.
내보내기 기능을 사용하면 원하는 파일 형식으로 다른 CAD 패키지에 가져올 수 있고, OnShape 사용자는 작업 영역을 자유롭게 복사할 수 있습니다.
