C'est une variante d'un design de boîtier mural que j'ai conçu pour les capteurs de température et d'humidité autour de la maison. J'ai décidé d'installer des capteurs de mouvement autour de ma maison, alors j'avais besoin d'un design de boîtier. Avec quelques modifications apportées au capteur de température et d'humidité, le design était parfait.

Anet A8

Ne l'imprimez pas avec des supports. Ils sont juste trop difficiles à enlever. Il y aura un peu de filament sous les onglets, mais ce n'est pas visible car c'est à l'intérieur de l'étui.

Le capteur de mouvement pour ce projet est basé sur MySensors et peut être trouvé ici :https://www.mysensors.org/build/motion.

Le projet est construit sur une nouvelle carte de circuit imprimé facile à utiliser, conçue par @sundberg84. Les informations sur la carte peuvent être trouvées ici.ici..

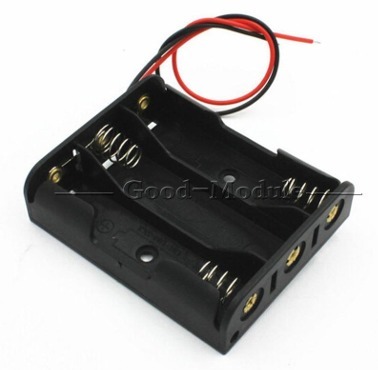

Le pack de batteries avec lequel ceci est conçu pour fonctionner est de ce style :

Vous aurez besoin de souder un fil supplémentaire au bloc-batterie pour puiser dans le milieu de la chaîne de batteries. Cela est fait pour obtenir une alimentation de 3 volts qui alimentera l'Arduino Pro Mini et les modules radio nRF24L01.

Le capteur de mouvement utilisé pour cela est un capteur de mouvement HC-SR501 modifié.

L'image ci-dessus est une version non modifiée. La modification nécessite d'enlever le régulateur 3.3V et la diode d'entrée, et de souder un pont pour contourner le circuit du régulateur. Cette modification vous permet ensuite de fonctionner dans la plage de tension d'entrée spécifiée par lePuce BISS0001qui est de 3V à 5V. Le retrait du régulateur et de la diode rend le module plus efficace pour fonctionner sur des batteries. Voici une photo d'un capteur modifié.

Le design de la boîte murale est un remix deMa boîte murale de capteur de température et d'humidité ventilée.. J'ai fait cela principalement pour que ça corresponde à l'apparence des autres capteurs muraux de ma maison. La plaque murale et la boîte s'assemblent simplement pour un entretien facile et un remplacement de la batterie. La fente à l'arrière est conçue pour s'adapter parfaitement au bloc-batterie. Les poteaux courts à côté du grand trou à l'avant du boîtier sont destinés à monter le module de capteur de mou

Merci d'avoir examiné mon design. Visitez mon site web.https://dan.bemowski.info/pour voir d'autres choses que j'ai faites en rapport avec l'impression 3D, l'électronique et la domotique.
