总结

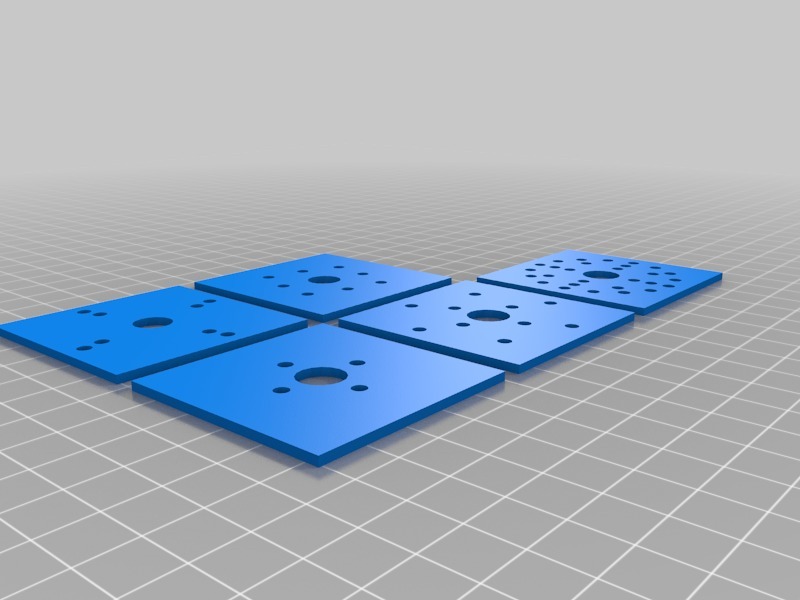

请勿打印这些STL文件，因为它们只是预览图，没有实际用途。(这份资料是为我的另一个本科项目制作的，但我觉得它对正在设计无人机或其他与无刷直流电机相关项目的人来说可能会有用处。)

这个小项目是仅适用于 openSCAD 用户。
这是一个模块，用于在无刷直流电机轮毂电机常用的图案上打孔。

共有2个文件

• 模块(BLDCHouse_punch.scad)
  • 需要调用的模块共有两个。
    • 打孔，描述如下：备忘录1
    • 打孔预设，说明如下：备忘录 2
• 测试用例(BLDCHouse_testCase.scad)

备忘录1：

• 这种工具用于给无刷直流电机打孔。
• 确保该区域被完全覆盖。
  • {} : 用于打孔的模块(目前仅支持一个) // 需要作为子组件传入，这是 OPENSCAD 定义的一部分。
  • x、y、z：物体的中心位置(我不知道如何实现自动检测功能，如果您了解相关方法，请不吝赐教，感谢！)(z值代表冲压高度，但目前我尚未成功获取物体的厚度数据)
  • 半径：要打孔的孔中心位置(应为一个数组，因为可能存在多个图层)。
  • 数量：一个圆环上有多少个孔(应为一个数组，且此版本默认孔数均等分配)
  • 分层：有多少层孔洞(通常最多2层，但我们可以接受更多层数)
  • 角度：孔的角度(应为各层角度偏移量的数组)
  • 中心孔直径(默认值为1厘米，但通常需要根据实际情况调整)
  • centre_punch：是否在中心位置打孔(默认选项为是)
  • 旋转：旋转平面(目前旋转功能可能不太稳定，如果可以的话，可以先进行打击操作，再尝试旋转)。
  • 孔径：孔的直径(默认值为3毫米)
  • 拟合公差：用于控制FDM打印的公差值(默认值为0.15毫米)。
  • fdm_tol：添加 FDM 公差设置(默认值为 true)

备忘录 2

• xyz 和上面的内容一样
• 预设值为"x"。以EM5230H(不带编码器)为例，目前示例中已有"EM5230H_side1"和"EM5230H_side2"。您可以添加自己的预设值，使主代码看起来更整洁。(我未能实现合适的查找函数，所以目前只能用硬编码的方式处理)
• 这里的角度不是一个数组，它只是初始角度，因为角度偏移量将由预设值决定。
• 旋转和 $fn 变量
