EstoAdaptando Spool.Está diseñado para ser utilizado en la unidad AMS de BambuLab y puede adaptarse para ajustarse a otros carretes de otras marcas que normalmente no caben en el AMS. La lista actual de adaptaciones exitosas permanecerá en esta página y se actualizará ocasionalmente.

ElAdaptando Spool.Impresiones en cuatro partes; dos mitades delAdaptando Spool.sí mismo y dosAdaptadores.. Para la mitad "enroscada" delAdaptando Spool., tendrás que decidir si quieres usar una tuerca M6 o un inserto roscado M6. La mitad del "tornillo" funcionará con cualquiera de estos.

Las dimensiones de la "llave adaptadora" se publicarán aquí para cualquiera que quiera modelar su propio conjunto de adaptadores.

AJUSTES

• Carrete:PLA o PETG, 30% de relleno, 6 paredes (para fuerza y rigidez)
• Adaptadores:TPU, 10% de relleno, 2 paredes (para un poco de blandura)

PARTE

• 1x Tornillo Allen M6 x 40 mm.
• 1x Tuerca M6
• O bien 1x Inserto roscado M6 x 5 mm o 1x Tuerca M6

INSTRUCCIONES

1. Comienza con la mitad 'tornillo' de la bobina.
2. Inserte la tuerca M6 deldentro(hexágono recortado) y el tornillo Allen M6 delfuera. Apriétalos juntos. Asegúrate de que esto esté muy apretado, pero sin aplastar el plástico.
3. Esta mitad de la bobina está lista. Ahora pasamos a la mitad 'enhebrada' de la bobina.
4. Inserte ya sea la tuerca M6 o el inserto roscado M6 delfueraDe la bobina (la tuerca se puede apretar para instalarla, sugiero enroscarla en un tornillo Allen M6 de repuesto y luego golpearla ligeramente con un martillo. Una vez que esté completamente asentada, puedes desenroscar el tornillo Allen y la tuerca permanecerá en su lugar!).
5. Use el conjunto de adaptadores adecuado para la bobina con la que planea imprimir. Los adaptadores se ajustan perfectamente, tenga cuidado al instalarlos y retirarlos de las mitades de la bobina.

NOTAS

Adaptaciones exitosas:

• SUNLU 0,25 kg "mini carretes" (Enlace de Amazon.)
• "Recargas" de 1 kg de BambuLabs.

Planifico modelar más adaptadores a medida que crece mi biblioteca de filamentos. Por favor, pónganse en contacto si tienen alguna pregunta.

Dimensiones del adaptador:

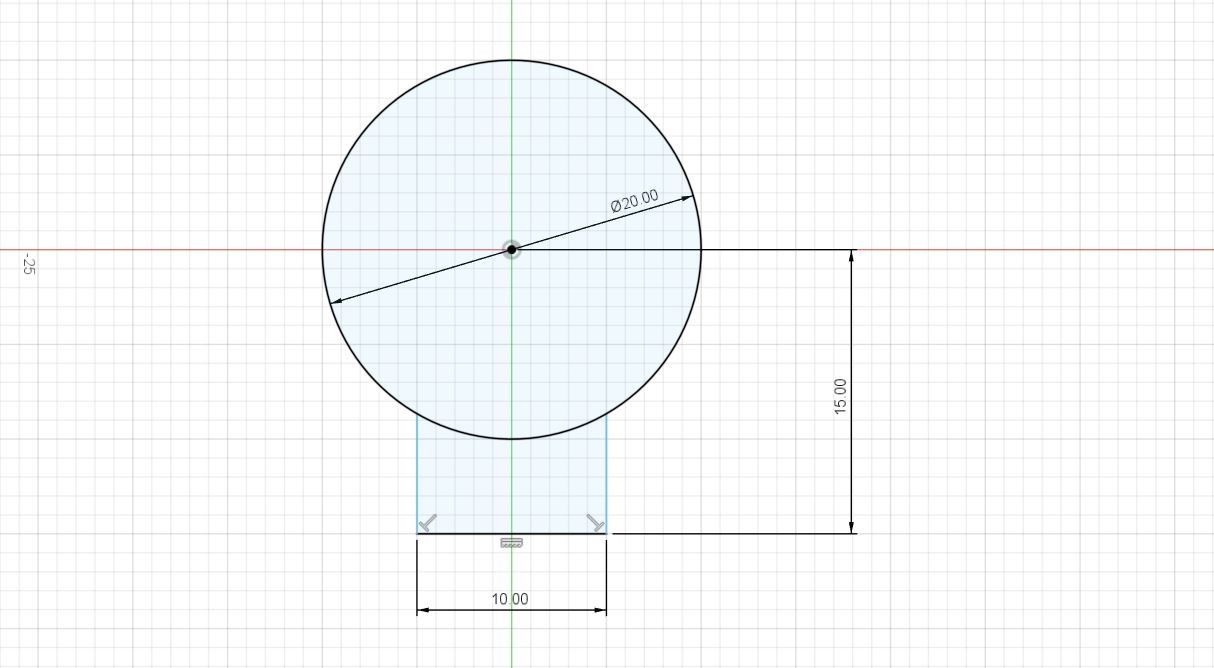

Comienza con un boceto y añade estos tres componentes: un círculo de 20 mm, una línea de 10 mm de ancho que está a 15 mm del centro del círculo. Y, por último, conecta la línea de 10 mm con el círculo mediante dos líneas. ¡Fácil!

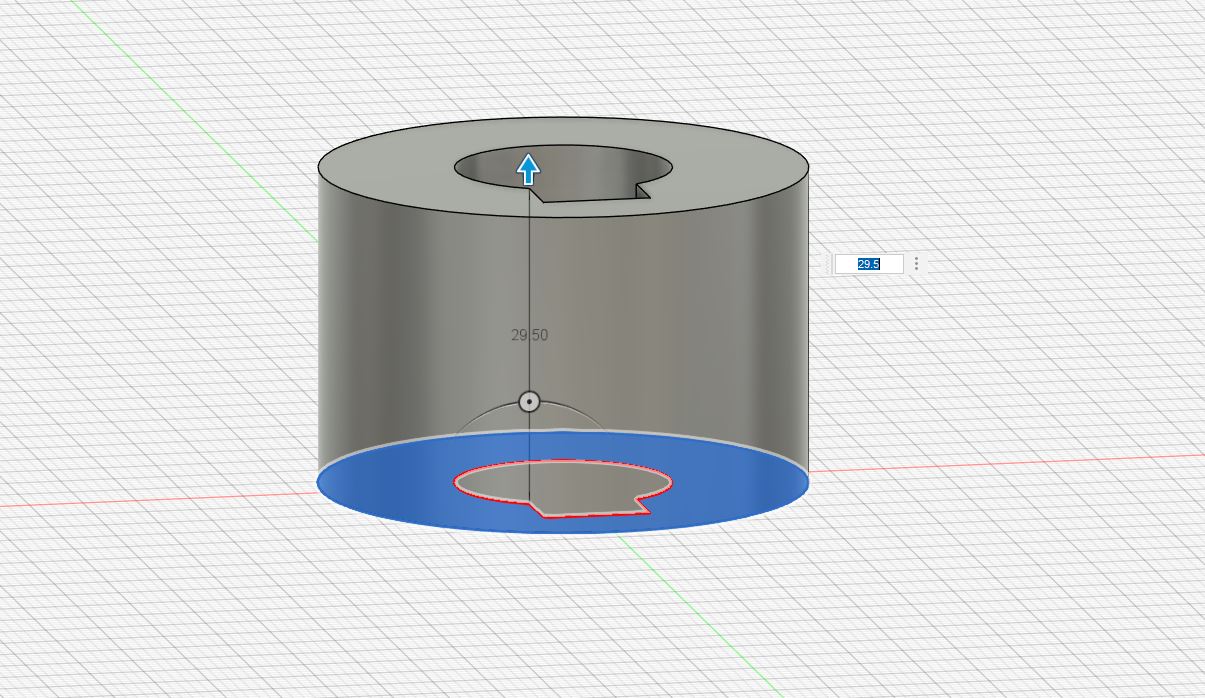

Extruye el adaptador (se agregó otro círculo al boceto para que esto fuera posible). La altura de esta extrusión (que se traduce en la anchura del adaptador) no debería ser más alta que...29,5 mm.

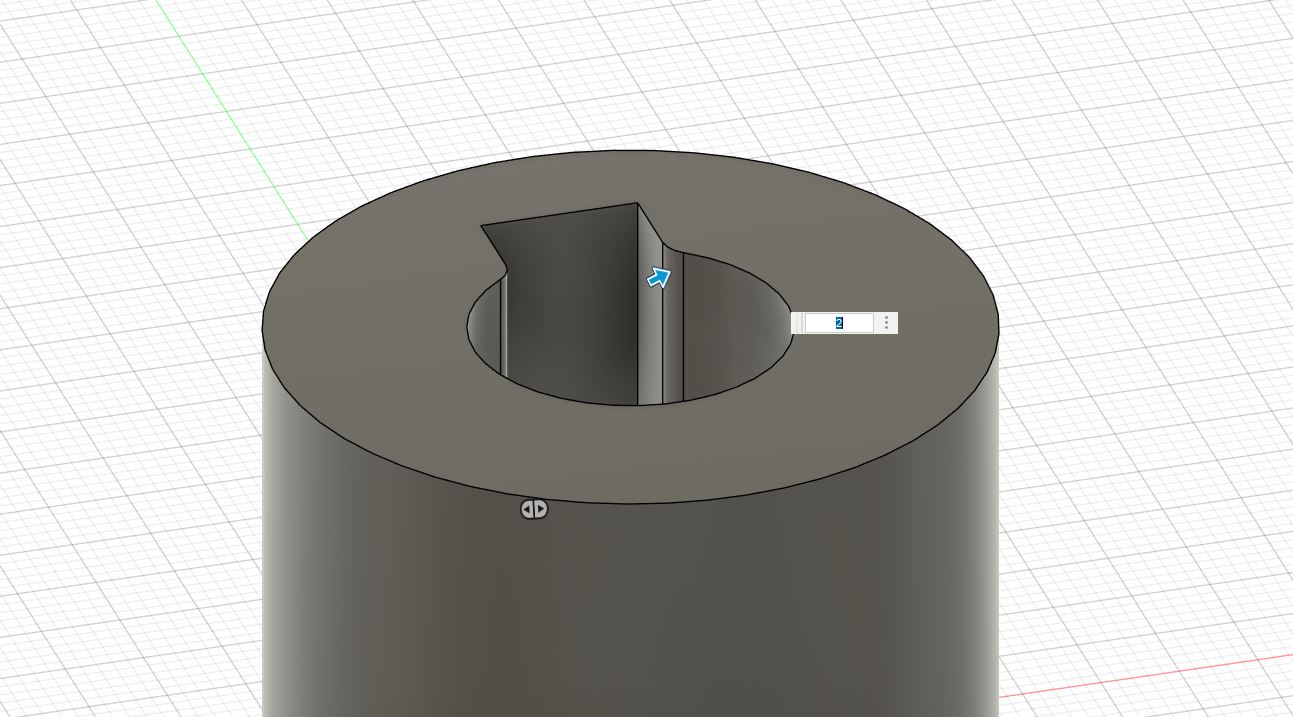

Añade un filete redondo en las dos esquinas "interiores" de la llave para2 mm(Flecha azul).

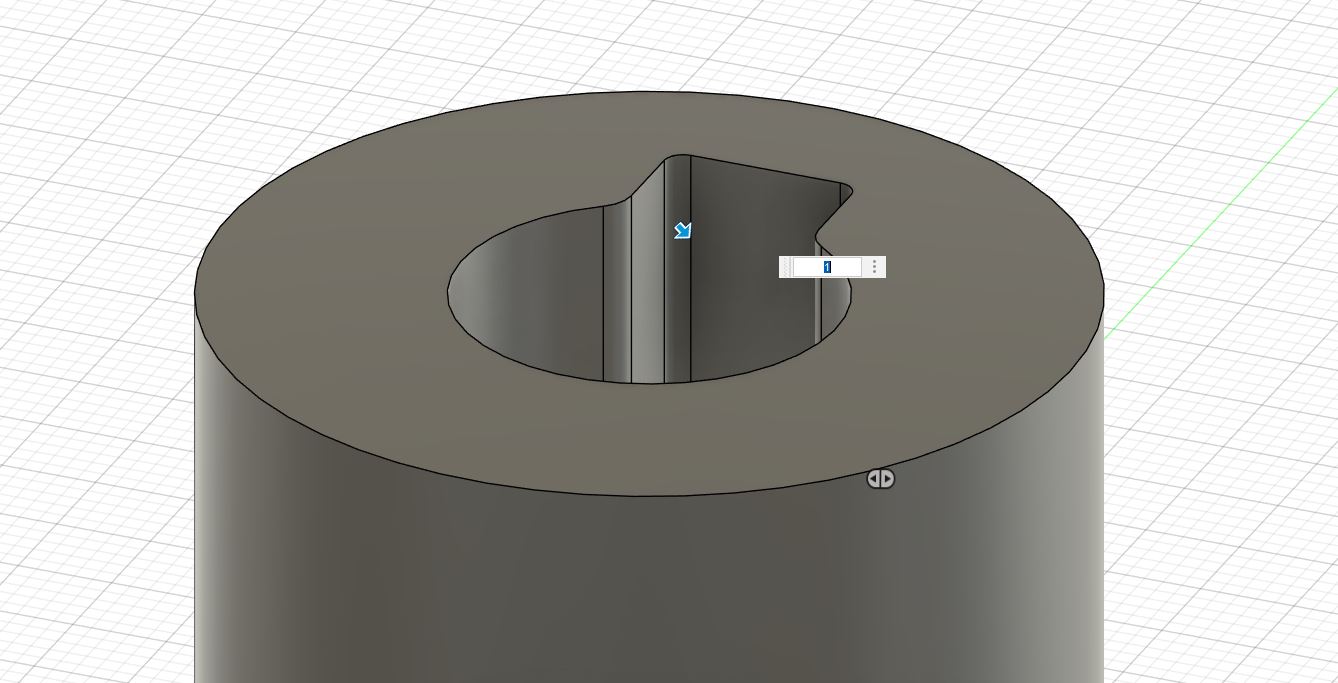

Añade un filete redondo en las dos esquinas "exteriores" de la llave para1 mm(Flecha azul).

En este punto, tienes las dimensiones básicas de la llave que deberían encajar perfectamente sobre las mitades del carrete.

¡Feliz impresión!
