Un design paramétrique simple pour tenir le fil afin de bobiner un tore facilement.

Les découpes d'extrémité sont insérées de la même largeur, donc la version par défaut est de 30 mm de long et 5 mm de large (pour un trou de tore de 6 mm), donc le fil maintenu pour un enroulement complet est de <font size="3">5 mm de long et 1 mm de large.<

2(L-(W2)) = 2*(30-10) = 40 mm de fil par enroulement.

Un tour sur mon toroïde particulier est de 2* (5,33 mm + 2,33 mm) = environ 16 mm arrondi à la hausse.

Donc, pour enrouler 100 tours, j'ai besoin de 1600 mm ou de 40 tours sur la bobine.

Maintenant, c'est simplifié, il vous suffit d'entrer la quantité de fil que vous voulez tenir pour un tour COMPLET sur la bobine, et l'épaisseur de la bobine est également prise en compte.

Mon premier travail de personnalisation, pour voir comment ça fonctionne...

Edit : il semble que le personnalisateur soit cassé, donc vous avez besoin d'OpenSCAD (Obtenez-le quand même !)http://www.thingiverse.com/groups/thingiverse/forums/site-issues-and-feedback/topic:26898

Je vais quand même télécharger quelques tailles différentes.

C'est fait, le format est longueur du fil par tour, largeur de la bobine, épaisseur de la bobine.

Donc, pour 1600 mm de fil (100 tours) sur mon tore de 6 mm de diamètre intérieur, j'ai besoin de la version 50_5_1, et de faire 32 tours de fil dessus, ou la version 100_5_2 et de faire 16 tours. Mon fil est fin, donc la version courte sera suffisante.

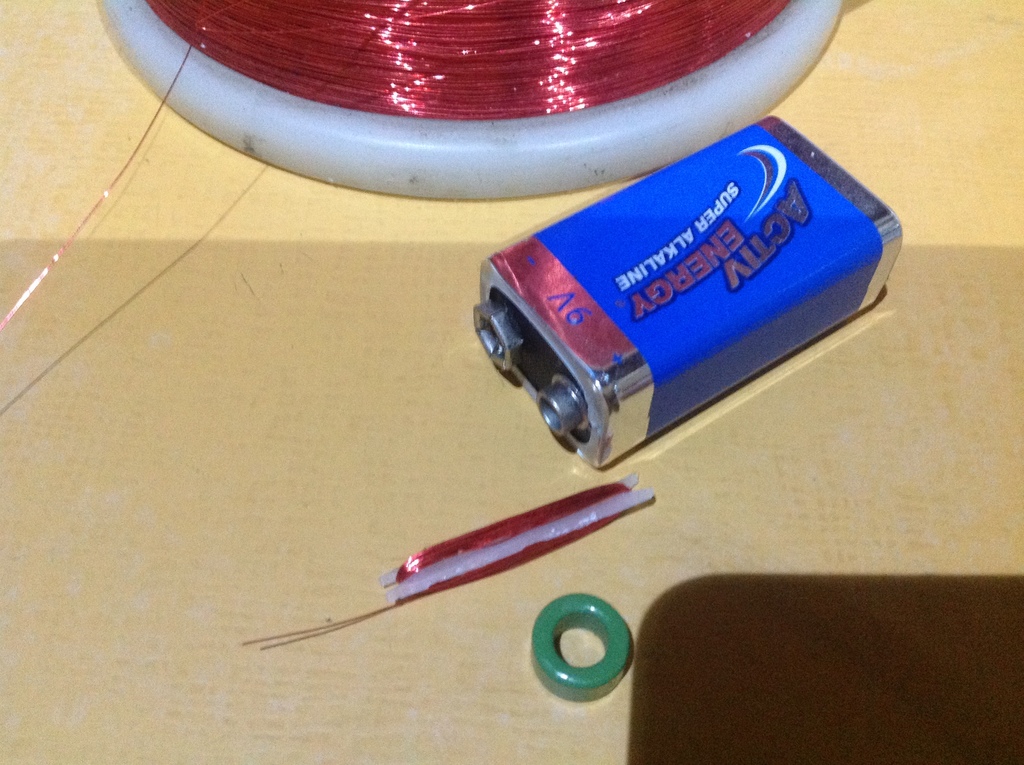

Les photos montrent 32 enroulements sur la bobine pour un fil de 1,6 m, puis ce qui reste après avoir enroulé 100 tours.
