Les échantillons de tension utilisent des filetages M6 pour les deux usages. Conçus pour que n'importe qui puisse fabriquer des supports d'échantillons personnalisés. Veuillez imprimer les supports d'échantillons avec le matériau le plus solide disponible. J'ai utilisé du PA6, mais j'ai également commandé des supports d'échantillons en acier MJF.

Imprimez un échantillon dans l'orientation suivante.

Un échantillon ne peut être réduit que dans une seule direction si des matériaux plus résistants sont utilisés (comme les échantillons SLS).

Je n'ai pas actuellement de cellule de charge installée, mais je suggère d'utiliser une cellule de charge qui ressemble à la suivante (classée pour 50 kg+).

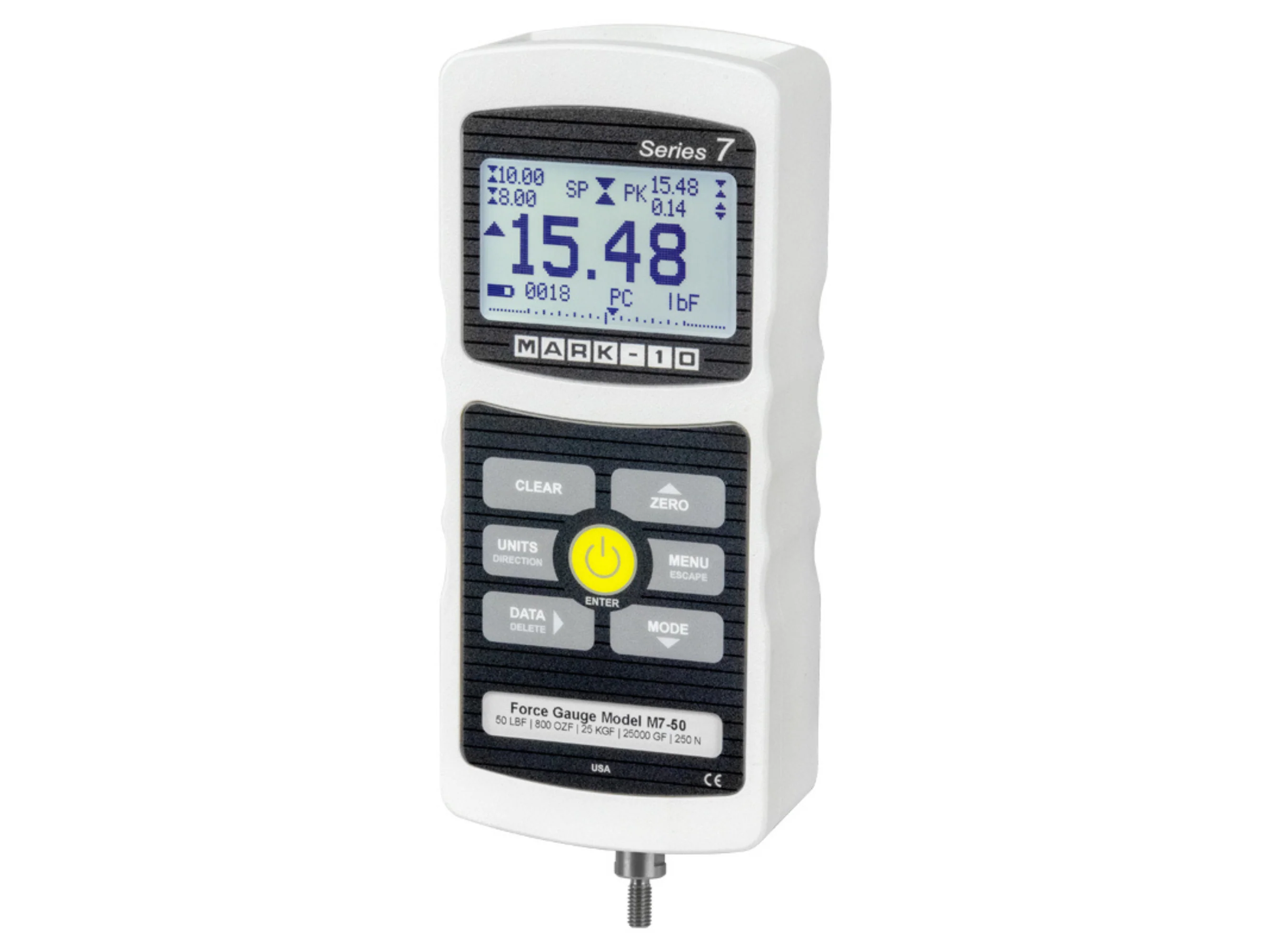

Vous pouvez également concevoir votre propre adaptateur pour un dynamomètre commercial (réglé en mode pic).

Matériel :

400 mm d'extrusion en aluminium 2020 x4
Moteur pas à pas Nema17 x1
[Contrôleur de moteur pas à pas avec PSU] x1 (bien que le moteur n'ait pas besoin d'être alimenté. Les engrenages peuvent être fait tourner manuellement.)
Vis de guidage T8 avec adaptateur en laiton rond x2
Assortiment de vis de machine hexagonales M3 + écrous.
Avec un diamètre extérieur de 42 mm, un diamètre intérieur de 20 mm et une hauteur de 12 mm.x4

Imprimez des pièces aussi solides que possible. J'ai imprimé tout ça à partir d'une combinaison d'ABS (rose) et d'ASA (blanc). Les pièces beiges sont en nylon PA6.

Marteau dans l'extrusion d'aluminium, et utiliser de la colle époxy pour connecter la vis à billes à la grande engrenage et à l'adaptateur de roulement.

Utilisez un lubrifiant pour imprimante 3D pour la vis mère (ainsi que pour certains engrenages et l'extrusion en aluminium, là où le moteur touche).

Si l'échantillon ne se casse pas (surtout avec des filaments plus forts), ajustez l'épaisseur standard de l'échantillon.
