알리엑스프레스에는 두 가지 다른 유형의 블루투스 애플리케이션 제어 모터가 있습니다.노란-하얀 버전(왼쪽) 이는 4-5달러나 합니다.밝은 파란색 회백색 버전그것은 7-8달러입니다. 그것도 같은 것입니다.레드-블랙 버전.그것은 10-12달러입니다. 버전마다 단계가 다르면, 왼쪽 이미지는 항상 노란색 버전을 보여주고, 오른쪽은 항상 다른 버전을 보여줍니다. 그들은 서로 다른 제어 옵션을 가진 서로 다른 애플리케이션을 사용합니다.

왼쪽에 있는 것은 „라는 애플리케이션을 사용합니다.XP 차단그리고 다른 사람은 '라는 애플리케이션을 사용합니다.파워 박스애플 앱 스토어에서 사용할 수 있고, 안드로이드용 APK도 제공됩니다.여기에서그리고여기에서.

필요한 부품들:

-9V 3000rpm 또는 3V 1000rpm을 가진 n20 모터

-기어, 일반 모터에 있는 것과 같습니다.

-2.54mm 핀 헤더, 최소 8핀.

- 사용자 정의 PCB pcb_9v_connector.zip 또는 그저 작은 Perfboard 조각

- 몇몇 전선

- 검은색과 주택 색상의 필라멘트

-1x AMS1117 5.0

-1개의 MB10F 브리지 리액터 다이오드 - 다른 브리지 리액터 다이오드도 작동될 것입니다. 하지만 저는 이것을 사용했습니다.

- 몇몇 작은 열수축 관 - 다른 전기 절연재도 잘 작동될 것입니다.

-모든 것을 제자리에 고정하고 케이블의 긴장을 완화하기 위한 핫 글루.

-2x 스틸 액슬 - 일반 모터와 같습니다.

-2개의 열 세트 인서트 또는 2개의 M3 헥스 너트 - 하우징 선택에 따라 다름

-2x m3x8 볼트

지시사항:

• 모터가 작동하는지 테스트하세요. 만일 테스트를 하지 않고 결국 작동하지 않는다면 시간을 많이 쓰게 될 거예요. 그냥 먼저 이것을 하세요.



• 제 3D 인쇄된 모노레일의 모든 일반적인 부품을 인쇄하세요. 버튼을 위한 구멍이 있는 하우징을 사용하세요. 또한, JLC3DP 같은 온디맨드 인쇄 서비스를 통해 이 부품들을 인쇄할 수도 있고, 총 비용은 약 5달러입니다.

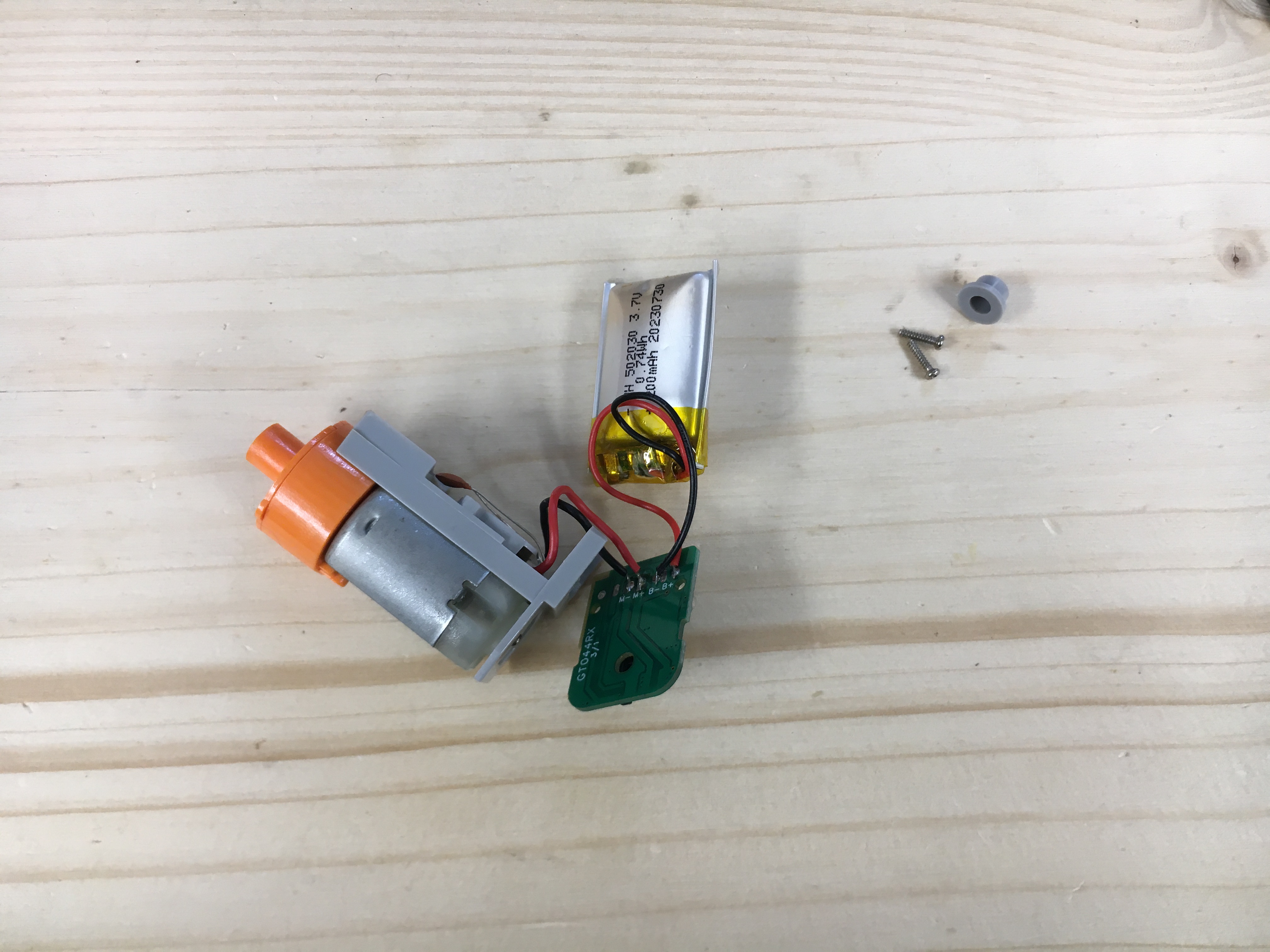

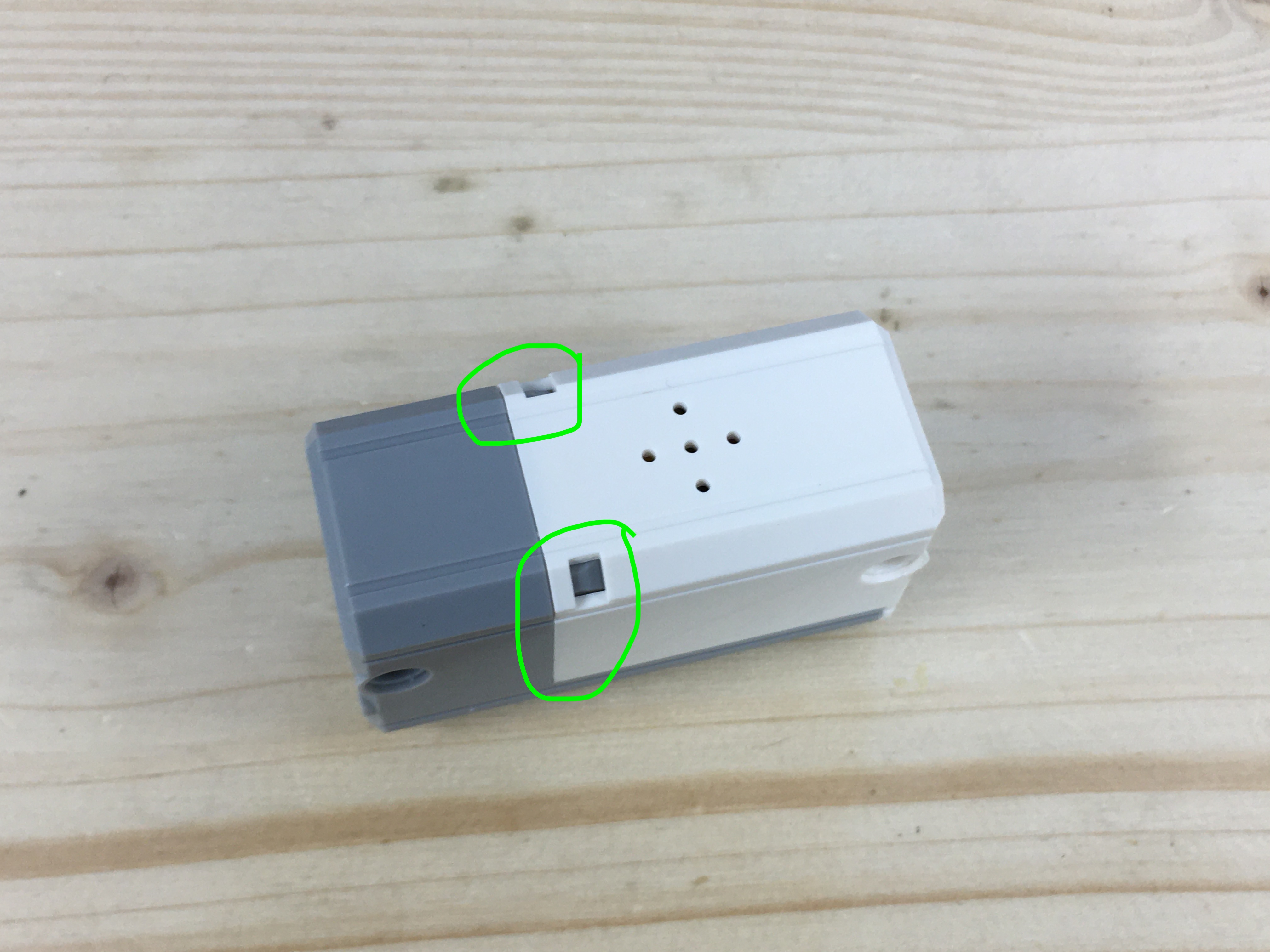

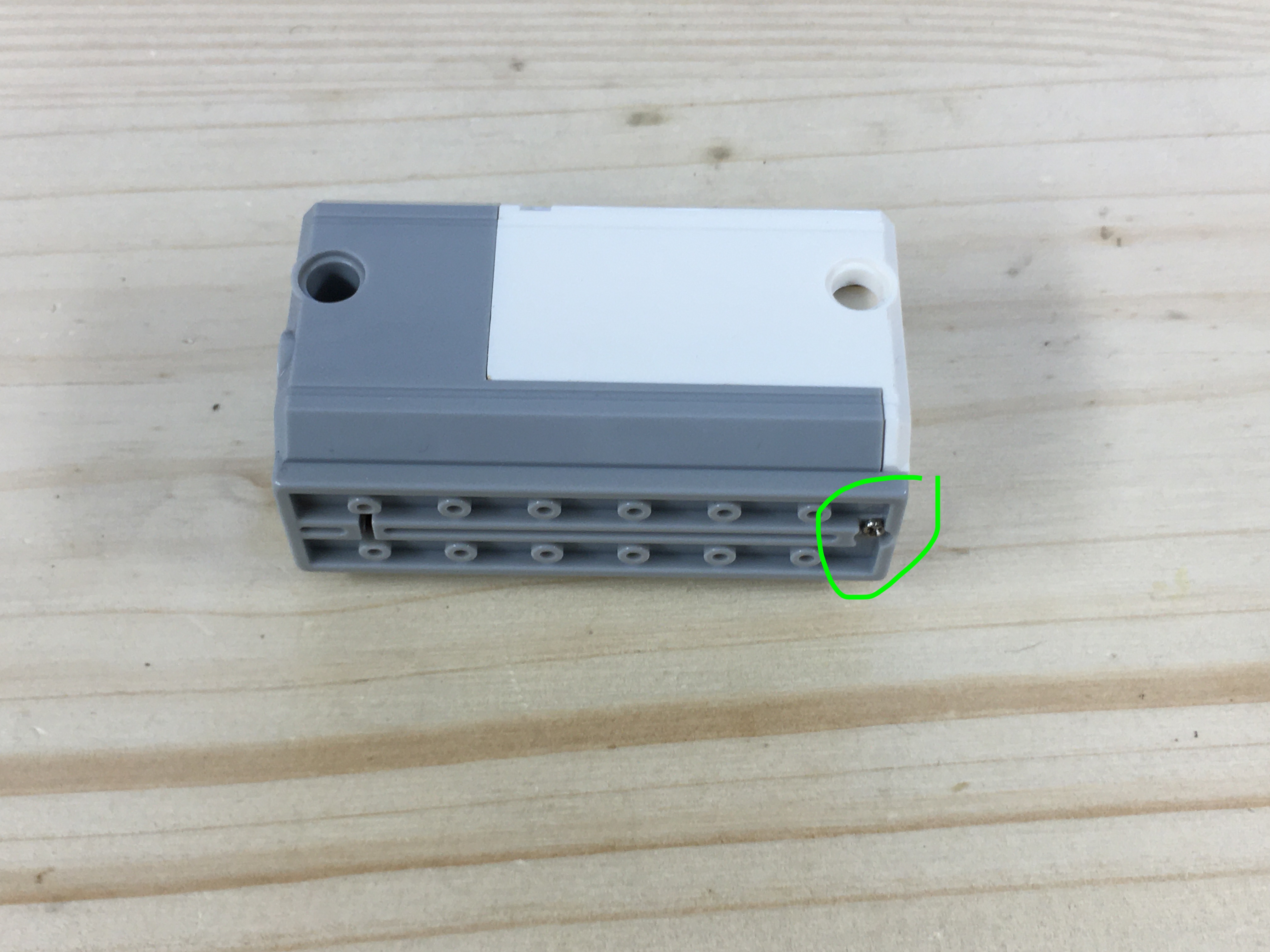

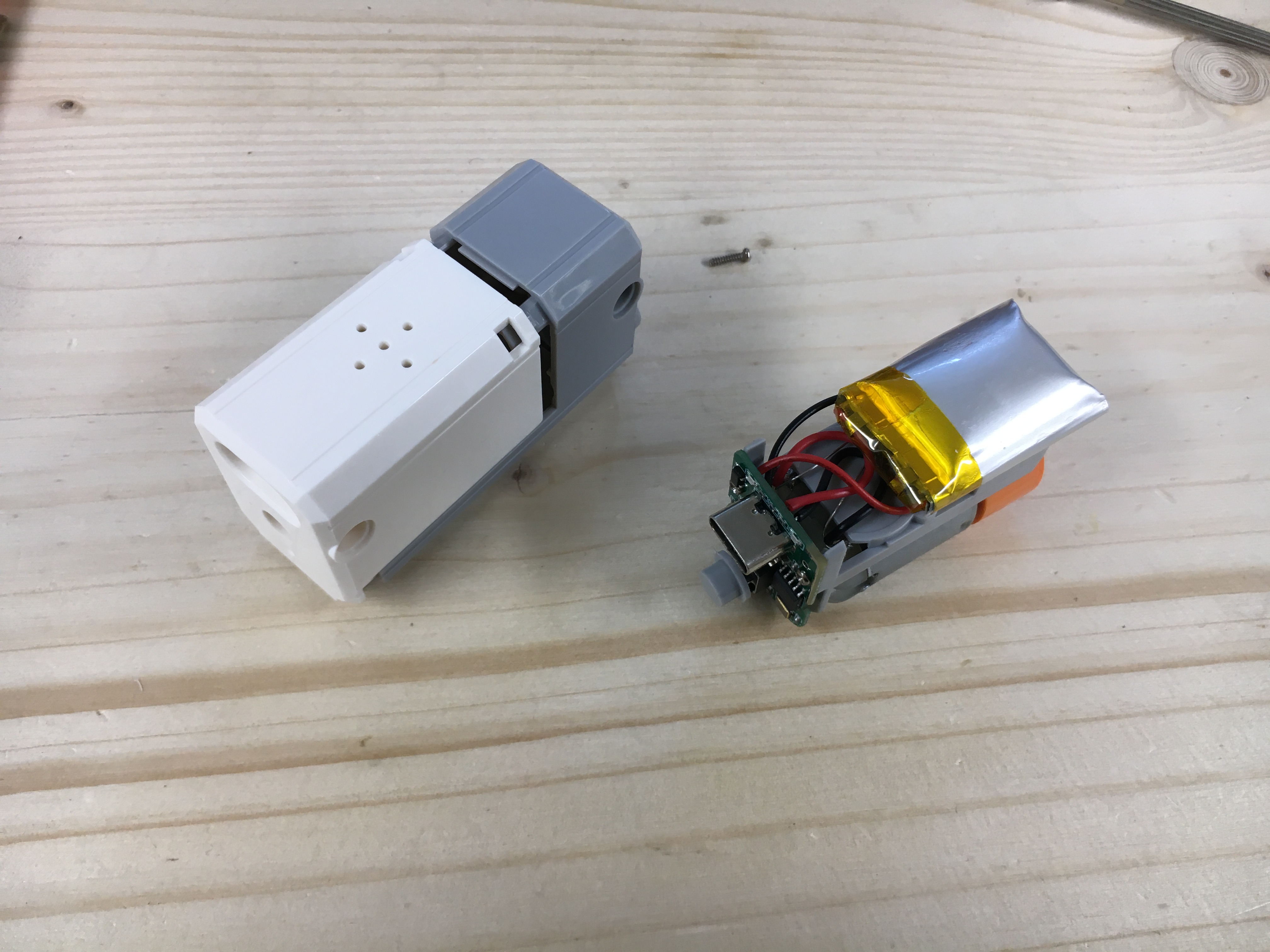

• 모터를 열고 - 아래쪽 나사를 제거하고 위쪽 클립을 분리하세요.



• PCB를 고정시키는 나사 중 하나(노랑) 또는 두 개(회색 또는 빨간색)를 풀어내세요.

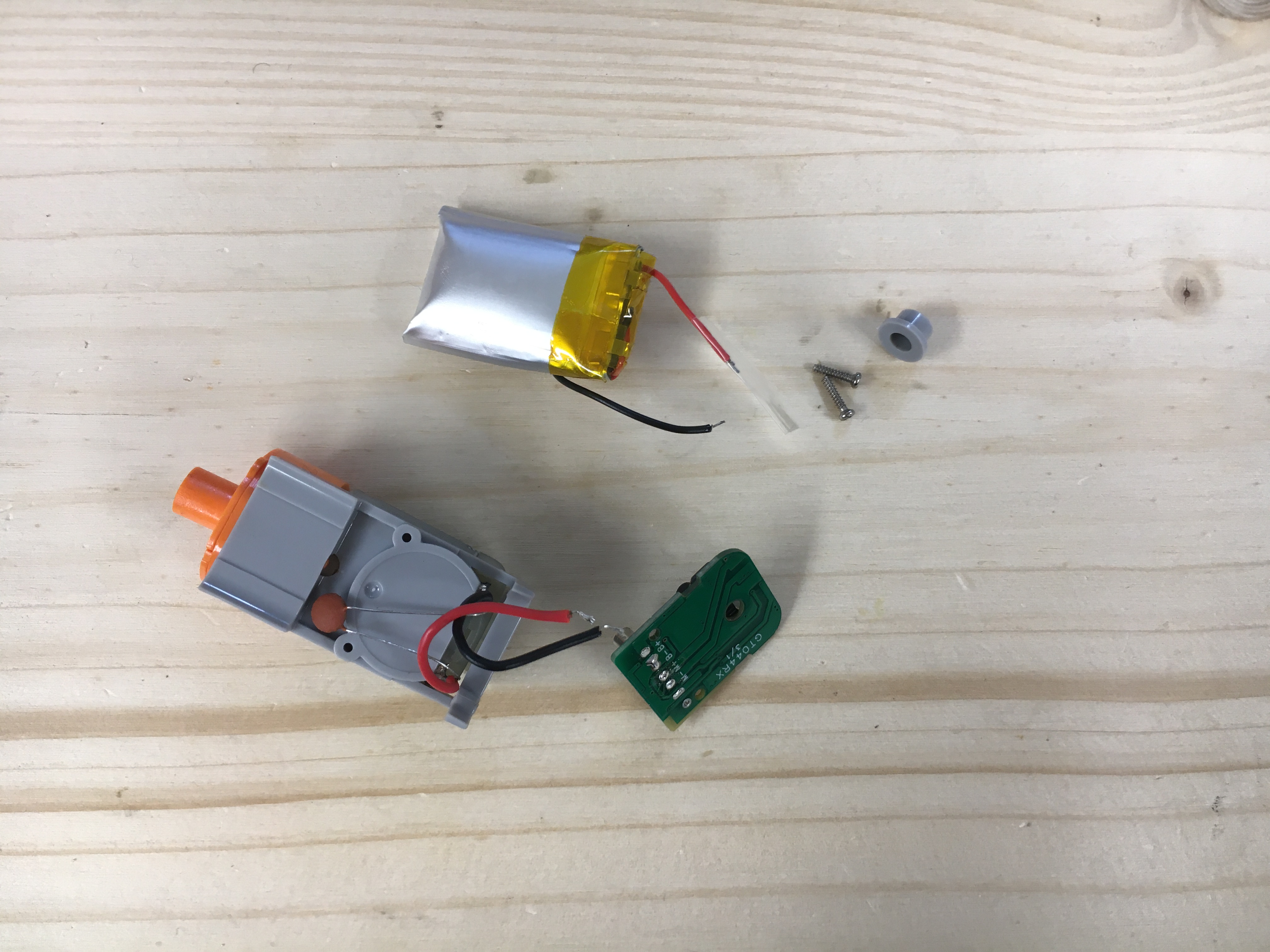

• 배터리와 모터를 PCB에서 분리하세요. 두 개의 배터리 단자가 서로 닿지 않도록 하세요.

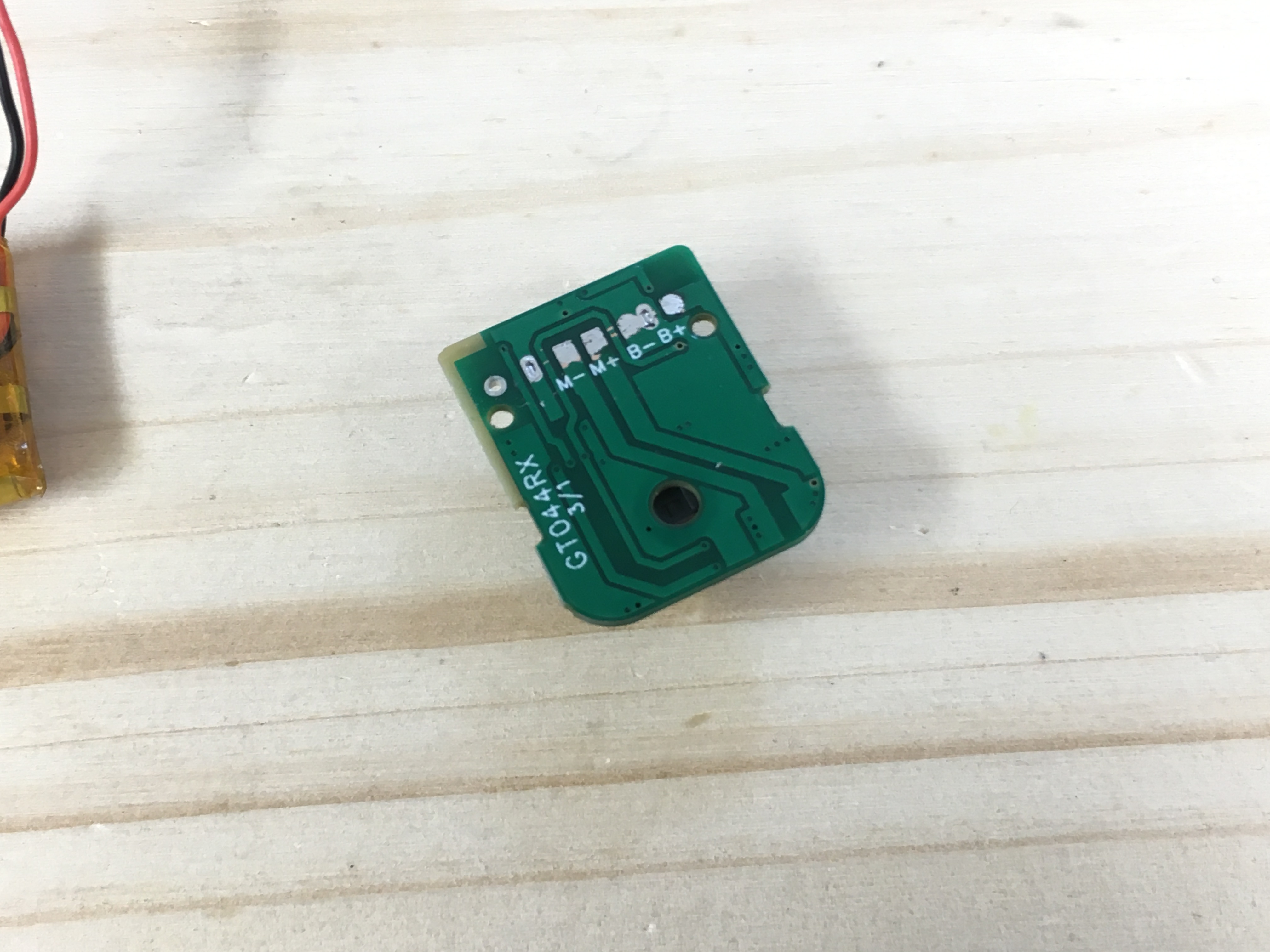

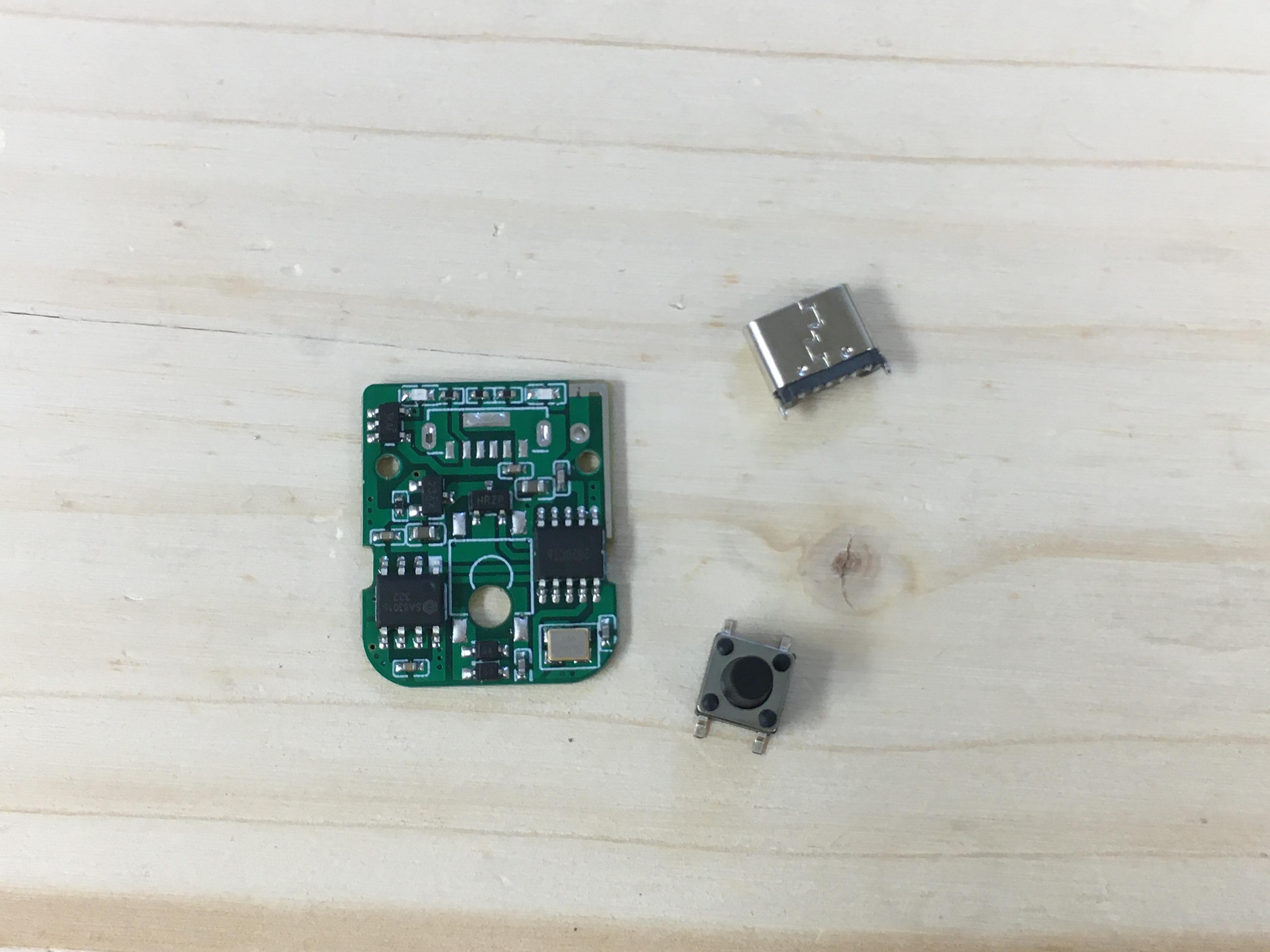

• PCB에서 버튼과 USB 포트를 제거하세요.

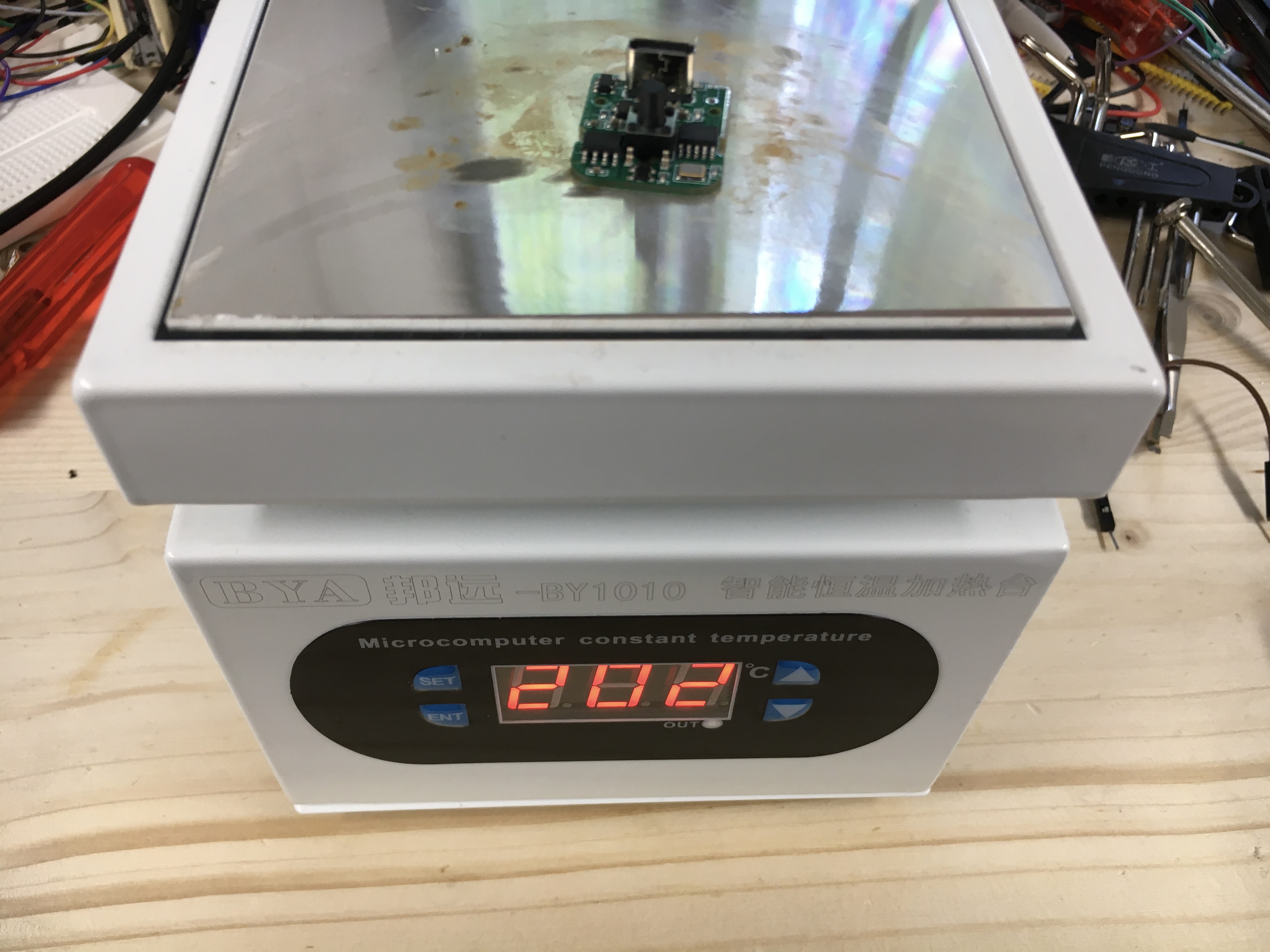

먼저 아래쪽의 여분의 용접선을 제거했고, 熱판을 사용하여 보드를 데우고 버튼과 USB 포트를 제거했습니다.

또한 열공기 리플로우 스테이션을 사용하거나, 두 구성 요소 중 대부분을 보드에서 제거하려 시도하거나, 이 구성 요소가 여전히 부착되어 있는 동안 보드에 직접 전선을 납땜하려 시도할 수도 있습니다. 이는 더 어렵지만, 특별한 도구는 필요 없습니다.

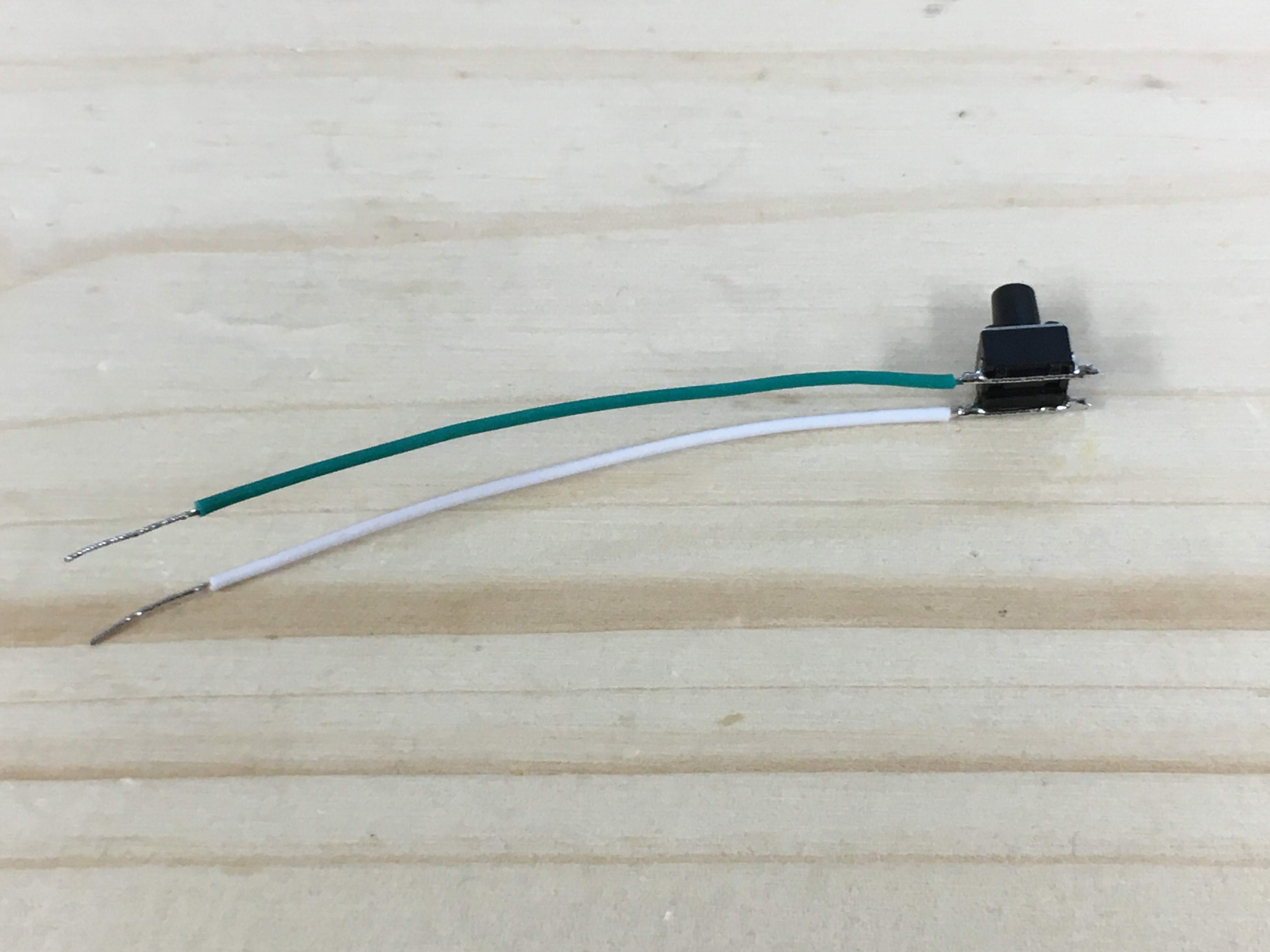

• 방금 제거한 버튼(또는 제거 과정에서 깨진 다른 버튼)에 전선을 납땜하십시오(양쪽을 연결할 필요는 없지만, 안정성을 위해 도움이 됩니다).

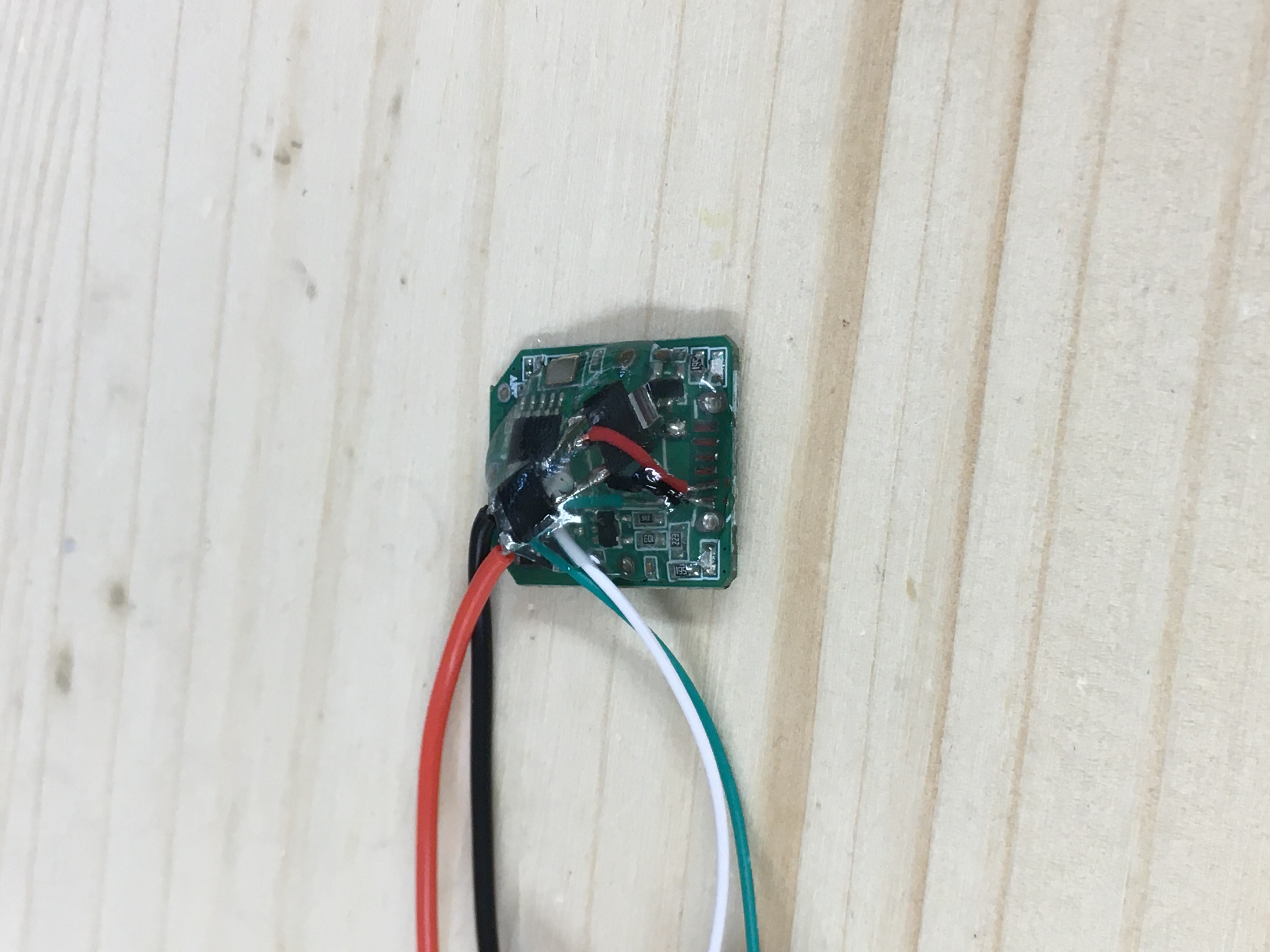

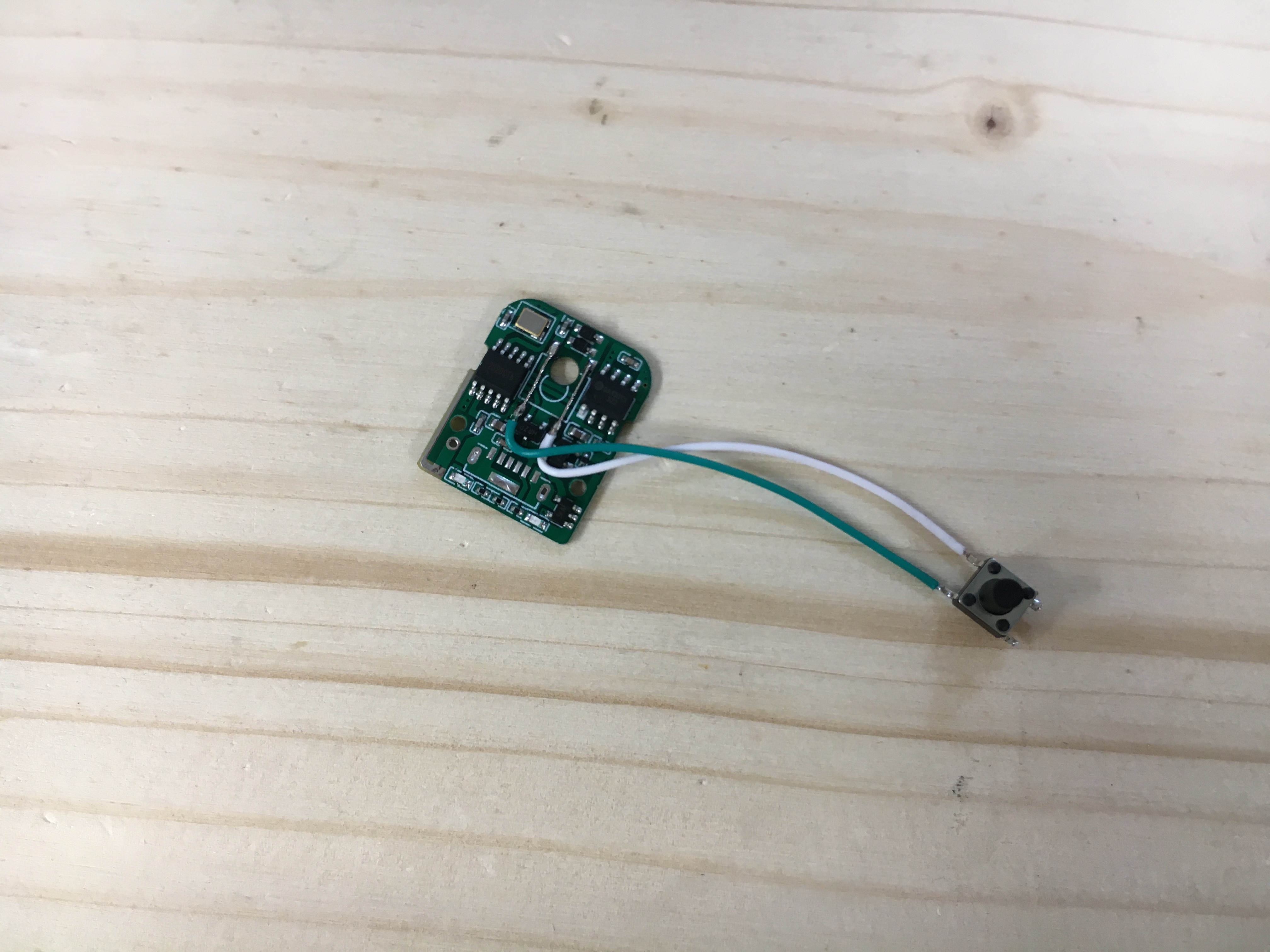

• 버튼 선을 보드에 납땜하고, 양쪽에 모두 연결되어 있는지 확인하십시오.

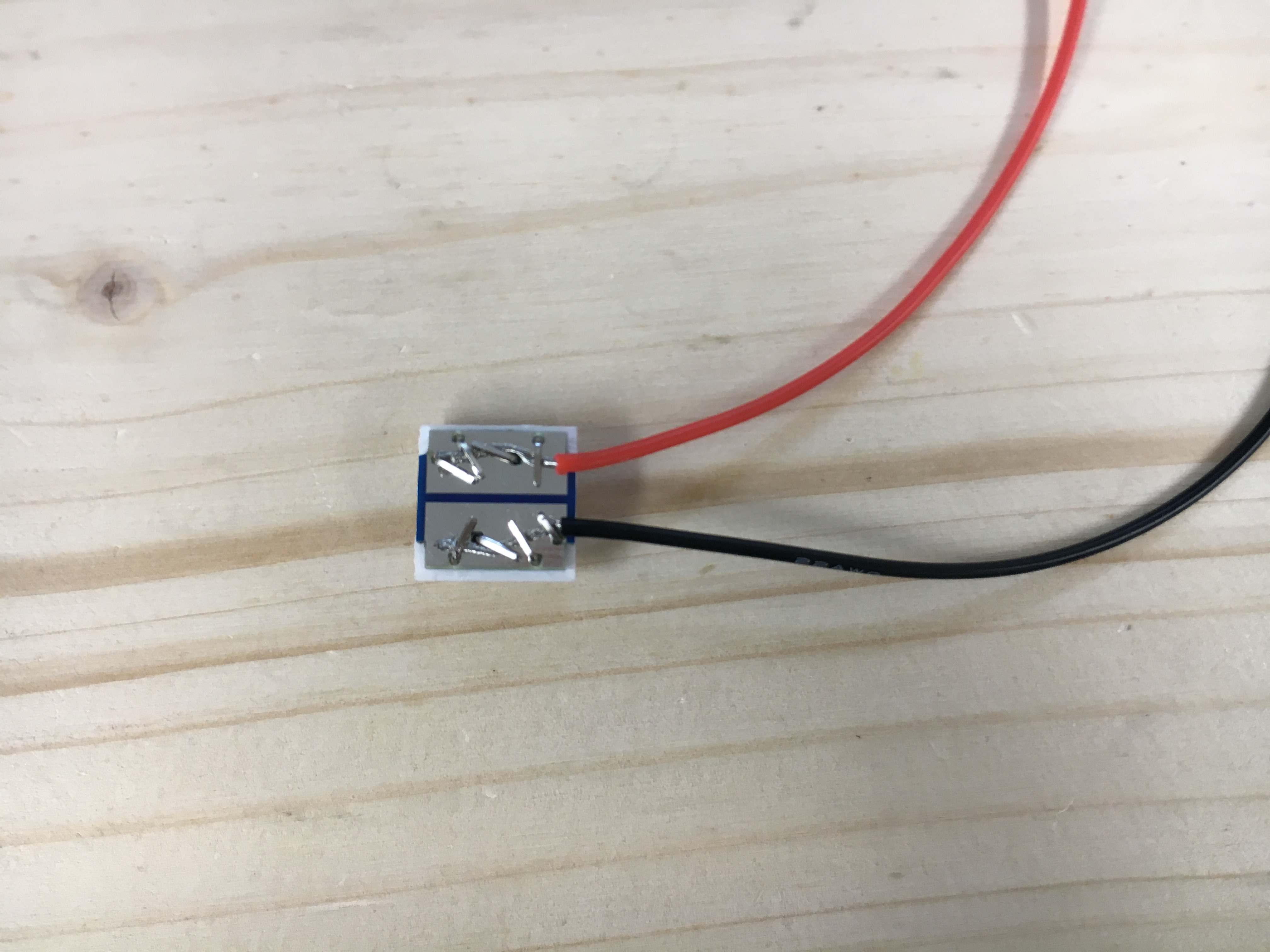

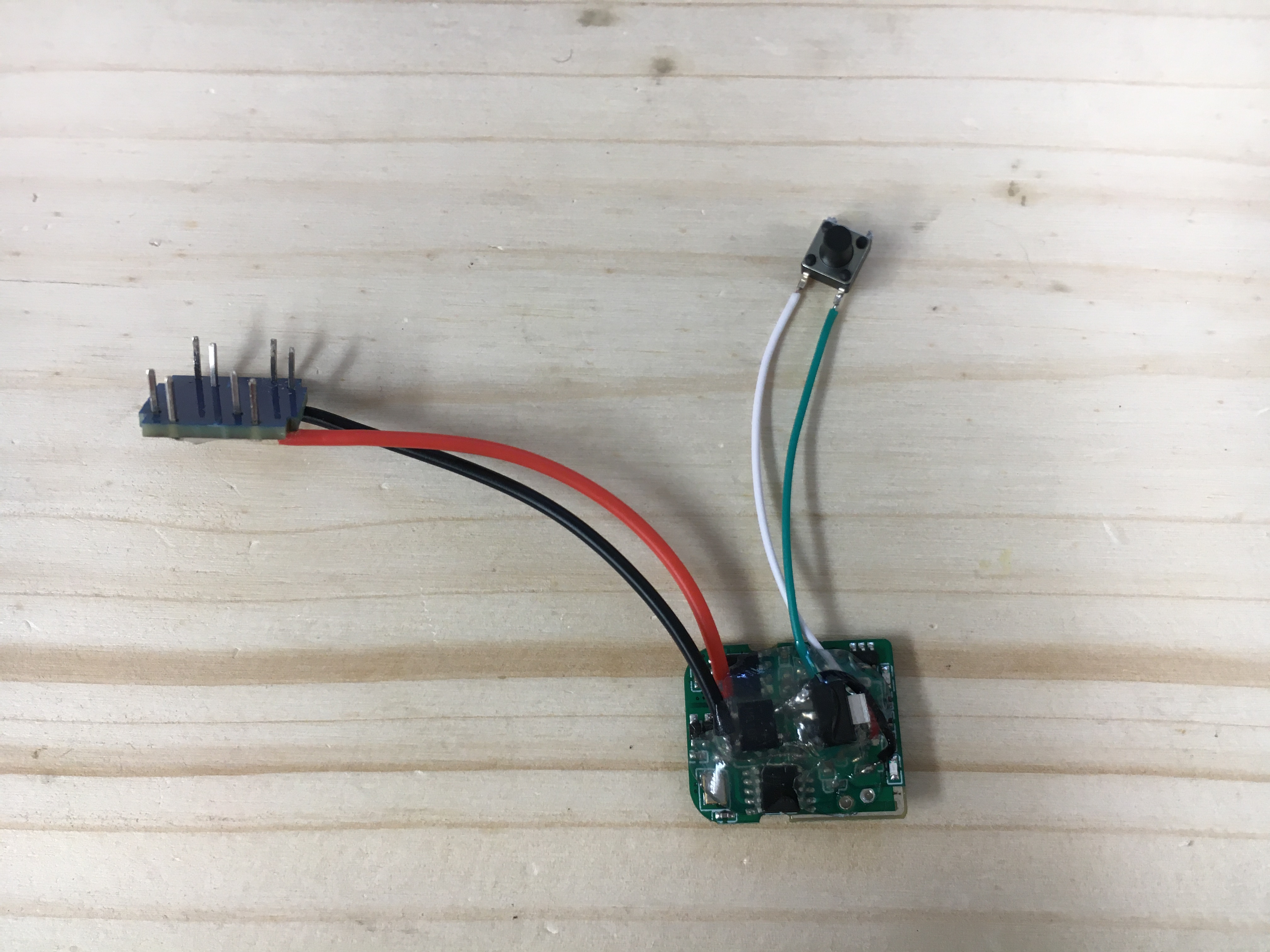

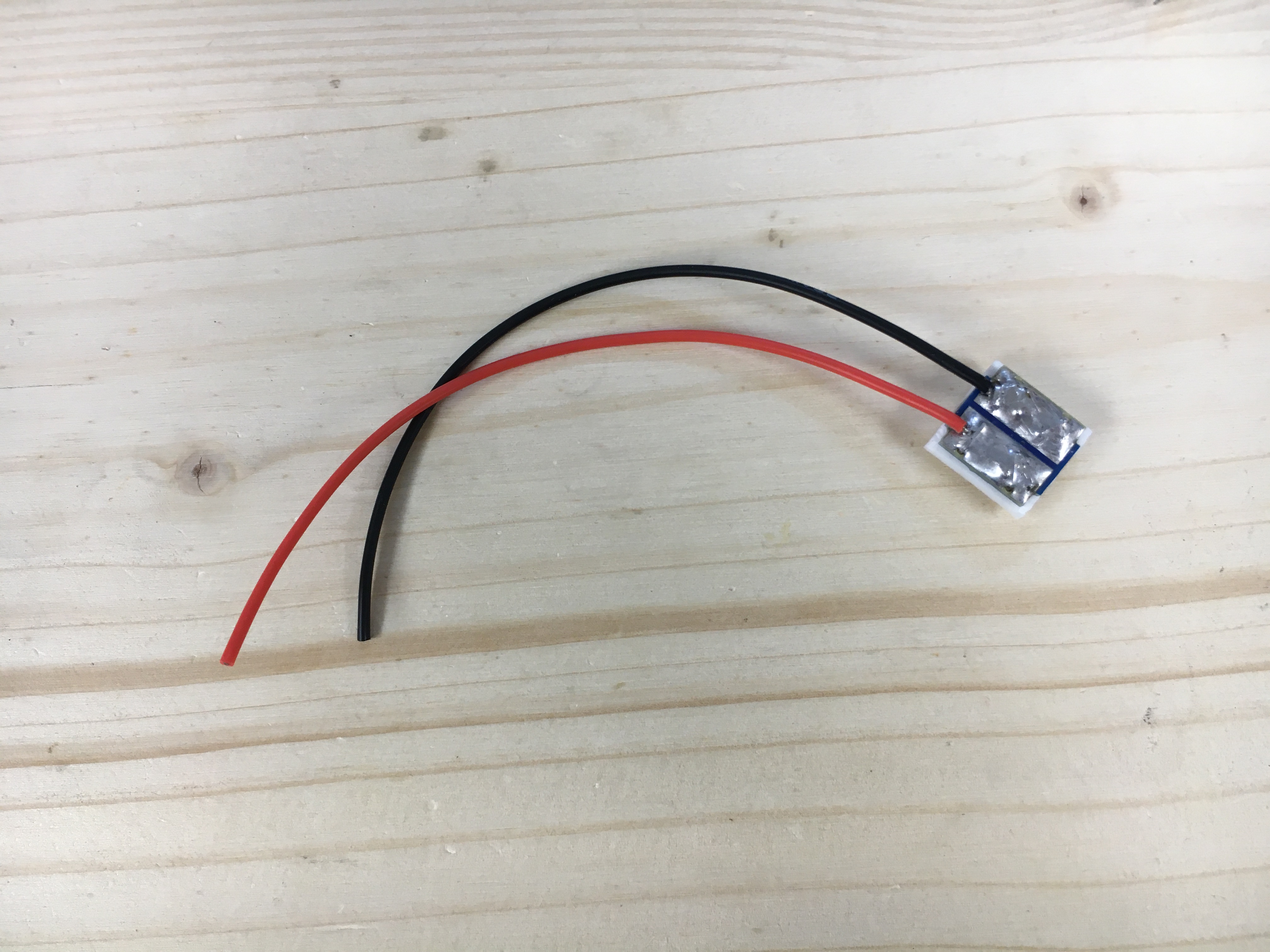

• 핀들을 9v_soldering_jig.stl에 넣고 PCB와 두 개의 케이블에 납땜하여 9V충전 커넥터를 납땜하세요.

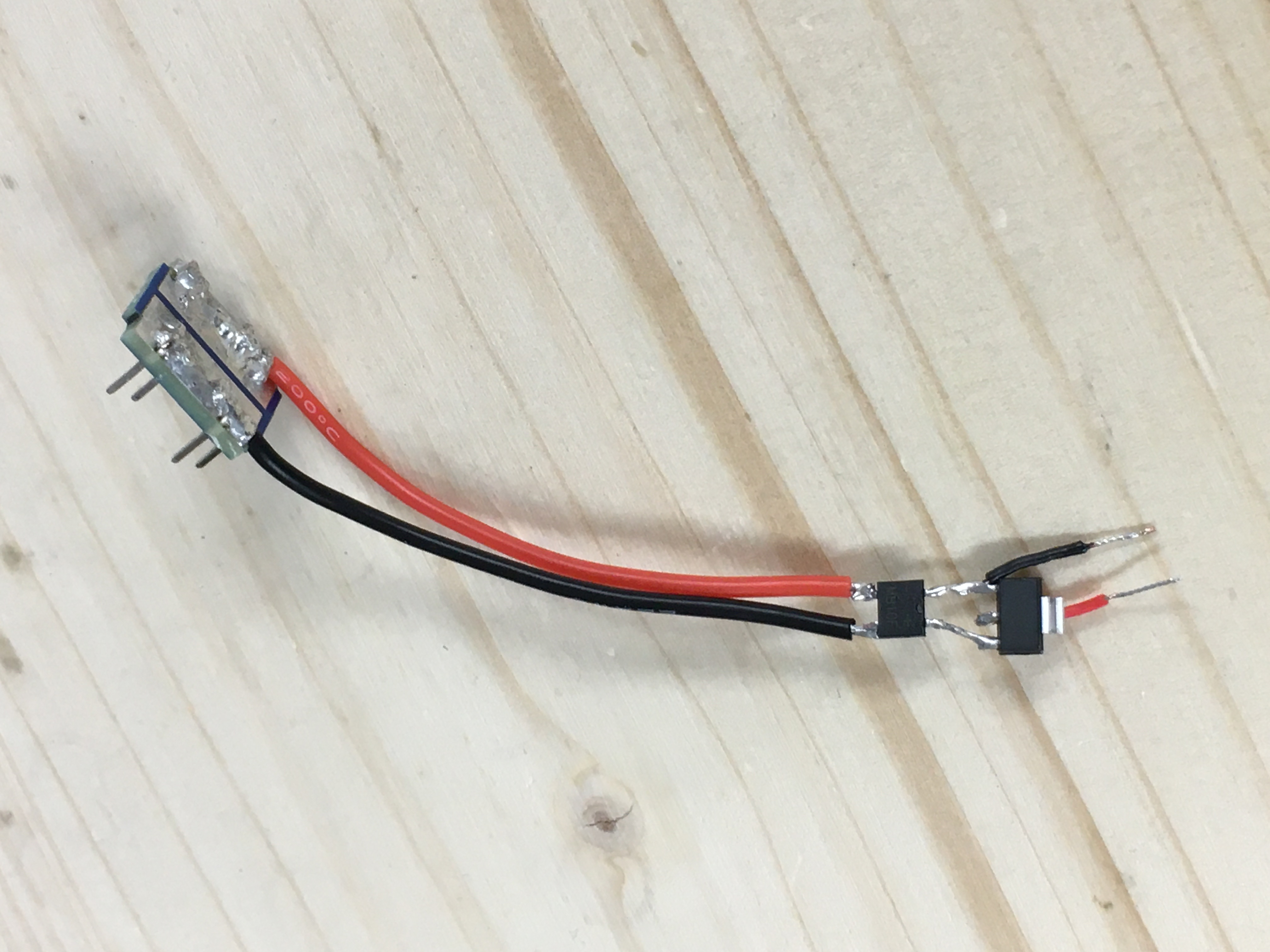

• 그림에 표시된 대로 9V 커넥터 케이블의 끝부분에 Bridge Rectifier 다이오드를 납땜하고 AMS1117 5.0에 공급하세요.

• AMS1117의 출력을 메인 보드에 납땜하세요. 바깥 핀은 그라운드이고, 5개의 핀 중에서 한 개는 플러스 핀입니다. 그저 사진을 참고로 하세요. 이 구성 요소들은 핫 글루로 고정되어 있어서, 나중에 다루는 동안 실수로 무언가를 깨는 일이 없습니다. 여기서 두 버전은 약간의 차이가 있지만, 두

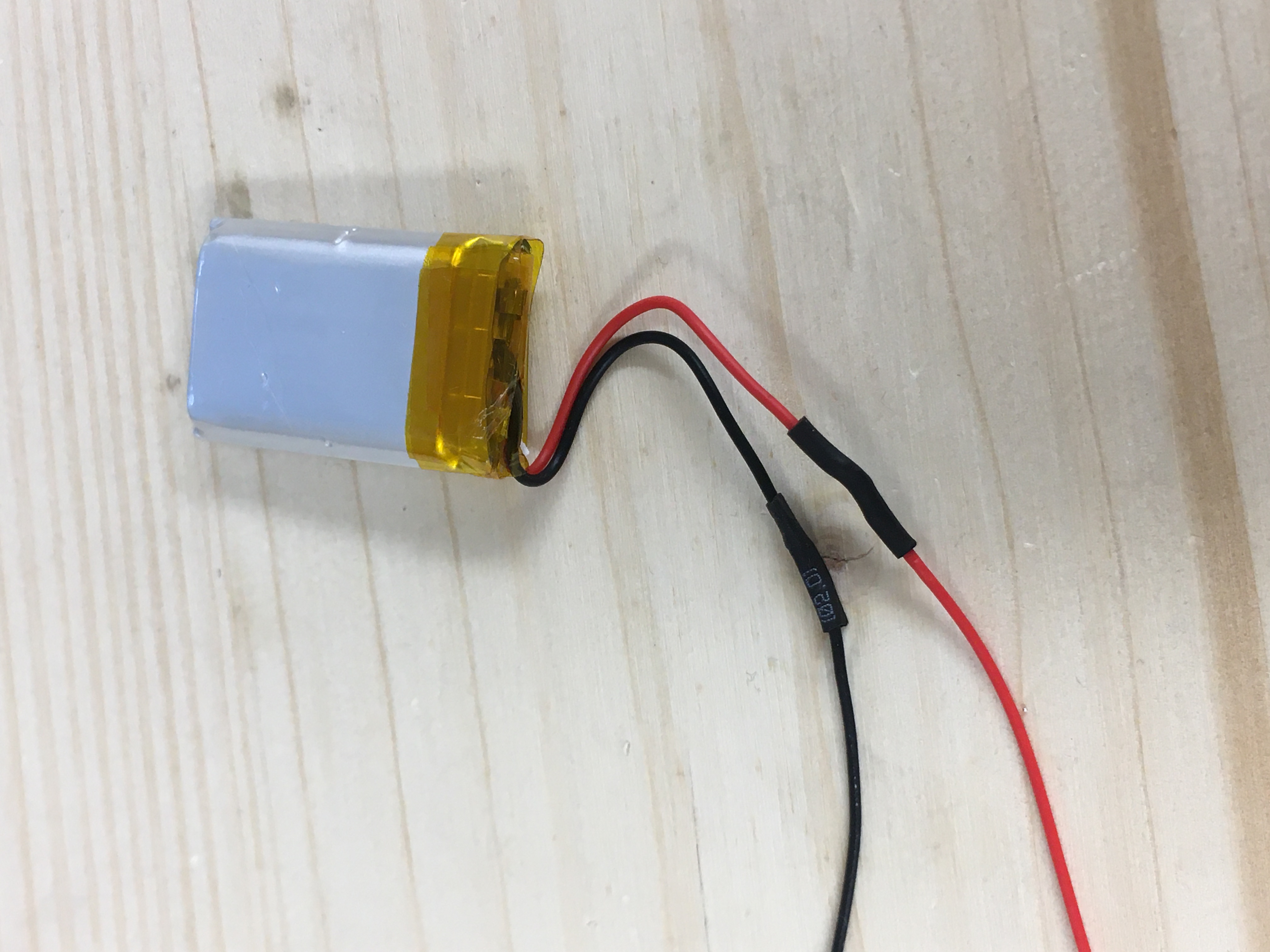

• 배터리 선을 확장하여 모노레일 모터에 더 쉽게 조립할 수 있게 하십시오. 배터리가 손상된 것 같다면 지금 바꾸어 주십시오.

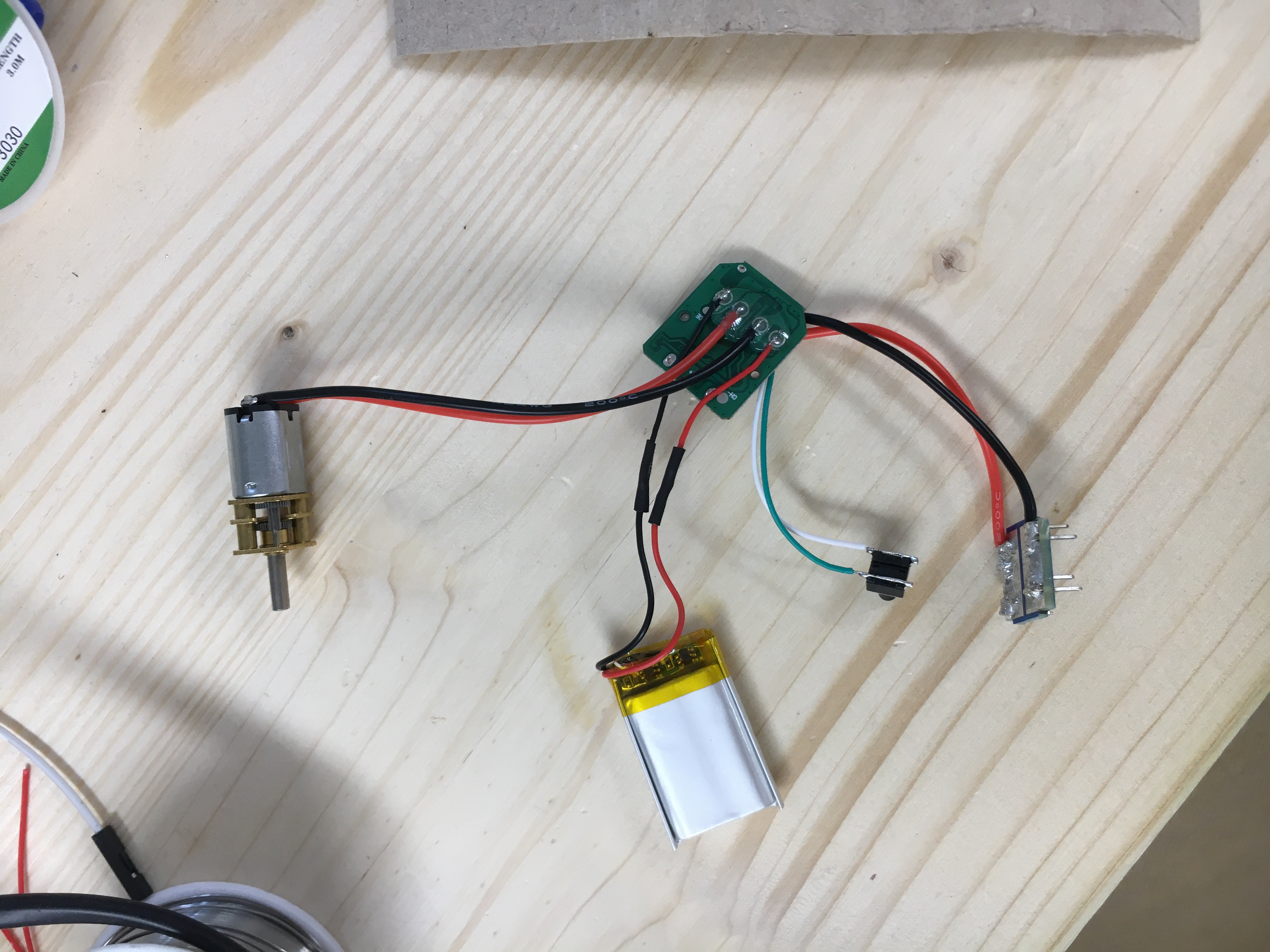

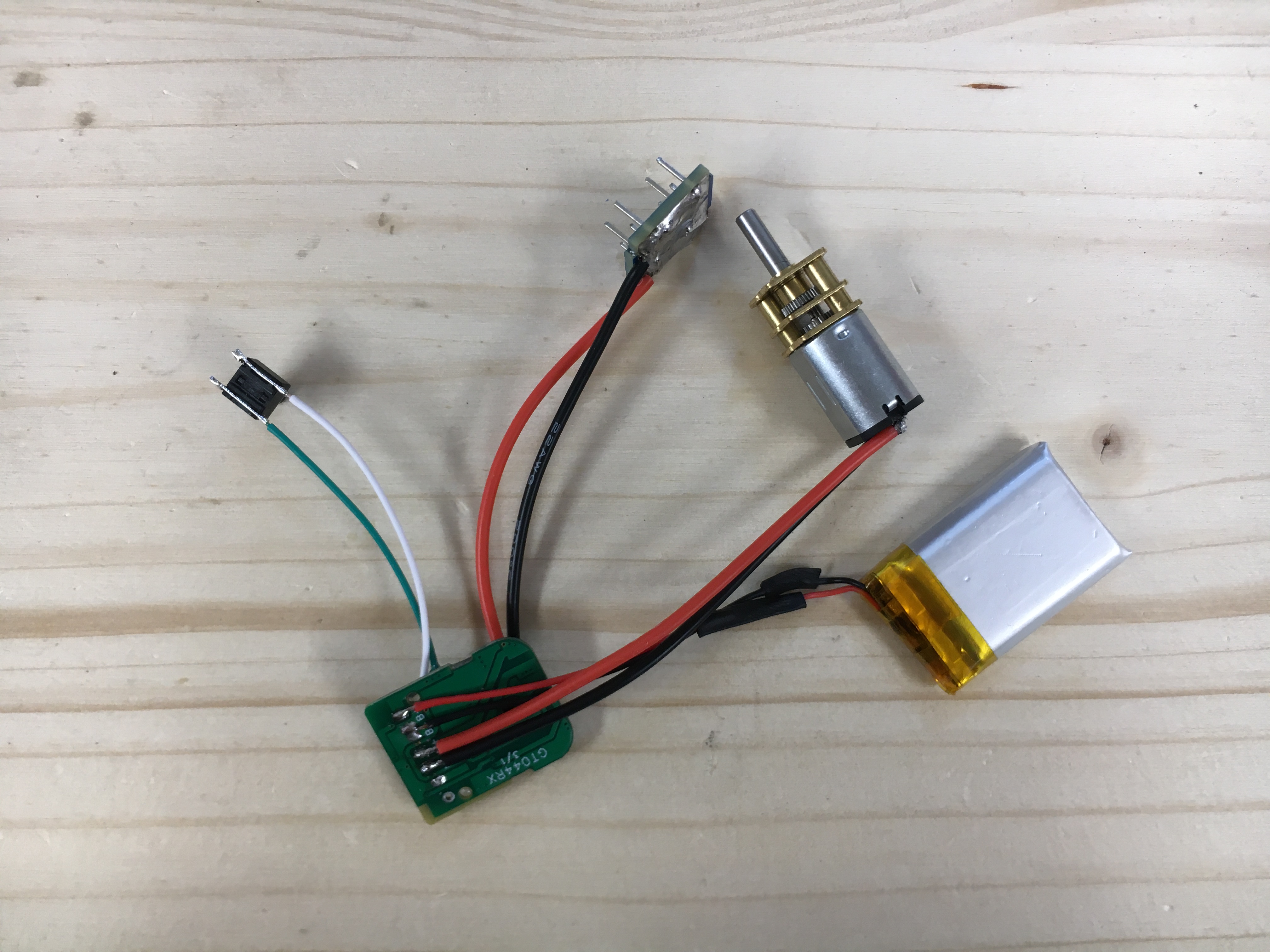

• 배터리와 n20 모터를 다시 연결하세요.

• 다시 테스트 하세요.

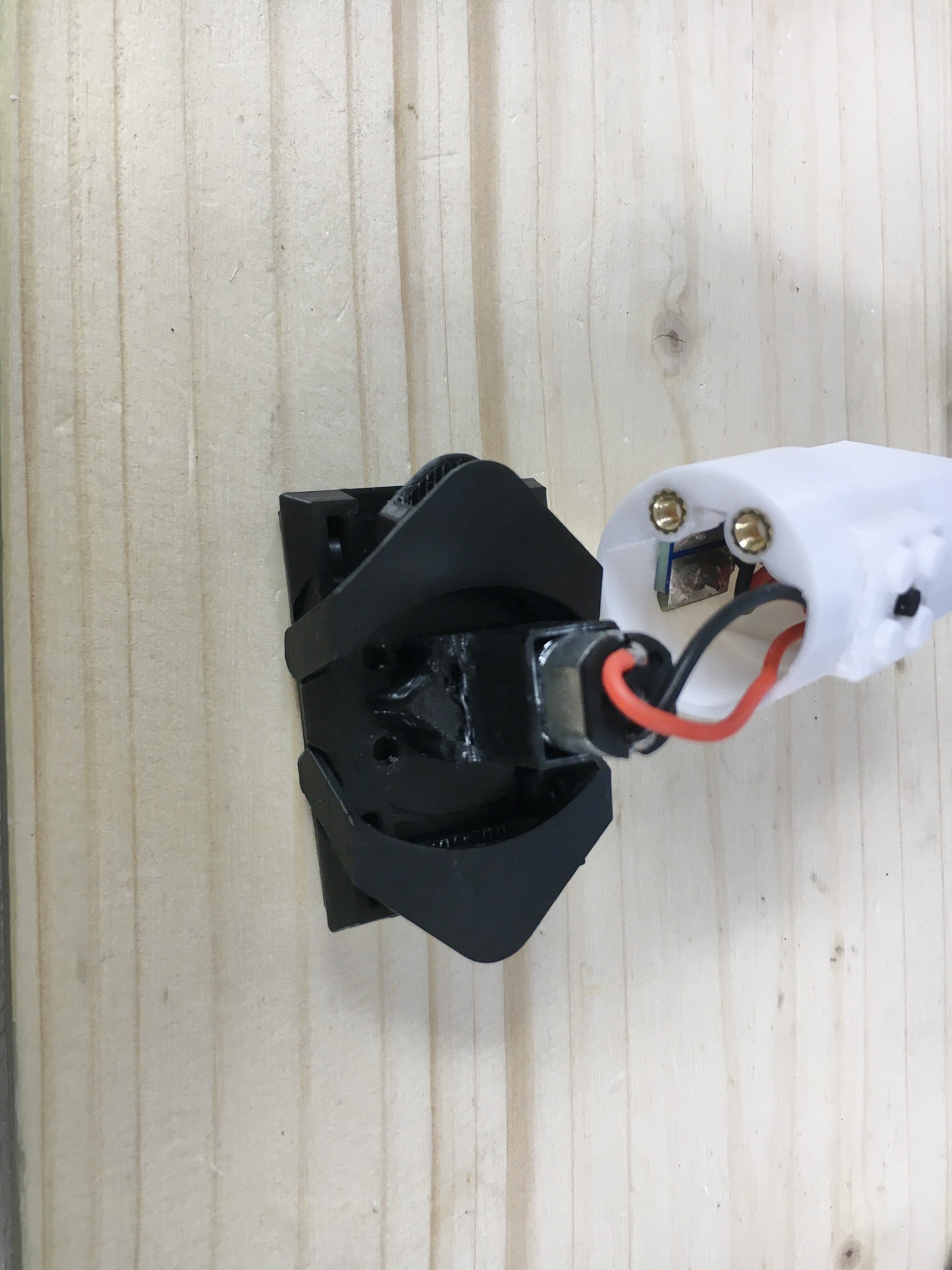

인쇄된 부품을 조립하세요. 전자 장치를 하우징에 설치할 때는 먼저 히트 세트 인서트 측면에 배터리를 설치한 다음, 메인 인쇄 회로기판을 밀어넣고, 9V 커넥터를 측면에 끼워넣으며, 버튼을 다른 쪽에 열기나 다른 접착제로 고정하세요. 모노레일 모터의 주요 본체를 제거하

• 상부 커버를 달리고 두 개의 나사를 조인します。

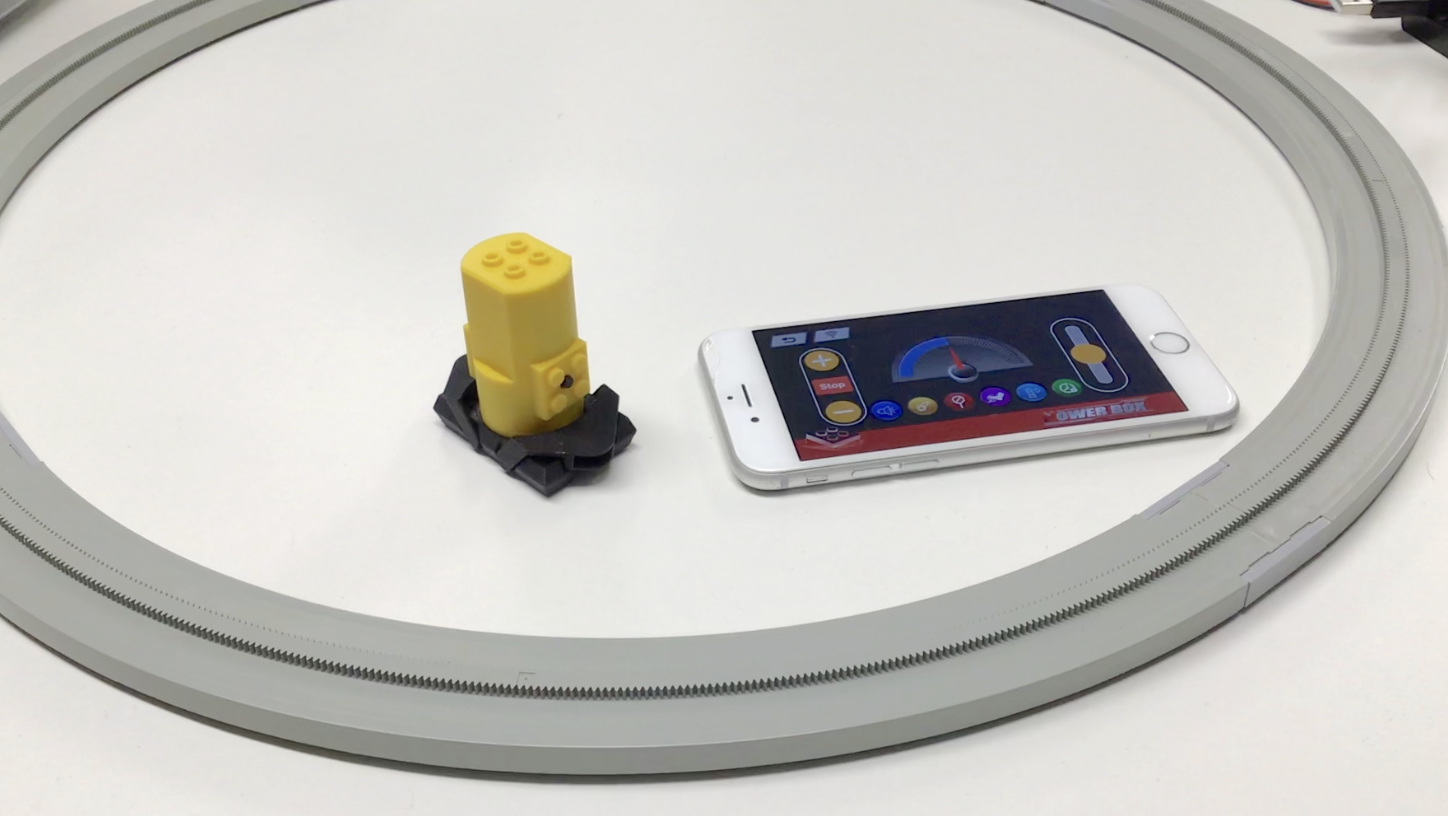

완료되었습니다, 완성된 모터를 즐기세요.
