Eine tragbare Taschenlampe zum Campen.

Ich habe eine Camping-Laterne entworfen, die so effizient, kompakt und einfach zu montieren wie möglich ist.

Zunächst habe ich den unteren Teil aus PLA gedruckt, aber später, aus Gründen der Ästhetik, habe ich mich für Prusament Woodfill entschieden.

Ich habe den oberen Teil mehrmals mit verschiedenen Einstellungen und Filamenten gedruckt. Ich habe den Vase-Modus ausprobiert, aber es war zu dünn und zerbrechlich. Ich habe auch versucht, es aus transparentem PLA zu drucken, aber aus weißem PLA ist es ästhetisch schöner (meiner Meinung nach) und vor allem ist das Licht weicher und besser verteilt.

Ich habe die Komponenten hauptsächlich auf Aliexpress gekauft, aber ich habe auch einiges im tschechischen Online-Shop gekauft oder aus meinen eigenen Vorräten genommen. Alle Links zu den Komponenten finden Sie am Ende des Textes.

Das Prinzip ist einfach. Ich habe zwei 18650-Batterien mit einer angegebenen Kapazität von 9900 mAh gewählt. Allerdings sind sie von Aliexpress, also haben sie in Wirklichkeit nur etwa die Hälfte der Kapazität. Deshalb habe ich zwei genommen und sie parallel geschaltet, um die Kapazität zu erhöhen. Ich wollte den gesamten Schaltkreis auf 5V aufbauen, was man, wenn man ein Batteriespannung von 3,7V hat

Zum Schluss habe ich den unteren und oberen Teil mit Sekundenkleber zusammengeklebt.

Und das ist alles. Ich wünsche Ihnen viel Spaß bei der Herstellung und hoffe, dass es Ihnen treu dienen wird.



EN

Portable Campinglampe

Ich habe eine Campinglampe entwickelt, die so effizient, kompakt und einfach zu montieren wie möglich ist.

Ich habe zunächst den unteren Teil aus PLA gedruckt, aber dann, aus ästhetischen Gründen, habe ich mich für Prusament Woodfill entschieden.

Ich habe den oberen Teil mehrmals mit verschiedenen Einstellungen und Filamenten gedruckt. Ich habe den Vase-Modus ausprobiert, aber es war zu dünn und zerbrechlich. Ich habe auch versucht, es aus transparentem PLA zu drucken, aber aus weißem PLA ist es ästhetisch ansprechender (meine Meinung) und vor allem ist das Licht weicher und besser verteilt.

Ich habe die Komponenten hauptsächlich auf Aliexpress gekauft, aber ich habe auch einige im CZ-Onlineshop gekauft oder aus Haushaltswaren genommen. Alle Links zu den Komponenten finden Sie am Ende des Textes.

Das Prinzip ist einfach. Ich habe 2x 18650-Batterien mit einer angeblichen Kapazität von 9900 mAh gewählt. Aber sie sind von Aliexpress, also haben sie eigentlich etwa die Hälfte davon. Und deshalb habe ich zwei genommen und sie parallel geschaltet, um die Kapazität zu erhöhen. Ich wollte die gesamte Schaltung auf 5V aufbauen, was bei einer Batteriespannung von 3,7V mit einem DC/DC-Wandler

Zum Schluss habe ich die unteren und oberen Teile mit Superkleber zusammengeklebt.

Und das ist alles. Ich wünsche euch viel Spaß bei der Produktion und möge sie euch treu dienen.



Komponenten:

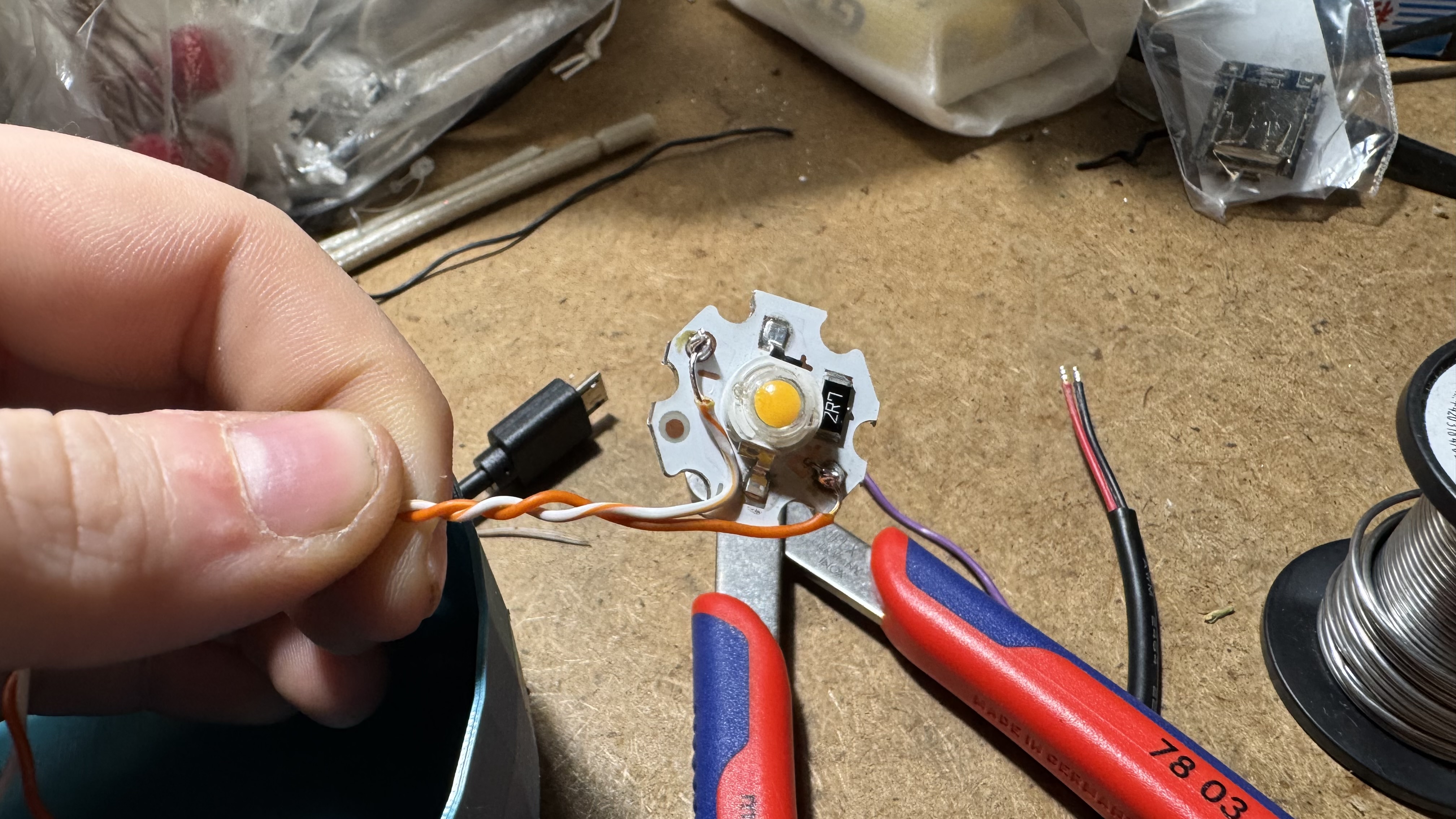

LED- Ich habe das gerade auf AliExpress gefunden: CZK60.38 | 10 Stück Eingang 3.7V 5V 1W 3W Weiß Grün Königsblau Rot Vollspektrum LED Perlenlicht + 20mm Sternbasis

https://a.aliexpress.com/_EuRpbhY

(Goldgelb, 5V 3W)

Batterie- Ich habe das gerade auf AliExpress gefunden: CZK368.59 | 18650 3.7V wiederaufladbarer Lithium-Ionen-Akku 9900mAh mit optionalem Ladegerätset, Taschenlampe, Spielzeug und verschiedenen elektronischen Produkten.

https://a.aliexpress.com/_Ex7RhWS

(2 Stück)

Wechseln- Ich habe das gerade auf AliExpress gefunden: CZK73.13 | 10 Stück MTS-101 2-Pin SPST-Schalter Ein-Aus 2 Positionen AC125V/6A 250V/3A 6mm Blaue Mini-Kippschalter

https://a.aliexpress.com/_EyXDd8q



USB C -http://www.hezkyden.cz/shop/usb-konektor-typ-c-na-panel-cerny/

Micro-USB-Kabel - http://www.hezkyden.cz/shop/konektor-usb-micro-s-kabelem/

Batteriegehäuse - http://www.hezkyden.cz/shop/pouzdro-na-baterie-18650-dps/

(Version mit 2 Zellen)

DC/DC-Wandler - http://www.hezkyden.cz/shop/usb-nabijecka-dc-dc-menic-tp4313/



USB-Konnektor -http://www.hezkyden.cz/shop/adapter-usb-2-typ-a-konektor/



Kabel -Haushaltsbedarf

Aluminium-Kühlkörper -Haushaltsbedarf

Wärmeleitpaste -Haushaltsbedarf

Superkleber -Haushaltsbedarf



Filamente:

Prusa Woodfill

Alzament Hyper PLA+ Weiß
