Inspiration

Keiner der anderen CORE ONE-Abgasführungen auf printables.com passt zu meinem.HoseGröße, also habe ich mein eigenes entworfen. Mein Ziel war, ein Teil zu entwerfen, das für verschiedene Schlauchgrößen und -winkel leicht umkonfiguriert werden kann.

Drucken

Nicht der einfachste Teil zum Drucken aufgrund der Überhänge, aber ich habe Baum-/organische Stützen verwendet und es ist gut gelaufen.

Versammlung

Zuerst tragen Sie ein selbstklebendes Dichtungsmaterial auf den Rand des Teils auf, der dem Drucker zugewandt ist. Ich habe3m Gummistreifen.

Als nächstes kleben oder befestigen Sie Ihren Schlauch mit einem Zip-Tie am runden Ende des Luftschachts.

Schließlich schrauben Sie es mit 4 M3x10-Schrauben fest. Längere Schrauben werden ebenfalls funktionieren.

Anpassen

Du wirst Autodesk Fusion benötigen, um das Modell anzupassen. Oder du kannst mir eine Nachricht mit deinem gewünschten Winkel und Schlauchdurchmesser schicken, und ich werde mich so schnell wie möglich darum kümmern (es könnte aber ein paar Tage dauern).

Ich habe ein paar verschiedene CAD-Dateien hinzugefügt. Jede ist etwas anders.

• core_one_exhaust_duct_down - Verwenden Sie dieses, wenn Sie möchten, dass Ihr Host direkt nach oben oder direkt nach unten zeigt.

• core_one_exaust_duct_right_angle - eine ältere Version von core_one_exhaust_duct_down, die mehr Stützen zum Drucken benötigt. Sie könnte dennoch nützlich sein, da sie auch linke und rechte Winkel unterstützt.

• core_one_exaust_duct_straight - Verwenden Sie dieses, wenn Sie möchten, dass Ihr Schlauch direkt in die Rückseite Ihres Core One steckt, ohne einen Winkel. Die anderen Modelle funktionieren nicht für diesen Winkel, da ein Teil der Geometrie eine gekrümmte, nicht gerade Linie annimmt.

• core_one_exaust_duct_any_angle - Verwenden Sie dieses für jeden anderen Winkel, aber seien Sie gewarnt, dass die Schrauben schwerer zugänglich sind, weil sie sich im Inneren des Kanals befinden. Wenn sie außerhalb des Kanals wären, würden sie mit den Wänden kollidieren und Löcher zum Zugang erfordern.

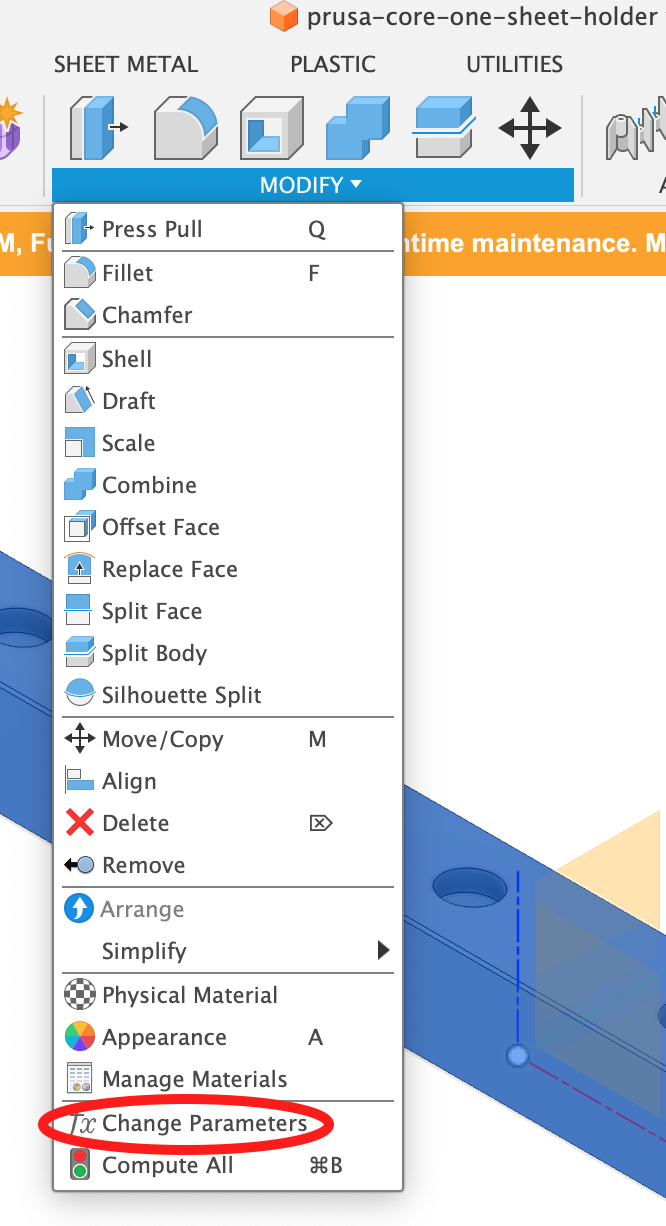

Ändern Sie die Parameter des Modells in Autodesk Fusion, indem Sie auf "Modifizieren" -→ "Parameter ändern" klicken.

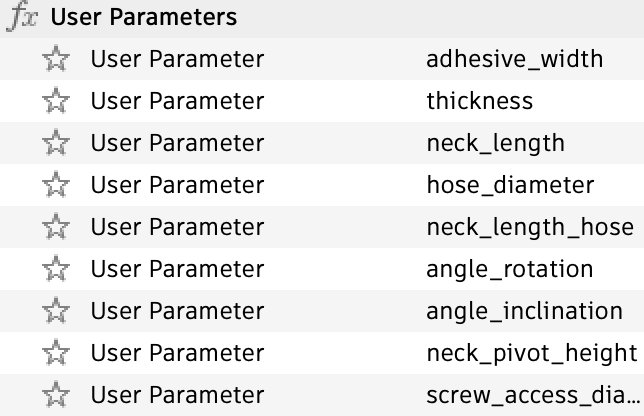

Mehrere Parameter sind verfügbar, aber Sie werden höchstwahrscheinlich einen der folgenden ändern wollen.

• Schlauchdurchmesser - Setzen Sie dies auf den Innendurchmesser Ihres Schlauchs. Das Teil wird den Durchmesser des äußeren Kreises so anpassen, dass Ihr Schlauch reibungslos darauf aufgeschoben werden kann.

• angle_rotation - Ändere den xy-Winkel deines Schlauchs. 0 Grad zeigt nach rechts. 90 Grad zeigt nach oben. 180 Grad zeigt nach links. 270 Grad zeigt nach unten.

• Winkelneigung - 0 Grad bedeutet einen rechten Winkel. 90 Grad bedeutet, dass es direkt nach hinten zeigt.

• Dicke - wie dick sollen die Wände sein?
