Мне надоело гнуть ножки ИС на столе, и я провел день, разрабатывая это. Я уже пользовался сжимающими инструментами раньше и добился довольно хороших результатов, но этот дизайн легче интегрировать в другие вещи, которые я всегда держу на своём рабочем столе. Мне нравится дизайн роликового подшипника от @BillyBag2, и после некоторых

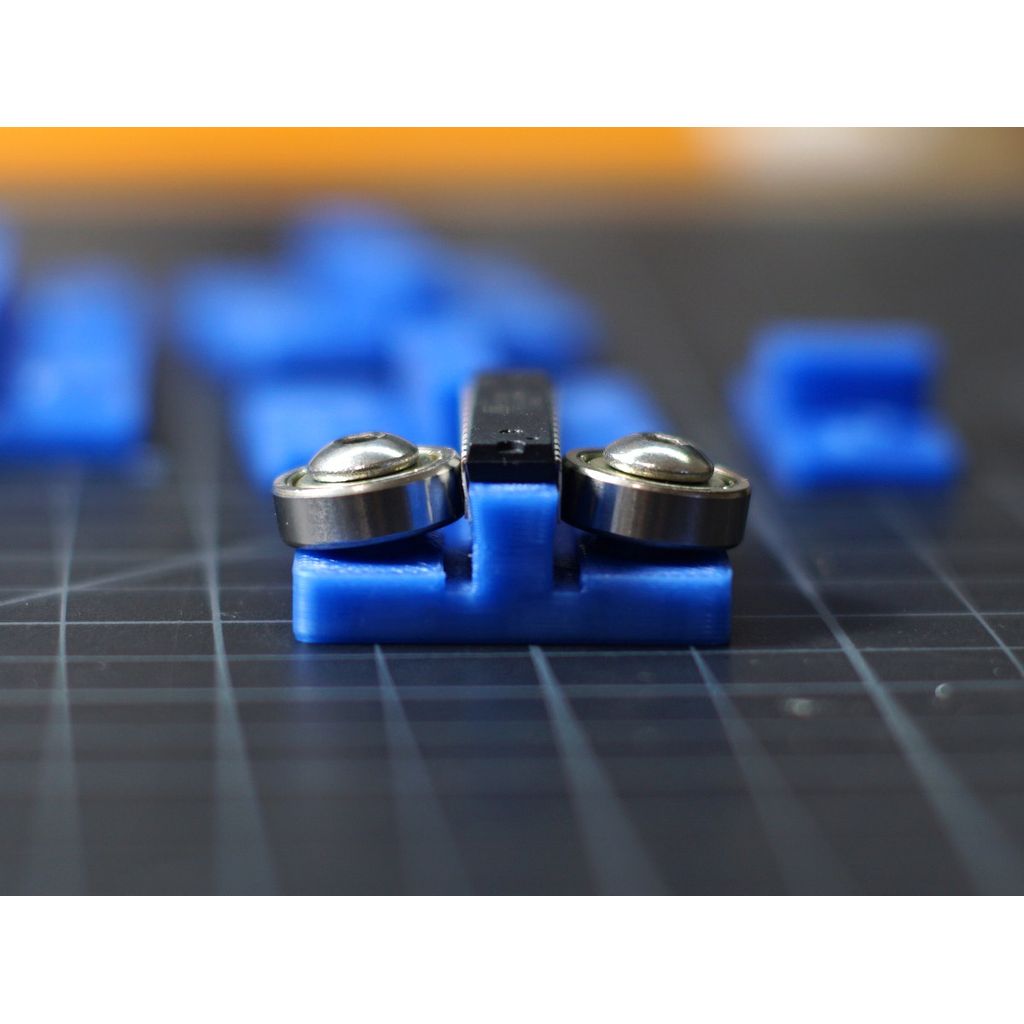

Чтобы пользоваться им, поместите DIP на рельсу на её более длинном конце и проведите его вперед-назад по подшипникам несколько раз. Рельса имеет угол -7 градусов, а подшипники - угол -9 градусов, поэтому подшипники находятся ближе всего к нижней части ножек. Ножки немного отгибаются после того, как они покидают подшипники, и в итоге

Угол столба можно отрегулировать с помощью параметра chip_leg_a, а длину устройства можно установить с помощью параметра block_l. Расстояние между подшипником и столбом можно уменьшить, уменьшив толщину chip_leg_thick, или увеличить, увеличив его. Дизайн является параметрическим и должен быть в состоянии поддерживать любые подшипники и болты, которые

Болты должны быть не менее 10 мм, но едва помещаться в гайки. 12 мм, вероятно, было бы идеально. Если вы установите bolt_h достаточно высоко, конструкция сгенерирует верхние прокладки, необходимые для устранения зазора на болте. Протестировано до 16 мм.

C-Bot.

Нет.

Нет.

0,6 мм сопло / 0,24 мм слой.

15%

При резке убедитесь, что ваша режущая машина создает довольно плотный слой между гайками и отверстиями для болтов сверху. Я бы не использовал какие-либо опоры.

Полезно иметь очень гладкую поверхность на верхней части столба, чтобы чип мог легче перемещаться по нему. Я использую ширину сопла 75% (0,45 мм) для экструзии верхнего твердого слоя в Slic3r, и это работает просто отлично. Пользователи Cura могут использовать функцию "глажки".

Аппаратное обеспечение.

2x универсальные подшипники 625ZZ, 5 мм x 16 x 5
2 болта M5, 10-15 мм (на фото с 10 мм).
2 штуки квадратных гаек M5

Вставьте квадратные гайки в отверстия внизу. Я использую более длинный винт, чтобы помочь установить их на место, прежде чем добавлять болт, подшипник и верхнюю прокладку (если необходимо). Подшипники должны свободно двигаться и не заедать на своих осях.
