Zusammenfassung

Dies ist im Grunde eine Neugestaltung einiger der Logitech C270 Fokusadapter, die ich auf Thingiverse gesehen habe. Ich habe diese 3 Teile von Grund auf neu gemacht, aber sie basieren eng auf einigen anderen früheren Designs.

Ich wollte einen Fokusadapter, der etwas einfacher zu drucken war. Ich beschloss, den Fokusring des Logitech C270 zu modifizieren, indem ich 3 der Noppen auf dem Fokusring entfernte. Das ermöglichte es mir, den Adapter mit größeren Schlitzen zu drucken, was es für mich einfacher machte zu drucken. Ich konnte tatsächlich nicht einmal einen, den ich heruntergeladen hatte, drucken, weil ich mit einer 0,

Du wirst ZWEI M3x8mm Sechskant-Schrauben für den Deckel benötigen.

Ich habe diese in PETG mit minimalen Stützen für die 2 Schraubenlöcher auf dem Hauptdeckel gedruckt.

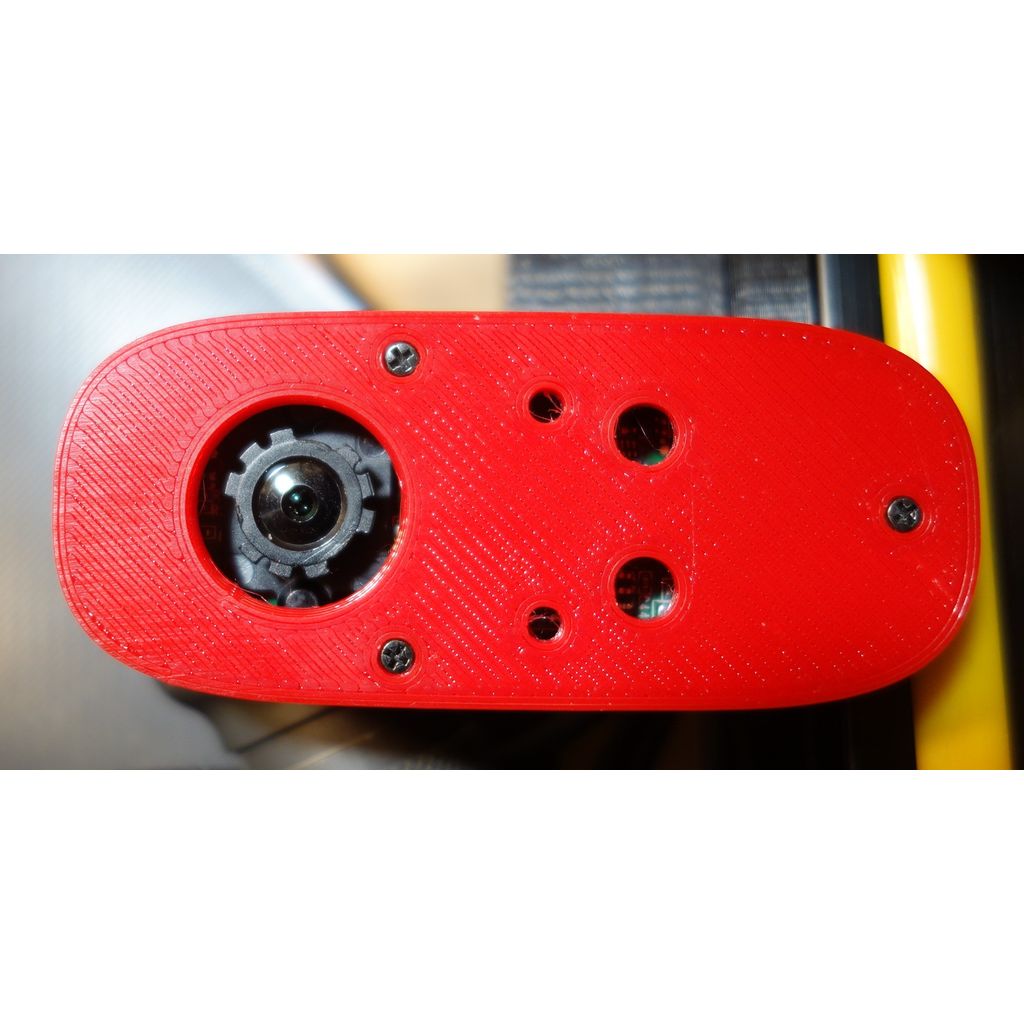

Wenn du es nicht weißt, kannst du die vordere Abdeckung der Logitech C270 abnehmen, und dann gibt es 3 KLEINE Schrauben, die du herausnimmst, um das zweite Stück zu entfernen und zum Fokusring zu gelangen. Wenn du genau hinschaust, gibt es eine kleine Menge Klebstoff, der den Fokusring an Ort und Stelle hält. Du wirst etwas Scharfes wie ein Exacto-Messer brauchen, um den

EDIT: Ich habe das Fokusrad am Ende in SCHWARZ gedruckt, um etwas Kontrast zu erzeugen.

EDIT 2: Ich habe ein Foto der Logitech C270 Webcam-Halterung hinzugefügt, die ich entworfen habe und auf meinem Sovol SV01 3D-Drucker verwende. Sie könnte auf jeder 2020-Extrusion montiert werden. Diese Halterung kann hier gefunden werden:https://www.thingiverse.com/thing:4572973
