Zusammenfassung

TR
Werfen Sie einen Blick auf die neue Version:
https://www.thingiverse.com/thing:2551717

Ich habe dieses Design gemacht, in der Annahme, dass weniger Schrauben zu weniger Vibrationen führen würden.
HINWEISE:
Der Nozzelfan wurde nach links genommen, deshalb wurde e3d an der verbleibenden Stelle montiert. Aus diesem Grund ist die Nozzelspitze 20 mm zurückgegangen. Wenn Sie diesen Träger verwenden, müssen Sie möglicherweise auch die Heizplatte um 20 mm zurückziehen.
Außerdem sind Modelle in 5 verschiedenen Längen als Düsenlüfterspitze erhältlich. Messen Sie den Abstand zwischen der Unterseite der e3d-Klemme und der Düsenlüfterspitze und vergleichen Sie ihn mit dem entsprechenden Bild. Die Länge im Bild (20,3 mm) gehört zu meinem Drucker, und ich verwende eine mit einer Länge von 43 mm als Lüfterspitze. Wählen Sie diejenige, die Ihrer gemessenen L
Der X-Trägerteil muss schräg auf einer ebenen Kante aufgelegt werden. Beim Auflegen ist keine Unterstützung erforderlich.

EN
Schau dir die neue Version an:
https://www.thingiverse.com/thing:2551717

Weniger Schrauben und weniger Lärm. Dieser Gedanke gab mir die Idee, diesen Wagen zu entwerfen.
HINWEISE:
Bitte beachten Sie, dass, da der Düsenventilator zur Seite des Schlittens verschoben wird, die Düsenspitze um 20 mm nach hinten verschoben wird. Daher sollten Sie nach der Installation dieses Schlittens auch das beheizte Bett um 20 mm nach hinten verschieben.

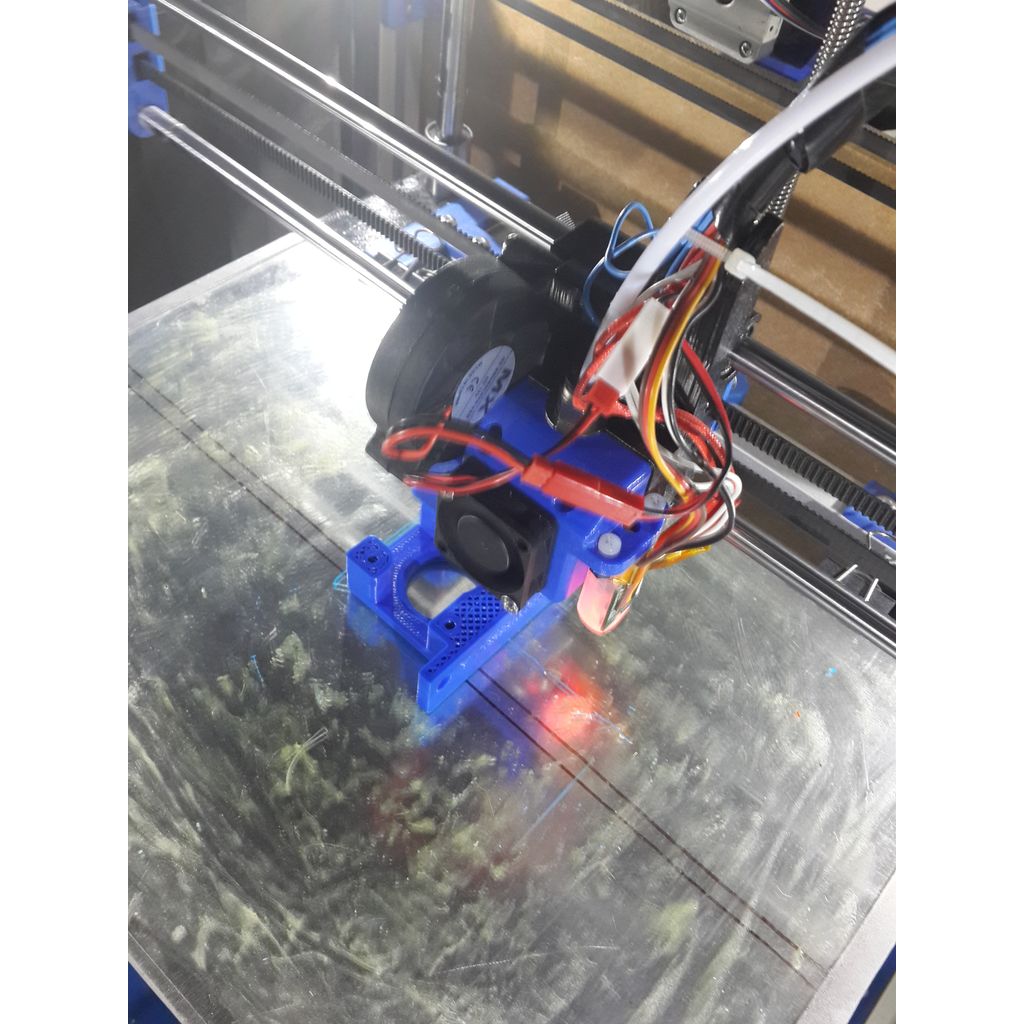

Also gibt es 5 Längen des Lüfterschutzes. Ich habe ein Bild meines Druckers beigefügt, das den Abstand vom Boden der e3d-Klemme bis zur Düsenspitze zeigt (20,3 mm). Ich verwende einen von 43 mm. Im Falle von Abweichungen für Ihren Drucker, messen Sie bitte diesen Abstand und drucken Sie den richtigen für Sie aus.
Der X-Wagen-Teil sollte auf seiner flachen Seite gedruckt werden, ohne dass eine Unterstützung erforderlich ist.
