Resumé

Même lorsqu'il est abaissé complètement, quelques millimètres du poteau de selle de mon dérailleur sont toujours visibles. Cela constitue l'endroit idéal pour fixer un collier afin que je puisse attacher d'autres objets à mon poteau de selle.

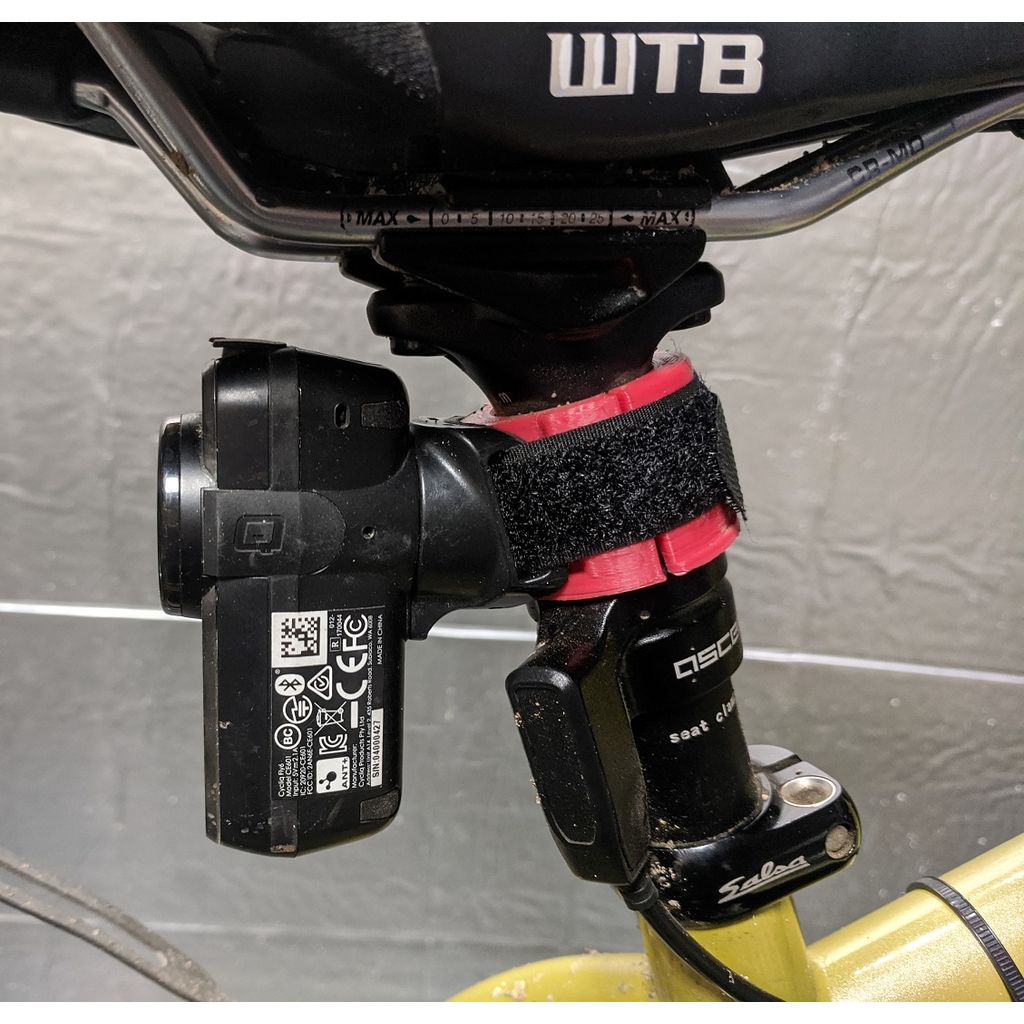

Voici le collier que j'ai fabriqué pour monter un feu arrière Cycliq Fly6, mais j'ai également ajouté une lèvre pour que les sangles du sac de siège ne glissent pas vers le bas sur le poteau.

Le poteau de selle est un dropper Brand-X Ascend II de 27,2 mm avec un diamètre de fourche d'environ 21,8 mm. C'est probablement aussi compatible avec d'autres poteaux dropper tels qu'un PDW de 27,2 mm. La hauteur de serrage est de 4,5 mm, donc vous voulez vous assurer que vous avez autant de fourche visible à pleine descente, sinon le joint supérieur sera écrasé.

Les autres pièces nécessaires sont deux vis M3x8+mm (tête à douille ou tête plate - probablement n'importe quelle vis conviendra) et des écrous assortis.

J'ai imprimé les pièces dans leur orientation par défaut sans support, mais elles pourraient s'imprimer mieux ou moins bien si on les retourne à 180 degrés horizontalement. Dans tous les cas, nettoyez tous les fils lâches sur les surplombs.

Le fichier Fusion360 joint est pour une version antérieure du collier. Je n'ai pas pu récupérer la dernière version après que mon ordinateur ait crashé, donc il n'y a pas de poche pour les écrous pour les vis, il n'y a pas d'espacements internes appropriés en haut et en bas, et il n'y a pas de poche pour le feu arrière Fly6. Le feu arrière conviendrait quand même car il a une longue sangle, mais le support en caout
