我的教育机械实例系列

这种模型是我在80mm×80mm底板上设计的教育用机械结构示例之一。
您可以在这个合集里找到该系列的所有款式 =>[机械机构示例]

现行模式

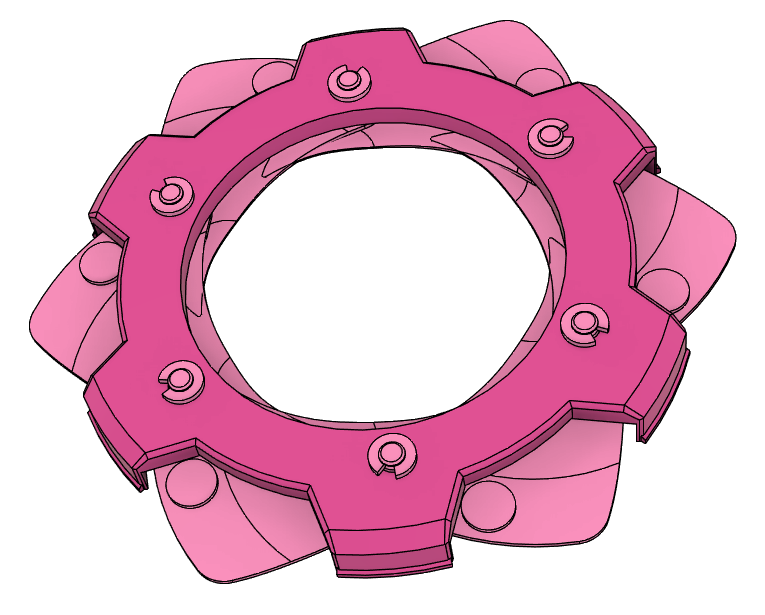

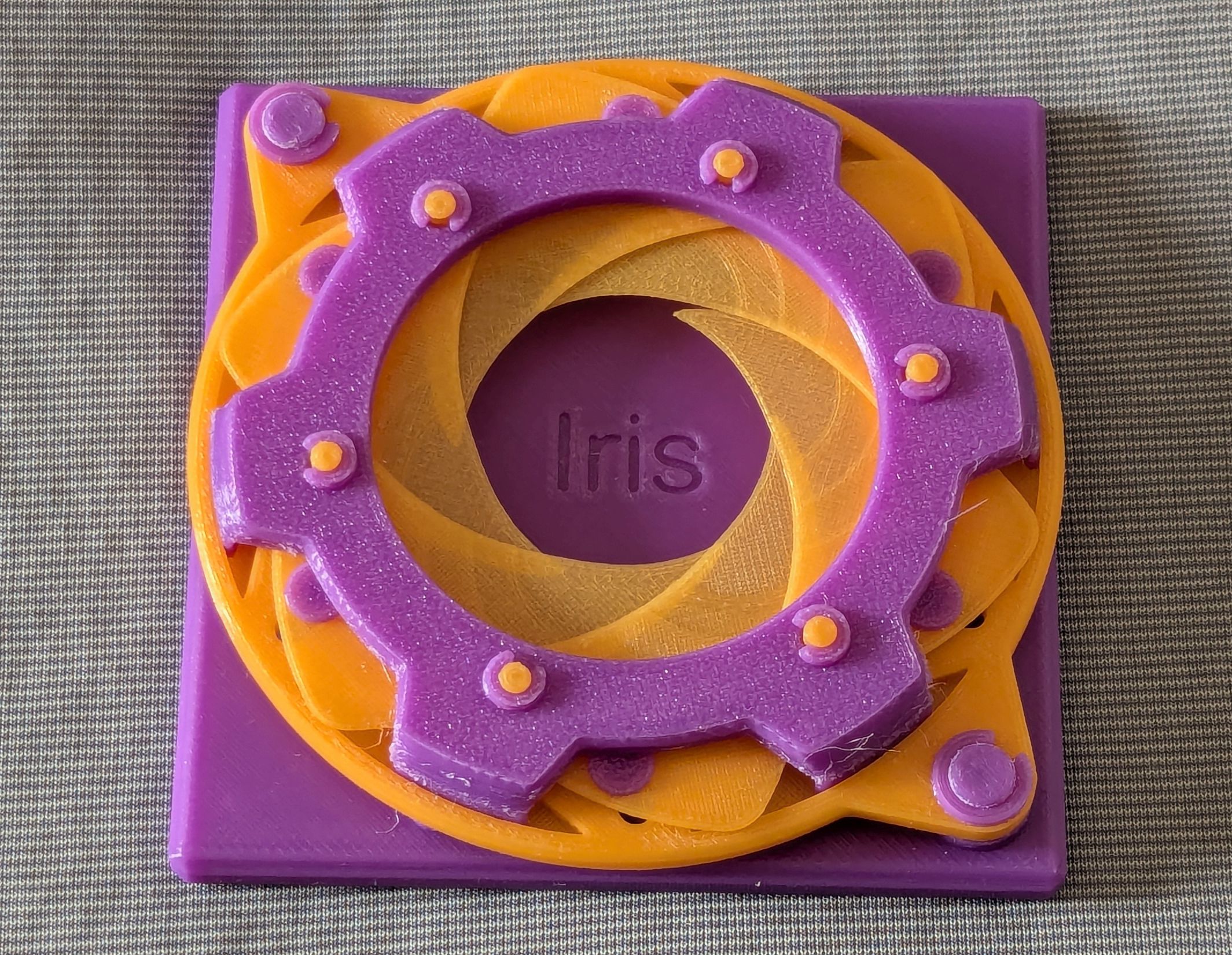

这是一个虹膜的教育模型，其中的薄叶片可以开合，但不会改变光圈的圆形形状。

点击此链接观看介绍视频→https://youtu.be/Q2gan0NM-qo
*不知为何，打印素材编辑器目前出了问题，导致我无法嵌入该视频。

简要说明

机械式光圈被用于复合相机镜头中，用于调节进入镜头的光线的亮度。

这种结构中，每片细长的三角形刀片在其中一个角上设有一个旋转枢纽，该枢纽与控制环相固定。每片刀片的外缘附近还设有一个销钉，该销钉可在另一环上的狭槽内滑动。两个环相对旋转时，狭槽会充当凸轮槽，使刀片围绕枢纽旋转——从而实现刀片的伸缩动作。

ここでは、6枚のブレードが円周の周りに均等に配置されています。これらのブレードが同期で動くことによって、絞り値が対称的に開閉されます。各ブレードは完全な三角形ではなく、そのエッジが特殊な形状に設計されているため、絞り値は動きの全過程でほぼ円形に近い状態を維持しています。

这些刀片既薄又灵活，因此在光圈关闭时，它们能够相互重叠在一起。

相关型号

叶片快门机构采用四连杆机构来开启/关闭光圈，而非采用槽形凸轮机构。

案例

这款机型与随附的保护壳兼容使用。放在我的第一套收藏里吧。

印刷

• 请使用名为 ???-printable.stl 的模型文件。 用于打印。
  名为???-assembled.stl 的模型仅供展示，方便用户了解如何进行组装。


• 使用充分干燥的 PETG 材料以获得更高的尺寸精度。

• 使用0.1毫米或0.08毫米的层厚度以获得更光滑的表面。

• 处理悬垂部件时，请使用较慢的打印速度。

• 选择“随机”缝线位置以便旋转更顺畅。
  随机分布的接缝在经过多次穿着后，应该很容易磨损。 印花设计

打磨和锉削

有些情况下，齿轮会受到串珠效应和/或象脚效应的影响，导致它们与轴的配合过紧(这些齿轮的设计本应预留 0.15 毫米的径向间隙)。

如果你发现轴体表面因缠绕线材而出现粗糙痕迹，可以用小块砂纸将其打磨光滑。

如果你觉得齿轮因"大象效应"而转动不顺畅，可以用一根细圆棒锉刀将孔稍微扩大，使齿轮转动更顺畅。

若没有这些问题，零件应该能非常顺畅地转动，且摩擦力极小。

组装

首先，将销钉安装到刀片上。
然后，将叶片安装在枢轴处的控制环上，并用固定环将它们固定好。

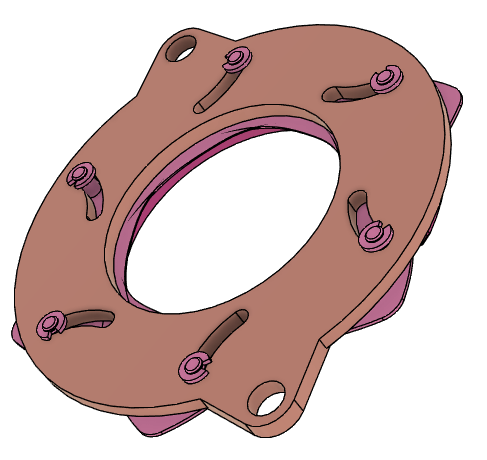

将销钉插入较大圆环上的插槽中，然后将控制环的支脚卡入较大圆环上的导轨中。

用背面的固定环将销钉固定好。

至此，请检查通过相对转动两个环，光圈是否能够顺畅地开启和关闭。

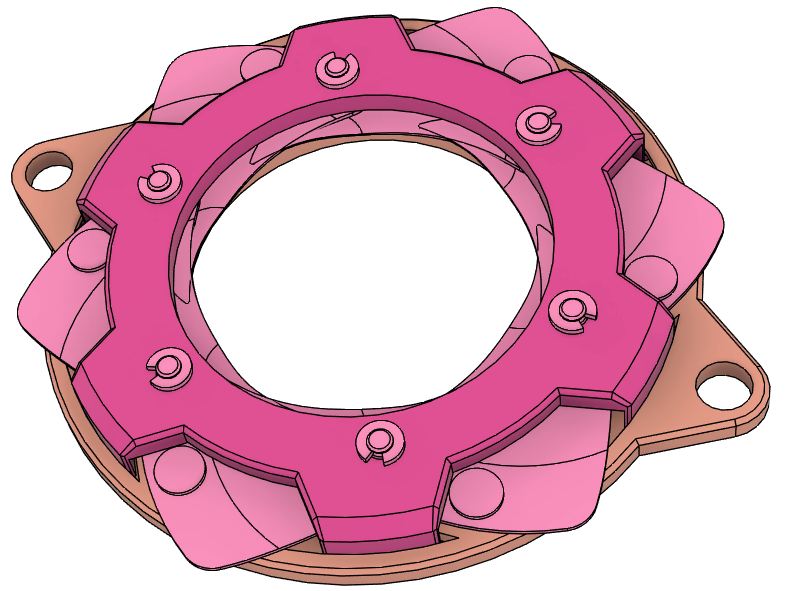

然后，用较大的固定环将外环固定在底板上。
