Примечание: У меня были неоднозначные результаты относительно того, насколько хорошо это работает для водонепроницаемости. Я продолжаю тестировать различные уплотнители, чтобы, возможно, улучшить ситуацию. В настоящее время небольшое количество воды попадает внутрь, когда я погружаю его в воду на 30 минут. Я думаю, что это будет нормально для дождя

Обновления.

Короткий.

Я следовал этому руководству, чтобы минимизировать пустоты в печати, делая её более герметичной:

Длинный

Переэкструзия, небольшая высота слоёв и высокие температуры помогли мне добиться лучшей водонепроницаемости. У меня есть целый ведро отпечатков от всех проведённых мною тестов. Я уверен, что проблемы, с которыми я столкнулся, были из-за того, что стенки не были водонепроницаемыми. Я был уверен, что мои настройки были достаточно хороши

Если у вас есть идеи или опыт в этом вопросе, не стесняйтесь обращаться ко мне (:

Много отличных метастатических кейсов на рынке, но я хотел такой, который был бы водонепроницаемым, имел бы компактный форм-фактор, был модульным и мог быть разобран. Порт USB-C и выключатель питания для радио доступны через боковую крышку. Я также добавил резьбу на задней панели для крепления, например, ремённых петель или крючков M

Можете смело продавать этот чехол тоже. Я выложил его в общественное достояние, чтобы каждый мог использовать его по своему усмотрению. Я также добавил файл Fusion 360.

Для аккумулятора я использовал батарею емкостью 1200 мАч на 3,7 В, которая проработала около 6,5 дней, прежде чем заряд упал до 20% при минимальном использовании радио связи.

Этот чехол может подойти для GPS-трекера Wisblock, но у меня его нет для тестирования. Я всё же добавил его в модель и спроектировал всё вокруг него.

Я использовал проволоку для скрепок для петли люка.

Я провел много тестов, прежде чем смог понять, как добиться того, чтобы прокладка обеспечивала хорошую герметизацию. Хитрость заключалась в том, чтобы отполировать поверхности, соприкасающиеся с прокладкой. Это устранит любые щели или микроцарапины, через которые может проникать вода. Я использовал термоклей для порта антенны, чтобы сделать его водонепроницаемым

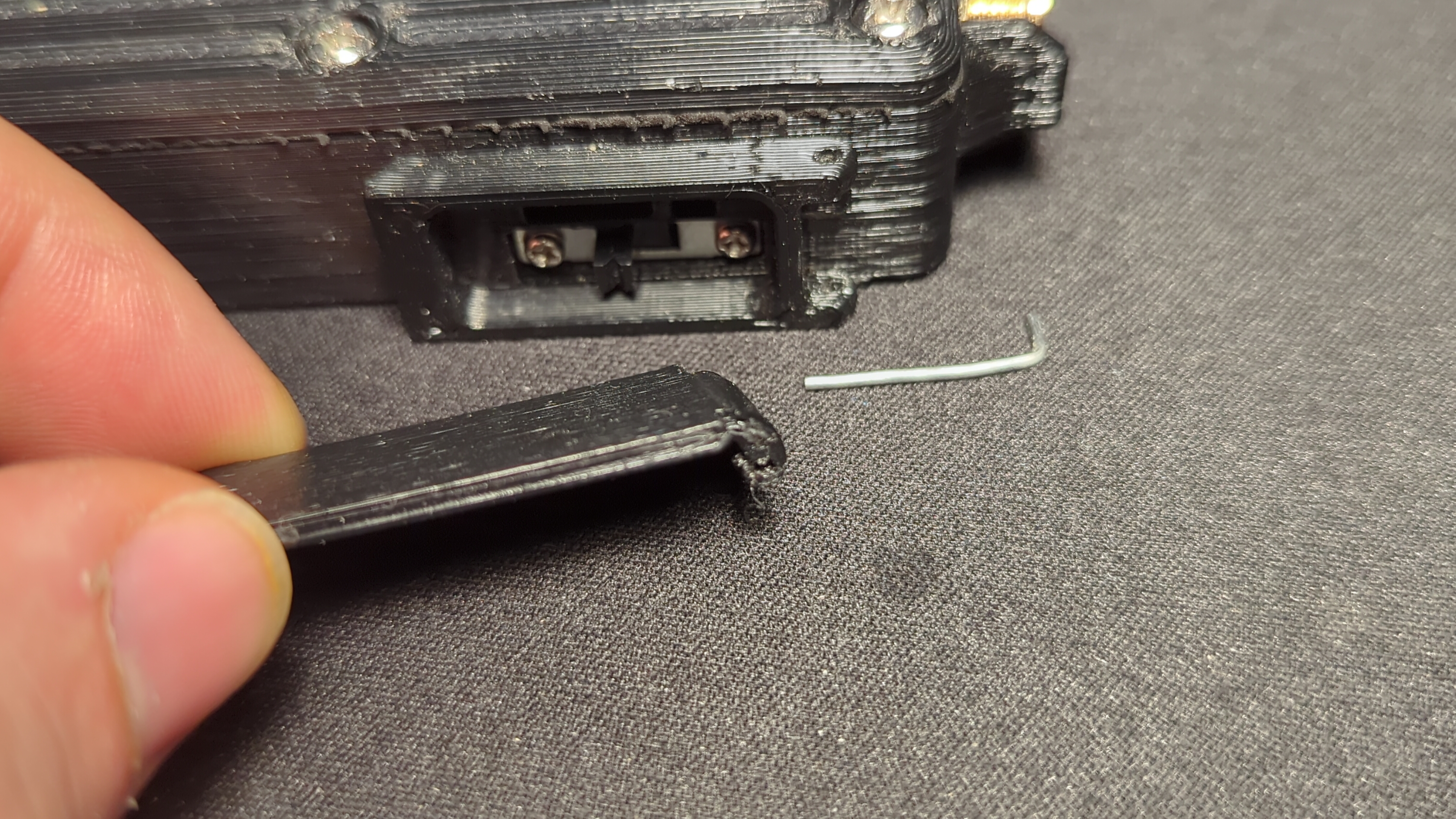

Боковая дверца.

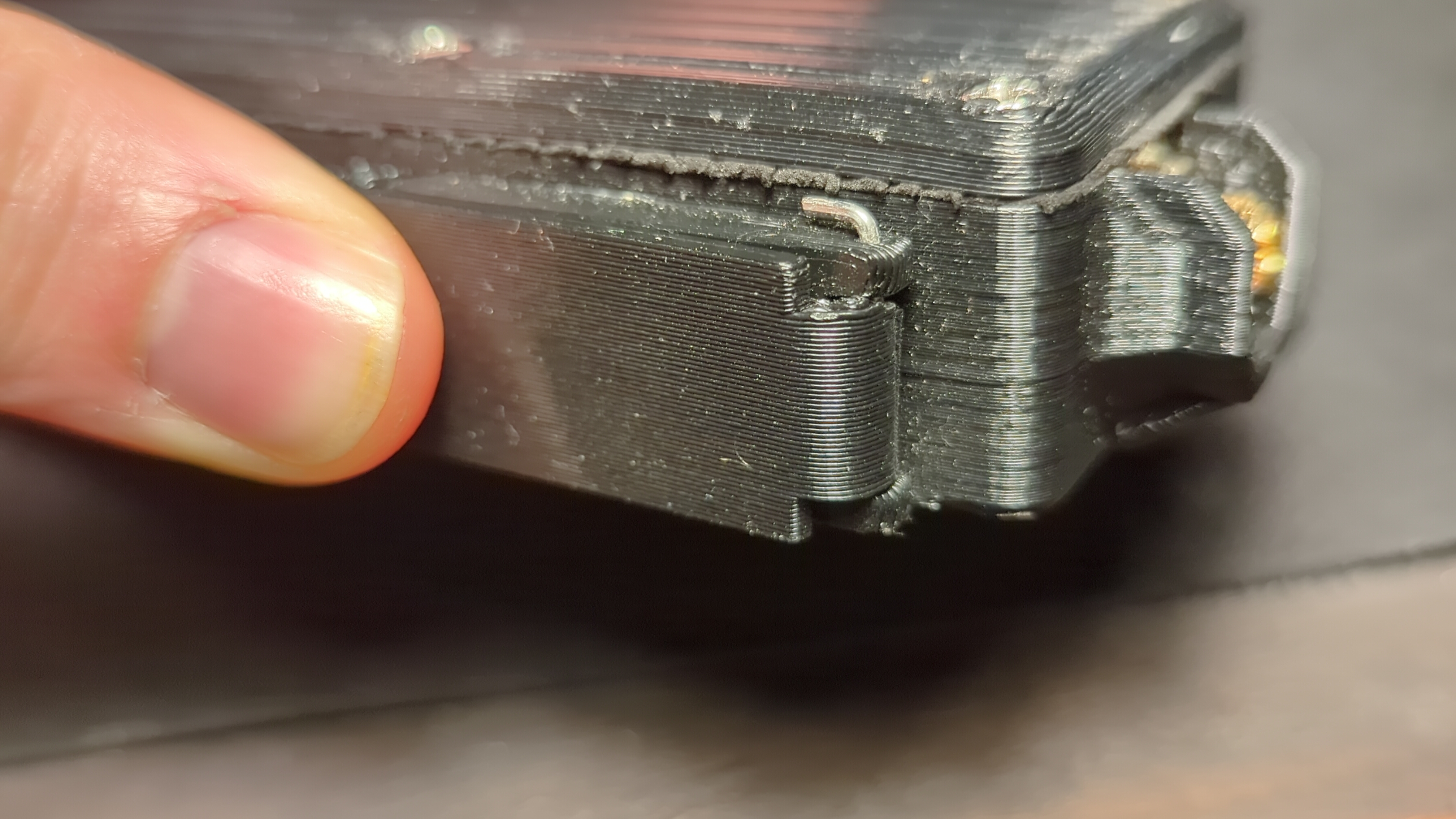

Боковая крышка приклеивается, а скрепка используется в качестве шарнира для боковой крышки.

Использованные детали.

Радио:
RAK4631 Arduino с частотой US915.
https://store.rakwireless.com/products/rak4631-lpwan-node?variant=37505443856582

Мини-плата WisBlock.
https://store.rakwireless.com/products/wisblock-base-board-rak19003

Антенна для радио на частоте 915 МГц:
ANT-916-CW-HW-SMA
https://www.digikey.com/en/products/detail/te-connectivity-linx/ANT-916-CW-HW-SMA/2694126

Кабель SMA:
SMA на IPEX MHF1
https://www.digikey.com/en/products/detail/seeed-technology-co-ltd/321990397/15277462

Аккумулятор:
1528-1838-ND
https://www.digikey.com/en/products/detail/adafruit-industries-llc/258/5054544

Поворотный переключатель:
MFS101D-14-Z
https://www.digikey.com/en/products/detail/nidec-components-corporation/MFS101D-14-Z/5086543

Прокладка:
Неопреновая пенопластовая полоса.
https://www.amazon.com/dp/B07X4K1QLJ

Темы:
Тепловые вставки из латуни.
Использовали вставки 3M и 2M.
https://www.amazon.com/dp/B096MD67WB

Комплект M2:
Я только что использовал 4мм М2s.
https://www.amazon.com/dp/B0B6HVS3SJ

Комплект M3:
Я не пользовался этим набором, но у меня есть один в пути для тестирования.
https://www.amazon.com/dp/B0B6HV8YZL

Небольшой провод.

(Необязательно)
Прозрачная нить для импровизированного волоконно-оптического кабеля.
Клей для "оптоволокна".
