Cluster-Gehäuse für 5 Rock 5B SBCs.

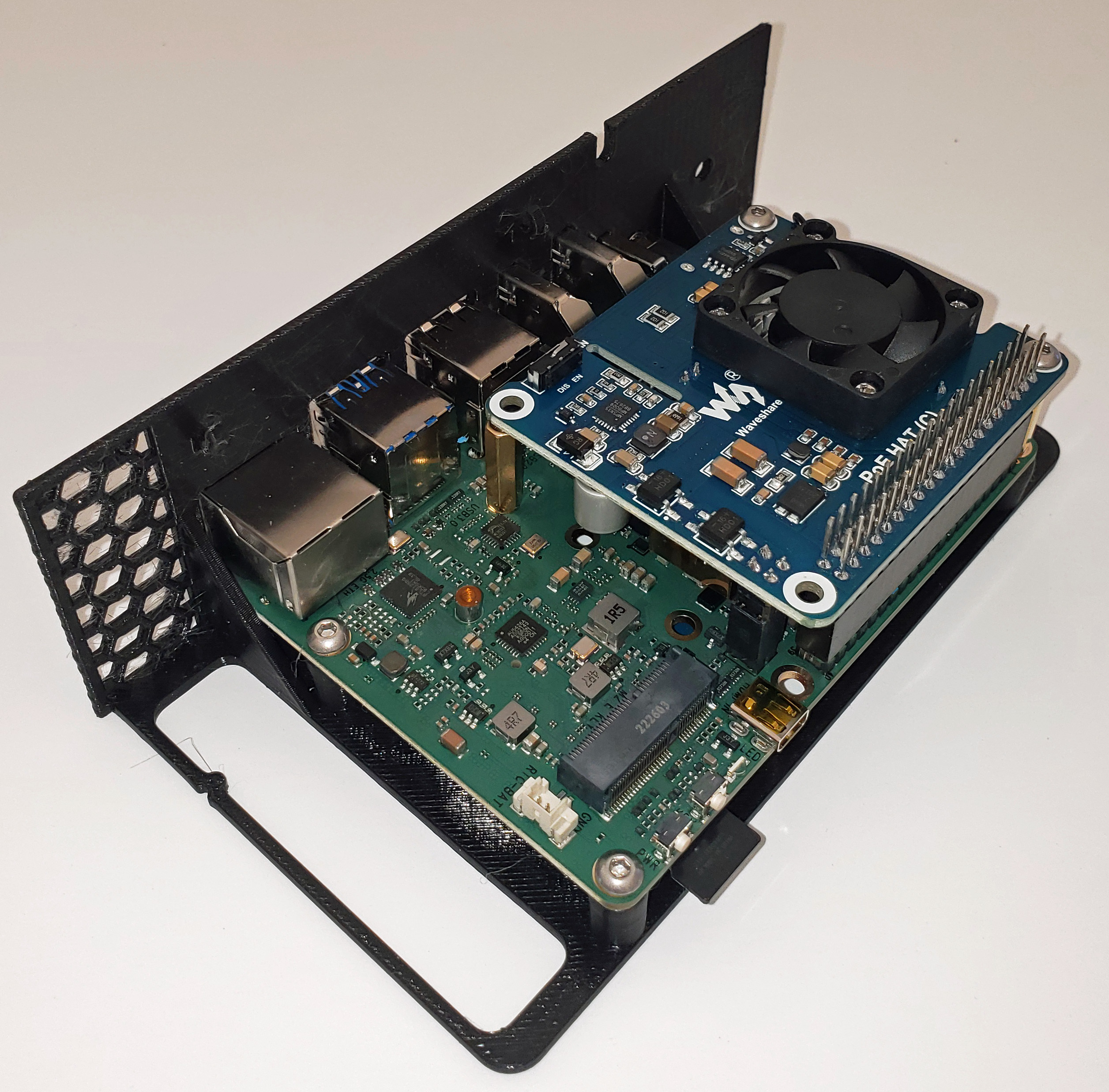

Gebaut mit modularen Schlitten für jeden Rock 5B.

Das Gehäuse ist so dimensioniert, dass es gut auf eine Oberfläche passt.Hasivo 8-Port-2,5G-PoE-Switch. Da PoE die Schlitten mit Strom versorgt, sind die einzigen Kabel, die Sie benötigen, 5 kurze RJ45-Kabel. Dies ergibt ein sehr ordentliches Aussehen ohne viel Kabelsalat usw.

Es gibt genug Platz auf jedem Schlitten für das NVMe-Laufwerk und einen dünnen Kühlkörper. Robuste NVMe-Kühlkörper sind für diese Box nicht geeignet.

Sie können PoE-Strom für jeden SBC oder 12-V-Strom, der von einem Barrel-Anschluss im hinteren Bereich verteilt wird, verwenden. PoE sollte für den SoC und den NVMe-Laufwerk in Ordnung sein, lässt aber nicht viel Spielraum für die Stromversorgung, wenn Sie viele USB-Geräte anschließen oder die GPU/NPU intensiv nutzen. Der PoE-Hut liefert 20 W für den SoC (5 V bei 4 A). St

Für die Power-Brick-Version habe ich die Lüfter einfach an den Eingang des Netzteilanschlusses angeschlossen. Die Nicht-PoE-Version des Clusters ist etwa 125 Dollar billiger zu bauen (billigerer Switch, keine PoE-Hüte, aber man braucht teurere Kühlkörper, ein paar weitere Teile im Gehäuse und ein Netzteil). Du solltest auch keine Probleme haben, die GPU/NPU voll auszunutzen und viele USB-

Es gibt Zip-Tie-Schlaufen an der inneren Rückwand, um alle Kabel, die Sie im Gehäuse verlegen, zu befestigen und aufzuräumen. Sie könnten etwas zerbrechlich sein und müssen möglicherweise etwas repariert werden.

Der Luftstrom/die Kühlung ist wirklich gut. Die SBCs bekommen viel Luft von den PoE-Hüten. Die Lüfter oben müssen nur heiße Luft aus der Box herausbringen, also ist es wahrscheinlich in Ordnung, wenn du sie mit einem Widerstandsmod verlangsamst/ruhiger machst. 4 der 5 Sleds bekommen einen wirklich guten Luftstrom über das NVMe-Laufwerk - der ganz links könnte bei starker Belast

Druckdetails:

• .4mm Düse, .2mm Schichtdicke funktioniert hervorragend. Größere Düsen/Schichten könnten ebenfalls funktionieren, wurden aber nicht getestet. Achten Sie auf die Toleranzen rund um die IO-Ports, wenn Sie den Schlitten mit größeren Düsen oder Schichten drucken - es ist schon ziemlich eng, wie es ist.
• 3 obere und untere Schichten, um alles ausreichend stabil zu machen.
• Der Infill kann ziemlich spärlich sein. Ich habe 5% Infill verwendet, aber Sie benötigen möglicherweise mehr, je nachdem, wie gut Ihr Drucker/Filament mit Überbrückungen umgeht.
• Der Schlitten sollte in der richtigen Druckausrichtung importiert werden. Du musst die Box auf ihre Rückseite drehen. Wenn in dieser Ausrichtung gedruckt wird, sollten keine Stützen erforderlich sein.
• Du kannst den Schlitten mit der Vorderseite nach unten drucken. Dies verleiht ihm ein wirklich schönes Aussehen, besonders wenn er auf einem strukturierten Bett gedruckt wird. Wenn du das tust, benötigst du Stützen für die Montagepfosten und möglicherweise die Rückseite des Schlittens. Ich arbeite daran, Modifikationen vorzunehmen, um diese Ausrichtung einfacher zu drucken.
• Ich habe alles in PLA gedruckt, aber jeder Filament, mit dem du dich wohl fühlst, sollte funktionieren.
• Filamente, die schrumpfen/verzerren (z. B. ABS), könnten für die Box schwierig sein aufgrund der großen flachen Oberflächen mit langen ununterbrochenen Fäden. Das kann von Person zu Person variieren.
• Wenn du PLA druckst, solltest du beim Einsetzen der Wärme-Einsätze sehr vorsichtig sein - PLA schmilzt schnell und du riskierst, die Stützen, auf denen der SBC sitzt, zu deformieren.

Erfordert:

• 25x m3 Heat-Set-Einsätze. Vier für jeden Schlitten und einer zum Aufnehmen der Daumenschraube. Sie müssen kleine Einsätze sein.4,6x3mm
• 5x m3Schrauben mit Daumenhebel.
• 20x M3x5 Maschinenschrauben mit Knopfkopf
• 2x8010 12V-Ventilator

Außerdem, wenn du PoE verwendest:

• Ein hochleistungsfähiger Pi-kompatibler PoE-Hut wie dieser hier vonWaveshare
  Hinweis: Mit diesem PoE-Hut müssen Sie den Lüfter auf die gegenüberliegende Seite des Boards verschieben.
• 15xM3x16 Abstandshalterum den PoE-Hut zu unterstützen (die mit dem PoE-Hut mitgelieferten sind m2)
• Ein dünner Kühlkörper. Möglicherweise müssen Sie dies improvisieren. Ich habe einige zufällige Kühlkörper verwendet, die ich in einer Teile-Schublade hatte, und musste die Ecken abschneiden, um einige der Komponenten auf dem PoE-Hut zu entfernen. Dieser SBC benötigt nicht viel Kühlkörper, und der PoE-Hut bewegt viel Luft - Sie könnten ohne ihn auskommen und sich einfach auf

Wenn du Strom von innen heraus verteilst:

• Ein 5,5x2,5 mmBarrel-Connector-Panel-Jack, passend für ein 11mm-Loch.
• 5xUSB-c-Stromverbindungskabel
• Ein geeigneter Kühler für jeden Rock5b. Ich empfehle Radxas Kühler mit Lüfter, aber jeder sollte funktionieren. Sogar passive, wenn sie weniger als ~27mm hoch sind.
• Ein 12V-Netzteil mit einem 5,5x2,5mm-Barrel-Anschluss. Erlauben Sie mindestens 30W pro Node, also streben Sie ein Netzteil mit 150W oder höher an.
• 18 Gauge Draht, Lötzinn und Wärmeschrumpfschläuche, um die Pigtails und Lüfter an die Strombuchse anzuschließen. Und eine Art Stecker für den USB-C Pigtail, falls du in der Lage sein möchtest, sie zu entfernen. Ich habe noch nicht wirklich die beste Anordnung dafür ausgearbeitet.
