Salut les lecteurs, voici un petit projet que j'ai réalisé pendant le week-end. J'avais besoin d'un agitateur magnétique au travail, mais en raison de certaines circonstances, nous n'avons pas pu en commander un. Alors j'ai pensé : pourquoi ne pas en construire un moi-même ? J'ai conçu cette chose avec Inventor 2018.

Ce type de machine est utilisé dans les laboratoires pour mélanger deux ou plusieurs substances séparées sur une longue période. Mais vous pouvez aussi l'utiliser pour enlever le PVA de vos pièces imprimées en 3D. Le PVA est un matériau de support soluble dans l'eau. Il est utilisé dans l'impression 3D à double ou multiple matériau pour obtenir un résultat final plus propre. Parfois, le processus d'enlèvement peut prendre beaucoup de temps

Qu'est-ce qu'il peut faire ?

De quoi avez-vous besoin ?

Contrôleur de moteur.

Moteur

Imprimante 3D.

Alimentation électrique.

Des écrous et des vis M3 de qualité supérieure.

Des vis M2 de qualité supérieure.

4 aimants.

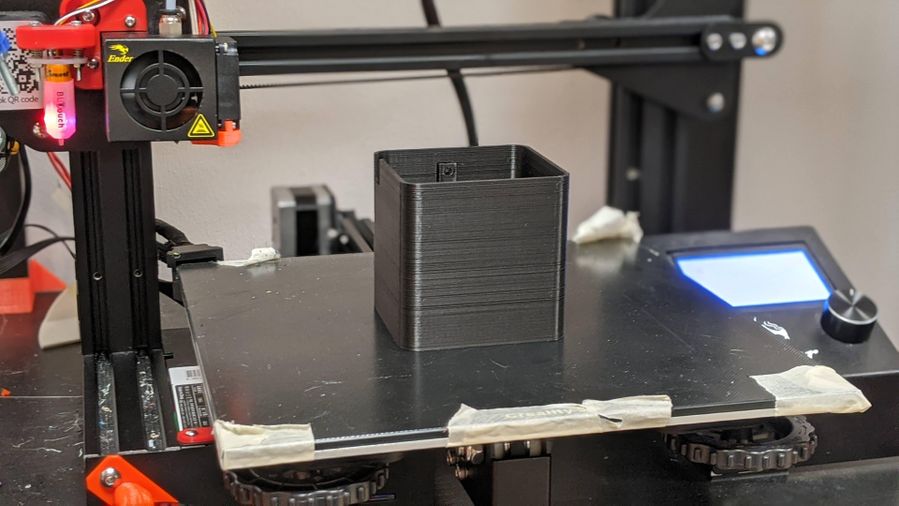

Imprimez le corps principal en 3D.

Une chose importante pour moi était que vous pouvez imprimer cette chose en une seule partie. J'ai donc dû concevoir de petits surplombs. Vous devez utiliser une orientation avec le trou vers le bas et le support. Vous devriez utiliser le réglage du support "Touching Buildplate" et la tolérance de découpe réglée sur "Exclusive" (Cura).

Réglages de Cura :

• Réglage du support : Touchez la plaque de construction --> Vous n'avez un support que dans le trou du milieu.
• Tolérances de découpe : Exclusif --> Que vous n'obtenez pas de trou dans la coque parce que la coque n'est pas très épaisse.
• Vous pouvez utiliser n'importe quelle hauteur de couche, car ça n'a pas vraiment d'importance. J'ai utilisé une hauteur de couche de 0,3 parce que je veux que ça soit terminé d'ici le week-end.

PS : Mon Ender 3 a terminé l'impression sans aucun problème ;)

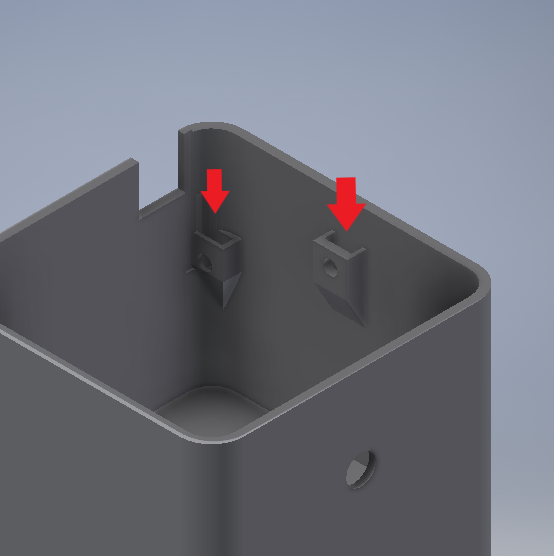

Merde au contrôleur de moteur !

Mettez les écrous dans les deux fentes. Il peut être très difficile de mettre les vis en place, alors prenez votre temps. Et quand je dis difficile, je veux dire une demi-heure pour deux vis. Mais ce n'est pas impossible.

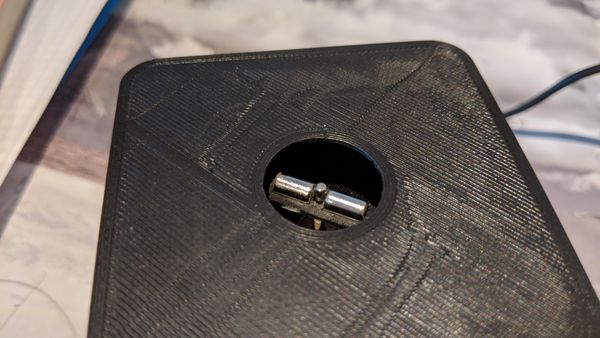

Mettez le Spinner magnétique dedans.

Tout d'abord, mettez le spinner avec les aimants collés en place dans le trou. Utilisez de la colle chaude pour cela. Ensuite, prenez vos doigts et appuyez-le vers le bas afin que vous puissiez appuyer sur le moteur de l'autre côté à travers le trou du bas. Maintenant, prenez du ruban adhésif et collez la vis au tournevis, car si vous ne le faites pas, vous n'aurez pas la chance de fixer

Mettez le Poti dedans.

Enlevez le capuchon du potentiomètre. Mettez le connecteur du potentiomètre dans le contrôleur moteur et appuyez sur le trou à l'intérieur. Ensuite, prenez le couvre-potentiomètre et remettez-le en place sur le potentiomètre. Le potentiomètre tiendra sans colle, grâce au petit trou à l'intérieur.

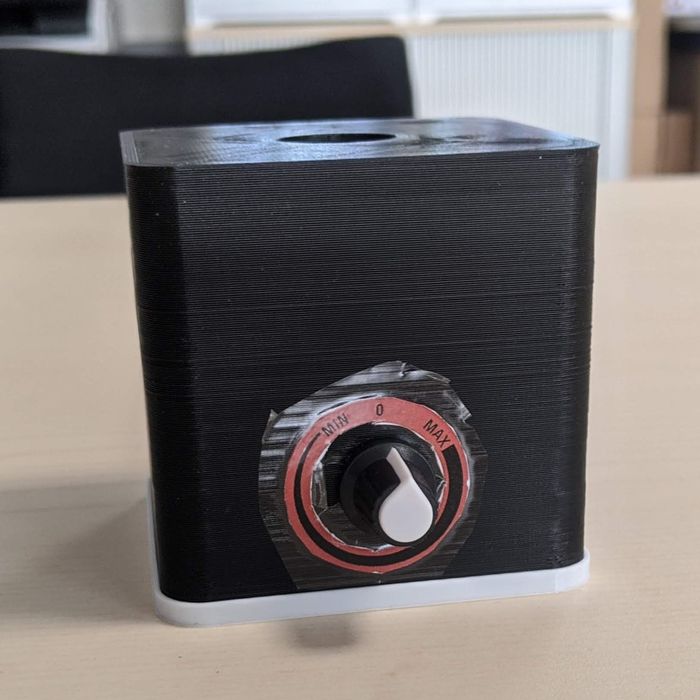

 (Optionnel) Scalaire.

Un petit scalaire pour montrer à quelle vitesse le poti est mis en marche. Imprimez le fichier "Symbol.docx" et découpez soigneusement le cercle, ainsi que l'intérieur. Ensuite, prenez du ruban adhésif transparent et placez-le à plat sur tout le cercle. Maintenant, découpez le ruban adhésif transparent un peu plus grand que le cercle en papier et collez-le sur le corps de l'homme comme indiqué sur l'image

PS : Dans mon cas, je ne me souciais pas vraiment de l'apparence de la cassette. Peut-être que tu peux faire mieux que moi ;)

(Optionnel) Alimentation par le bas.

Cette petite bordure aidera à réduire le bruit et les vibrations. C'est une pièce en TPU, alors gardez à l'esprit que toutes les imprimantes 3D ne peuvent pas imprimer avec du TPU.

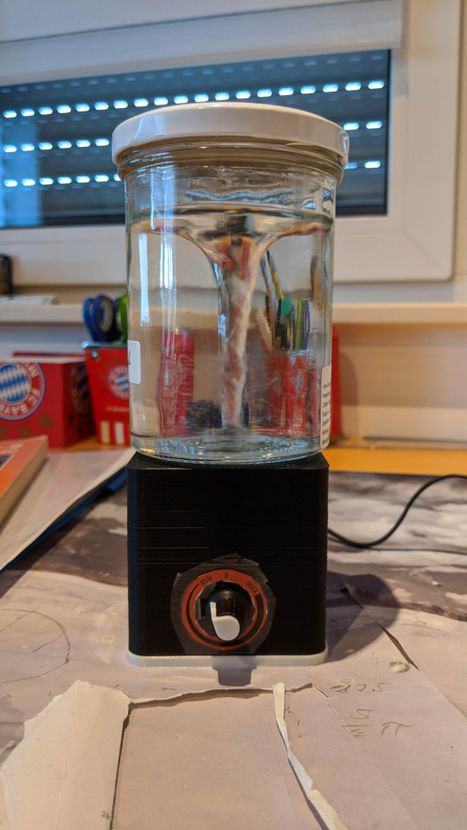

Conclusion

Regardez ma vidéo pour voir le spinner en action. C'était un projet vraiment cool mais difficile pour moi. J'ai beaucoup appris et j'espère pouvoir utiliser ces connaissances dans de futurs projets. J'espère que vous apprécierez cet Instructable et que vous aurez du plaisir à le construire. Dites-moi dans les commentaires ce que vous en pensez ou si vous avez des questions ?

Merci d'avoir lu.
