プリングルズ スプリント - 更新情報はこちらをご確認ください。



発売後の写真を投稿すれば、このプロジェクトのデフォルトの写真に追加します！！



ありがとう発売写真は真実かどうかわからないけど、とにかく素晴らしいですね！



アルファ.05の更新

• フィンキャンのレールボタンテンプレートを追加するのを忘れてしまいました。

アルファ.04 アップデート

• 鼻コーンの肩部にわずかなモデル調整を行い、ネジの根元を太くしました。私はその部品を交換したので、今後のダウンロードでは修正後のものが提供されるでしょう。

アルファ.03の更新

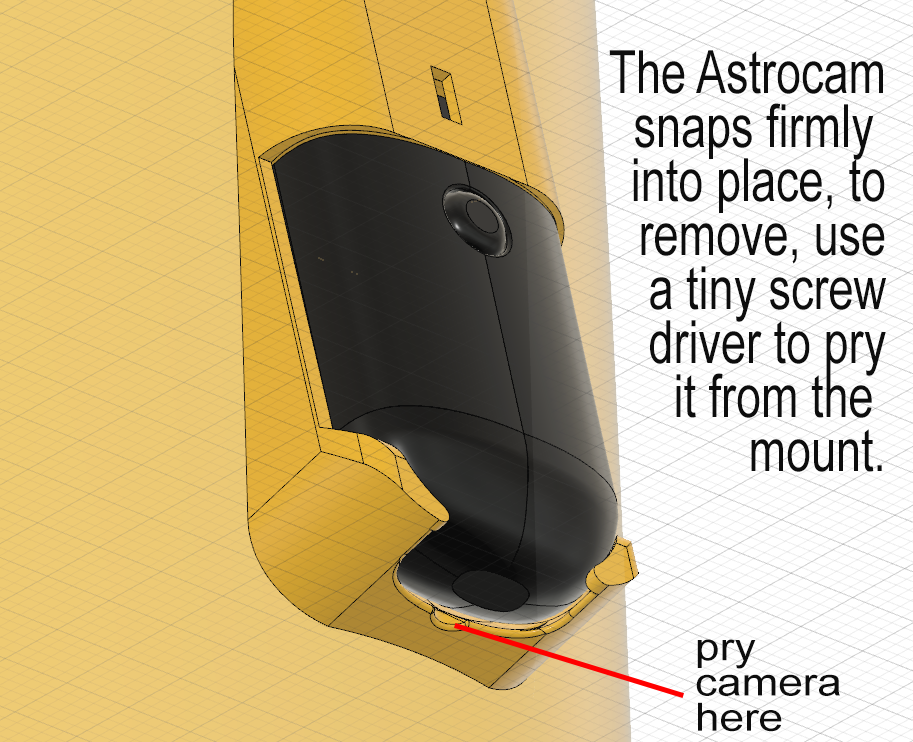

• ノーズコーンシェルを変更して、これに収まるようにしました。これらのアストロカム. 。



Alpha.02のアップデート

• より小さな印刷量で印刷できる短いノーズコーンシェル
• そのチューブに適合する航空電子機器を可能にするために、BT-20からBT-50への更新されたノーズウェイトサポートが提供されています。
• BT-50をサポートするために更新されたノーズコーンショルダー
• BT-20 バージョンをすでに印刷した場合に使用する BT-20 から BT-50 へのアダプター。
• ノーズウェイトポッドを更新して、BT-50サポートチューブとより適切に連携できるようにしました。
• 全ての更新内容を含むSTEPおよびFusionファイル

ノート

• 内部チューブをBT-50に更新したにもかかわらず、気象変化を測定するためにチューブと外部シェルが適切に換気されていることを確認してください。
• 長いノーズコーンには、225.3 mmのBT-50が必要になります。
• 短いノーズコーンの場合、180 mmのBT-50が必要になります。
• もしBT-20ベースのコンポーネントを印刷していない場合は、新しいノーズコーンショルダーとノーズウェイトポッドでそれらの部品を置き換えることができます。
• 最新のウェイトポッドはBT-20でも使用できますが、私はオリジナルの方が丈夫だと思います。
• 長めのノーズコーンは、オリジナルのスプリントデザインにより忠実ですが、一目見ただけではもう一方が短いことに気づかないかもしれません。
• 短いノーズコーンを備えたロックシムも含まれる「Update Alpha.02.zip」をダウンロードできます。



LUNARチップチャレンジ用に設計されています！

私は、プリングルズ(またはそれに似た製品)の缶を高性能ロケットに変えるために使用できるさまざまな部品を設計しました。なぜなら、これらの缶は変換を求めているからです。

では、ポテトチップの缶はどれくらい高く飛べるのでしょうか。それを判断するには、有名な競技用デザイン、エステスのアストロン・スプリントをベースにしたデザインを作るのが最適でしょう！

これをプリングルズのロケットの始点と考えてください。必要なすべての構造詳細をカバーしようと試みたにもかかわらず、何かを見落としている可能性があります。残念ながら、私はこのデザインを簡単にテスト飛ばすことができる場所に住んでいないので、チップを飛ばす前に、ハイパワーロケットについて何かを知っておくと本当に良いでしょう！

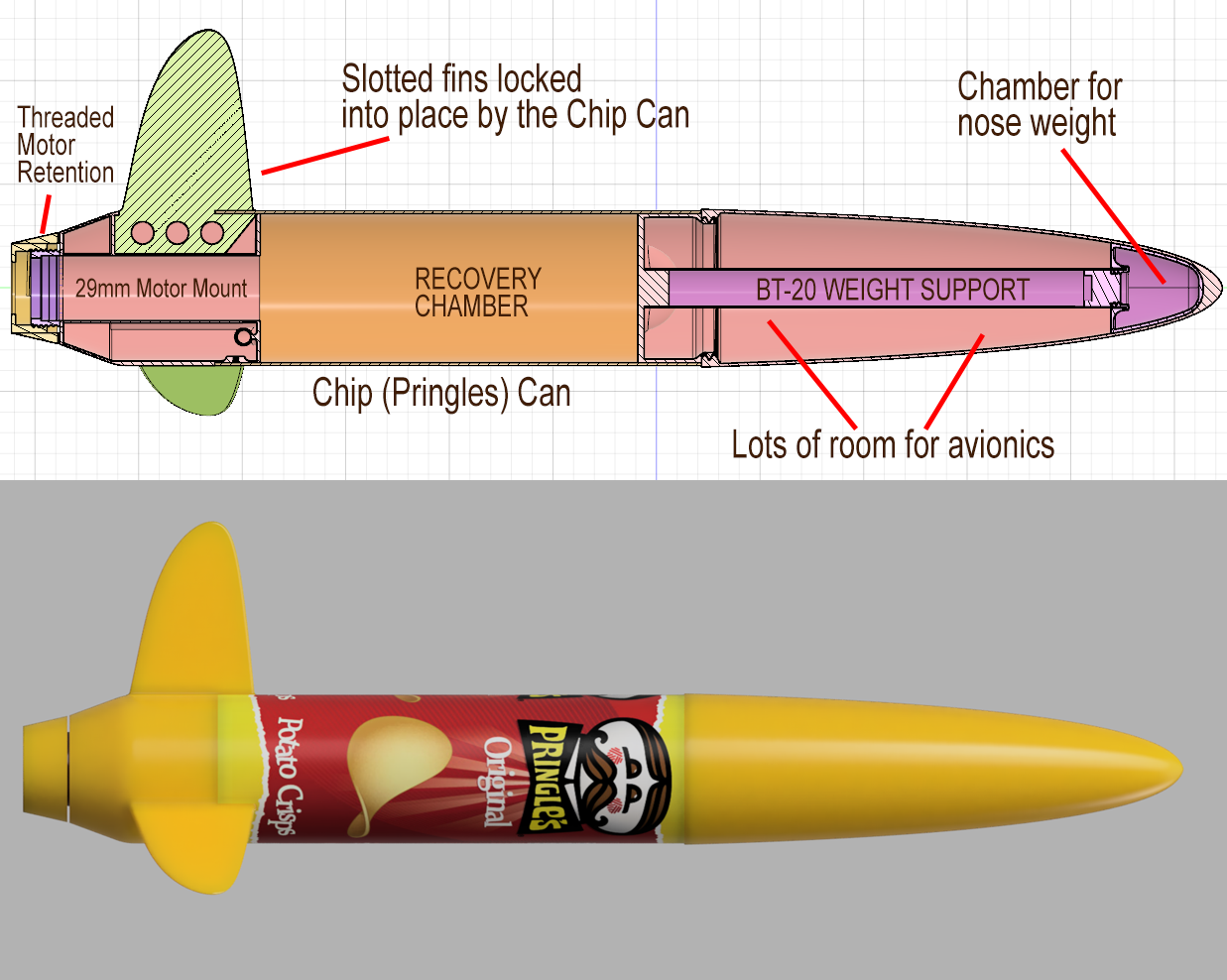

パーツ(これまでのところ)この「キット」に含まれています

• スプリントスタイルのノーズコーンとネジ式のショルダー。

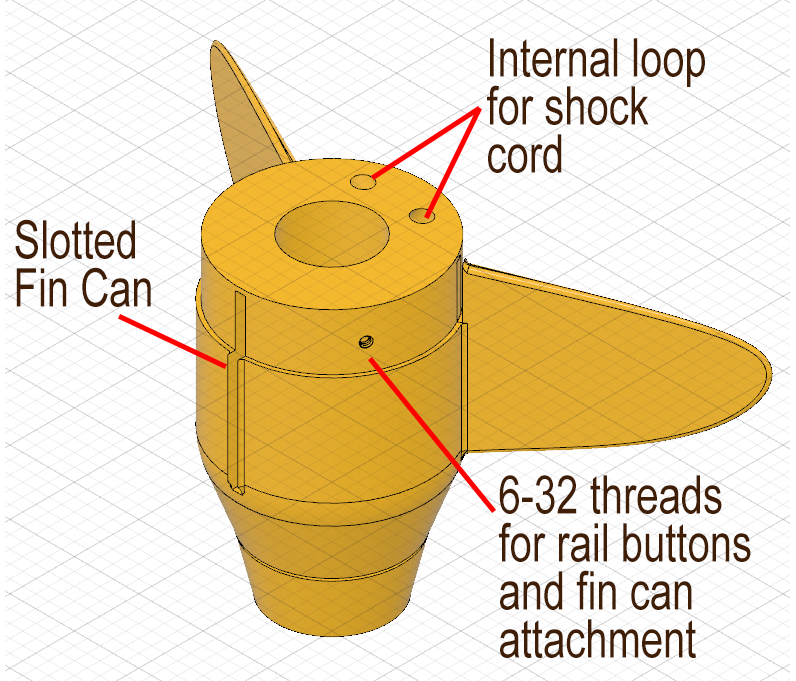

• スロッテッドフィンはできます。
• フラットプリント スプリントスタイルのフィン
• ネジ式保持キャップ付きの29 mmモーターマウント
• 缶の内側のための6-32バッキングリインフォースメント
• ネジ式BT-20キャップ付きのノーズウェイト用カンバー
• この構成を近似したRocksim(10)ファイル
• このデザインを変更したい方のためのSTEPファイル(変更内容を投稿してください)
• 16～32 mmのネジ用のチップ缶に穴を印をつけるためのテンプレート。

あなたが必要とするもの

• 9インチ(以上)のBT-20ボディチューブ
• ショックコード
• パラシュート
• 6-32レールボタン
• チップチューブをフィンキャニスターに取り付けるための6～32のネジ。
• (オプション) 29 mmのモーターチューブ - モーターとフィンキャンの間に絶縁層が追加されますが、それが必要かどうかは100％確信できません。

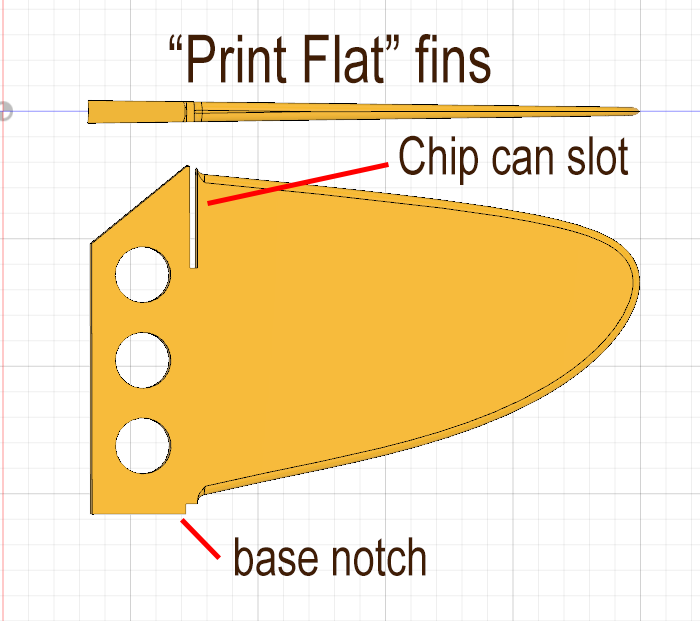

フィンを印刷するときは、プリンタが提供する最小の層厚に設定し、100％のインフィルを使用してください。フィンのフィット感はきついので、まずベースのノッチを処理し、フィンが上に止まるまで押し込みます。チップのスロットはフィンの上部の肩と合わせてあるはずです。

テンプレートを使用する - まずチップ缶にテンプレートをスライドさせ、次にチップ缶をフィン缶に取り付け、最後にフィンの上部で止まるまでテンプレートをスライドさせます。穴の位置を印をつけ、缶とフィン缶を分離し、穴をドリルで開けます。

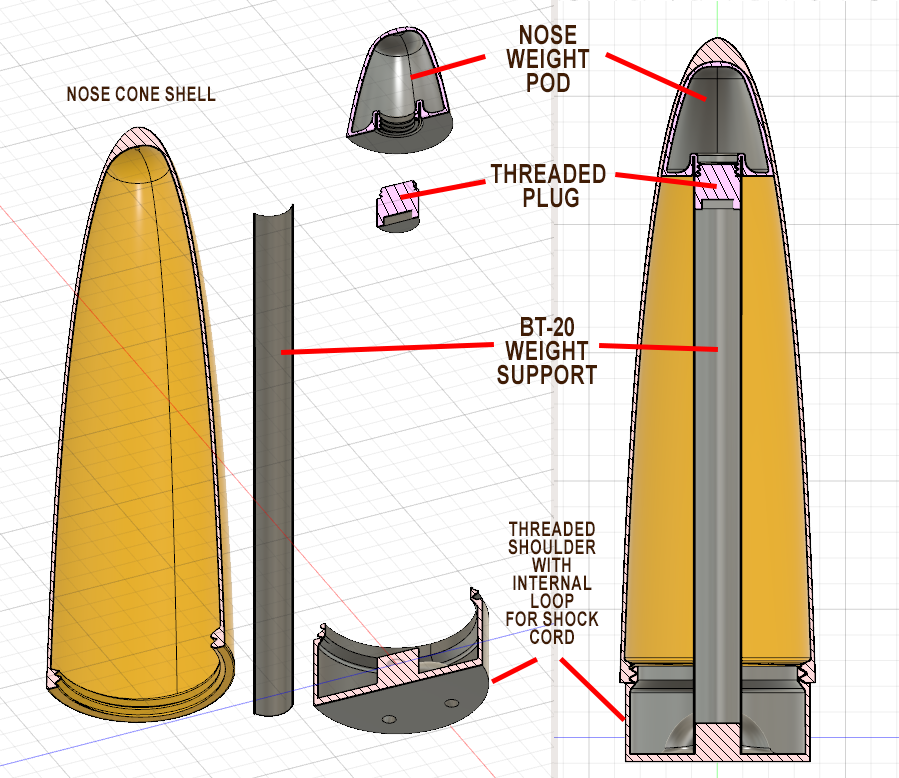

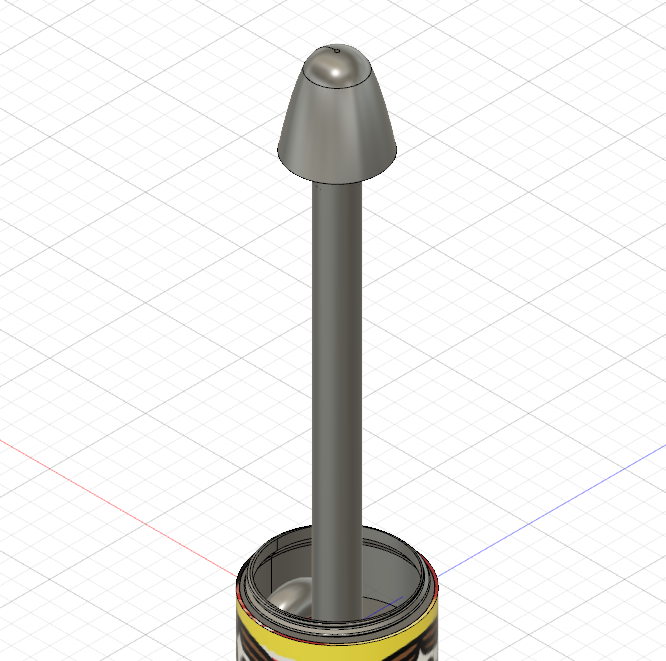

ノーズコーンには、ほとんどあらゆる種類の航空電子機器を収容できるスペースがありますが、それ以上に重要なのは、CGを肩の根元付近に移動させるためにノーズに重量を追加する必要があります。これがこのポッド構成のコンセプトです。ポッド内の重量は、(9インチ)BT-20チューブを使用して配置されています。

そして、肩に取り付けたときに、ノーズコーンシェルがすべてを所定の位置に固定します。

注意：すべてのねじ部品(そしてそれがほぼすべて)では、プリンタが印刷できる最小の層厚を使用します。そして、印刷後、部品が簡単にねじ込めるまでそっと組み合わせます。すべての部品は停止位置までねじ込まれるはずです。

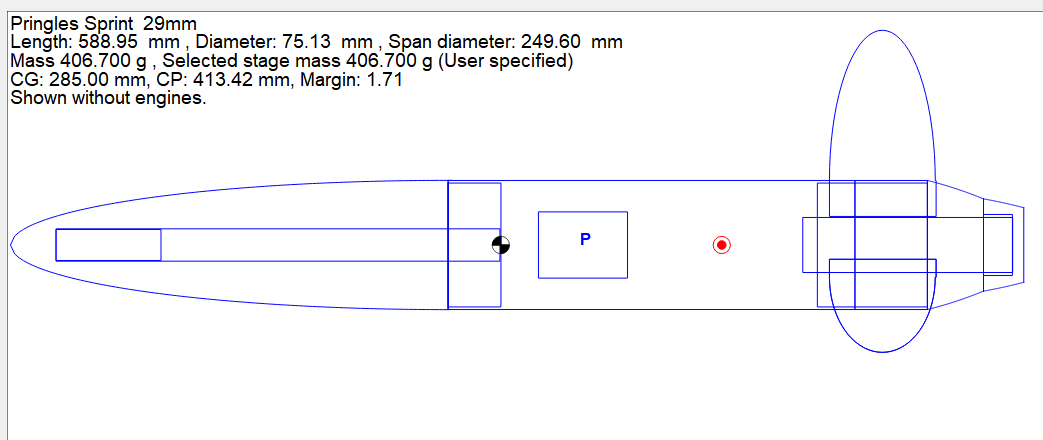

私のものの安定性を大まかに確認しました。あなたの印刷物では異なる結果になるかもしれませんので、マスオーバーライド設定を使用して、CGが鼻円筒の肩の基部に近くなるまで重量を調整してください。前にあるほど良いのです。

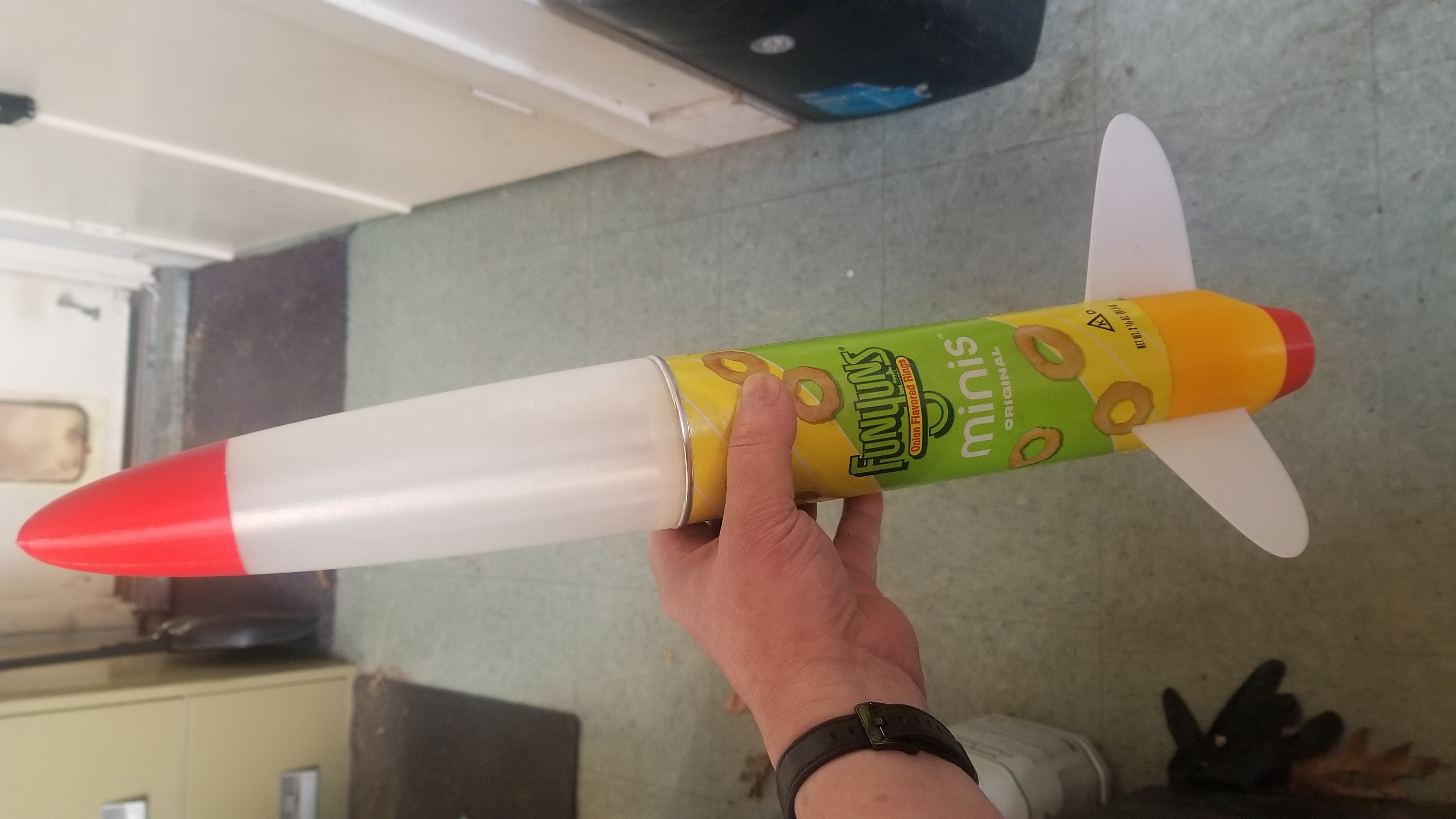

「Funyuns」の缶を使った私のテストプリント。(理論的には)Pringlesの缶と同じ仕様です。

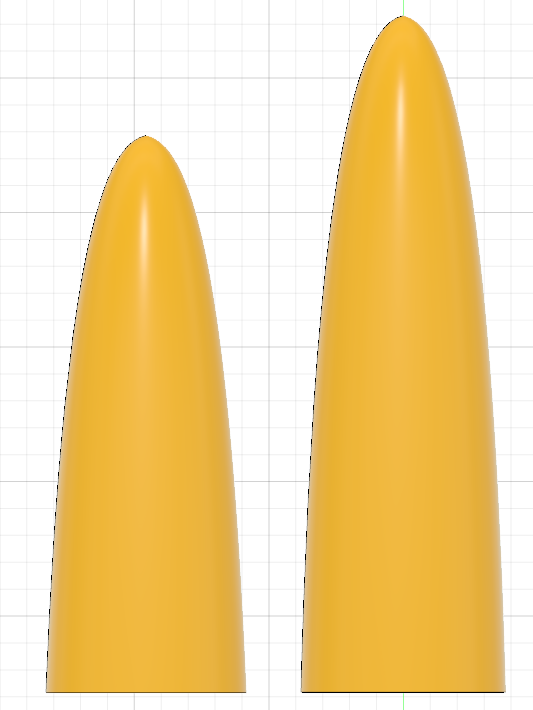

アルファ.02アップデートでは、より小さなプリントベッドを備えたプリンタをサポートするために、より短いノーズコーンシェルを提供します。

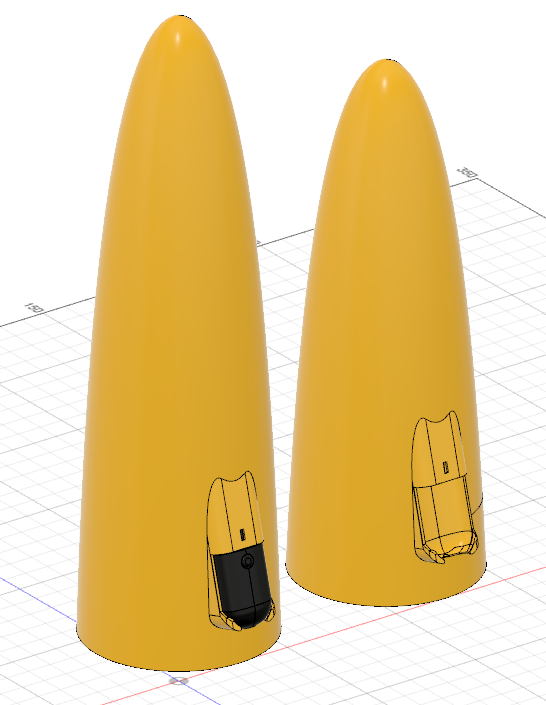

アストロカムマウントを含めるためのAlpha.03アップデート

カメラからの眺め
