谷物干燥箱中的自动倒带功能

谷物容器干燥盒是存放线材的优雅之选。自动卷绕器可防止线材缠绕，还省去了使用线材缓冲器的麻烦。为何不两者兼得呢？因为空间有限啊。

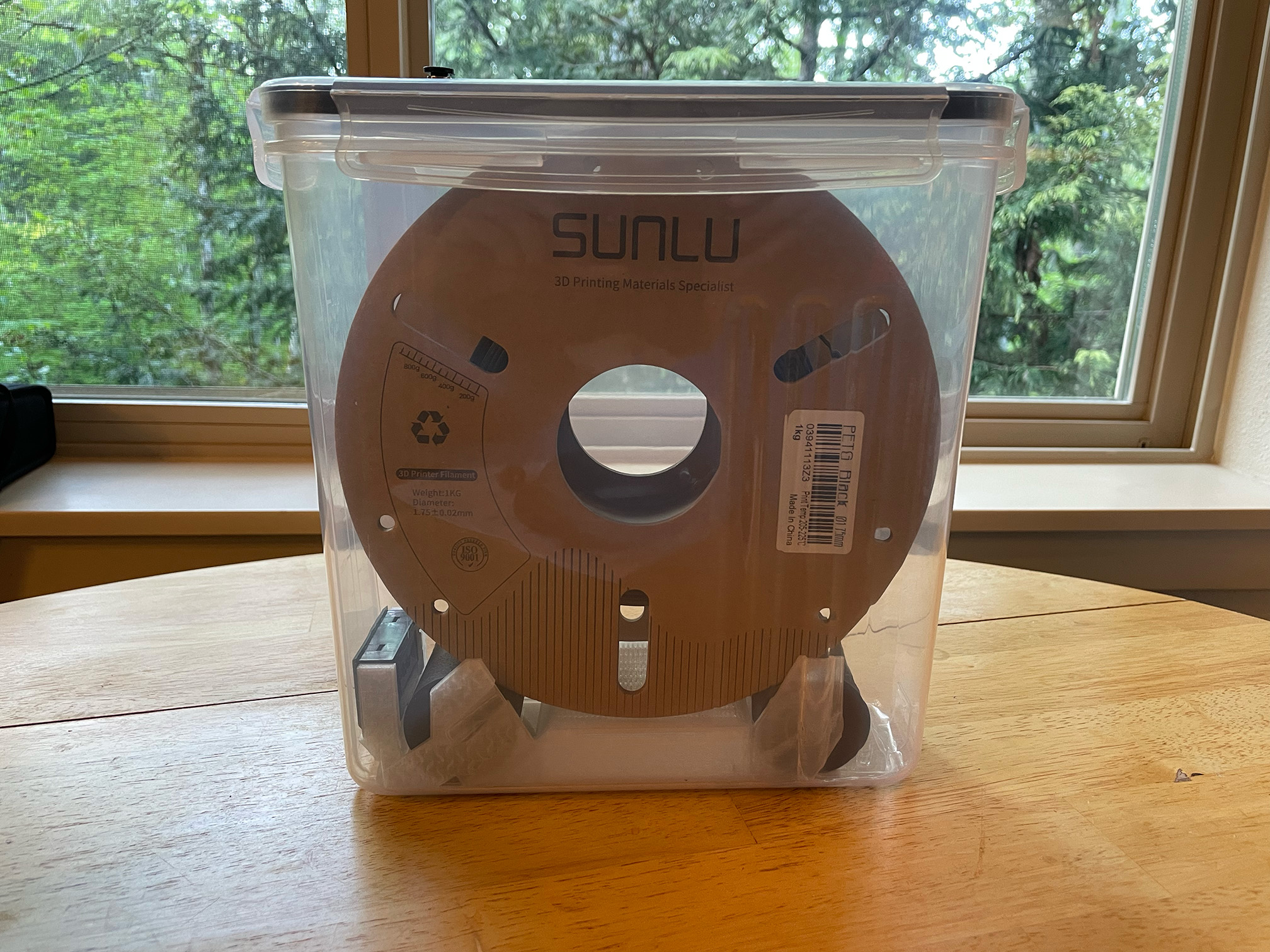

@Jerrari的适用于 RepRack 的自动倒带卷轴支架展示了一种自动卷纸系统，其中的纸卷完全收纳在滚轮内，结构非常紧凑。如果我们将这些滚轮纵向缩小，就能将它们装入谷物容器中，同时对卷纸力度几乎没有影响，并且还能保持盖子置于顶部的便捷设计。

特色功能

• 自动卷纸滚轮
• 带按扣盖子的干燥盒
• 湿度计支架(矩形款式)
• 盖子朝上的摆放方式
• 适用于直径最大 200 毫米、宽度最大 65 毫米的线轴(已成功测试 Bambu Lab、Elegoo、Sunlu、AnyCubic及其他普通品牌的 1 千克线轴)。
• 提供无需钻孔的安装选项(可打印替换盖子，并用PC4接头进行螺丝固定)。

你需要的东西

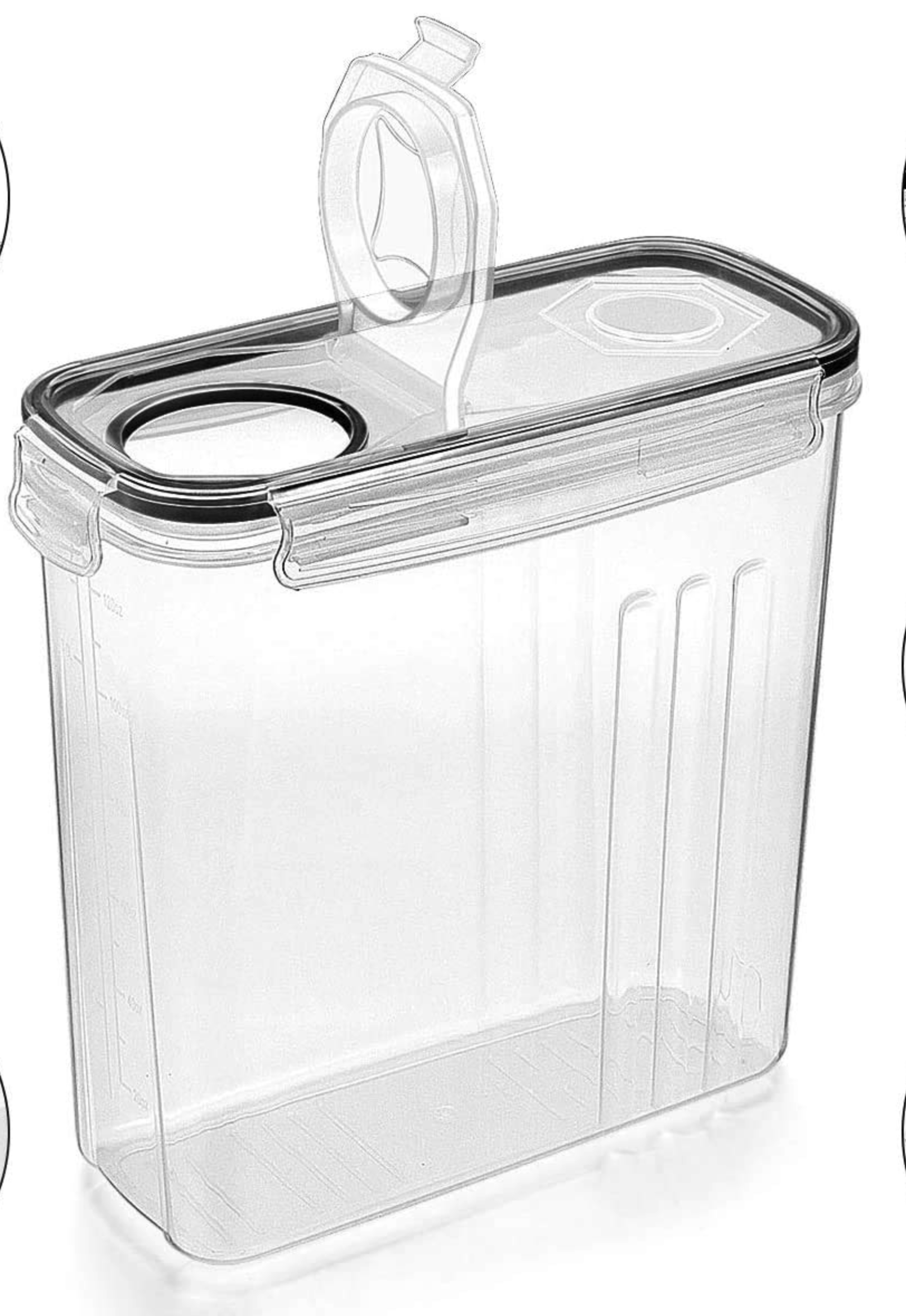

• 1 - 麦片盒容器- 一种特定的模具，通常以某个品牌进行销售，比如怀尔德恩或者滑雪板运动它有三个垂直的缩进，样子如下：


• 4套608-2RS轴承(每卷2张)：( )速卖通，不过，亚马逊)
• 1 个 PC4-M10 或 PC4-M6 接头: 你的耗材会通过这个连接器送入打印机。要么在容器上钻一个孔，要么打印一个专为安装连接器而设计的替换盖子。 )速卖通，不过，亚马逊/亚马逊)
• 干燥剂珠粒: (亚马逊)
• (可选)湿度计: (亚马逊)

组装

由于容器呈锥形，因此需要配备两种不同尺寸的滚轮——一种短的，一种长的。请分别打印出每种尺寸的滚轮各一份。

参考杰拉里视频，即跳过框架组装环节。这样一来，用户无需费时费力地组装框架，直接将显示屏安装到墙上即可，既节省了时间，又提高了效率。原始模型页面里面还附有操作指南和其他相关细节说明。

主支架应放置在容器内，使湿度计尽可能靠近宽端。垂直导轨将确保短滚轴紧密地位于两个最外侧的握持凹槽之间。两个滚轴应能自由转动。


关键一投 22

杰拉里为卷料装置的最后一个齿轮增添了离合器选项。使用普通的最后一个齿轮时，卷料完成后滚轮会停止转动，此时卷料会与滚轮发生摩擦。在离合器版本中，当张力达到阈值时，卷料会自动展开，使滚轮能够持续转动。两种版本的最后一个齿轮都包含在模型文件中。

我更喜欢无离合器的终端齿轮。离合器经常无法获得足够的张力来展开，而当它最终能够展开时，展开过程会产生噪音。你可能有不同的体验，离合器的性能会因卷轴的材质和重量、滚轮的材质以及拉丝方向而有所不同。杰拉里建议在滚轮外壳上使用Plasti Dip材料，以增强抓握力。

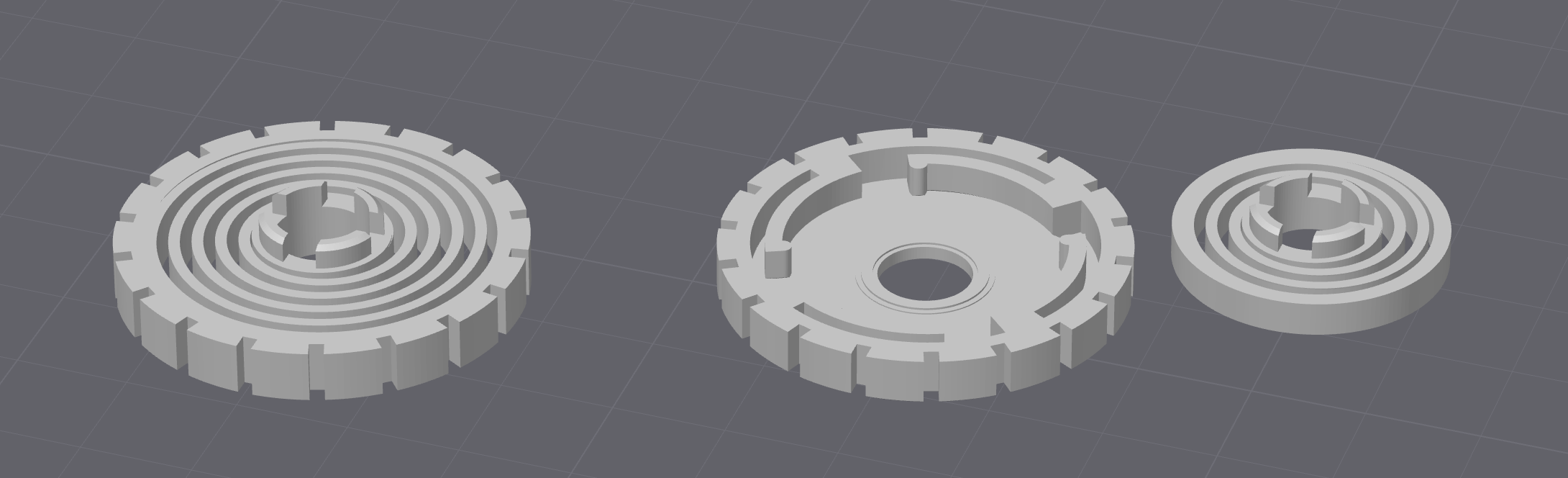

(左：正常最终齿轮 右：带插件的离合器最终齿轮)

致谢


非常感谢杰拉里设计的这款出色的自动倒带滚轮装置。

更新日志

版本1.1 - 2025年5月1日

• 更新了车身模型：移除了小滚轮上方的水平导轨(即车轴入口处旁边的小凸起)。这些导轨在纸板卷宽度达到65毫米时弊大于利，容易导致纸板卷卡住无法正常使用。
