Я создал крепёжное устройство для серии фонарей Cycliq CE. Мой дизайн похож на другие крепления с четвертьным и восьмикратным поворотом, потому что я предпочитаю иметь поворотное крепление с встроенной пружиной вместо того, чтобы использовать в основном жёсткий пластик, обеспечивающий быстрое срабатывание.

Пока что есть несколько моделей:

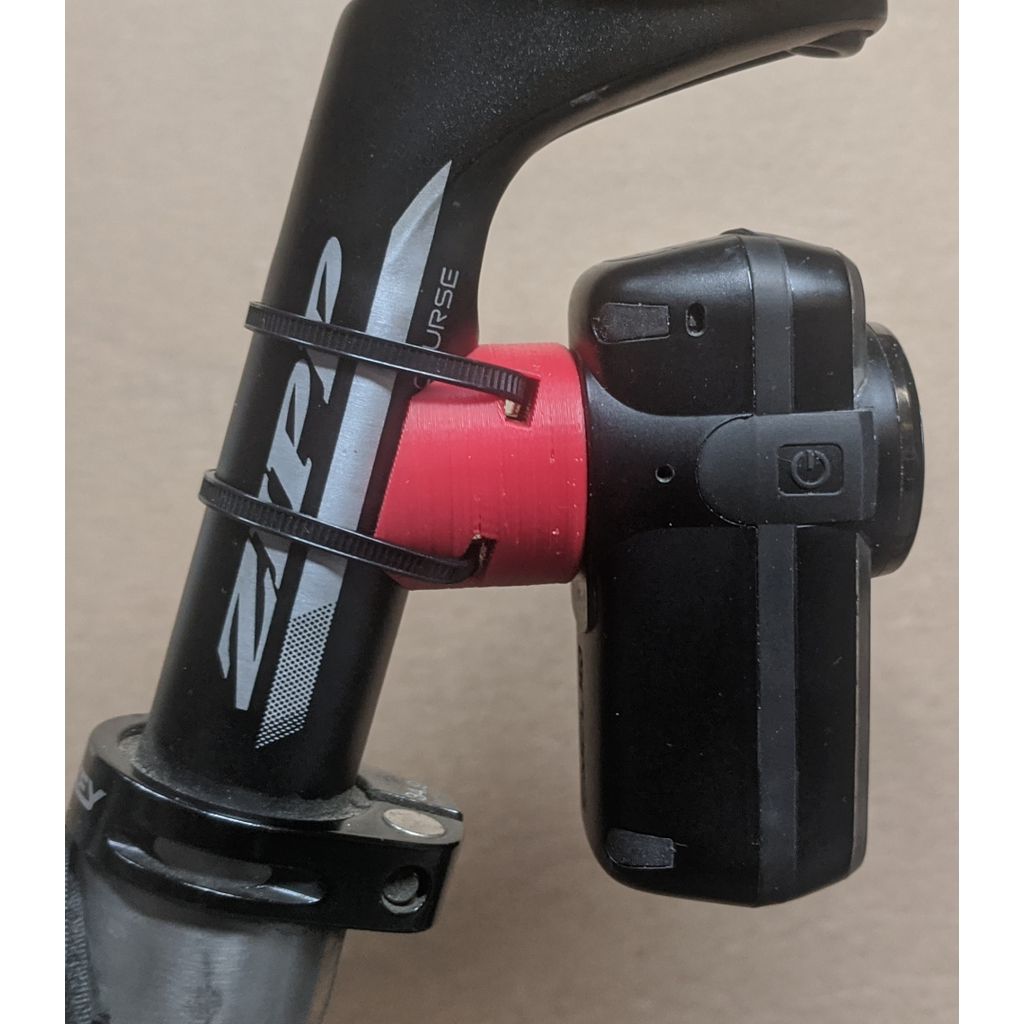

1. Крепление сиденья на зажиме Ziptie для Cycliq Fly6 CE. Оно предназначено для сиденья с диаметром 27,2 мм и углом наклона 73 градуса.
2. Крепление, которое должно подходить для модульного крепления для бара BarFly. Это крепление не было протестировано, так как у меня нет Fly12 CE, но я считаю, что оно использует то же базовое крепление, что и Fly6 CE. Размеры рассчитаны на 20 мм между отверстиями для болтов M4.
3. Альтернативная шайба для 20 мм между отверстиями для болтов M3. Также не протестирована, так как у меня нет крепления K-Edge, поэтому внешний диаметр может быть совершенно неправильным.
4. Адаптер CE для GoPro. Ещё не собран. Не рекомендуется - в моей сборке вкладки были недостаточно прочными из-за посредственной адгезии слоёв.

Эти устройства пока не протестированы на дорогах или более неровных поверхностях. Даже если они были протестированы, в любом случае, пожалуйста, используйте трос для безопасности.

В будущем я, возможно, просто буду создавать вариации в виде отдельных проектов, хотя они будут выглядеть как ремиксы этого.

Включенный файл Fusion 360 содержит конфигурацию для крепления сиденья. Переместите маркер истории обратно к фаске и отмените предыдущие три функции (фаска и два выступа), чтобы получить крепление BarFly. Вернитесь к функциям с названием GoPro и отмените их для вкладок крепления GoPro.

Большинство параметров доступны в пункте меню "Solid... Modify... Change Parameters". Это позволяет легко изменить параметры сверления отверстий (диаметр, ширина и фаска), настроить сиденье (угол и диаметр сиденья), а также установить крепление для руля, изменив угол сиденья на 90 градусов и диаметр на тот, который вы хотите для своего руля

В версии v3 крепления для подседелки есть дополнительные выступы внутри, чтобы лучше закрепить фонарь на месте, а отверстия для зажимных хомутов расположены горизонтально в верхней части для крепления, вместо того, чтобы рассчитывать на возможность печати с крутым навешиванием. Крепление предназначено для печати в положении в сторону, с опорой только на ст

Кажется, что его нужно печатать в правильной ориентации, иначе центрирующие штифты отламываются из-за высокой нагрузки. Я попробую другие варианты пружин. Опция размещения опор "касающихся строительной пластины" (по крайней мере, в Cura) является необязательной. Отверстия для зажимов могут быть немного неаккуратными без о

Эти изделия были разработаны методом проб и ошибок с использованием того ABS, что у меня был под рукой. Параметры, возможно, потребуется изменить при использовании более гибкого материала, такого как PETG. Я не рекомендую использовать PLA для долгосрочного наружного применения.
