BOM

Parte	#	Foto
Tornillos M2x10 o M2x12, autotaladrantes, de cabeza cónica. src 1 src 2 src 3, variados src 4, variados	4
Placa de activación USB-C PD con interruptores DIP. amazon.com src 1, verificado. src 2 src 3 src 4 Aliexpress.us src 1 src 2 src 3	1

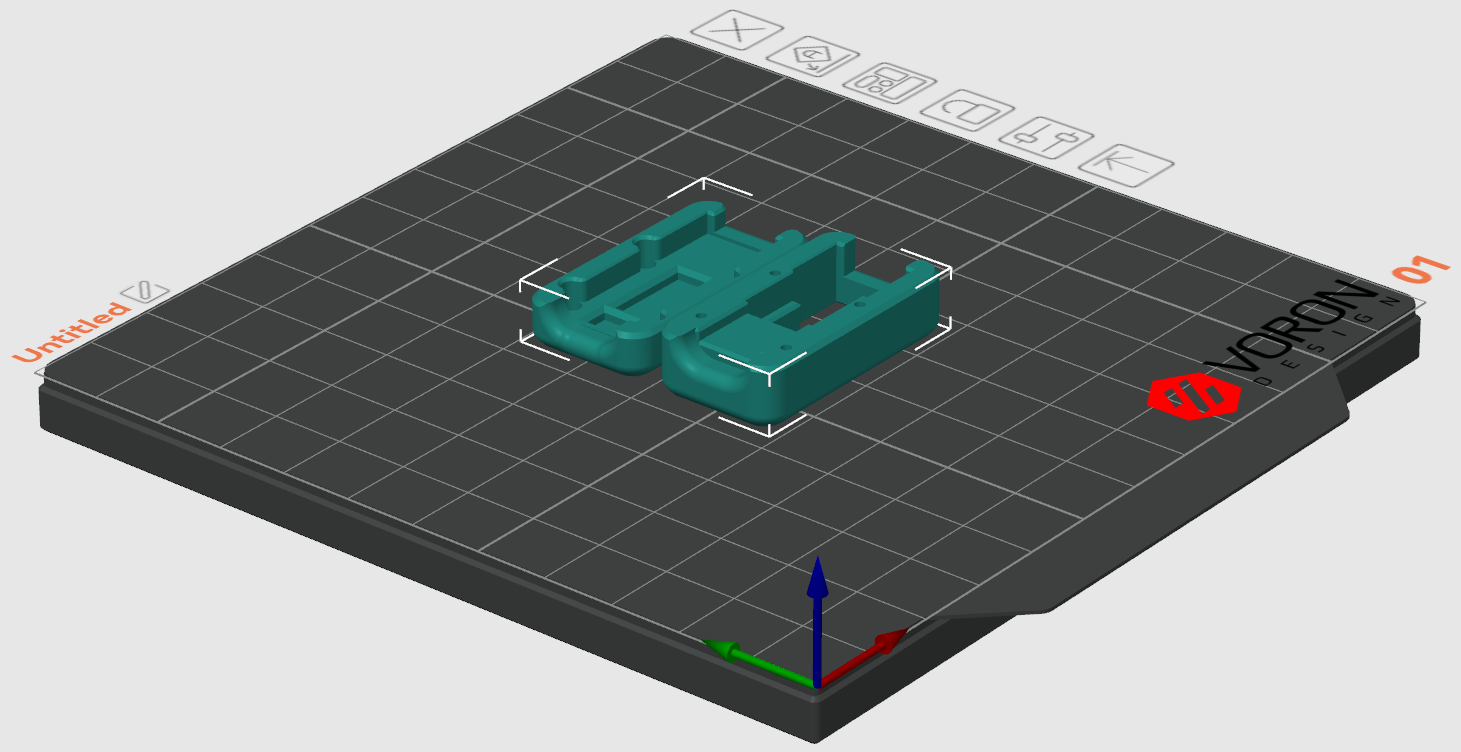

Imprimiendo.

No se necesitan soportes. Utilice 2 o 3 paredes. Un 15% de relleno debería estar bien.

Asamblea

Paso	Foto

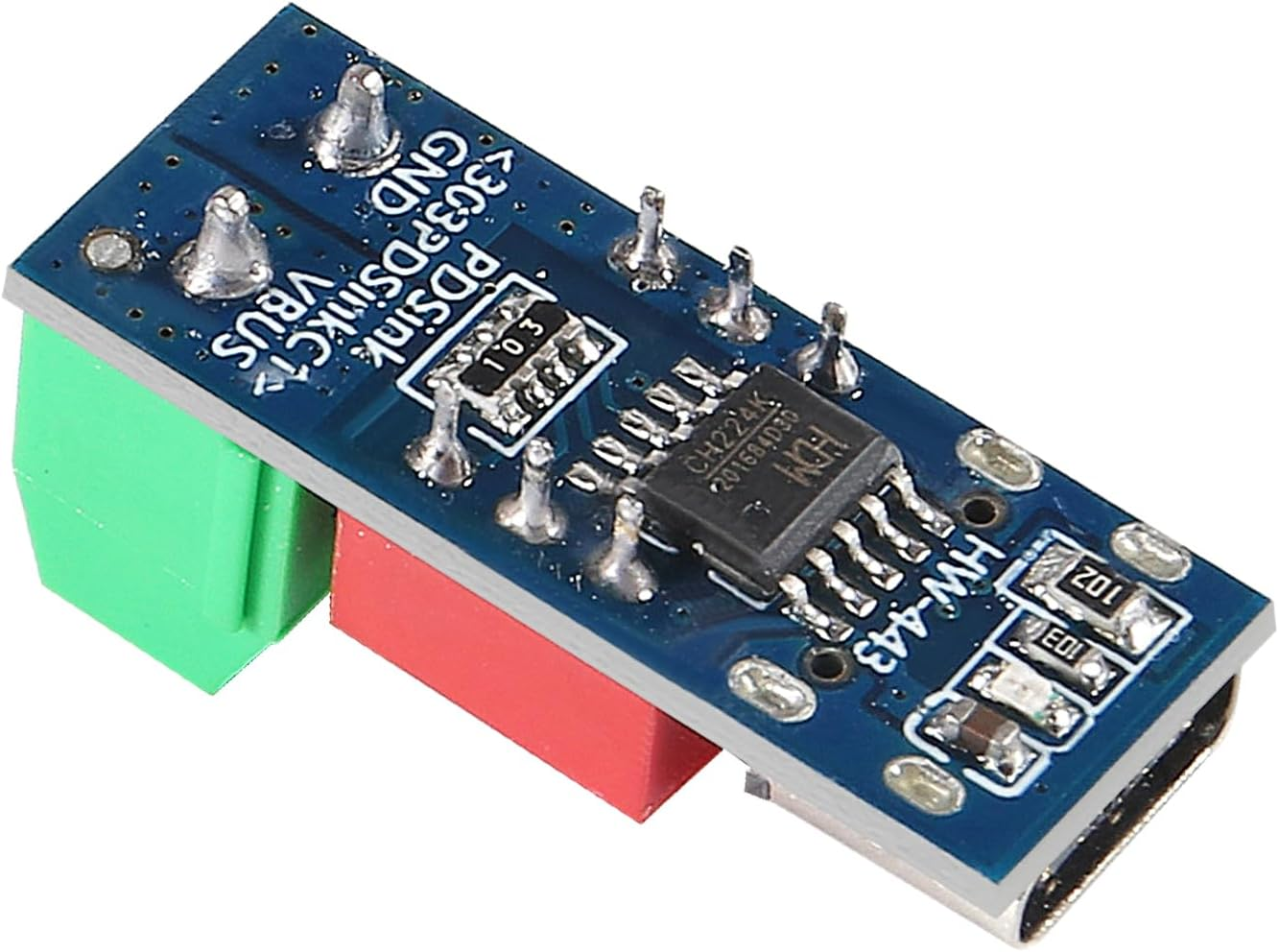

Use cortadores de rebordes para cortar los pines de orificio pasante de la parte inferior de la placa (no quite el chip ni otros componentes SMD).

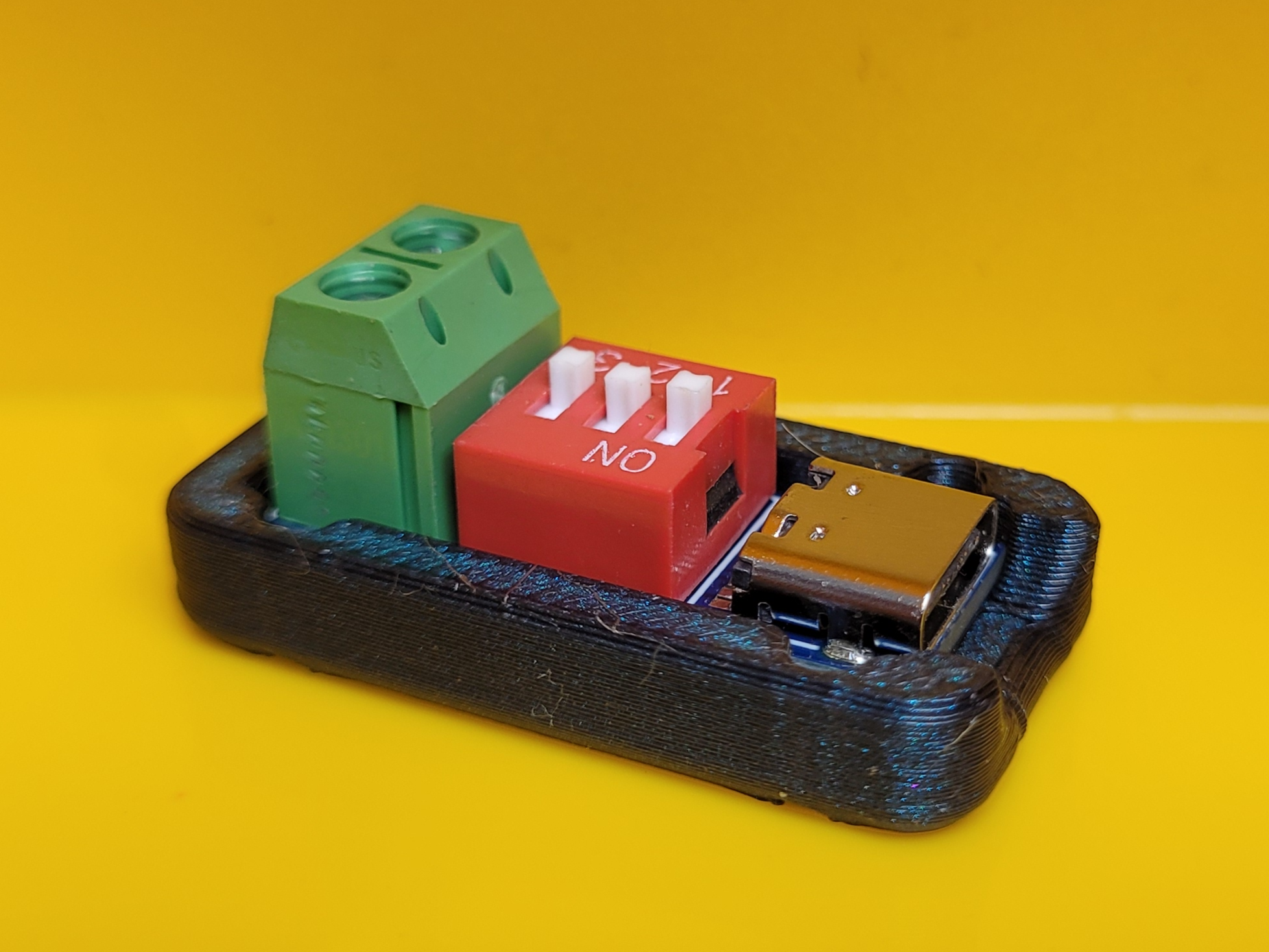

Coloca la placa en el fondo de la caja.
Pon la parte superior de la caja en su lugar.

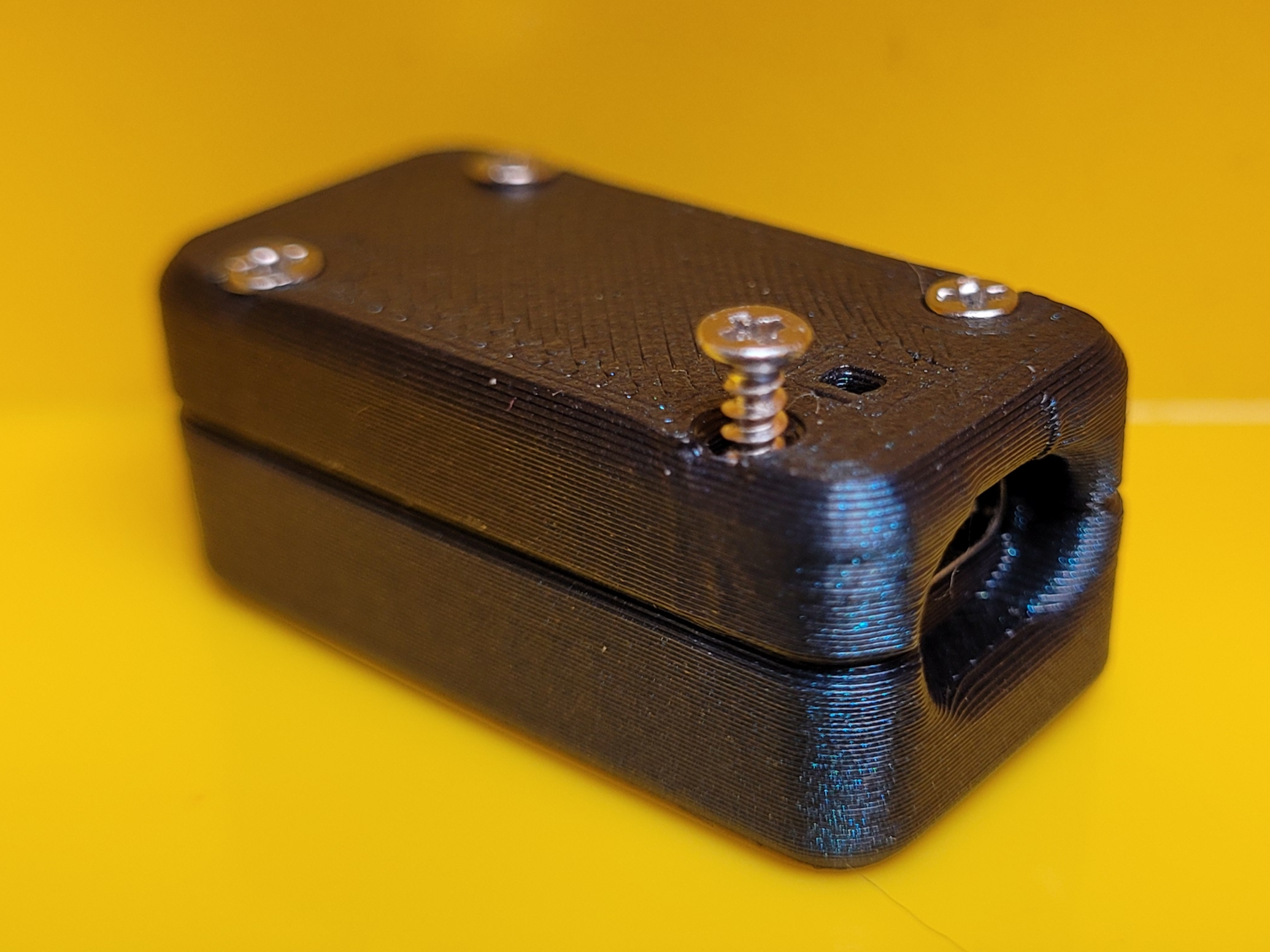

Enrosque los cuatro tornillos M2.

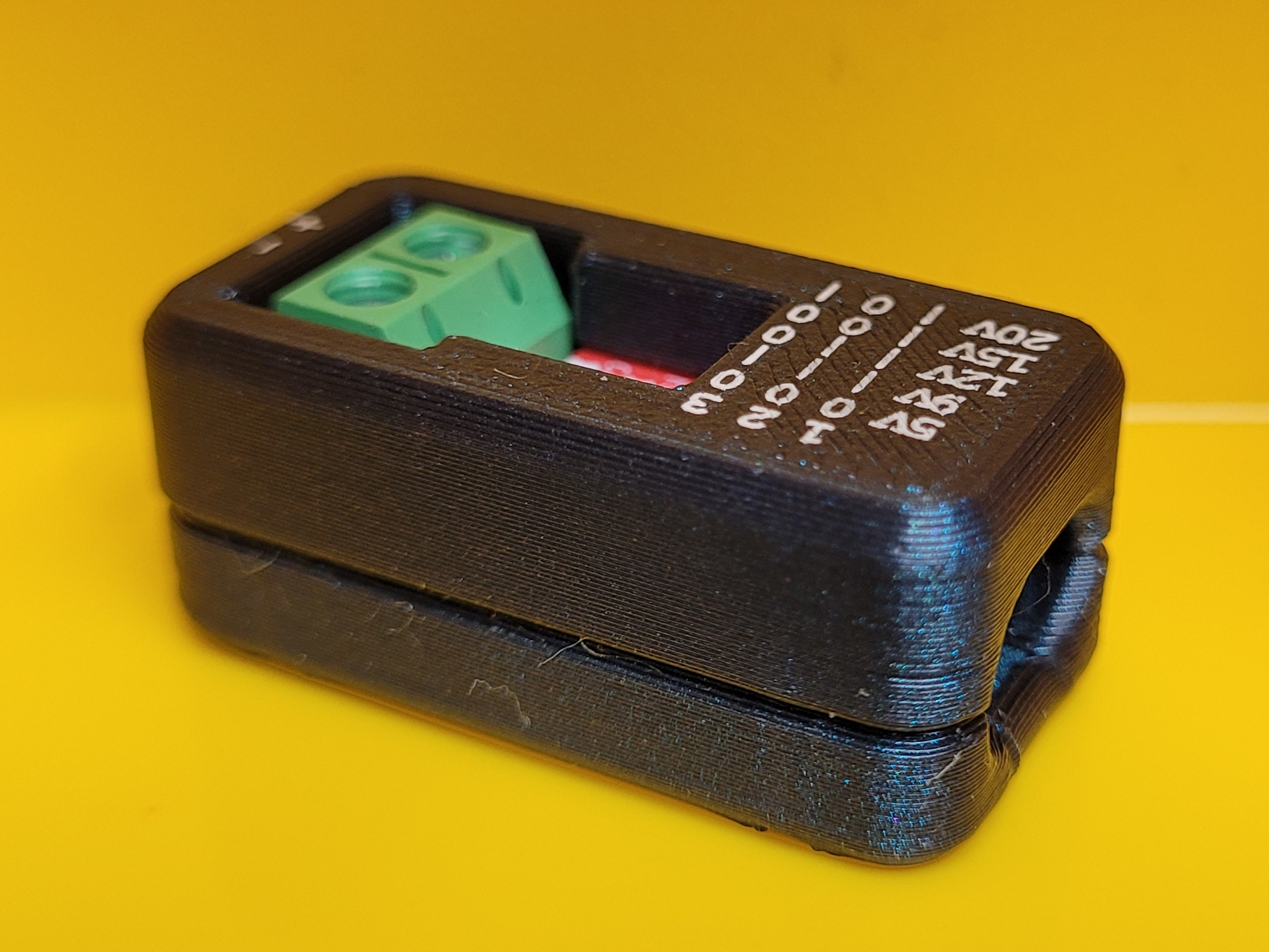

[Opcional] ¡Embellece tu funda con un grabado láser o una etiqueta!
Configure el voltaje deseado.

He encontrado que muchas de estas placas tienen diferentes ajustes de pines, así que asegúrate de revisarlos dos veces con un multímetro. Para la mía, aquí está la configuración.

CAD

Siéntete libre de echar un vistazo aEl CAD en Onhape.. Deberías poder bifurcar desde mi diseño, o exportarlo para usarlo en tu programa CAD de elección.
