クミキキューブ

この木製のオリジナルキューブは、おそらく山中恒太郎(1874年生)によって設計されたものです。

私は1970年代に祖父からそれをもらったのです。



さらに更新があるかもしれません、v2.1についてどう思っているのか教えてください。



2021年3月11日更新

私は印刷しました。v2.1プルサMK4で0.05 mmで印刷し、部品がより適切にフィットするようにします。1つのキューブの印刷には22時間以上かかります。

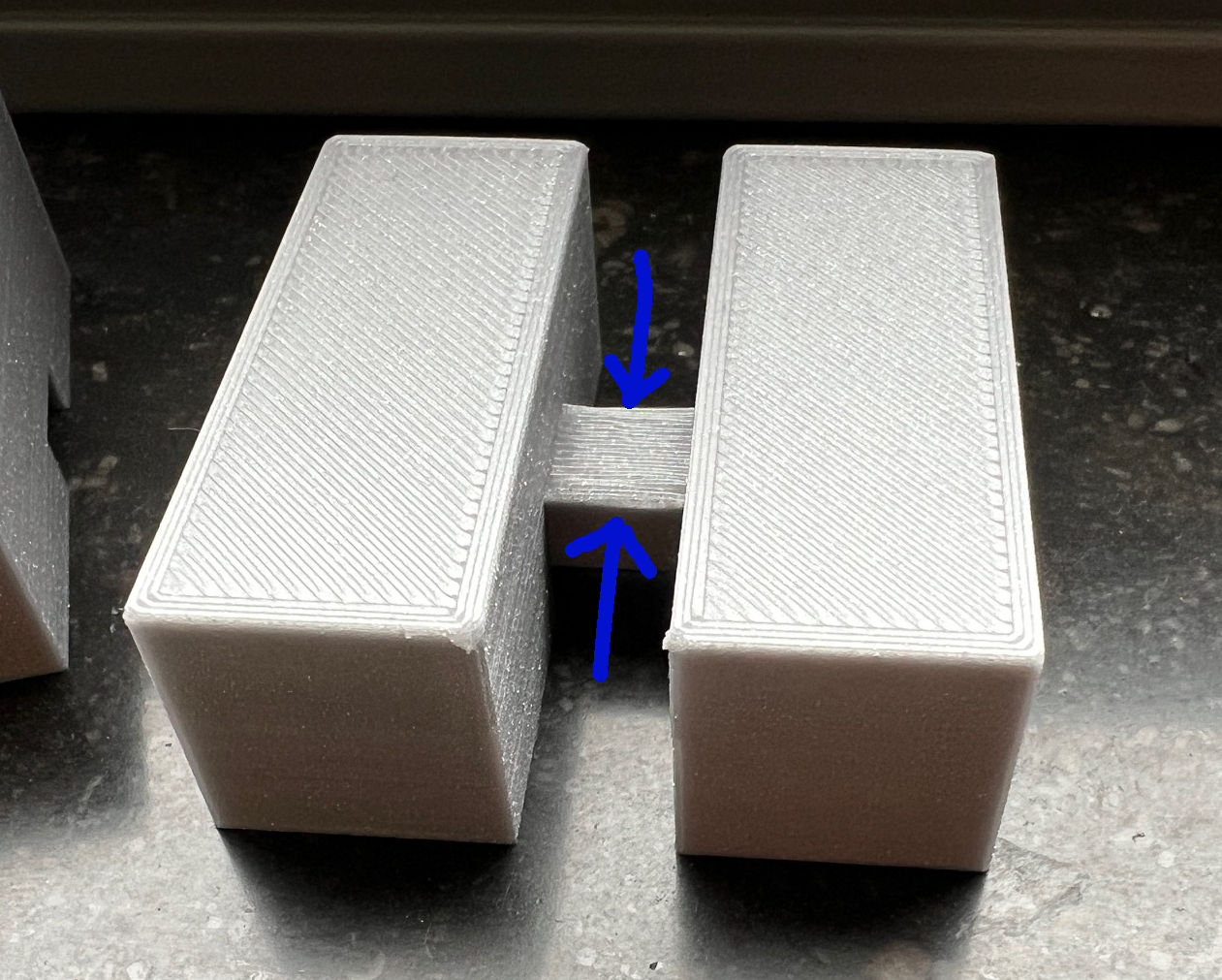

唯一の問題は、最大のピースのオーバハング(2本の青い矢印の間の写真)で、これは削ったり清掃したりする必要があるかもしれません(0.05はそんなに多くないです)。





2021年3月10日更新

現在印刷中ですが、うまくいけばv2.1は今夜利用可能になる予定です。



2021年3月8日更新

私はこれらをたくさん印刷していますが、それでもまだいくつかの問題が見つかります！

例えば、最後のピースを挿入したり、取り外したりするのが本当に難しい場合や、緩すぎて落ちてしまう場合があります。これは、私のMK4で3D印刷された方向によるものかもしれません。

なので、v2.1またはv3.0までダウンロードを待った方が良いでしょう。



バージョン2の方がずっといいですね！！

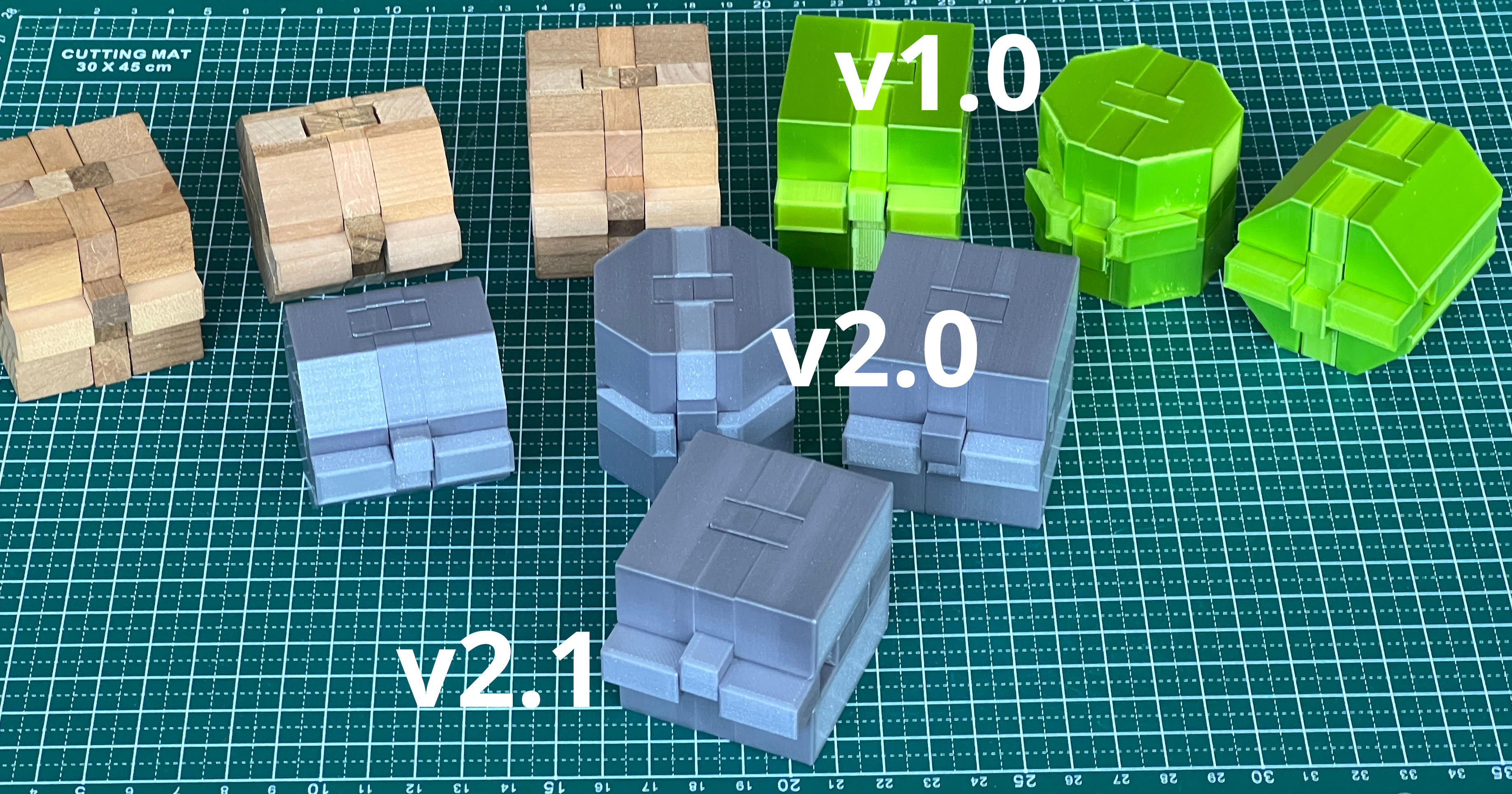

すべてのパーツをFreeCADで描くのではなく、組み立てたときに不均一なキューブになってしまうので、私はすべてのパーツをPythonでプログラムすることにしました。その結果、滑らかなキューブができました。押し出し加工はせずに、滑らかな側面ができました。(最初の写真の灰色のやつです)





3D印刷

私はPLAを使用し、MK4でv2.1を印刷しました。なしで入力シェーパー。

大きな部品はオーバハングがありますが、サポートなしでも問題なく印刷できます。オーバハングの部分は少し削ったり、清掃が必要かもしれません(上の写真を参照)。



組み立て

組み立て方法のビデオを紹介します。

そんなに難しくないので、最も楽しむために、自分でやってみてください！





デザイン

私にはいくつもの木製のクミキ・キューブがありますが、その部品のサイズにはわずかな違いがあります。例えば、これを見てください：

このデザインは、私の最古のクミキキューブに最も似ています。しかし、FreeCADのソースファイルで簡単に調整できます。

私のデザイン決定についての詳細は後ほどお伝えします。



ライセンス

このデザインは120年以上前に作られたものですから、おそらく著作権はないでしょう。

私はFreeCADのソースを含めました、パブリックドメインと考えてください。
