Space Pi es genial, pero tiene dos problemas importantes con respecto a las bobinas:

1. Los carretes se inclinan cuando se vuelven ligeros, especialmente en el caso de que el carrete en sí sea de cartón.
2. La notable resistencia a la rodadura de los ejes de serie hace que sea difícil imprimir con materiales flexibles como el TPE o TPU.

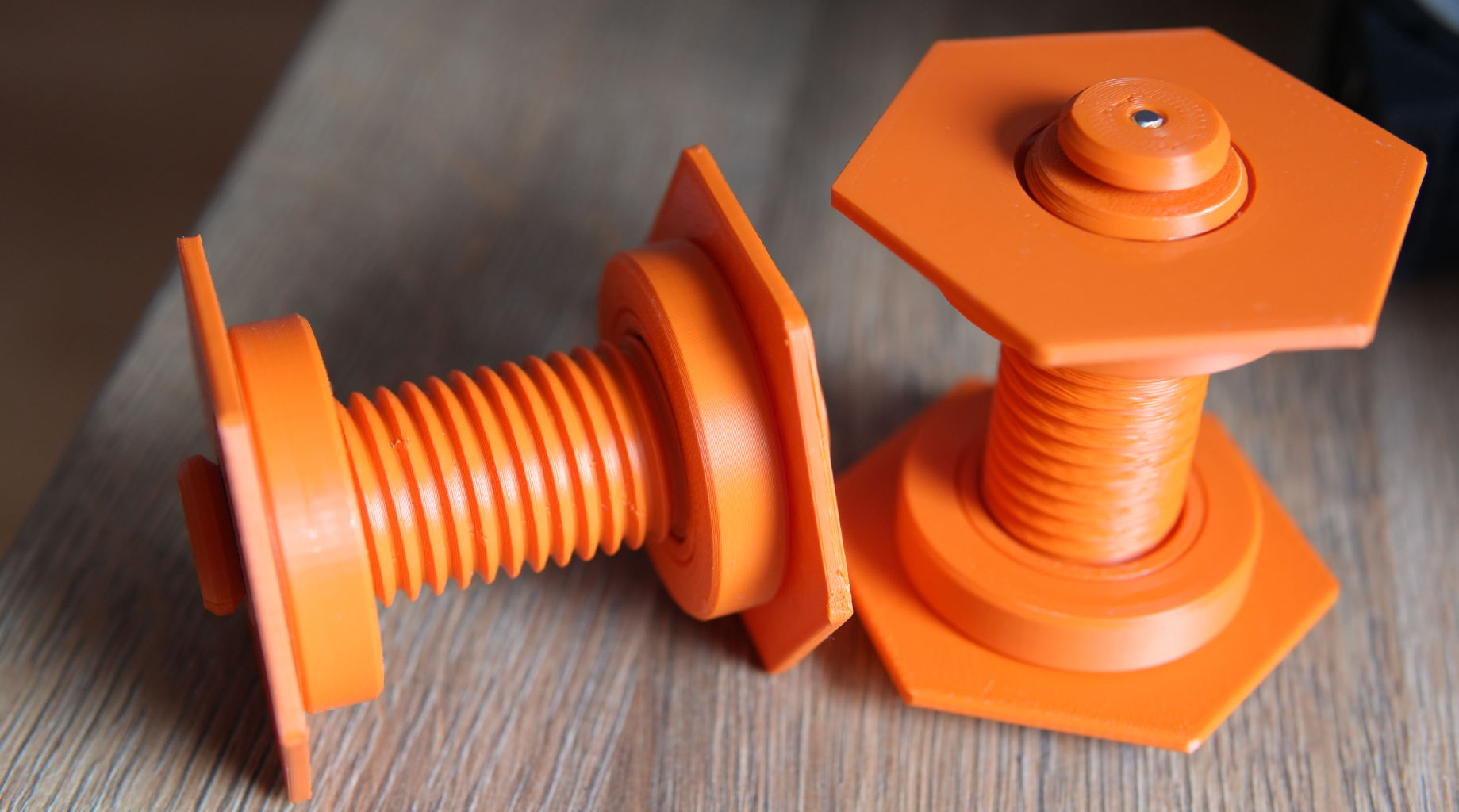

Esta solución resuelve ambos problemas.

• No se requiere hardware adicional. La impresión reutiliza los rodamientos y el eje originales.
• Diseño único para Space Pi y Space Pi Plus.
• Soporte para cualquier orificio central de la bobina - arandela central, que alinea la bobina, puede ser reemplazado para adaptarse a tus necesidades de bobina.
• Soporte para todos los anchos de carretes (que fueron inicialmente soportados por la caja).
• Cambios de carrete fáciles.

Lista de piezas.

Las siguientes cantidades son necesarias para el ensamblaje de un solo soporte (la versión Plus requiere dos soportes).

• 2 puestos.
• 2 cuñas.
• 2 nueces.
• 2 arandelas.
• 1 tornillo.
• 1 espaciador exterior (2 en caso de versión no Plus).
• 1 espaciador interior (0 en caso de versión no Plus).

Imprimiendo

Los componentes internos de la cámara pueden calentarse hasta los 70 grados, por lo que es necesario imprimir todo con algo más resistente al calor que el PLA, en teoría el PETG debería ser suficiente.

He impreso con:

• ASA.
• 4 paredes y capas superior e inferior.
• Un relleno de gyroid del 15%.
• Ningún apoyo.

Como la impresión depende de las tolerancias de las piezas y algunas piezas se ajustan a presión. Personalmente, recomendaría imprimir todo en una cantidad única, probar el ajuste y luego proceder con las piezas secundarias.

Asamblea

1. Imprime todas las partes =)
2. Retira los rodamientos y ejes de stock.
   Es posible extraerlos con las manos desnudas, pero los alicates hacen el proceso más fácil.

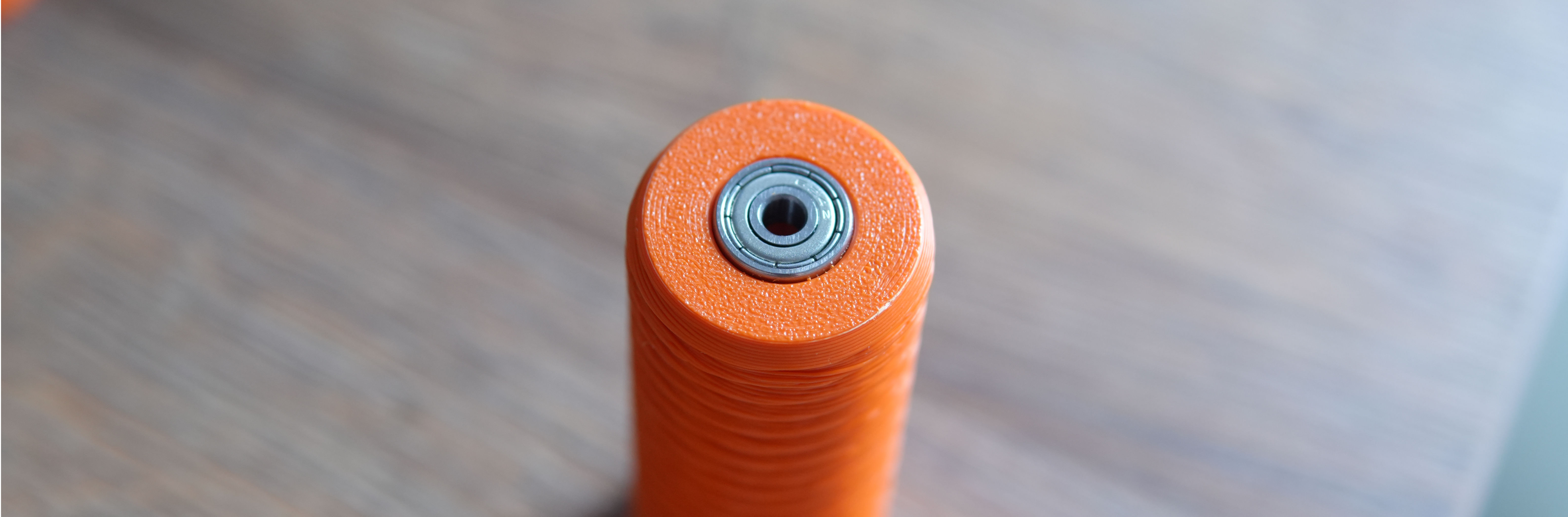

3. Presione los cojinetes en las ranuras en ambos bordes del tornillo.

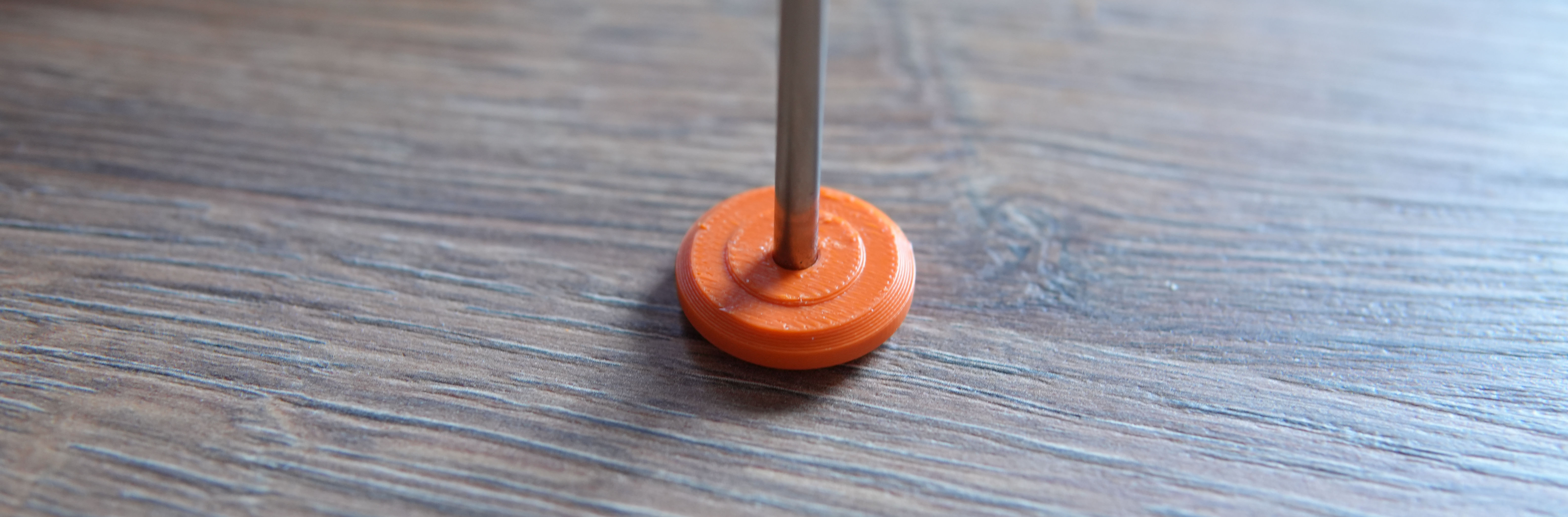

4. Presione el eje en la cuña. El lado plano de la cuña debe estar orientado hacia el exterior. Haga que el borde del eje esté al ras con la cara de la cuña.
5. Inserte el eje en los cojinetes del tornillo y coloque la segunda cuña, aplicando la misma lógica que antes.
   Después de la instalación, el tornillo debe girar libremente en el eje.
6. Presiona las arandelas sobre la tuerca.
7. Arme la parte central.

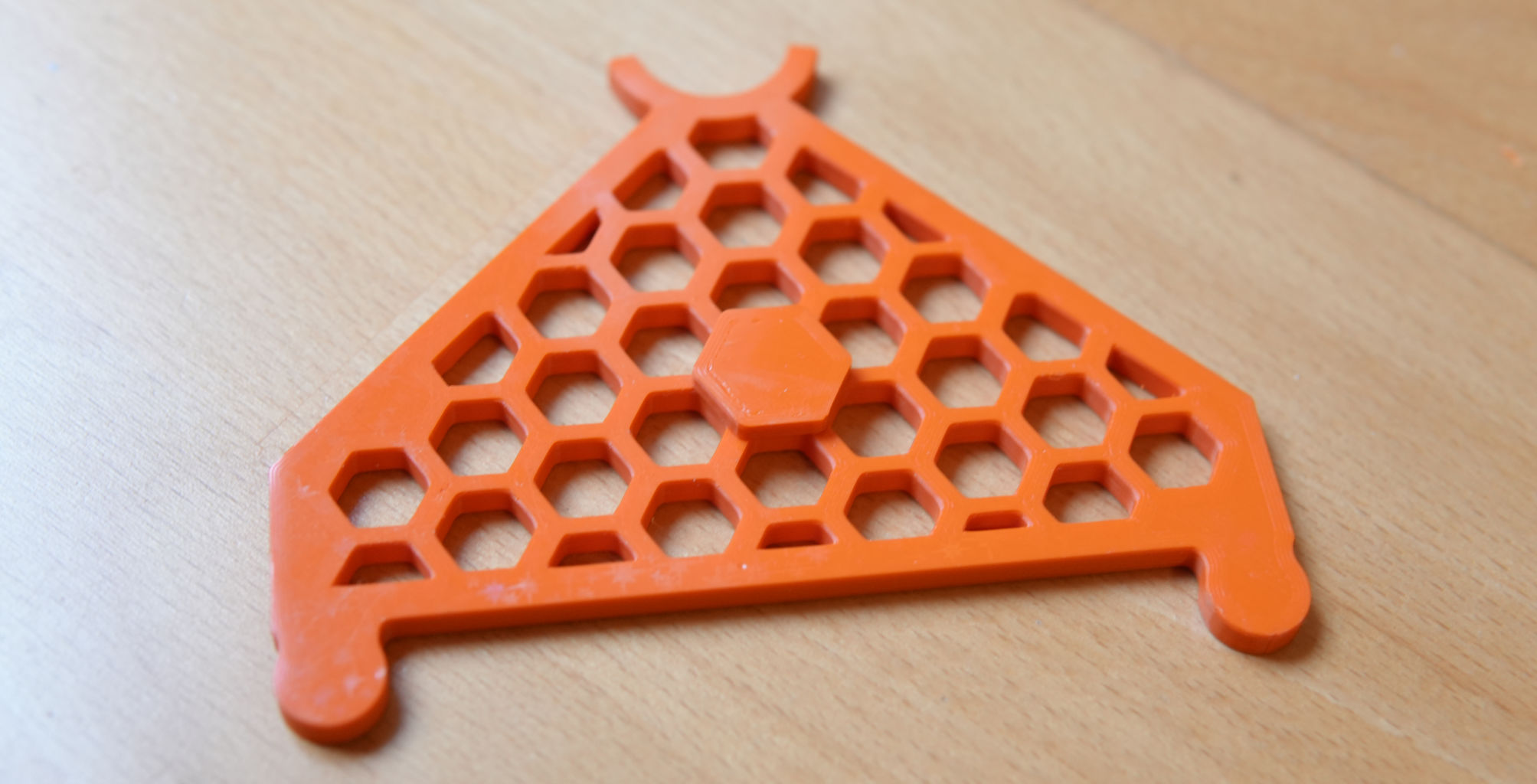

8. Inserte los espaciadores exteriores en el centro del soporte.
   ACTUALIZACIÓN: Dado que el espaciador exterior en la posición central puede interferir con la tapa, puedes colocar el espaciador más profundamente en la secadora.
9. SOLO PARA LA VERSIÓN PLUS.

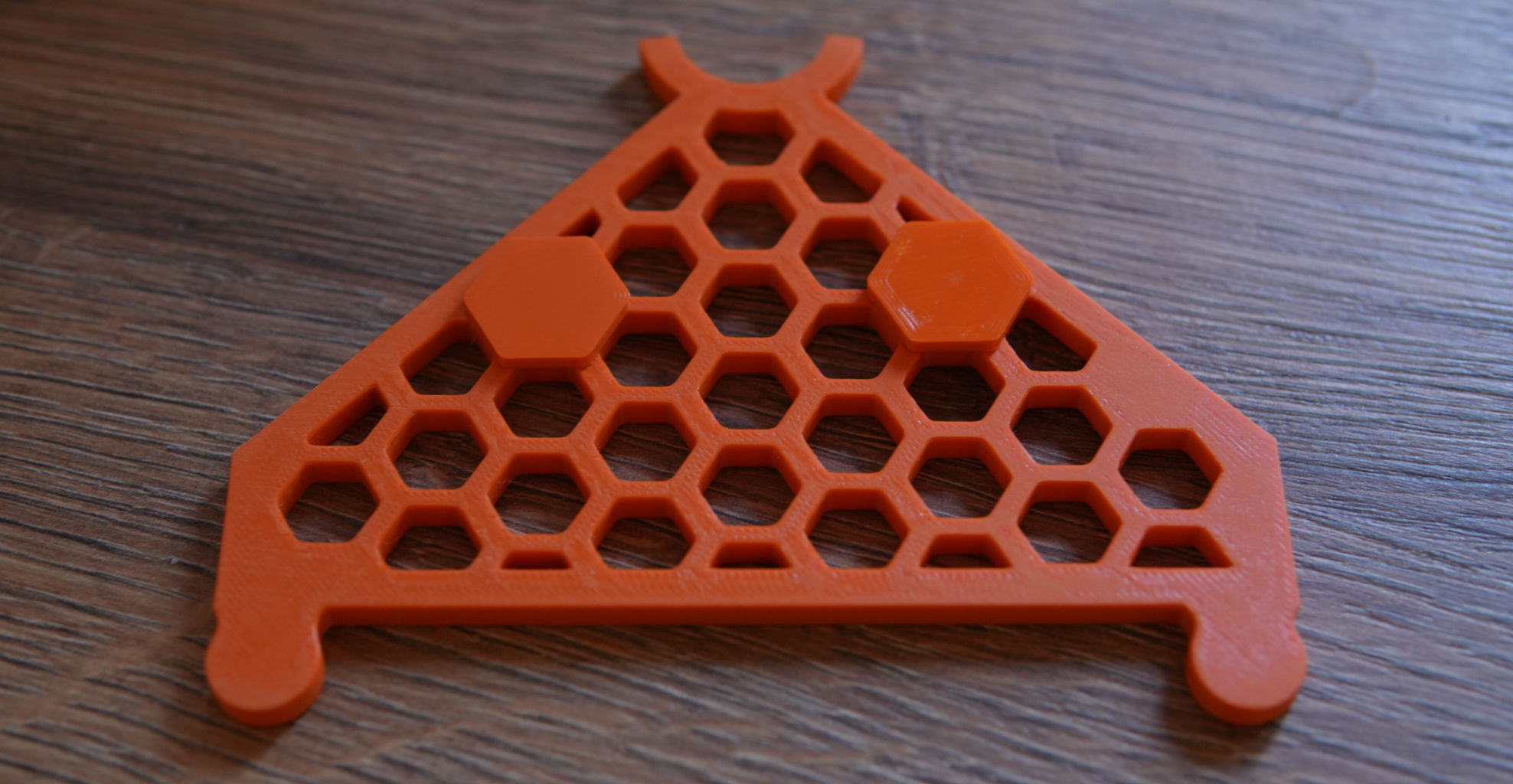

   Inserte separadores internos en el soporte que estará en el centro de la caja, lo que garantiza el espaciado entre dos soportes. La posición real de los separadores no es muy importante. Puede instalar ambos separadores en un solo soporte o uno por soporte, según su elección.
10. Los soportes se colocan en el lugar de los rodamientos. Los soportes en sí son simétricos, por lo que no hay diferencia en cuál va dónde. Lo único que se debe considerar es la colocación de los separadores.
11. Agarra una bebida de tu elección para celebrar la nueva vida de la caja =)
