我的教育机械实例系列

这种模型是我在80mm×80mm底板上设计的教育用机械结构示例之一。

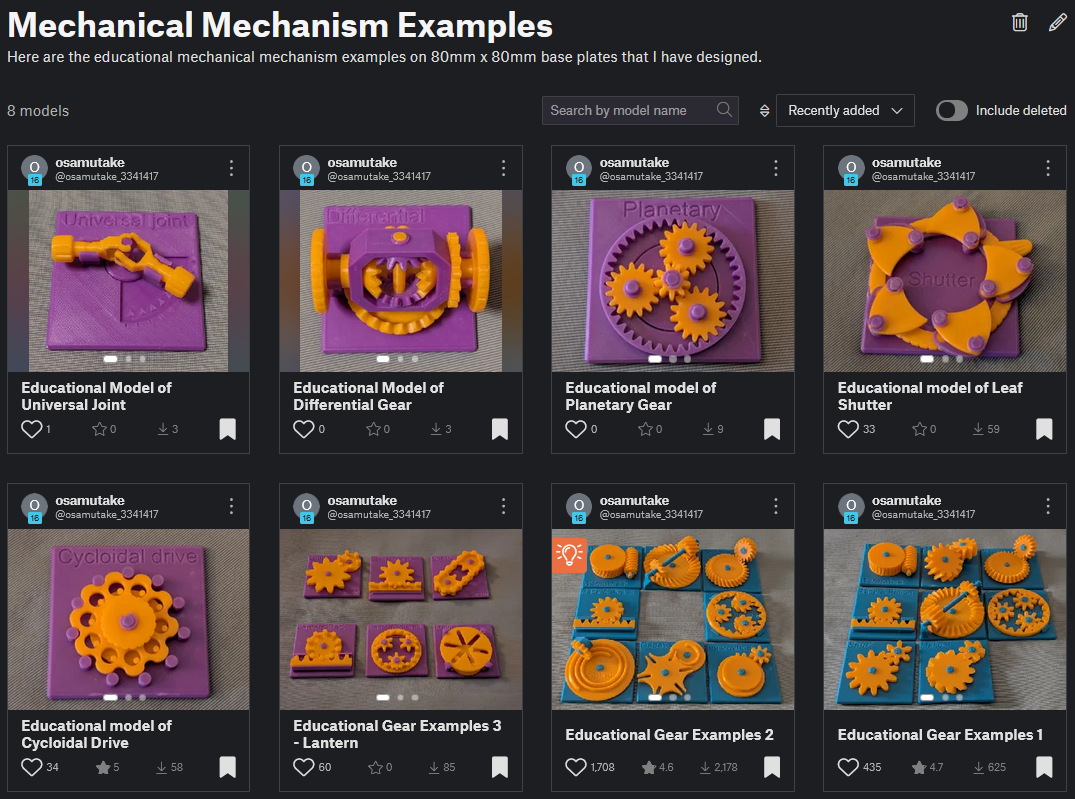

您可以在此合集中找到该系列的所有款式 =>[机械机构示例]

这种模式

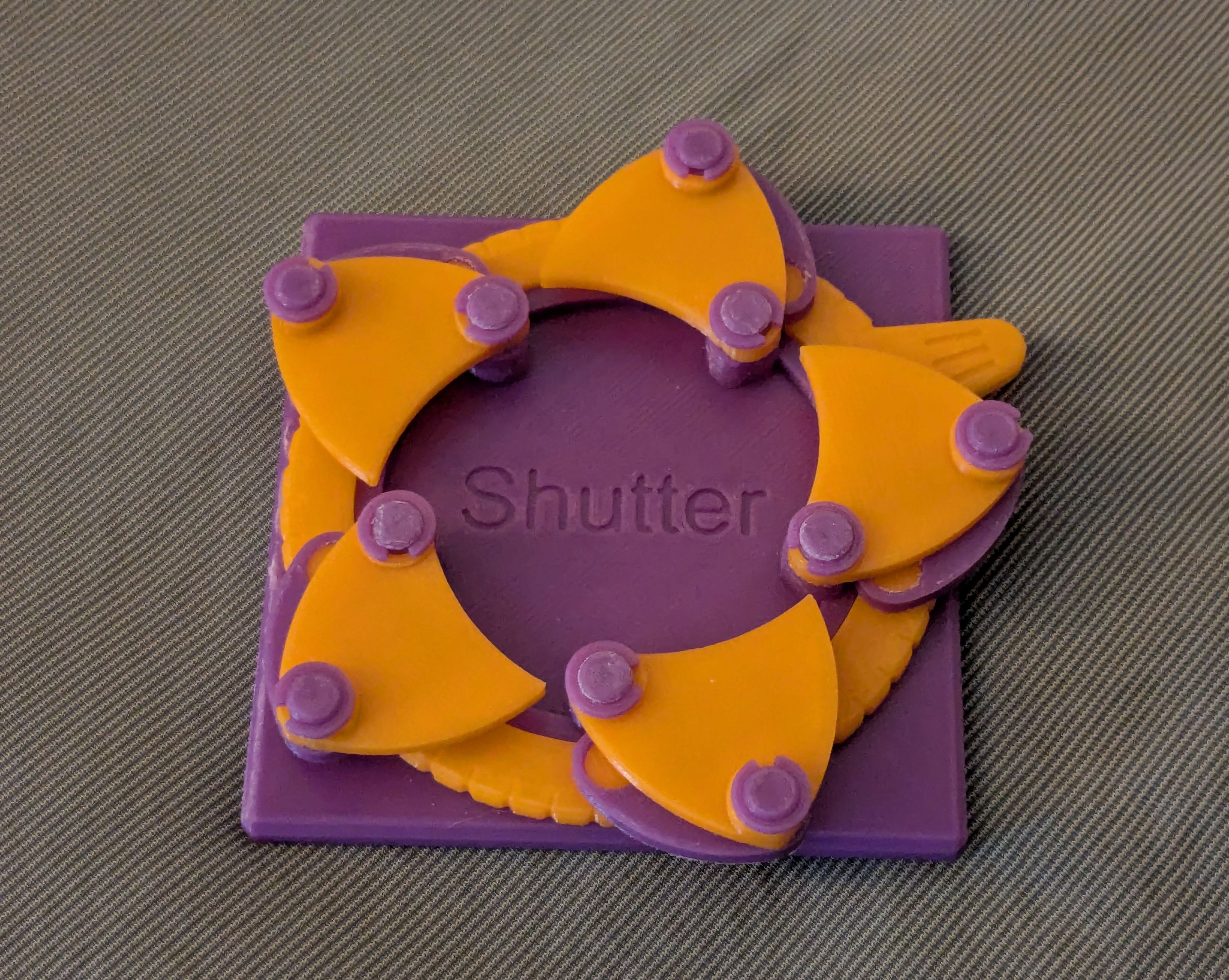

这是一个教育模型，模拟的是叶片快门，其中每片叶片的运动都是通过一个装置来实现的。平面四连杆机构。

简要说明

这种相机模型展示了一种机械快门装置，由几片叶片组成，这些叶片环绕着一个中央开口排列。用户可以通过转动外部环来开启或关闭快门。

这种模型中，每片叶片、与之对应的连杆、外环以及底板共同构成了一个小型结构单元。四杆连杆机构(→维基百科)，如下图所示。在那里，输入链接和中央连接件的位置如下：虚拟的请注意，外环上的关节沿着中心枢轴的轨迹进行圆周运动。这意味着存在一个...虚拟链接它们之间相互作用。当外环来回旋转时，这种运动对应于虚拟输入连杆的摇摆动作，从而驱动输出连杆摆动，即百叶窗叶片的开合动作。这些小型的四连杆机构沿着圆周反复运作，共同实现所有百叶窗叶片的同步开启与关闭。



与相机光圈中的叶片不同——后者必须既薄又灵活，才能形成近乎圆形的孔径——该机制中的叶片可以更厚且更坚固，因为每个叶片都是作为一个整体部件移动的。然而，在移动过程中，该快门形成的孔径并非圆形。

与焦平面快门相比，叶片快门在拍摄快速移动的物体或使用闪光灯时，由于其在镜头内部光圈位置附近的开启和关闭过程相对均匀，产生的机械振动和图像伪影更少。然而，叶片快门无法实现极高的快门速度。
在实际应用中，通常会使用小齿轮来驱动叶片旋转，而非采用连杆机构。

参考资料

• https://karakurist.jp/?p=857

案例

这款机型与随附的保护壳兼容使用。放在我的第一套收藏里吧。

印刷

• 请使用名为 ???-printable.stl 的模型。 用于打印。
  名为???-assembled.stl 的模型仅供展示，方便用户了解如何进行组装。

• 使用充分干燥的 PETG 材料以获得更高的尺寸精度。
• 使用0.1毫米或0.08毫米的层厚度以获得更光滑的表面。
• 处理悬垂部件时，请使用较慢的打印速度。
• 选择“随机”缝线位置以便旋转更顺畅。
  随机分布的接缝在经过多次穿着后，应该很容易就会磨损。

打磨和锉削

有些情况下，齿轮会受到串珠效应和/或象脚效应的影响，导致它们与轴的配合过紧(这些齿轮的设计本应预留 0.15 毫米的径向间隙)。

如果你发现轴体表面因缠绕线材而出现粗糙痕迹，可以用小块砂纸将其打磨光滑。

如果你觉得齿轮因"大象效应"而转动不顺畅，可以用一根细圆棒锉刀将孔稍微扩大，使齿轮转动更顺畅。

若无这些问题，模型应该能顺畅地开启/关闭，且摩擦力极小。

组装

无需使用胶水即可完成安装。

只需将固定环套在轴上即可。

其他教育模式

您可能也会对我展示的教育类机械装置示例模型感兴趣。

您可以在这个合集里找到它们：
https://www.printables.com/@osamutake_3341417/collections/2728214

祝你打印顺利！

致谢

多亏了 ，我才迷上了《变形金刚》系列电影。铃木 K.真是太棒了文章并且油管视频。 本系列中展示的许多机制都源自相关介绍内容。他的网站。他还制作了 。出色的齿轮模型正是他本人。如果没有他的灵感，这部剧集根本就不会诞生。

通过学习，我对齿轮齿形设计的技术细节有了深入的了解。哈古鲁玛的故事网站对此，我真心感激不尽。
