Este es un remix del Decora Blank de Corona688.

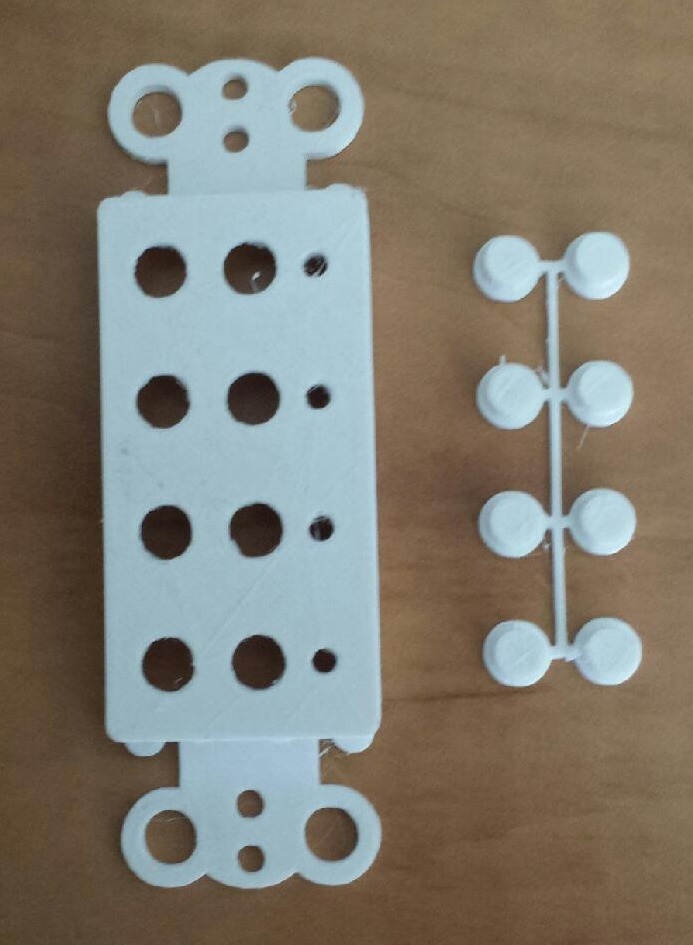

Este es un diseño para un interruptor de encendido/apagado de 8 botones de estilo Decora con LEDs indicadores para cada fila de botones. Este es un proyecto en el que he estado trabajando para un controlador de interruptor de MySensors. Otra información, así como el prototipo de esto (antes de la versión impresa en 3D) se puede ver en:
https://forum.mysensors.org/topic/4317/us-decora-style-wall-switch/
La placa de conmutación está diseñada para montar un prototipo de 3 cm x 7 cm u otra placa de circuito similar a esta:
https://console5.com/store/perforated-board-3cm-x-7cm.html
La placa de circuito se monta utilizando tornillos autotaladrantes de 2 mm x 5 mm. Los interruptores utilizados son interruptores táctiles de 6 mm x 6 mm con una altura de interruptor de 4,3 mm a 5 mm:
http://www.robotshop.com/en/sfe-mini-push-button-switch.html?gclid=CJyh2_fEq9ICFQEIaQodYO0LcA
Los orificios de los LED indicadores están diseñados para alojar cualquier LED estándar de 3 mm, aunque el tamaño del orificio se puede aumentar para adaptarse a LEDs más grandes si se desea.

En una versión posterior de esto, puede que use botones de plástico transparentes con los LEDs detrás de ellos para iluminar los botones en lugar de tener el indicador de LED lateral.

Ve mis otros interruptores que publiqué para obtener más información sobre la creación de estos interruptores. También puedes echar un vistazo a mi publicación de blog en mi sitio web que habla de cómo los creé.https://dan.bemowski.info/2017/06/11/my-start-into-open-source-hardware/
