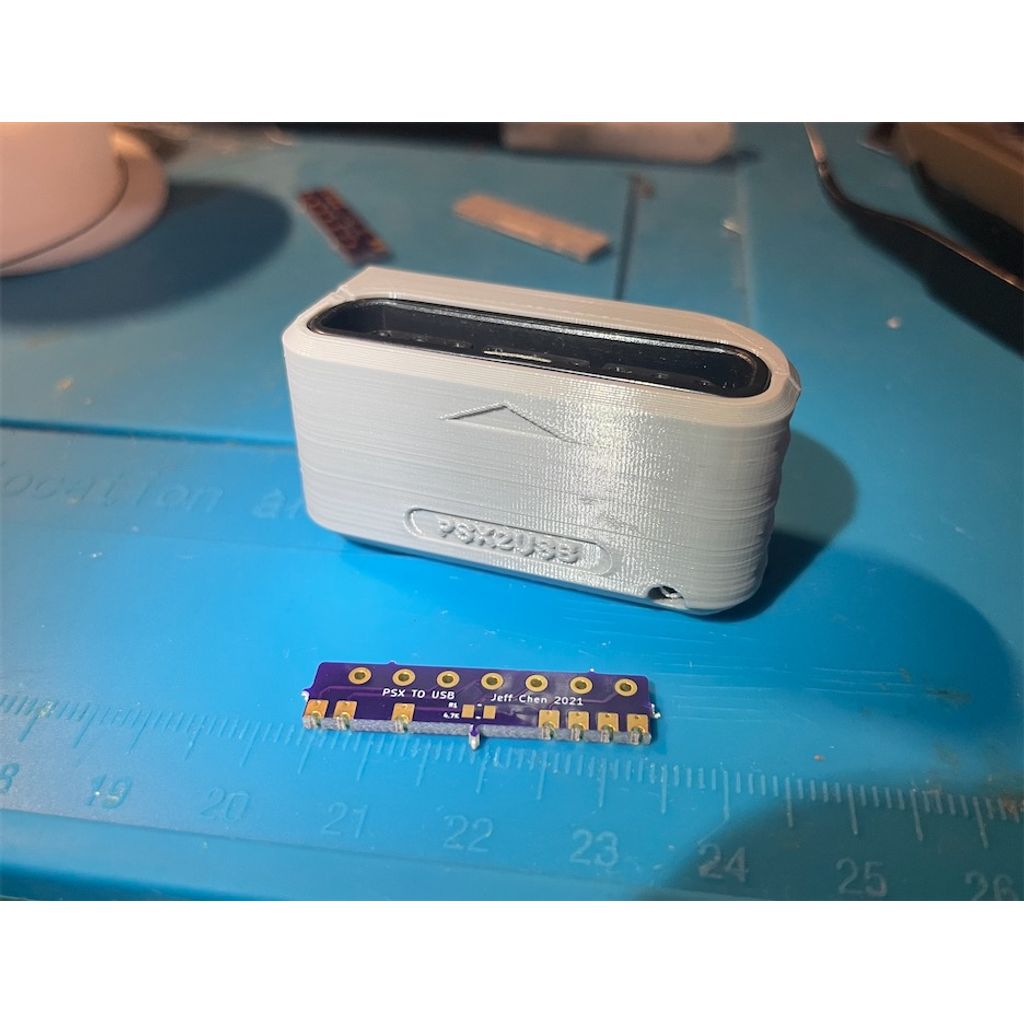

Это моя версия адаптера для подключения контроллера PSX к USB. В качестве микроконтроллера используется Arduino Pro Micro. Корпус, напечатанный на 3D-принтере, плотно умещает все компоненты вместе. Важные светодиоды просвечивают через скрытые окна на корпусе.

Части.

• Arduino Pro Micro.
  Желательно версия 3,3 В.

• Печатная плата PSX2USB.
  Скачайте файл Gerber из этого репозитория и закажите его самостоятельно.
  Или закажите отсюда:
  https://oshpark.com/shared_projects/5XfiUruJ
• Один резистор SMD размера 0603 на 4,7 кОм.
• Винт и гайка M2 Hex (полная длина 13,75 мм)
• Разъём для контроллера PSX.
  Найдите на AliExpress или eBay.

Печать.

Напечатайте две стороны в вертикальном положении с поддержкой. Вот и всё.

Ассамблея.

Отрежьте контакт 9 ровно по отношению к разъёму контроллера PSX.

Припаяй резистор 4.7K 0603 на печатную плату.

Соединение между Arduino и печатной платой осуществляется через перфорированные отверстия. Их довольно сложно паять.

Предварительно слегка оловянить обе стороны зубчатых отверстий и площадок на печатной плате. Затем наденьте печатную плату на разъём контроллера (обратите внимание на ориентацию, резистор 4,7 кОм должен быть виден), после чего припаяйте печатную плату к разъёму как можно ближе к основанию контактов.

Вставьте сборку в 3D-печатную боковую часть разъёма. Нанесите кусок тонкой двусторонней ленты на открытую сторону разъёма, а затем установите Arduino на место.

Затем введите припой в соответствующие отверстия на Arduino, наблюдая за тем, когда отлитые отверстия на печатной плате начинают смачиваться/таять. Это указывает на то, что припой соединился. Будьте осторожны, чтобы не расплавить 3D-печатную оболочку. Не нагревайте вещи слишком долго за один раз.

Помните, что перед закрытием необходимо проверить непрерывность этих соединений с помощью мультиметра.

Больше информации.

Найдите больше информации о проекте:

https://github.com/jeffqchen/PSX2USB_software
